Trasmettitore di pressione BP156
Il trasmettitore di pressione BP156 è una soluzione conveniente sviluppata appositamente per compressori d'aria e apparecchiature di refrigerazione. Incorporando la tecnologia più recente e dotato di un circuito trasmettitore ad alte prestazioni sviluppato indipendentemente dalla nostra azienda, questo trasmettitore offre dimensioni compatte, forte resistenza all'umidità ed eccellenti capacità di interferenza anti-elettromagnetica. Test rigorosi e selezione dell'invecchiamento di componenti, prodotti semilavorati e prodotti finiti garantiscono prestazioni stabili e affidabili.
Caratteristiche del prodotto
- Ampio campo di misura con struttura in acciaio inossidabile
- Disponibili molteplici configurazioni di interfaccia di pressione
- Design compatto e leggero
- Calibrazione zero e fondo scala regolabile
- Alta precisione con tutta la struttura in acciaio inossidabile
Applicazioni
- Misura della pressione di gas e liquidi non corrosivi utilizzando acciaio inossidabile 316L
- Applicazioni per l'industria navale e aeronautica
- Processi industriali tra cui petrolio, prodotti chimici, metallurgia, produzione di energia e idrologia
- Sistemi di controllo idraulici e pneumatici
Parametri di prestazione
| Parametro | Specifica |
|---|
| Intervallo di misurazione | 0kPa ~ 10kPa…5MPa |
| Tipo di pressione | Pressione relativa, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte il campo nominale |
| Precisione @ 25ºC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi | 0,02%FS(tipico) 0,05%FS(massimo) |
| Stabilità a lungo termine | ±0,1%FS/anno(tip.) ±0,2%FS/anno(max.) |
| Deriva della temperatura del punto zero | ±0,02%FS/ºC(≤100KPa) ±0,01%FS/ºC(>100KPa) |
| Deriva termica su scala completa | ±0,02%FS/ºC(≤100KPa) ±0,01%FS/ºC(>100KPa) |
| Risposta in frequenza | 2,4 Khz |
| Temperatura di compensazione | 0-70ºC (≤10MPa, personalizzabile) |
| Temperatura operativa | -20ºC~80ºC |
| Temperatura di conservazione | -40ºC~120ºC |
| Vibrazione | 10 g, 55 Hz ~ 2 kHz |
| Materiale dell'alloggiamento | 304, 316L |
| Materiale della membrana | 316L |
| Resistenza di isolamento | 100 MΩ 100 V CC |
| Valutazione a prova di esplosione | Ex db IIC T6 Gb |
| Grado di protezione | IP65 |
| Guarnizione O-Ring | Gomma fluorurata |
| Peso | ~0,05 kg |
Specifiche del segnale di uscita
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
|---|
| 4~20 mA | 12~30 VCC | 2/3/4 fili |
| 0~10/20 mA | | 3 fili |
0/1~5V
0/1~10 V
0,5~4,5 V | 5 VCC | |
Esempi di selezione
Informazioni sull'ordinazione
Suggerimenti importanti per l'ordinazione
- Assicurarsi che il mezzo misurato sia compatibile con le parti a contatto del prodotto
- I prodotti di tipo antideflagrante non includono testine display digitali
- Per i trasmettitori con display LCD o LED, l'alimentazione non deve essere inferiore a 20 V CC
- Installare dispositivi di protezione contro i fulmini e garantire un'adeguata messa a terra per un funzionamento affidabile
- Per temperature di esercizio inferiori a -20ºC, selezionare la guarnizione O-ring in EPDM invece della gomma fluorurata
- La lunghezza predefinita del cavo è 1,5 m (materiale polietilene); specificare materiali alternativi se necessario
- Avvisateci di requisiti speciali tra cui forti vibrazioni, forza d'impatto o interferenze elettromagnetiche
Guida all'ordine
BP15X | Trasmettitore di pressione analogico

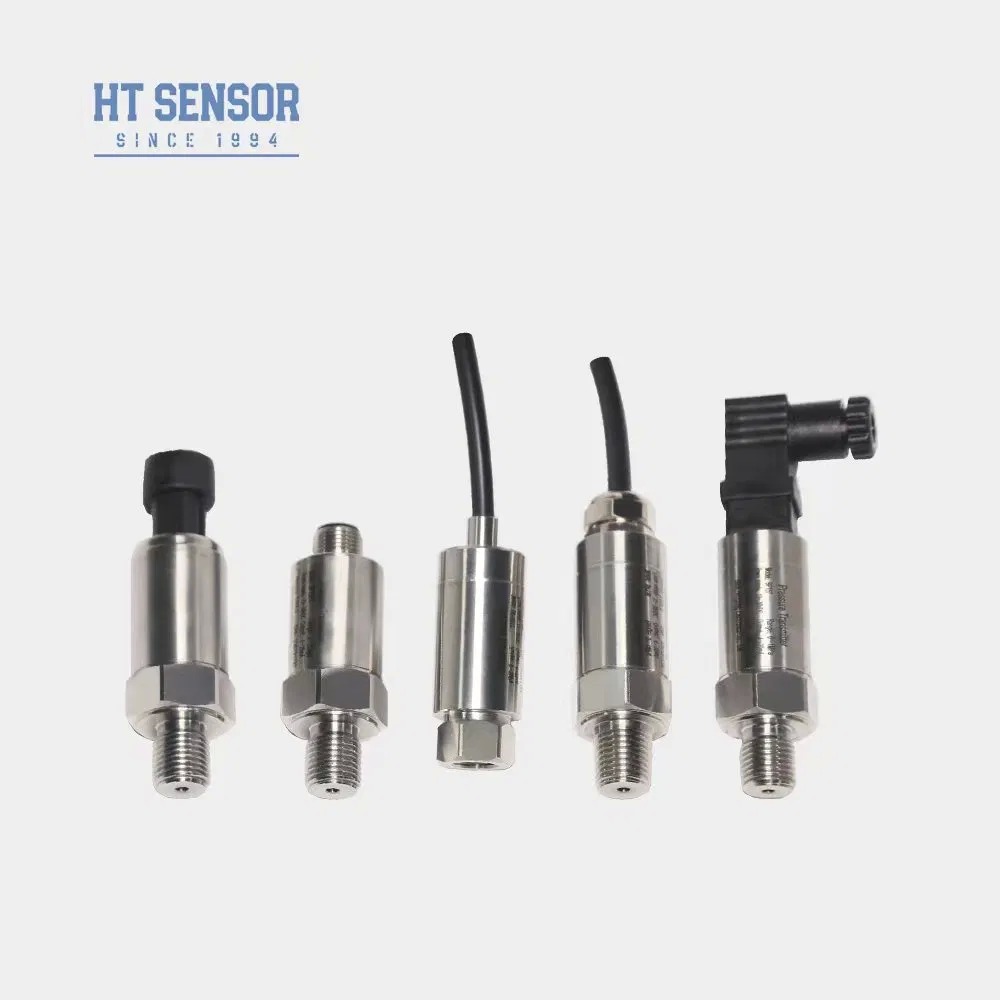

| Codice | Costruzione del contorno |
|---|
| 5 | Spina Packard |

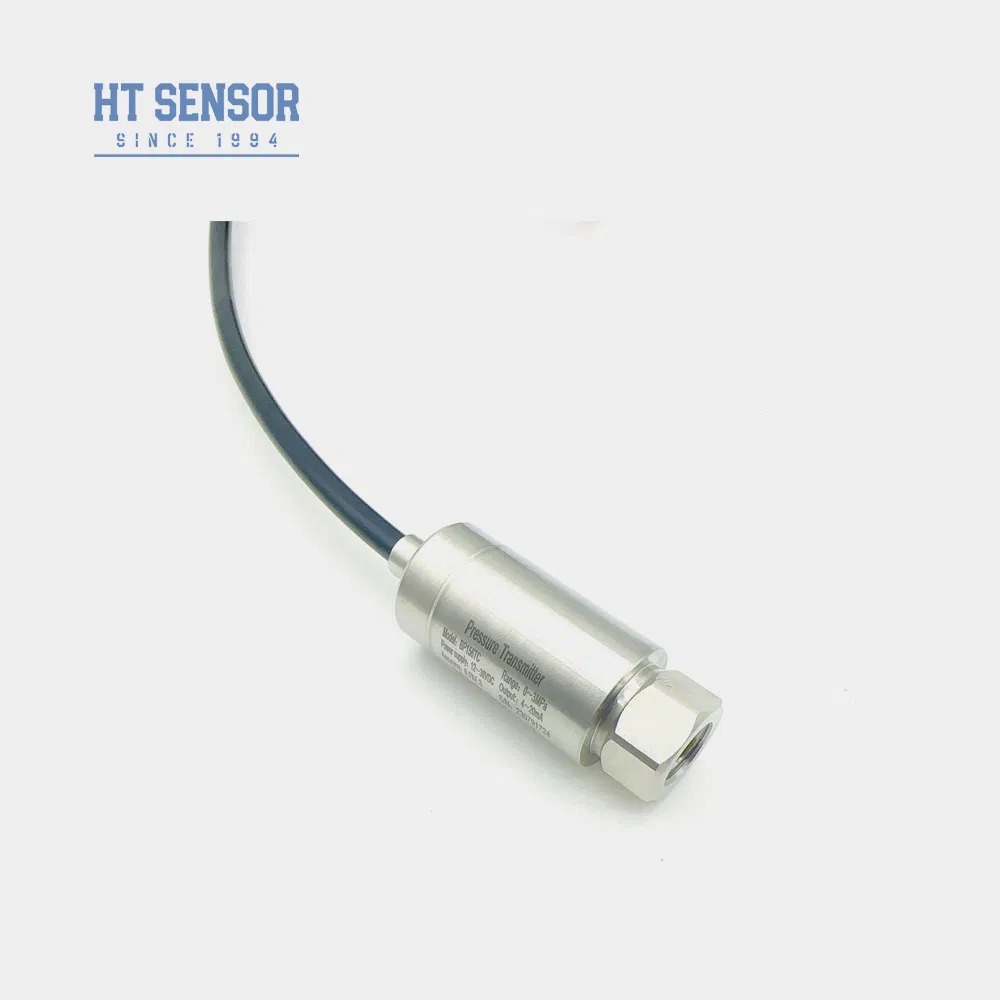

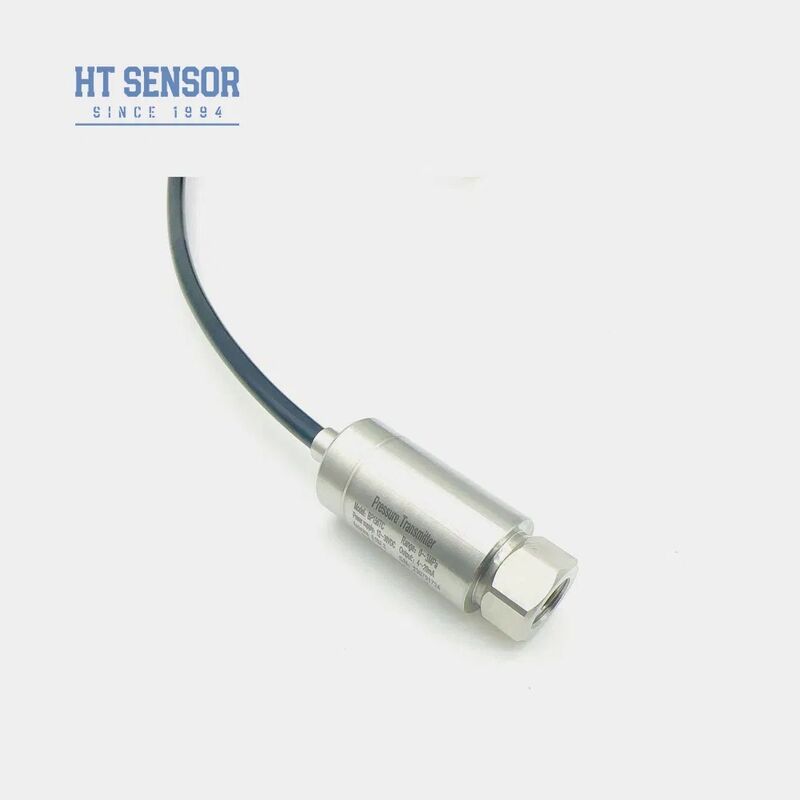

| 6 | Cavo di uscita diretta sigillato da 1,5 metri |
| 7 | Connettore Mini Hirschmann |
| 8 | Connettore Hirschmann grande |
| Codice | Alimentazione elettrica |
|---|
| D1 | 24 V CC |
| D2 | 5 VCC |
| D3 | Altro |
| Codice | Segnale di uscita |
|---|
| S1 | 4~20 mA CC |
| S2 | 1~5 VCC |
| S3 | 0~5 VCC |
| S4 | 0~10 mA CC |
| S5 | 0~20 mA CC |
| S6 | 0~10 VCC |
| S7 | 0,5~4,5 VCC |

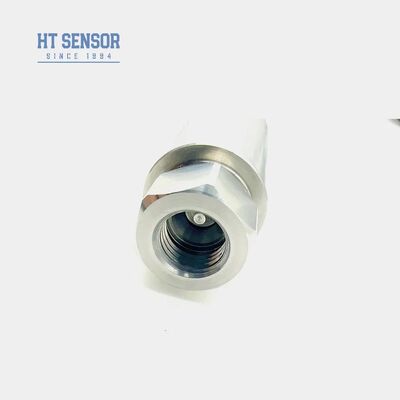

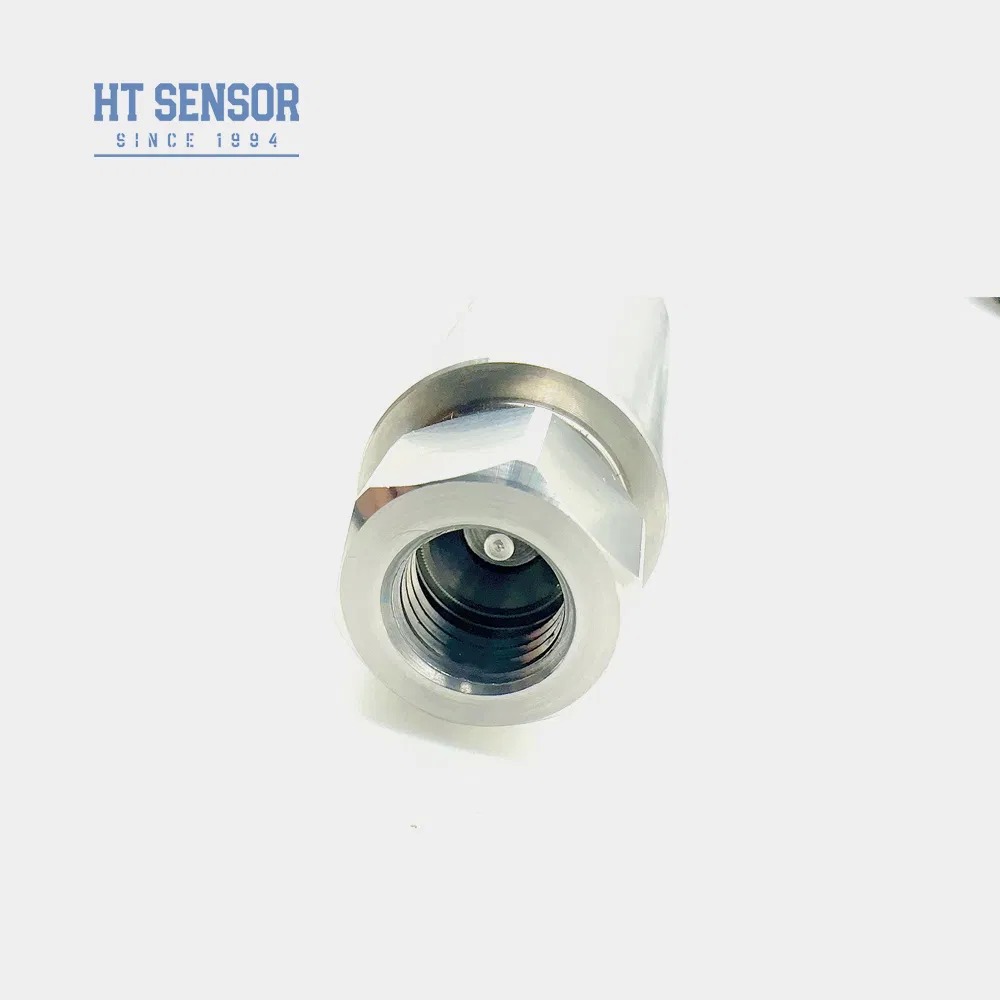

| Codice | Connessione di pressione |
|---|
| J1 | M20×1,5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 16/7-20 UNF |
| J5 | Altri (¢50,4 flangia) |
| Codice | Collegamento elettrico |
|---|
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Uscita sigillata cavo 1,5 metri |
| B4 | Altro |
| Codice | Tipo di pressione |
|---|
| G | Pressione relativa |
| UN | Pressione assoluta |
| S | Pressione di riferimento sigillata |
Domande frequenti
Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
Alta precisione, durata e prestazioni eccellenti. Personalizzazione disponibile.
Posso personalizzare specifiche speciali?
Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo servizi OEM e ODM.
Qual è la vostra capacità produttiva?
I nostri impianti di produzione possono produrre fino a 30.000 trasmettitori di sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala. Tuttavia, è consigliabile contattare in anticipo il nostro team di vendita per garantire una corretta pianificazione della produzione e della consegna.
Qual è il periodo di consegna tipico?
5~8 giorni lavorativi per i modelli standard. I prodotti personalizzati possono variare.
Come vengono prezzati i prodotti? Eventuali sconti?
Prezzi competitivi con sconti per ordini all'ingrosso o partner a lungo termine.
Qual è la garanzia dei vostri prodotti? E il servizio post-vendita?
Il nostro periodo di garanzia è di 24 mesi dalla spedizione e il nostro team post-vendita risponderà alle vostre domande entro 24 ore. L'istruzione remota tramite rete PC è sempre disponibile.
