Informazioni dettagliate

Modello n.:	BP156	Mezzo di misurazione:	Liquido
Grado di precisione:	0,2 g	Intervallo di pressione:	0kpa~10kpa...5MPa
Grado di protezione IP:	ip65	Tipo di pressione:	Pressione di misura, pressione assoluta, pressione sigillata
Materiale dell'alloggiamento:	316L	Temperatura di compensazione:	-10 ℃ ~ 70 ℃
Sovraccarico:	≤ 1,5 volte dell'intervallo nominale	Precisione @ 25ºC:	± 0,25% (tip.) ± 0,5% (max.)
Stabilità a lungo termine:	± 0,1%fs/anno (tip.) ± 0,2%fs/anno (max.)	Temperatura operativa:	-20ºC ~ 80ºC
Materiale diaframma:	316L	Peso:	~ 0,05 kg
Segnale di uscita:	4 ~ 20Ma, 0 ~ 10/20Ma, 0/1 ~ 5V, 0/1 ~ 10V, 0,5 ~ 4,5 V.
Evidenziare:	Sensore di pressione di piccole dimensioni , Trasmettitore di pressione di livello OEM , sensore di pressione in silicio con garanzia

Descrizione di prodotto

Hengtong BP156 Sensore di pressione di piccole dimensioni

Trasmettitore di livello OEM a prezzi competitivi

Visualizzazione del prodotto

Il trasmettitore di pressione BP156 utilizza come elemento di misurazione del segnale la tecnologia del nucleo di membrana di isolamento resistente alla pressione del silicio della serie HT.Il circuito di elaborazione del segnale è ospitato all'interno di un involucro in acciaio inossidabile, convertendo i segnali dei sensori in segnali di uscita standard. Test rigorosi e screening di invecchiamento di componenti, semilavorati e prodotti finiti garantiscono prestazioni stabili e affidabili.

Caratteristiche chiave

Ampia gamma di misura con costruzione in acciaio inossidabile
Disponibili più configurazioni di interfaccia di pressione
Classificazione di protezione IP65 con alloggiamento in acciaio inossidabile
Regolazione di calibrazione a scala zero e a scala completa
Capacità di misurazione ad alta precisione

Applicazioni

Misurazione della pressione di gas e liquidi non corrosivi utilizzando acciaio inossidabile 316L
Applicazioni nel settore marittimo e dell'aviazione
Monitoraggio dei processi industriali nel settore petrolifero, chimico, metallurgico, della generazione di energia e dell'idrologia
Sistemi di controllo idraulici e pneumatici

Parametri delle prestazioni

Intervallo di misura	0kPa ~ 10kPa...5MPa
Tipo di pressione	Pressione di misura, pressione assoluta, pressione sigillata
Capacità di sovraccarico	≤ 1,5 volte l'intervallo nominale
Precisione @ 25oC	±0,25% (tipico) ±0,5% (massimo)
Ripetibilità e isteresi	0.02% F.S. (tipo) 0.05% F.S. (massimo)
Stabilità a lungo termine	± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo)
Drift di temperatura del punto zero	± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa)
Differenze di temperatura su scala completa	± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa)
Risposta di frequenza	2.4Khz
Temperatura di compensazione	0-70oC ((≤10MPa, personalizzabile)
Temperatura di funzionamento	-20°C~80°C
Temperatura di conservazione	-40°C~120°C
Resistenza alle vibrazioni	10 g, 55 Hz ~ 2 kHz
Materiale per le abitazioni	304, 316L
Materiale del diaframma	316L
Resistenza all'isolamento	100MΩ 100VDC
Classificazione a prova di esplosione	Ex db IIC T6 Gb
Classificazione di protezione	Protezione IP65
Sigillo O-Ring	Fabbricazione a partire da materie plastiche
Peso	~ 0,05 kg

Configurazione del segnale di uscita

Segnale di uscita	Tensione di alimentazione	Tipo di uscita
4 ~ 20 mA 0~10/20mA	12 ~ 30VDC	2/3/4 di filo 3 fili
0/1 ~ 5V 0/1 ~ 10V 0.5 ~ 4.5V	5VDC

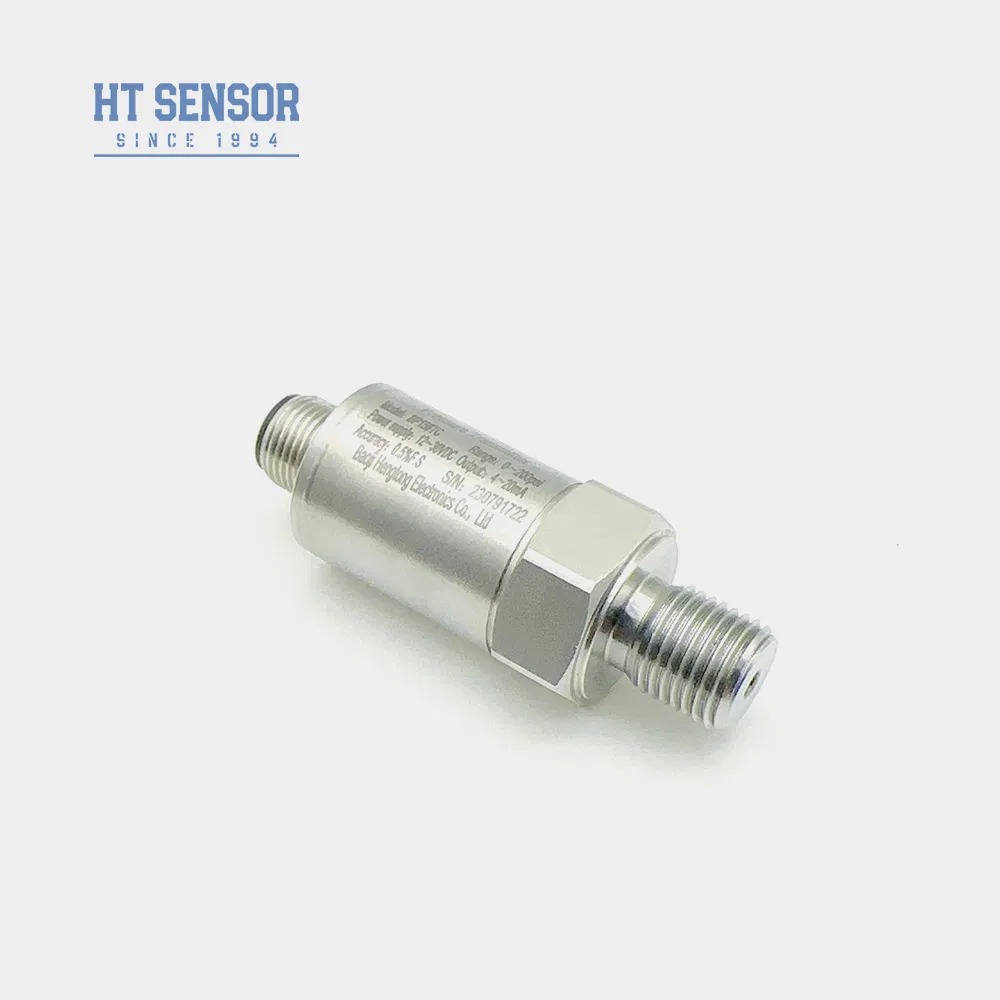

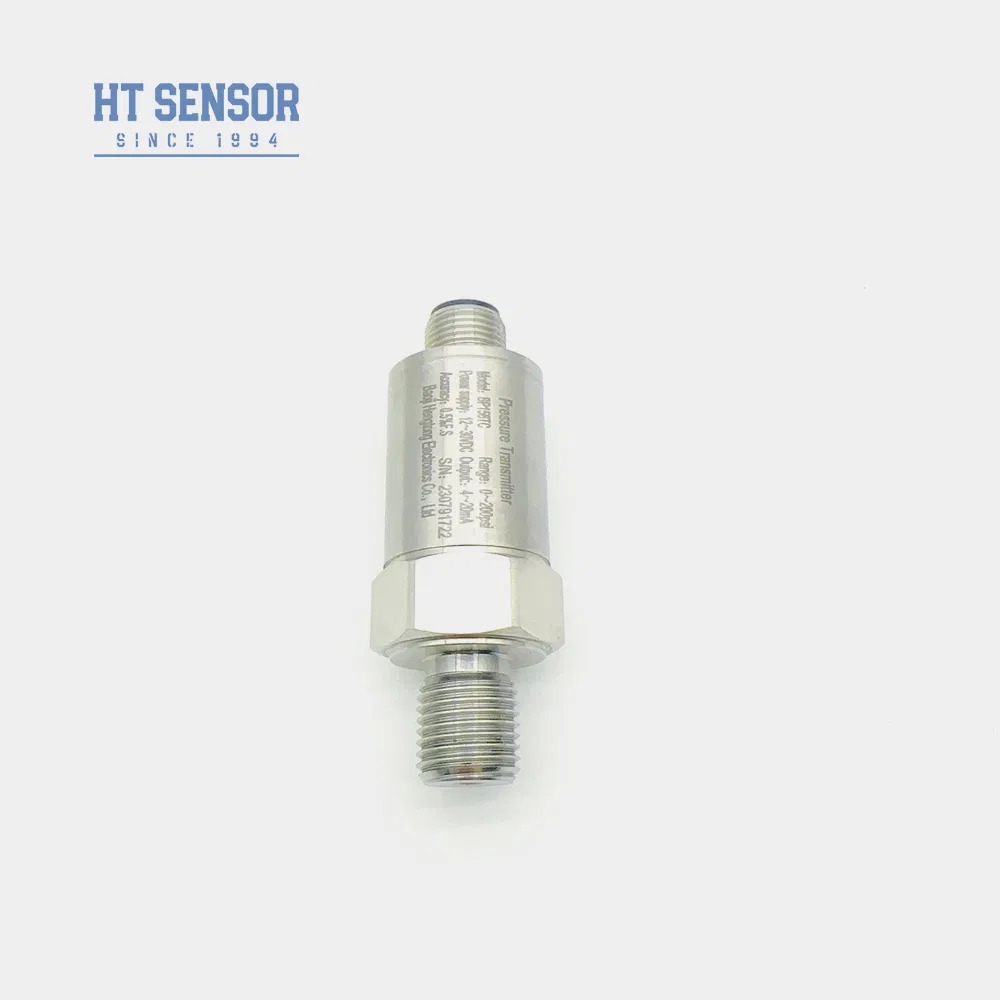

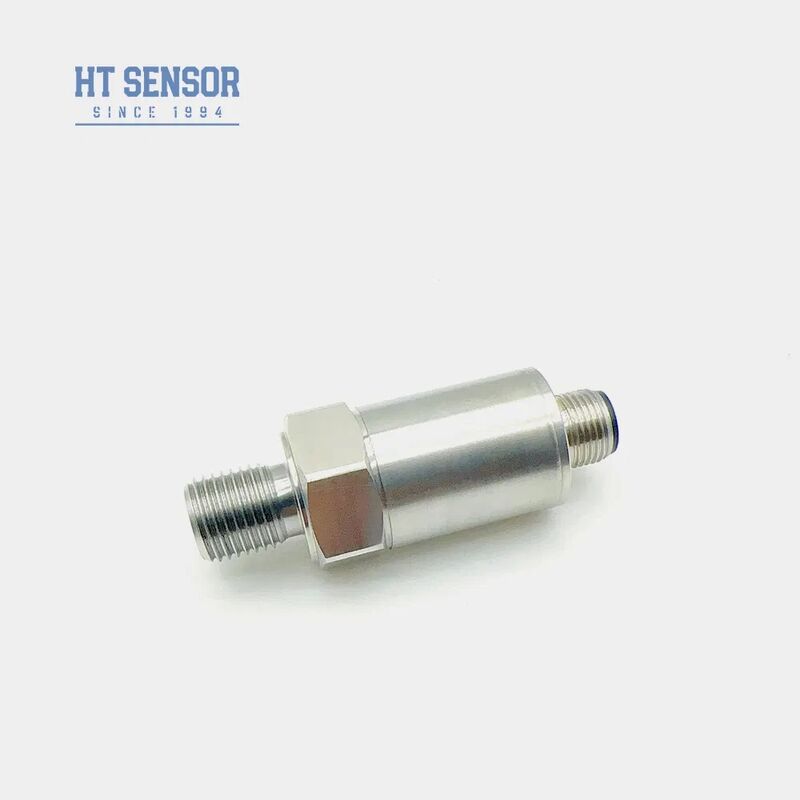

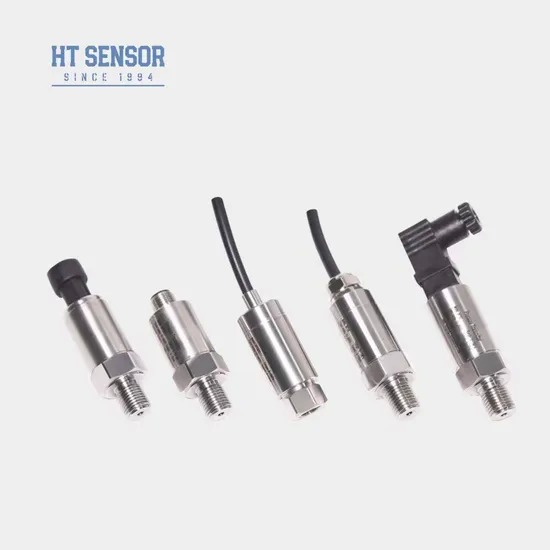

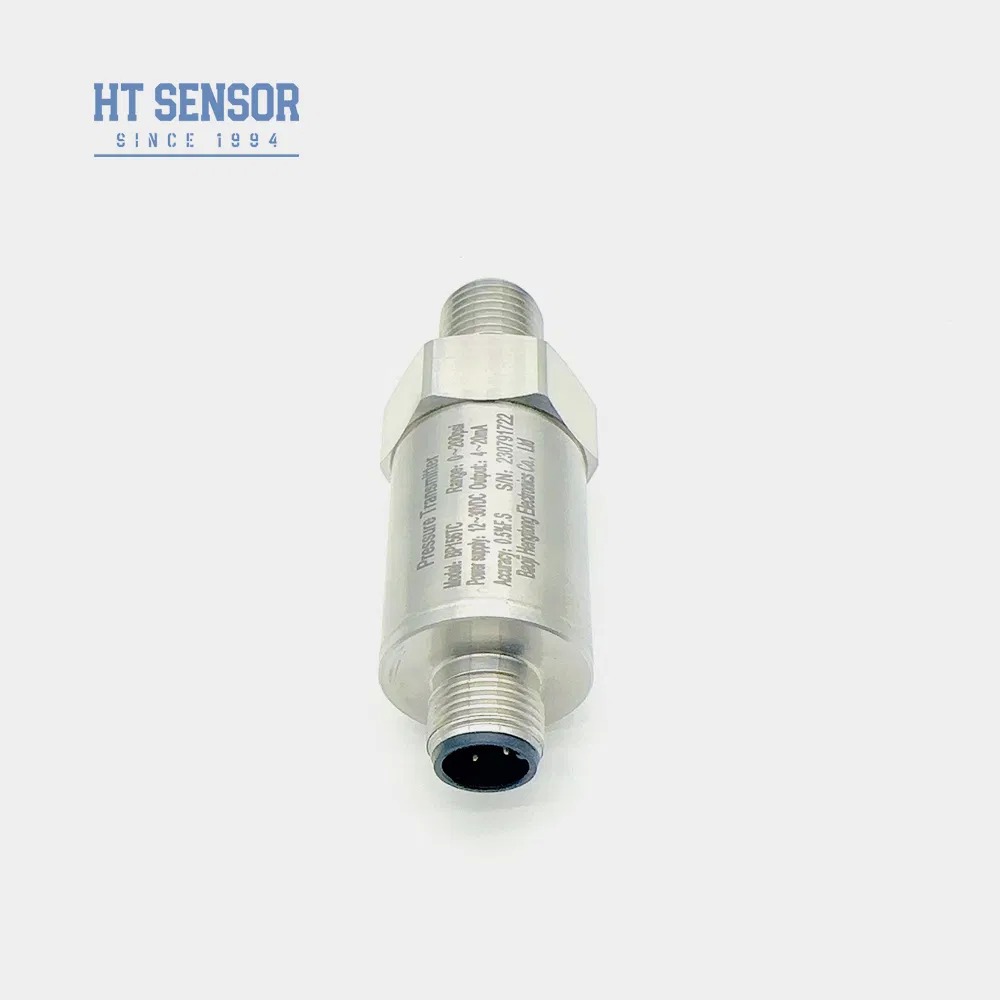

Immagini del prodotto

Esempi di selezione

Linee guida per l'ordine

Assicurarsi che il mezzo misurato sia compatibile con i materiali a contatto con il prodotto
I modelli a prova di esplosione non comprendono teste di visualizzazione digitale
I trasmettitori con display LCD o LED richiedono un'alimentazione minima di 20VDC
Installare dispositivi di protezione da fulmini e assicurare una corretta messa a terra per un funzionamento affidabile
Per le temperature di esercizio inferiori a -20oC, specificare il sigillo dell'anello O EPDM
Lunghezza predefinita del cavo è di 1,5 m con materiale polietilene; se necessario, specificare le alternative
Informici di eventuali esigenze particolari quali vibrazioni, forze di impatto o interferenze elettromagnetiche

Guida agli ordini

BP15X. Trasmettitore di pressione analogo.

Codice	Progetto di costruzione
5	Tappi Packard
6	Cavo di uscita diretto sigillato 1,5 metri
7	Mini connettore Hirschmann
8	Grandi connettori Hirschmann

Domande frequenti

Quali sono le caratteristiche dei vostri trasmettitori di pressione?

Alta precisione, durabilità e prestazioni eccellenti.

Posso personalizzare le specifiche speciali?

Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche.

Qual è la vostra capacità di produzione?

Le nostre strutture di produzione possono produrre fino a 30.000 trasmettitori per sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna.

Qual e' il periodo di consegna tipico?

5-8 giorni lavorativi per i modelli standard, i prodotti personalizzati possono variare.

Come sono i prezzi dei prodotti?

Prezzi competitivi con sconti per gli ordini di massa o per i partner a lungo termine.

Qual è la garanzia dei vostri prodotti?

Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà con le vostre domande in 24 ore, istruzione remota da rete PC è sempre disponibile.

Prodotto Tag:

Certificazione:	CE, RoHS

Quantità di ordine minimo:	1
Prezzo:	15
