Informazioni dettagliate

Modello n.:	BP156	Mezzo di misurazione:	Liquido
Grado di precisione:	0,2 g	Intervallo di pressione:	0kpa~10kpa...5MPa
Grado di protezione IP:	ip65	Tipo di pressione:	Pressione di misura, pressione assoluta, pressione sigillata
Materiale dell'alloggiamento:	316L	Temperatura di compensazione:	-10 ℃ ~ 70 ℃
Sovraccarico:	≤ 1,5 volte dell'intervallo nominale	Precisione @ 25ºC:	± 0,25% (tip.) ± 0,5% (max.)
Stabilità a lungo termine:	± 0,1%fs/anno (tip.) ± 0,2%fs/anno (max.)	Temperatura operativa:	-20ºC ~ 80ºC
Temperatura di conservazione:	-40ºC ~ 120ºC	Materiale diaframma:	316L
Peso:	~ 0,05 kg
Evidenziare:	Trasmettitore di pressione Hengtong Bp156 , Sensore di pressione analogo OEM , sensore di pressione dell'aria con garanzia

Descrizione di prodotto

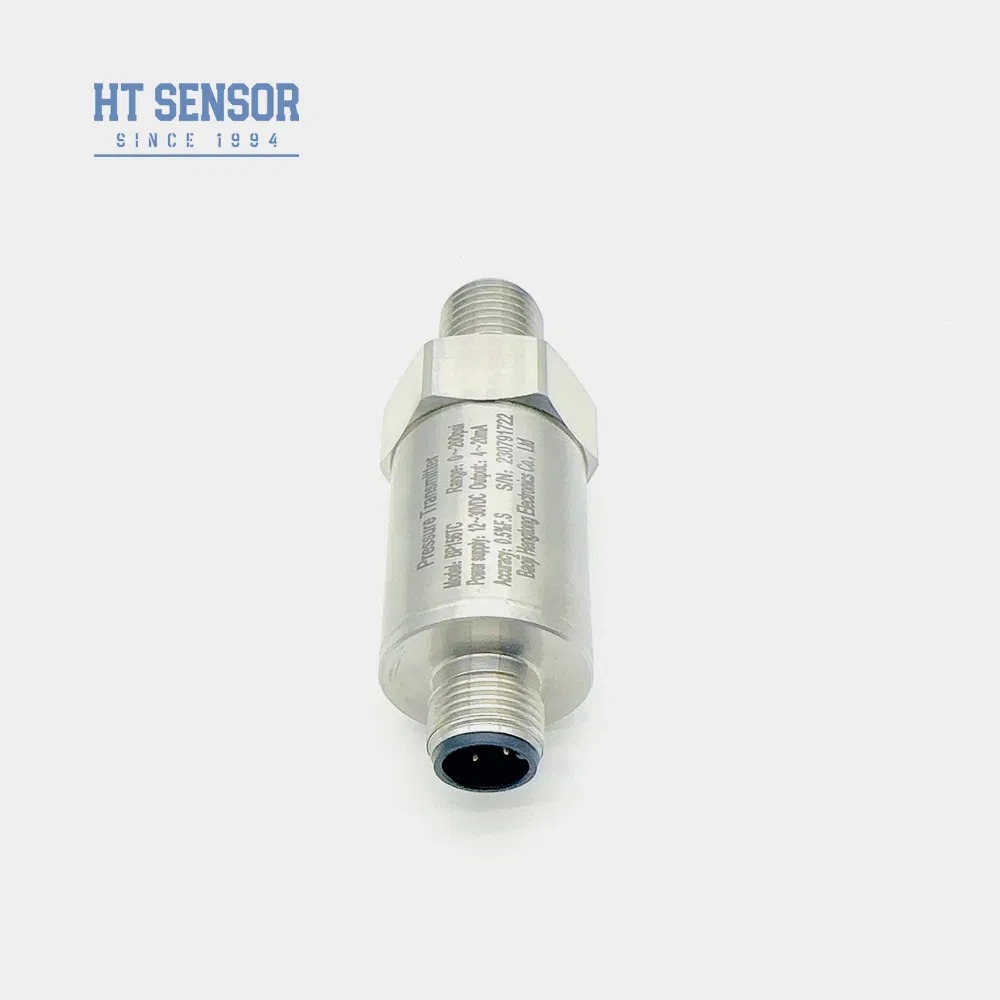

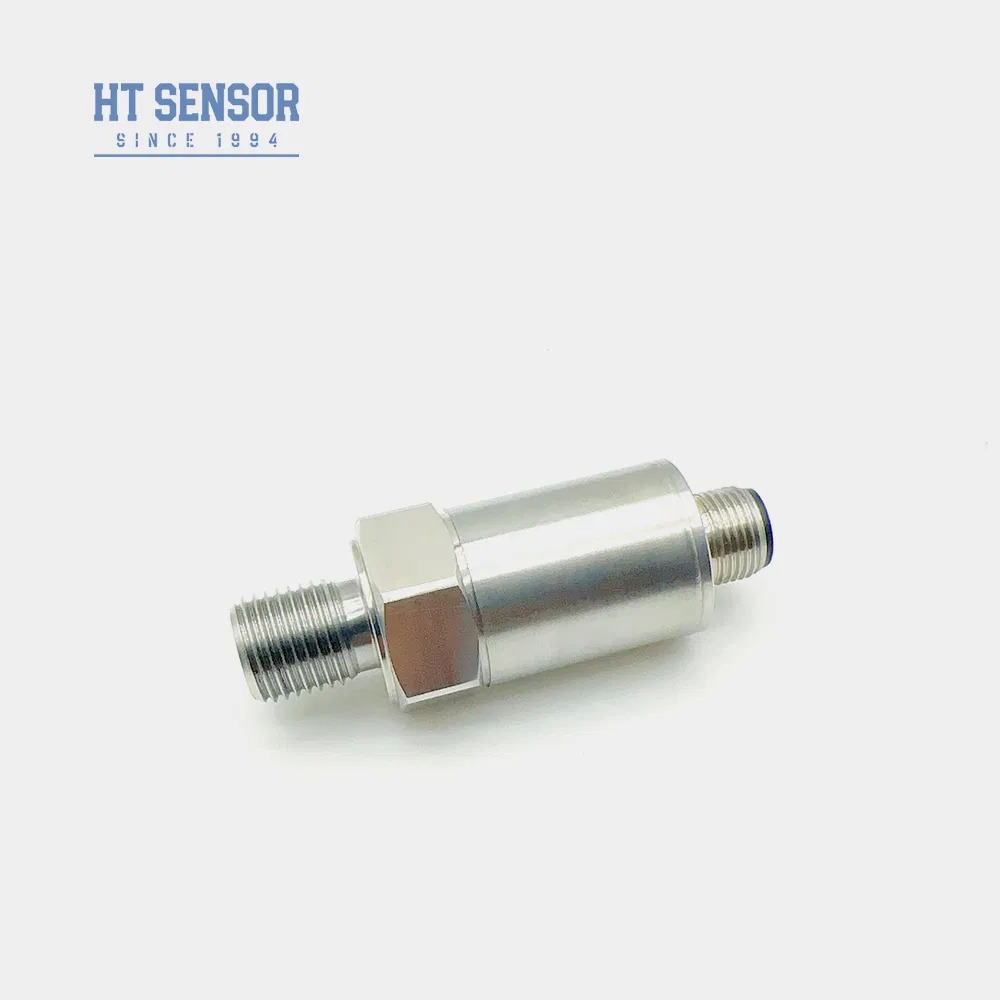

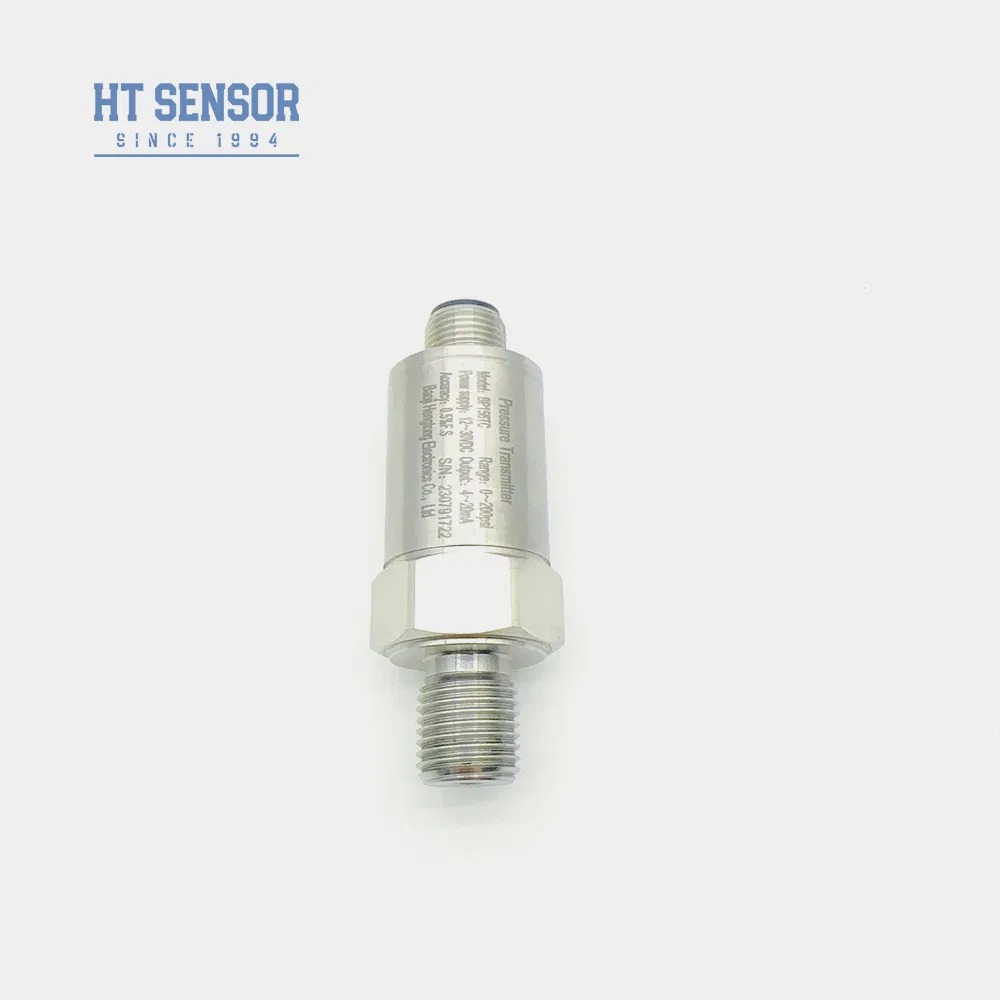

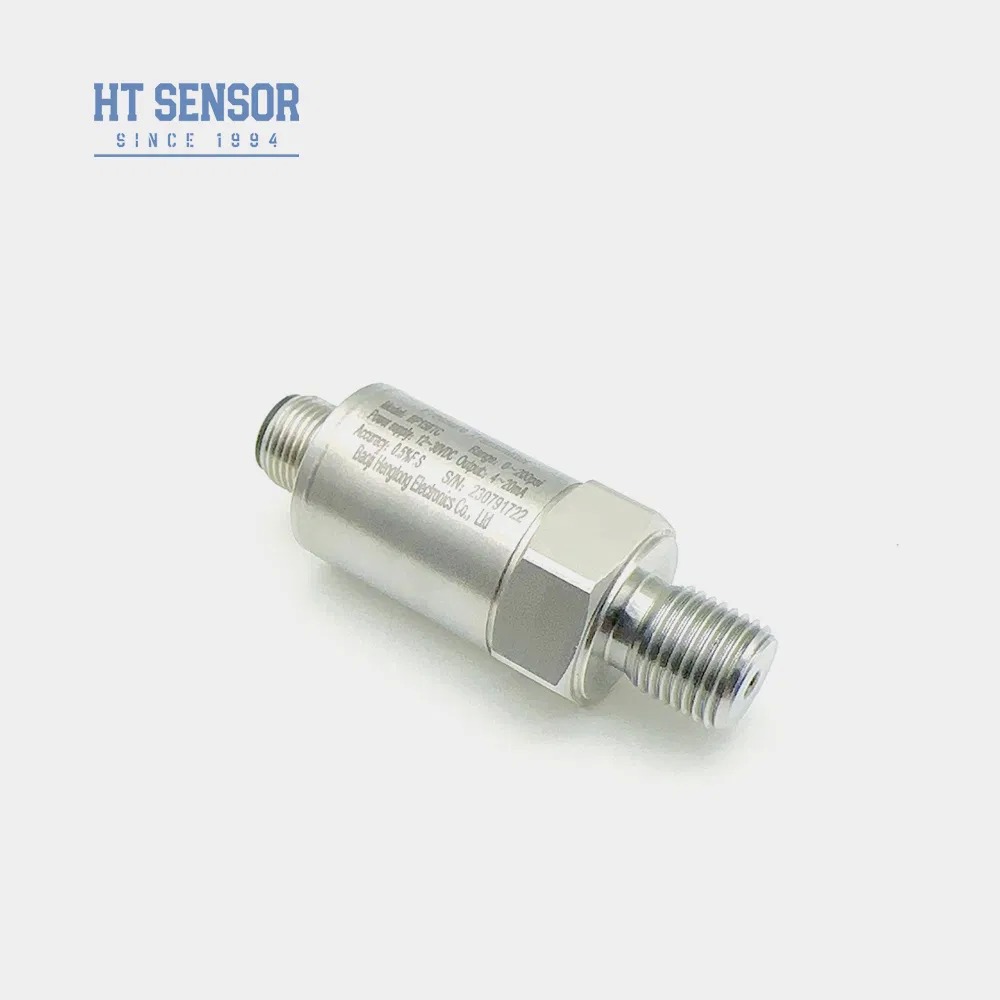

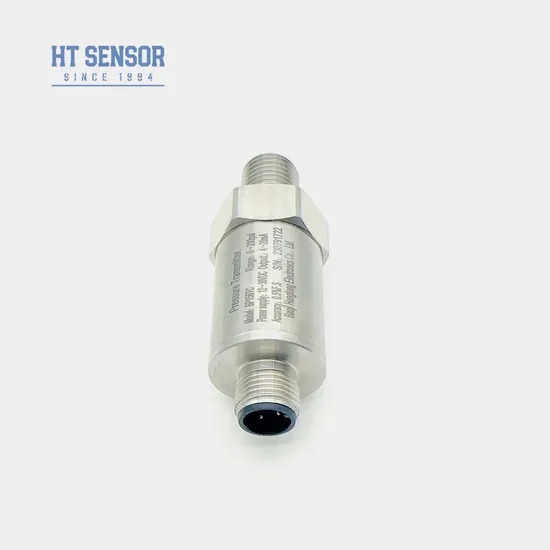

Trasmettitore di pressione BP156

Il trasmettitore di pressione BP156 utilizza il nucleo a membrana isolante resistente alla pressione in silicone della serie HT come elemento di misurazione del segnale. Il circuito di elaborazione del segnale si trova all'interno di un alloggiamento in acciaio inossidabile, convertendo il segnale del sensore in un segnale di uscita standard. Il prodotto è stato sottoposto a rigorosi test e screening di invecchiamento di componenti, semilavorati e prodotti finiti per garantire prestazioni stabili e affidabili.

Caratteristiche del prodotto

Ampio campo di misura con struttura in acciaio inossidabile e diverse forme di interfaccia di pressione
Grado di protezione IP65 con costruzione in acciaio inossidabile
Calibrazione regolabile dello zero e della scala completa
Alta precisione con struttura interamente in acciaio inossidabile

Applicazioni

Misurazione della pressione di gas e liquidi non corrosivi con acciaio inossidabile 316L
Applicato nelle industrie navali e aeronautiche
Utilizzato nei processi industriali in loco, tra cui petrolio, chimica, metallurgia, produzione di energia e idrologia
Utilizzato in sistemi di controllo idraulici e pneumatici

Parametri di prestazione

Campo di misura	0kPa ~ 10kPa…5MPa
Tipo di pressione	Pressione manometrica, Pressione assoluta, Pressione sigillata
Sovraccarico	≤ 1,5 volte il campo nominale
Precisione @ 25ºC	±0,25% (Tip.) ±0,5% (Max.)
Ripetibilità e isteresi	0,02%F.S(Tip.) 0,05%F.S(Max.)
Stabilità a lungo termine	±0,1%F.S/Anno(Tip.) ±0,2%F.S/Anno(Max.)
Deriva termica del punto zero	±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa)
Deriva termica a fondo scala	±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa)
Risposta in frequenza	2,4Khz
Compensazione della temperatura	0-70ºC(≤10MPa, personalizzabile)
Temperatura di esercizio	-20ºC~80ºC
Temperatura di stoccaggio	-40ºC~120ºC
Vibrazione	10g, 55Hz ~ 2kHz
Materiale dell'alloggiamento	304, 316L
Materiale del diaframma	316L
Resistenza di isolamento	100MΩ 100VDC
Valutazione antideflagrante	Ex db IIC T6 Gb
Grado di protezione	IP65
Guarnizione O-Ring	Gomma fluorurata
Peso	~0,05kg

Configurazione del segnale di uscita

Segnale di uscita	Tensione di alimentazione	Tipo di uscita
4~20mA	12~30VDC	2/3/4 fili
0~10/20mA		3 fili
0/1~5V 0/1~10V 0,5~4,5V	5VDC

Esempi di selezione

Suggerimenti per l'ordine

Assicurarsi che il mezzo misurato sia compatibile con le parti a contatto del prodotto
I prodotti antideflagranti non includono testine con display digitale
Per i trasmettitori con testine con display LCD o LED, l'alimentazione non deve essere inferiore a 20VDC
Installare dispositivi di protezione contro i fulmini e garantire una corretta messa a terra per un funzionamento affidabile
Per temperature di esercizio inferiori a -20ºC, selezionare la guarnizione O-ring in EPDM invece della gomma fluorurata
La lunghezza del cavo predefinita è di 1,5 m con materiale polietilene; specificare le alternative nell'ordine
Informare in caso di esigenze particolari, tra cui forti vibrazioni, forza d'urto o interferenze elettromagnetiche

Guida all'ordine

BP15X | Trasmettitore di pressione analogico

Codice	Costruzione del contorno
5	Spina Packard
6	Cavo di uscita diretto sigillato 1,5 metri
7	Connettore Mini Hirschmann
8	Connettore Hirschmann grande

Campo di misura: 0kPa ~ 10kPa…5MPa
(0-X)Kpa o MPa | X: Indica il campo di misura effettivo

Codice	Alimentazione
D1	24VDC
D2	5VDC
D3	Altro

Codice	Segnale di uscita
S1	4~20mADC
S2	1~5VDC
S3	0~5VDC
S4	0~10mADC
S5	0~20mADC
S6	0~10VDC
S7	0,5~4,5VDC

Codice	Connessione di pressione
J1	M20×1.5
J2	G1/2
J3	G1/4
J4	7/16-20UNF
J5	Altri (¢50.4 Flangia)

Codice	Connessione elettrica
B1	Hirschmann
B2	PG7
B3	Uscita cavo sigillata 1,5 metri
B4	Altro

Codice	Tipo di pressione
G	Pressione manometrica
A	Pressione assoluta
S	Pressione di riferimento sigillata

Domande frequenti

Quali sono le caratteristiche dei vostri trasmettitori con sensore di pressione?

Alta precisione, durata ed eccellenti prestazioni. Personalizzazione disponibile.

Posso personalizzare specifiche speciali?

Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo servizi OEM e ODM.

Qual è la vostra capacità produttiva?

I nostri impianti di produzione possono produrre fino a 30.000 trasmettitori con sensore di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala. Tuttavia, è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione e una programmazione delle consegne senza intoppi.

Qual è il periodo di consegna tipico?

5-8 giorni lavorativi per i modelli standard. I prodotti personalizzati possono variare.

Come vengono valutati i prodotti? Ci sono sconti?

Prezzi competitivi con sconti per ordini all'ingrosso o partner a lungo termine.

Qual è la garanzia dei vostri prodotti? E il servizio post-vendita?

Il nostro tempo di garanzia è di 24 mesi dopo la spedizione e il nostro servizio post-vendita risponderà alle vostre domande entro 24 ore. L'istruzione remota tramite rete PC è sempre disponibile.

Prodotto Tag:

Certificazione:	CE, RoHS

Quantità di ordine minimo:	1
Prezzo:	15
