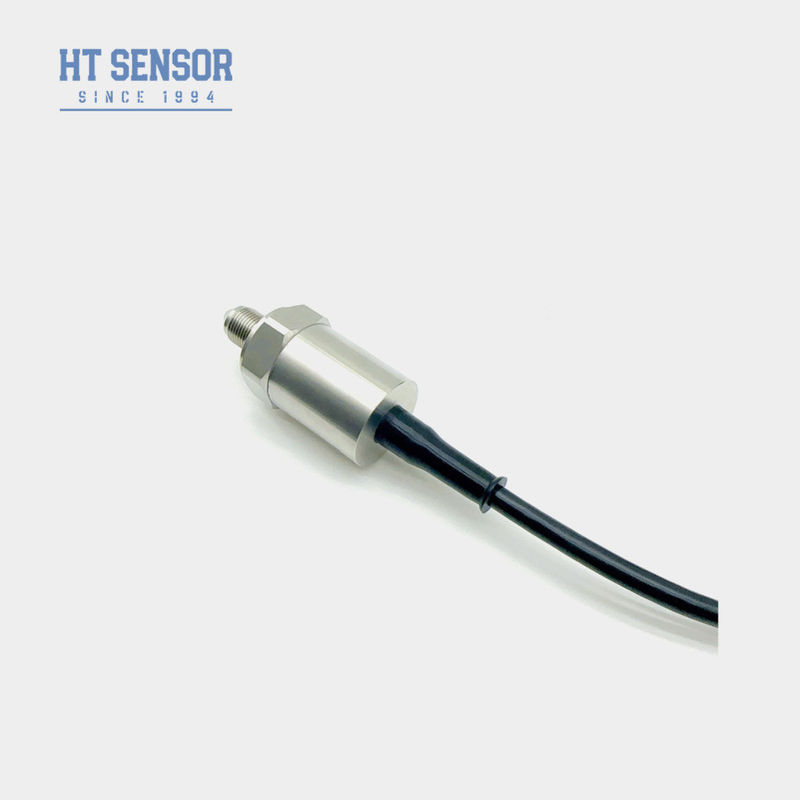

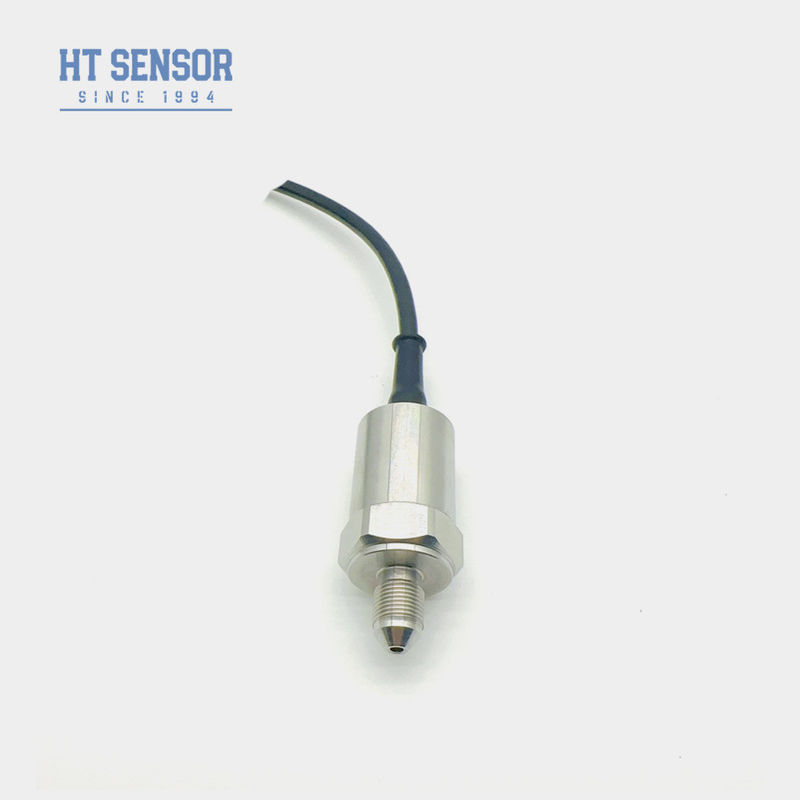

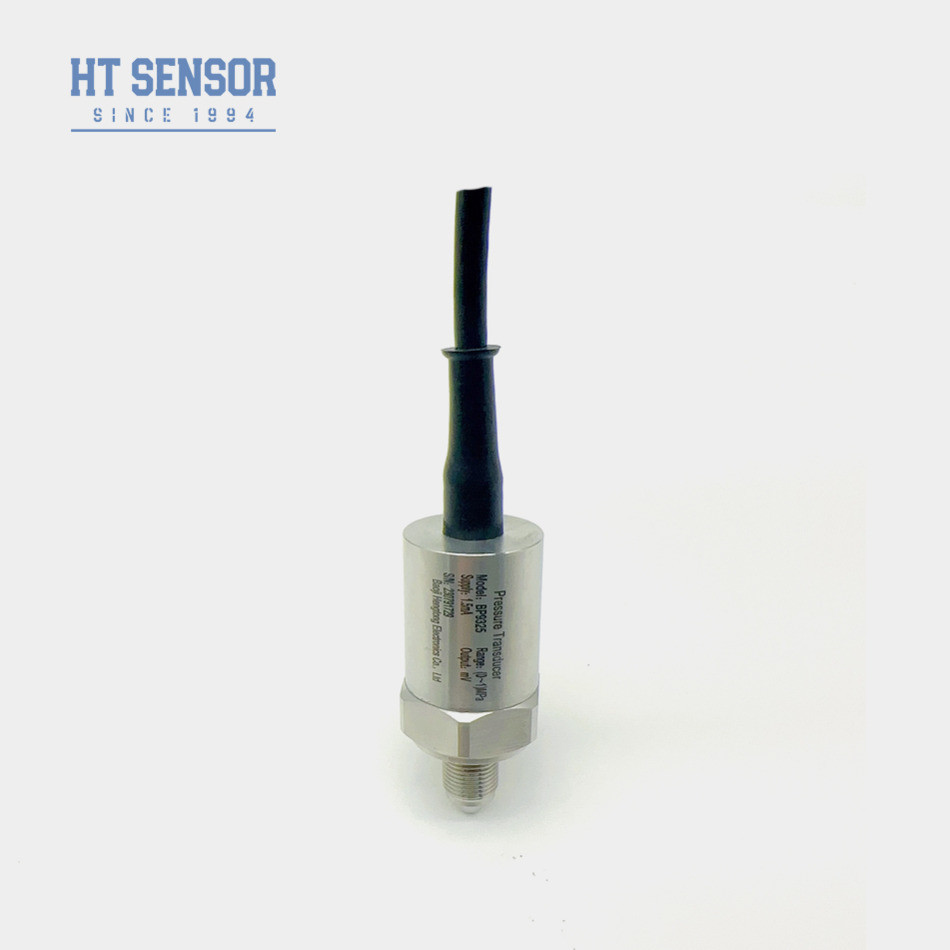

BP9325 Sensore di pressione di silicio diffuso Trasmettitore di pressione piezoresistivo in acciaio inossidabile
Product Details
| Modello N.O.: | BP9325 Sensore di pressione al silicio | Materiale per le abitazioni: | Acciaio inossidabile |
|---|---|---|---|
| Temperatura di funzionamento: | -20℃ a +80℃ | Fornitore di energia: | 10V/1,5mA |
| Intervallo di pressione: | 0-100MPa | Classificazione IP: | Protezione IP65 |
| Sottoscrizione del segnale: | mV | Tipo di connessione: | Connettore M12 |
| Garanzia: | 2 anni | Tipo: | Piezoresistivo di silicio diffuso |
| Evidenziare |
BP9325 Sensore di pressione di silicio diffuso,BP9325 Trasmettitore di pressione pieoresistivo,Trasmettitore di pressione pieoresistivo in acciaio inossidabile |
||
Product Description
Introduzione del sensore di pressione in silicio:
Il sensore di pressione piezoresistivo in silicio BP9325 è un sensore altamente stabile che utilizza un elemento di silicio diffuso.Il sensore misura la pressione differenziale del mezzo trasmettendola al diaframma di silicio attraverso un diaframma di isolamento da 316L e olio di siliconeL'elemento di silicio diffuso utilizza l'effetto piezoresistivo per misurare con precisione la pressione dei liquidi e dei gas.rendendolo una scelta popolare per varie applicazioniOffre un'elevata sensibilità e un basso consumo di energia, rendendolo efficiente dal punto di vista energetico e perfetto per dispositivi a batteria.
Caratteristiche del prodottodi sensore di pressione in silicio:
1. Utilizza tecnologia avanzata e cassa in acciaio inossidabile 316L, con materiali
2. come il diaframma completo in titanio e Hastelloy
3. Impiega circuiti a pellicola spessa per la compensazione della temperatura e la correzione del punto zero
4Alta affidabilità, ripetibilità e stabilità
Applicazionidi sensore di pressione in silicio:
1. Adatto per misurare la pressione di gas e liquidi non corrosivi con acciaio inossidabile 316L
2- sistemi di controllo idraulici e pneumatici
3Controllo dei processi
Condizione di basedi sensore di pressione in silicio:
1Fornitura di alimentazione: ≤2mADC (valore tipico 1,5mADC)
2. Impedenza di ingresso: 2,5KΩ~6KΩ
3Impedanza di uscita:2.5KΩ~6KΩ

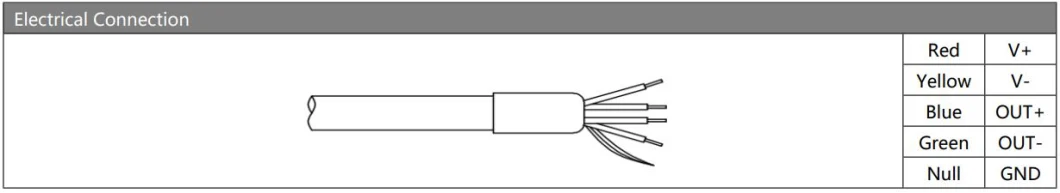

4- Connessione elettrica: perni Kovar placcati in oro o fili ad alta temperatura da 100 mm
| Parametri di prestazione: | |||||
| Intervallo di misura | Diametro (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Assoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Sigillato (S) | 3500KPa, 7MPa, 10MPa, 20MPa, 40MPa, 60MPa, 100MPa | ||||
| Tipologia | Max. | Unità | |||
| Linearità | ± 0.15 | ± 0.3 | % F.S. | ||
| Ripetibilità | 0.05 | 0.1 | % F.S. | ||
| Isteresi | 0.05 | 0.1 | % F.S. | ||
| 0 uscita di compensazione | 0 ± 1 | 0 ± 2 | mV | ||
| Produzione su larga scala | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Temperatura di offset zero. | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temperatura a scala completa. | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Tempore compensato. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura di funzionamento | -20~80 | oC | |||
| Temperatura di conservazione | -40~125 | oC | |||
| Sovraccarico ammissibile | Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa | ||||
| Pressione di esplosione | 5X la scala completa | ||||
| Stabilità a lungo termine | 0.2 % | F.S./anno | |||
| Materiale del diaframma | 316L | ||||
| Resistenza all'isolamento | ≥ 200MΩ 100VDC | ||||
| Sigillo O-ring | Fabbricazione a partire da materie tessili | ||||
| Vibrazione | Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz | ||||
| Shock | 100 g, 11 ms | ||||
| Tempo di risposta | ≤ 1 ms | ||||
| Medio di riempimento | Olio di silicio | ||||
| Peso | ~ 0,1 kg | ||||
| I parametri sono sottoposti a prova alle seguenti condizioni: corrente costante di 1,5 mA e temperatura ambiente di 25 °C | |||||
Per consigliarvi il sensore più adatto, comunicateci le informazioni riportate di seguito.
1Temperatura di lavoro: -40°C - 125°C.
2- Campo di prova?
3- Uscita: 4-20mA, RS485 o altri?
4. vite: G1/4, 1/4NPT, R1/4, M20*1.5?
5Connessione elettrica: Hirschmann, Packard, diretta?
6- Quantità d'ordine: ?
