19 mm trasmettitore di pressione riempito di olio trasmettitore di pressione di silicio diffuso prova di olio di acqua

19mm Oil Filled Pressure Transmitter Diffused Sillcon Pressure Transmitter Water Oil Test
19mm Oil Filled Pressure Transmitter Diffused Sillcon Pressure Transmitter Water Oil Test
19mm Oil Filled Pressure Transmitter Diffused Sillcon Pressure Transmitter Water Oil Test 19mm Oil Filled Pressure Transmitter Diffused Sillcon Pressure Transmitter Water Oil Test
Informazioni di base
Luogo di origine: Baoji, Cina.
Marca: HT SENSOR
Certificazione: CE,RoHs,ISO9001
Numero di modello: HT19
Quantità di ordine minimo: 1
Prezzo: negotiable
Imballaggi particolari: Pacchetto standard di esportazione
Tempi di consegna: 5-8 giorni lavorativi
Termini di pagamento: Western Union, L/C, T/T
Capacità di alimentazione: 5000 PCS/Mese
Miglior prezzo Contattaci
Informazioni dettagliate
Materiale: 316L Accuratezza: ±0.25%
Materiale per le abitazioni: Acciaio inossidabile Gamma di misura: 0~10kpa...20kpa....100MPa
Segnale di uscita: mV Fornitore di energia: 1.5mADC
Tipo di pressione: Gauge/Absolute/Sigillato Nome del prodotto: Sensore del trasmettitore di pressione
Intervallo di temperatura compensato: -40 a 80°C Petrolio- riempito: Olio siliconico
Evidenziare:

Trasmettitore di pressione riempito di olio da 19 mm

,

Trasmettitore di pressione riempito di olio diffuso

,

Prova dell'olio in acqua del trasmettitore di pressione di silicio

Descrizione di prodotto

Sensore del trasmettitore di pressione di silicio diffuso riempito di olio per la prova di acqua e olio

Sensore di pressione piezoresistivo al silicio da 19 mm

Introduzione del sensore del trasmettitore di pressione:

HT19F funziona come un sensore di pressione piezoresistivo in silicio, con un nucleo costituito da un elemento di silicio diffuso altamente stabile.la pressione dei liquidi e dei gas trasmettendo la pressione delMedio al diaframma di silicio attraverso un diaframma di isolamento e olio di silicio.La versatilità del sensore è ampiamente utilizzata nei compressori d'aria e nella refrigerazionesistemi.
Caratteristiche del prodottodi sensore del trasmettitore di pressione:
1.Utilizzando tecnologia avanzata e alloggiamento in acciaio inossidabile 316L, insieme amateriali quali titanio e Hastelloy per il diaframma
2.Utilizzando circuiti a pellicola spessa per la compensazione della temperatura e il punto zerocorrezione
3.eccezionale affidabilità, ripetibilità e stabilità
Applicazionidi sensore del trasmettitore di pressione:
1.Adatta per misurare la pressione di gas e liquidi non corrosivi con 316Lcompatibilità in acciaio inossidabile
2.Applicato in vari siti di processo industriale, tra cui petrolio, chimica, metallurgia, energia e idrologia
3.Utilizzato nelle industrie marittime e aeronautiche
4. Adatto a sistemi di controllo idraulici e pneumatici
5.Utilizzato in applicazioni di controllo dei processi
Performance elettricadi sensore del trasmettitore di pressione:
1Fornitura di corrente: ≤2mA DC (tipico 1,5mA DC)
2.Impedenza di ingresso: 3KΩ~6KΩ
3Impedanza di uscita:2.5KΩ~6KΩ
4.Connezione elettrica:Pini Kovar dorati o fili ad alta temperatura da 100 mm.
Parametri di prestazione:
Distanza Diametro (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Assoluto ((A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Sigillato 3500KPaS,7MPaS,10MPaS,20MPaS.40MPaS.60MPaS.100MPaS
Tipologia Max. Unità
Non linearità ± 0.15 ± 0.3 % F.S.
Ripetibilità 0.05 0.1 % F.S.
Isteresi 0.05 0.1 % F.S.
Fatto nullo 0 ± 1 0 ± 2 mV
Spin Output ≤ 20KPa 50 ± 10 50 ± 30 mV
≥ 35 kPa 100 ± 10 100 ± 30 mV
Temperatura errore-zero ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Temperatura di errore-span ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Tempore compensato. ≤ 20KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura di funzionamento -20~80 oC
Temperatura di conservazione -40~125 oC
Sovraccarico ammissibile Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa
Pressione di esplosione 5X la scala completa
Stabilità a lungo termine 0.2 % F.S./anno
Materiale del diaframma 316L
Resistenza all'isolamento ≥ 200MΩ 100VDC
Vibrazione Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz
Shock 100 g, 11 ms
Tempo di risposta ≤ 1 ms
Sigillo O-ring Anello di nitrile o anello di fluoro
Medio di riempimento Olio di silicio
Peso ~ 28 g
I parametri sono sottoposti a prova alle seguenti condizioni: 1,5 mA @ 25°C
Progetto di costruzione

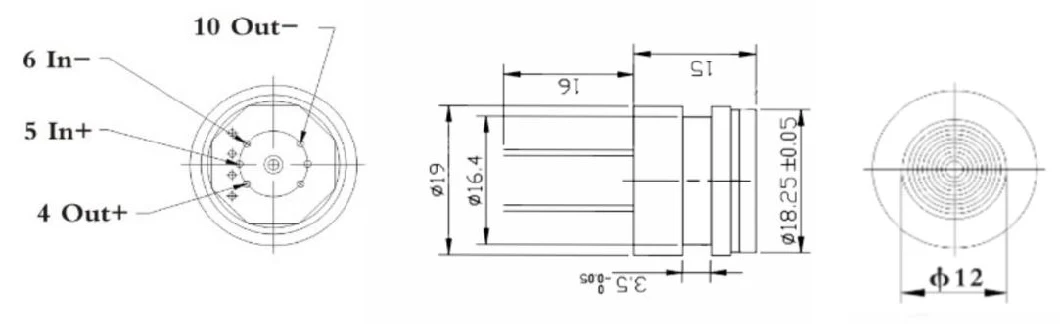

< 3,5 MPaS 19 mm trasmettitore di pressione riempito di olio trasmettitore di pressione di silicio diffuso prova di olio di acqua 0
≥ 3,5 MPaS

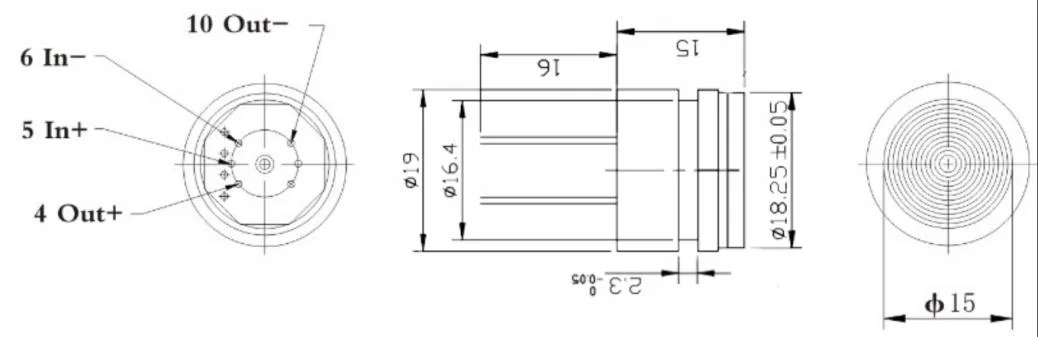

< 40 MPaS		 19 mm trasmettitore di pressione riempito di olio trasmettitore di pressione di silicio diffuso prova di olio di acqua 1

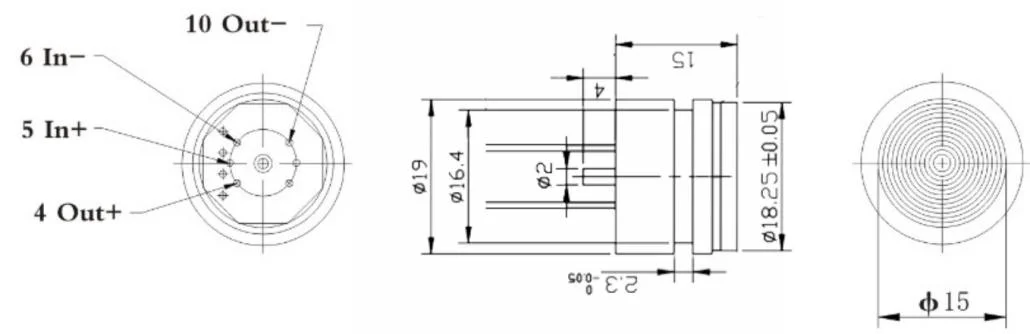

≥ 40 MPaS 19 mm trasmettitore di pressione riempito di olio trasmettitore di pressione di silicio diffuso prova di olio di acqua 2
Connessione elettrica e compensazione
19 mm trasmettitore di pressione riempito di olio trasmettitore di pressione di silicio diffuso prova di olio di acqua 3


Esempi di selezione
19 mm trasmettitore di pressione riempito di olio trasmettitore di pressione di silicio diffuso prova di olio di acqua 4
Suggerimenti per ordinare
1. prestare attenzione all'adattamento tra le dimensioni del nucleo e l'alloggiamento del trasmettitore durante l'assemblaggio per ottenere il tenuta impermeabile richiesta
2Durante l'assemblaggio, assicurarsi che l'allineamento sia verticale e applicare una pressione uniforme per evitare di bloccare o danneggiare la compensazionePiatto.
3Se il supporto di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni al nucleo a causa di deformazioni o piercing del diaframma.
5Tenere aperta all'atmosfera la porta di pressione del nucleo del manometro e impedire l'ingresso di acqua, vapore acqueo o sostanze corrosive nella camera di pressione negativa del nucleo.
6Se si verificano modifiche ai condotti dei perni, seguire l'etichetta sul nucleo effettivo per riferimento.
19 mm trasmettitore di pressione riempito di olio trasmettitore di pressione di silicio diffuso prova di olio di acqua 519 mm trasmettitore di pressione riempito di olio trasmettitore di pressione di silicio diffuso prova di olio di acqua 6
