1/2NPT Thread Connect Pressure Transmitter Sensor Flush Diaphragm Pressure Transmitter
Product Details
| Modello N.O.: | BPHT24-IX | Personalizzato: | OEM/ODM |
|---|---|---|---|
| Peso: | ~ 0,3 kg | Grado di precisione: | 00,5% |
| Materiale per le abitazioni: | 304 S.S. | Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata |
| Intervallo di pressione: | - 100kpa... 0kpa ~ 10kpa... 100MPa | Tipo di struttura: | Trasmettitore di pressione di silicio diffuso |
| Medium di misura: | Aria e liquidi | Classificazione IP: | Protezione IP65 |
| Evidenziare |
1/2NPT Thread Connect Pressure Transmitter Sensor,Sensore del trasmettitore di pressione Diaframma a scarico,1/2NPT Trasmettitore di pressione a scarico del diaframma |
||
Product Description

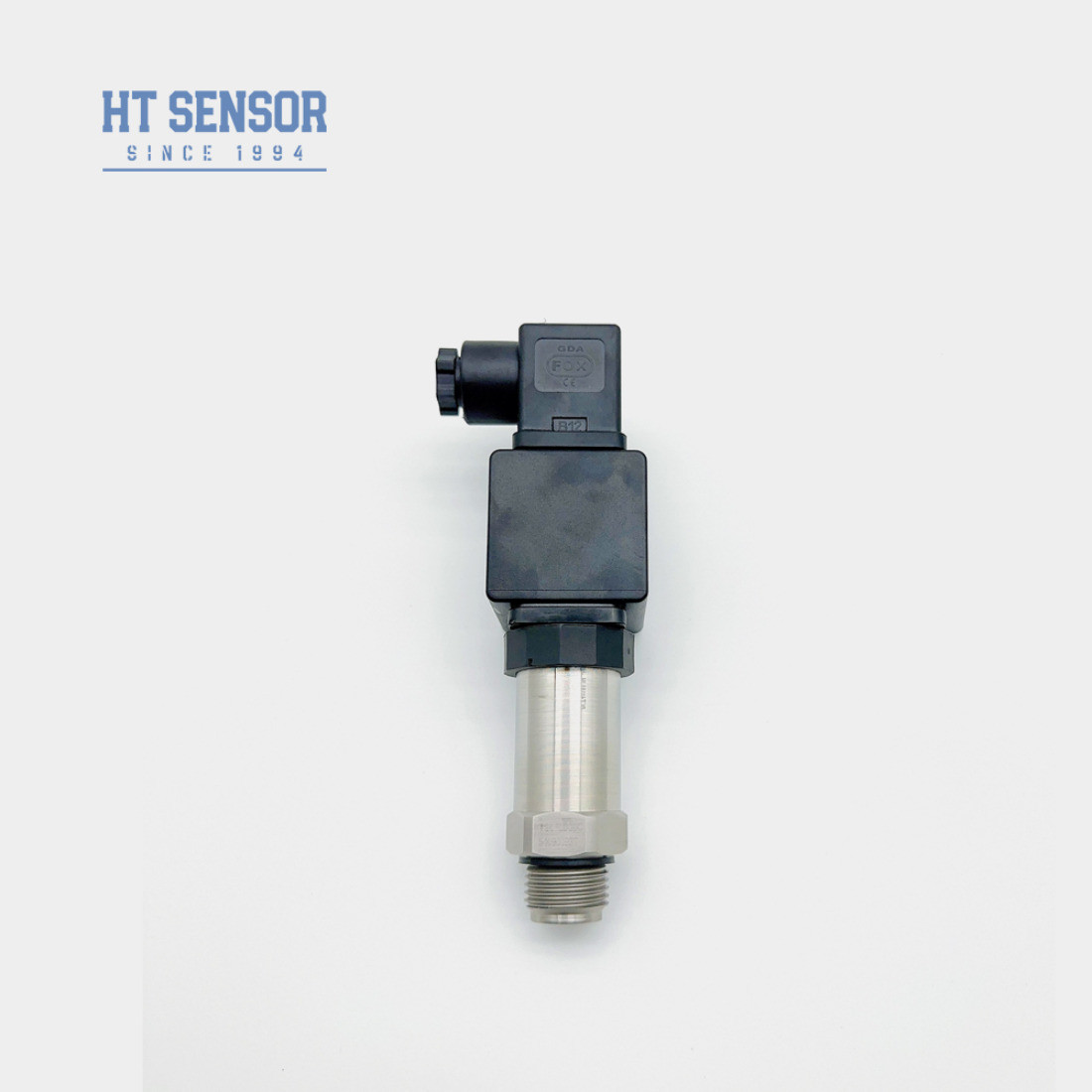

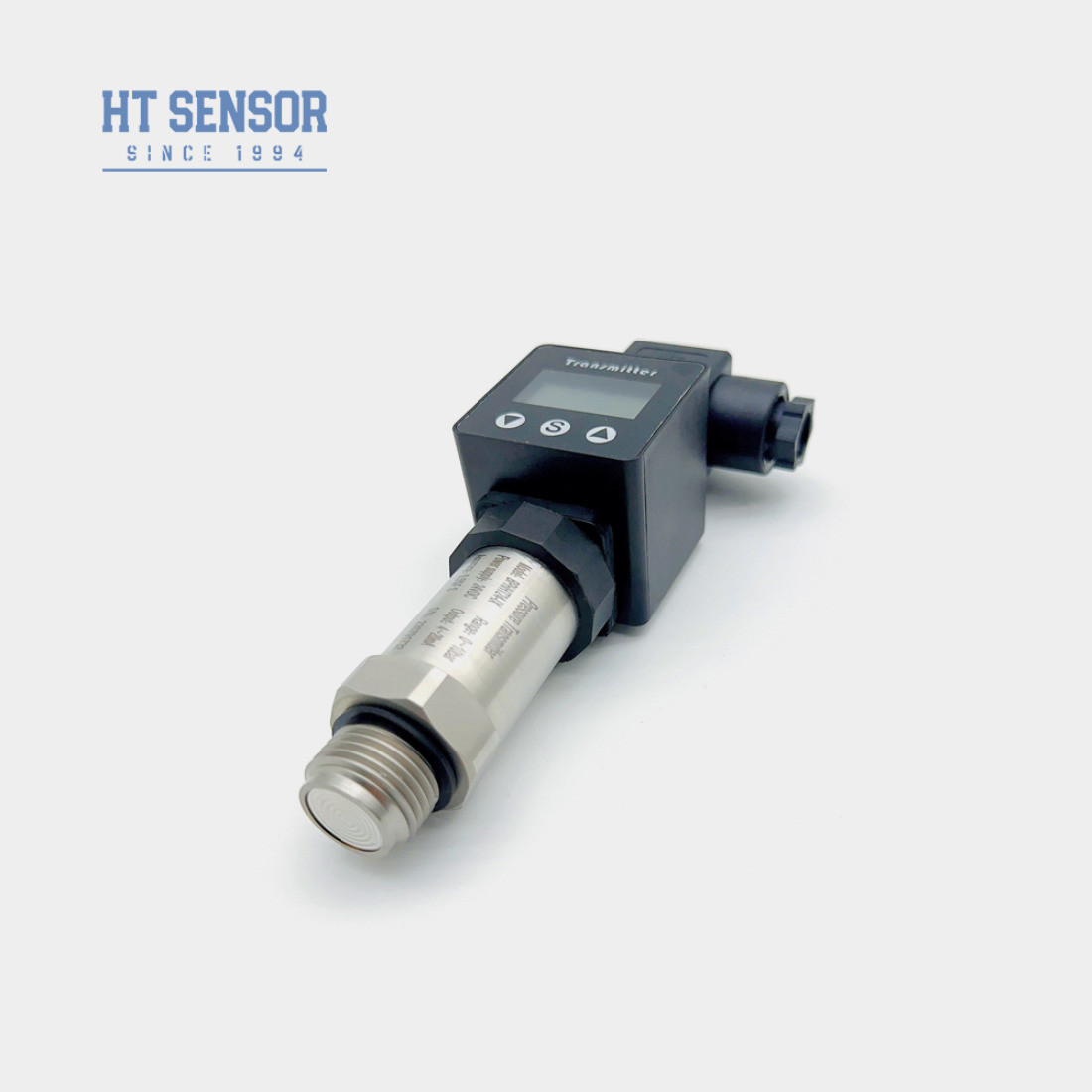

1/2NPT Thread Connect Flush Diaphragm Pressure Transmitter Sensor con DIN
BPHT24 PrisurgenzaTRiscattatore
Introduzione del sensore del trasmettitore di pressione:
Il trasmettitore di pressione BPHT24 utilizza come elemento di misurazione del segnale il nucleo di isolamento a resistenza alla pressione in silicio a diaframma piatto della serie HT.Il circuito di elaborazione del segnale si trova all'interno di un alloggiamento in acciaio inossidabileQuesto trasmettitore di pressione è utilizzato principalmente in luoghi in cui sono richieste condizioni igieniche elevate, garantendo un'efficacia e una sicurezza
misurazioni precise della pressione in ambienti igienici
Caratteristiche del prodottodi sensore del trasmettitore di pressione:
- Diverse opzioni di interfaccia di pressione
- Disegnati per applicazioni igieniche per prevenire la scalazione media
- Alta precisione con una struttura in acciaio completamente inossidabile
- Facile da pulire.
- Adatti per la misurazione di gas e liquidi non corrosivi con 316L
- Ideale per la protezione dell'ambiente e l'industria chimica
- Utilizzati nell'industria navale e aeronautica
- Adatti all'uso in ambito medico, biofarmaceutico e per l'igiene alimentareIndustria.
Parametri di prestazione:
| Intervallo di misura | 0~35Kpa...~20MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25°C | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi | 0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine | ± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70°C ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10g,55Hz 2kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex db IIC T6 Gb |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,15 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ̊20 mA | 12 ̊30VDC | 2/3/4 di filo |
| 010/20mA |
3 fili |
|
| 0/1 ¢5V | ||
| 0/110V | ||
| 0.5·4.5V | 5VDC | |
| Protocollo di comunicazione RS485 | 3.6 30 V / batteria | 4 fili |
Esempi di selezione:
Suggerimenti per ordinare:
1La scelta del luogo giusto di installazione è molto importante, evitando di installare in ambienti con vibrazioni, urti o alte temperature.in modo da non influenzare la precisione delle misure e la durata dell'apparecchiatura.
2.Per evitare danni all'apparecchiatura, evitare che la pressione superi l'intervallo nominale del trasmettitore di pressione; se è necessario misurare la pressione oltre l'intervallo nominale,deve essere selezionato il trasmettitore di pressione con l'intervallo nominale appropriato;.
3. Selezionare il materiale appropriato in base alle caratteristiche del mezzo misurato per evitare che il mezzo corrosi il trasmettitore di pressione.il trasmettitore di pressione di un materiale resistente alla corrosione deve essere selezionato.
4. selezionare il livello di protezione appropriato in base alle esigenze reali.scegliere un trasmettitore di pressione con un livello di protezione superiore
| Ordine Guida | ||||||||
| BPHT24 | Trasmettitore di pressione | |||||||
| Codice | Progetto di costruzione | |||||||
| IX | Visualizzazione del trasmettitore di pressione | IIC/III | Trasmettitore di pressione per apparecchiature industriali generali | |||||
| Intervallo di misura | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa o MPa | X: Indica l'intervallo di misurazione reale | |||||||
| Codice | Fornitore di energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Altri | |||||||
| Codice | Segnale di uscita | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Codice | Connessione a pressione | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| Codice | Connessione elettrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Uscita del cavo sigillato | |||||||
| B4 | 2088 Casing industriali | |||||||
| B5 | 2088 Casing industriali con display | |||||||
| B6 | Altri | |||||||
| Codice | Tipo di pressione | |||||||
| G | Pressione di misura | |||||||
| A | Pressione assoluta | |||||||
| S | Pressione di riferimento sigillata | |||||||
FQA:
R: Alta precisione, durata e prestazioni eccellenti.
2. D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo il servizio OEM e ODM
3Q: Qual è la vostra capacità produttiva?
A: Le nostre strutture di produzione possono produrre fino a 30.000 trasmettitori di sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna.
4D: Qual è il periodo di consegna tipico?
R: 5-8 giorni lavorativi per i modelli standard.
5D: Qual è il prezzo dei prodotti?
A: Prezzi competitivi con sconti per ordini di grandi quantità o partner a lungo termine.
6. Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
A: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà con le vostre domande in 24 ore, istruzione remota da rete PC èsempre disponibile.
