Informazioni dettagliate

Modello n.:	BP156	Mezzo di misurazione:	Liquido
Grado di precisione:	0,2 g	Intervallo di pressione:	0kpa~10kpa...5MPa
Grado di protezione IP:	ip65	Tipo di pressione:	Pressione di misura, pressione assoluta, pressione sigillata
Materiale dell'alloggiamento:	316L	Temperatura di compensazione:	-10 ℃ ~ 70 ℃
Temperatura operativa:	-20ºC ~ 80ºC	Temperatura di conservazione:	-40ºC ~ 120ºC
Materiale diaframma:	316L	Resistenza di isolamento:	100 mΩ 100vdc
Classificazione a prova di esplosione:	Ex db IIC T6 GB	Guarnizione O-ring:	Fabbricazione a partire da materie plastiche
Peso:	~ 0,05 kg
Evidenziare:	Sensore di pressione in acciaio inossidabile , Trasmettitore di pressione di olio e gas da 4 a 20 mA , HTsensore trasduttore di pressione con garanzia

Descrizione di prodotto

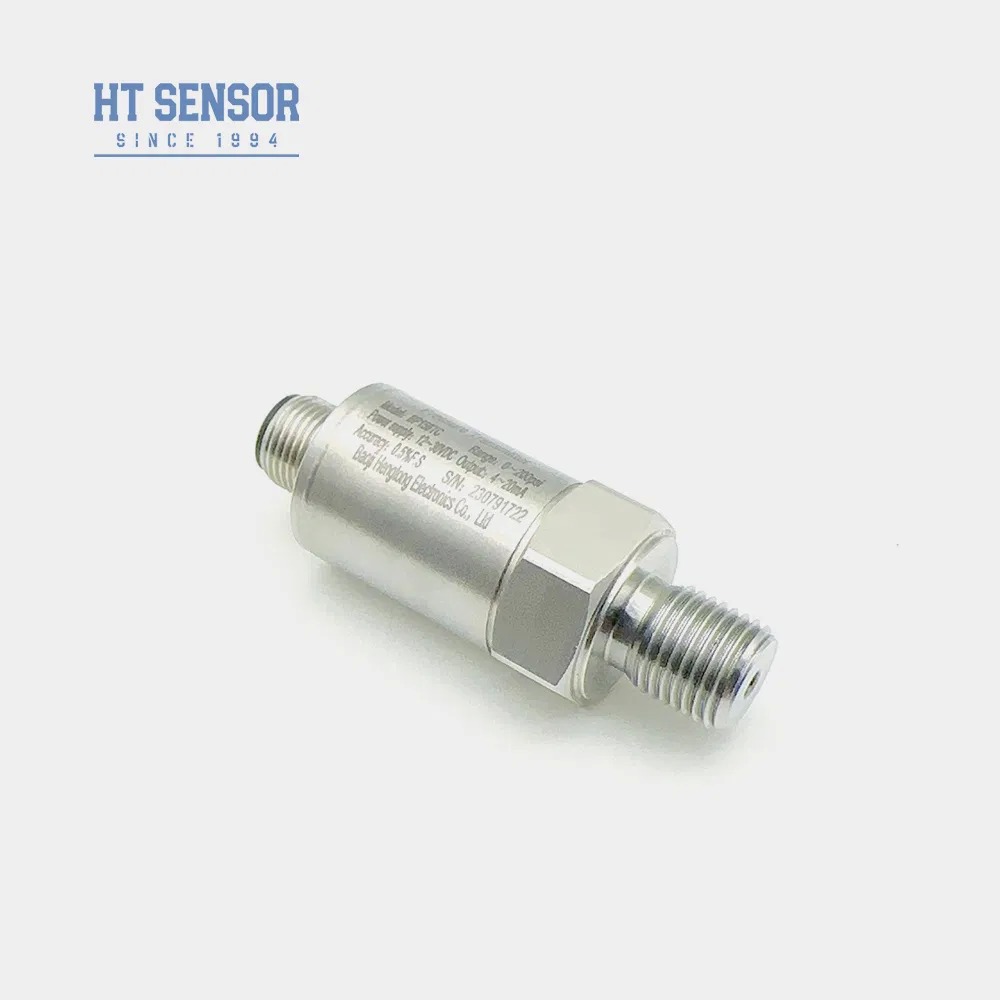

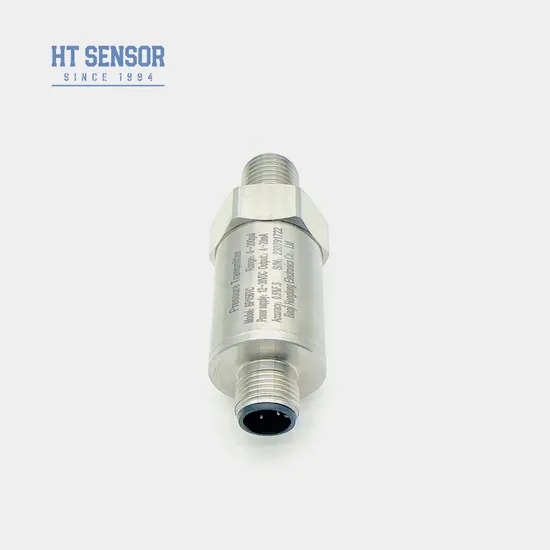

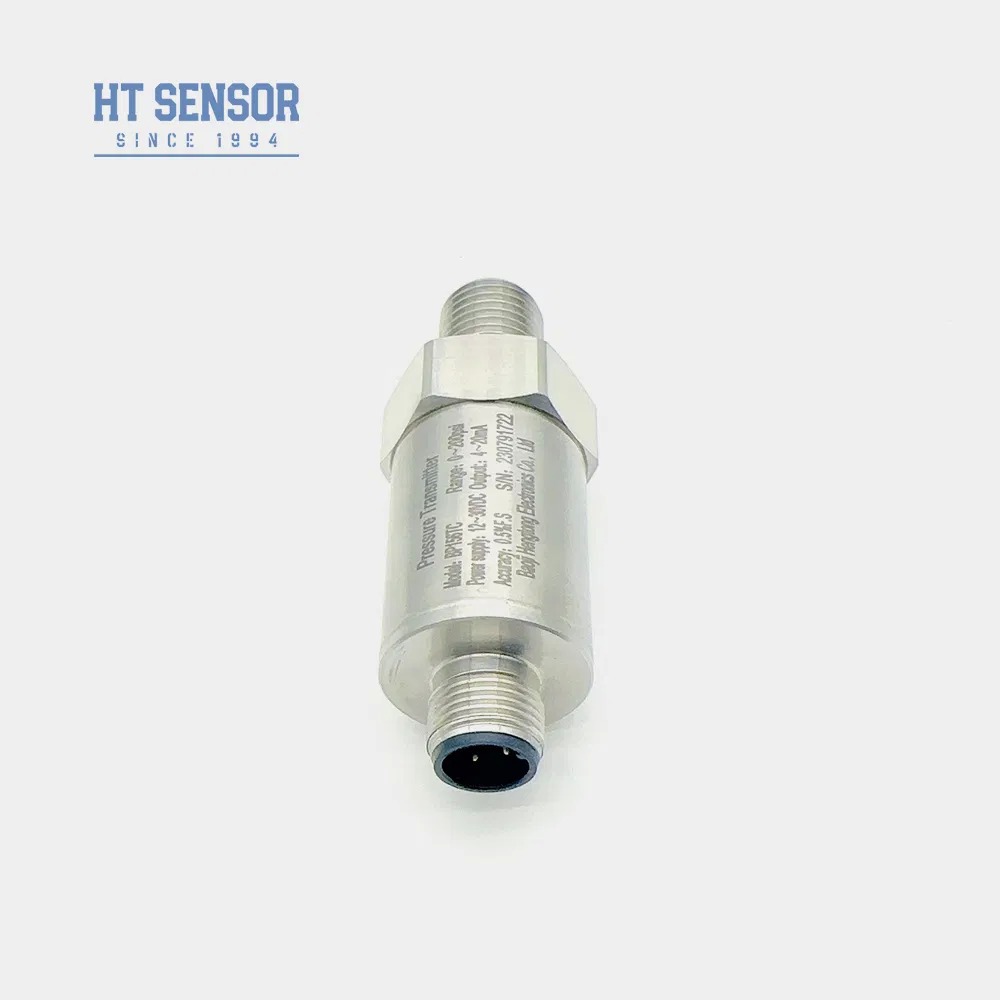

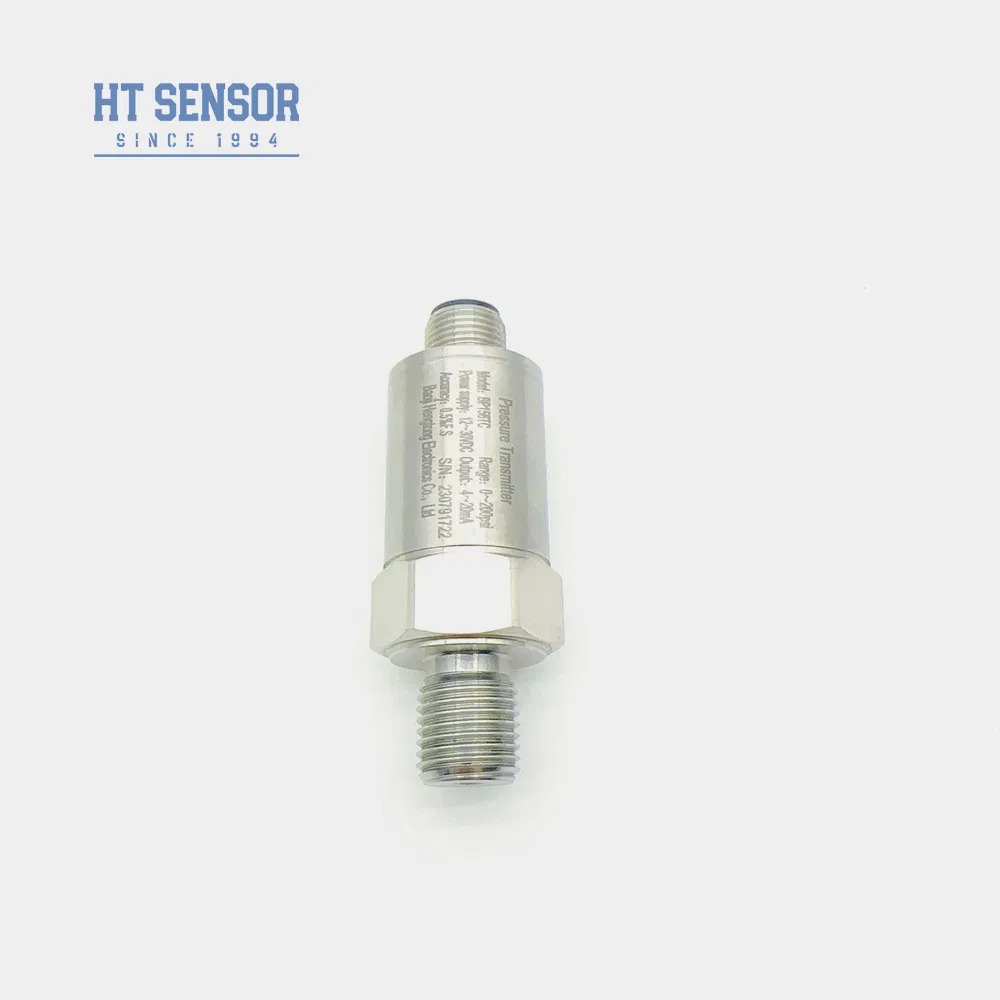

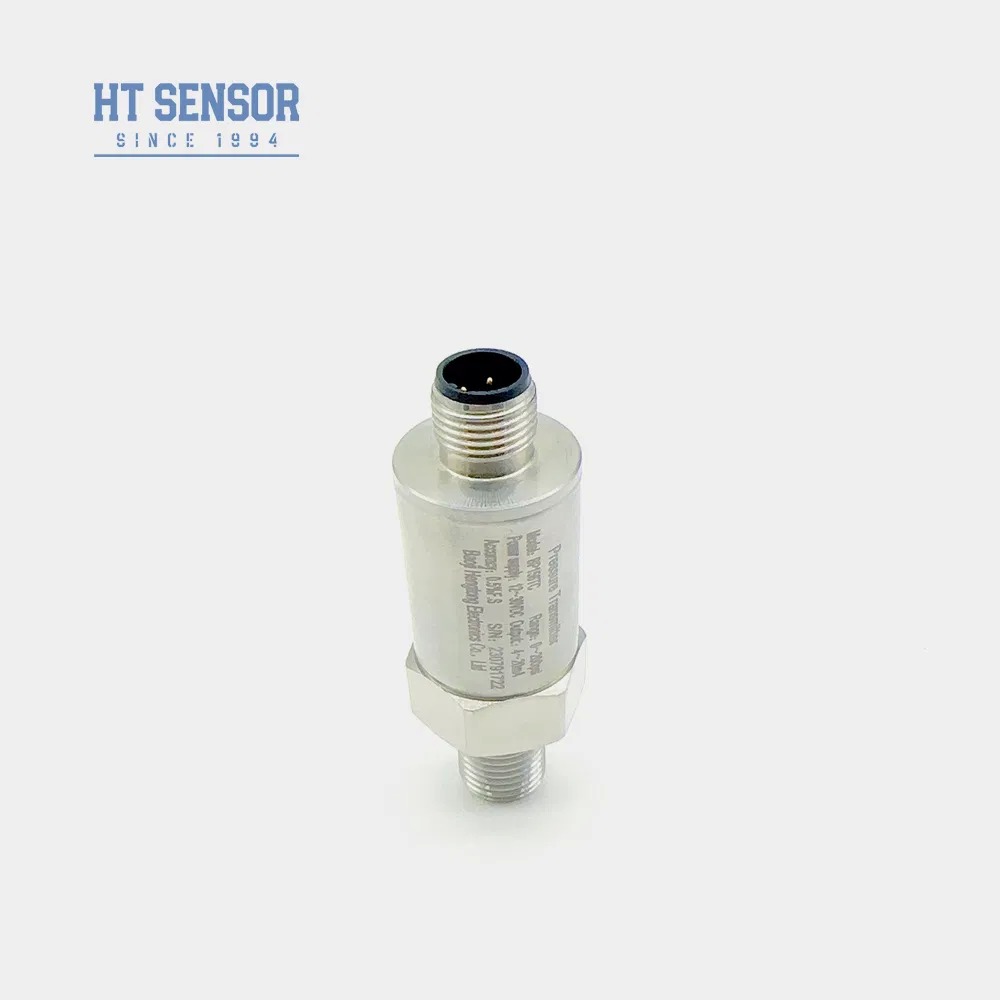

Trasmettitore di pressione BP156

Il trasmettitore di pressione BP156 utilizza la tecnologia del nucleo riempito d'olio con membrana isolante resistente alla pressione in silicio della serie HT come elemento di misurazione del segnale. Il circuito di elaborazione del segnale è alloggiato all'interno di un robusto involucro in acciaio inossidabile, che converte i segnali del sensore in segnali di uscita standard. Ogni unità viene sottoposta a test rigorosi e screening dell'invecchiamento di componenti, prodotti semilavorati e prodotti finiti per garantire prestazioni stabili e affidabili.

Caratteristiche principali

Ampio campo di misura con struttura in acciaio inossidabile
Disponibili molteplici configurazioni di interfaccia di pressione
Grado di protezione IP65 per ambienti gravosi
Capacità di calibrazione zero e fondo scala
Precisione di misurazione ad alta precisione

Applicazioni

Misura della pressione di gas e liquidi non corrosivi utilizzando acciaio inossidabile 316L
Applicazioni per l'industria navale e aeronautica
Monitoraggio dei processi industriali nei settori petrolifero, chimico, metallurgico, della produzione di energia e dell'idrologia
Sistemi di controllo idraulici e pneumatici

Specifiche prestazionali

Intervallo di misurazione	0kPa ~ 10kPa…5MPa
Tipo di pressione	Pressione relativa, pressione assoluta, pressione sigillata
Capacità di sovraccarico	≤ 1,5 volte il campo nominale
Precisione @ 25ºC	±0,25% (tip.) ±0,5% (max.)
Ripetibilità e isteresi	0,02%FS(tipico) 0,05%FS(massimo)
Stabilità a lungo termine	±0,1%FS/anno(tip.) ±0,2%FS/anno(max.)
Deriva della temperatura del punto zero	±0,02%FS/ºC(≤100KPa) ±0,01%FS/ºC(>100KPa)
Deriva termica su scala completa	±0,02%FS/ºC(≤100KPa) ±0,01%FS/ºC(>100KPa)
Risposta in frequenza	2,4 Khz
Temperatura di compensazione	0-70ºC (≤10MPa, personalizzabile)
Temperatura operativa	-20ºC~80ºC
Temperatura di conservazione	-40ºC~120ºC
Resistenza alle vibrazioni	10 g, 55 Hz ~ 2 kHz
Materiale dell'alloggiamento	Acciaio inossidabile 304, 316L
Materiale della membrana	Acciaio inossidabile 316L
Resistenza di isolamento	100 MΩ 100 V CC
Valutazione a prova di esplosione	Ex db IIC T6 Gb
Grado di protezione	IP65
Guarnizione O-Ring	Gomma fluorurata
Peso	~0,05 kg

Configurazione del segnale di uscita

Segnale di uscita	Tensione di alimentazione	Tipo di uscita
4~20 mA	12~30 VCC	2/3/4 fili
0~10/20 mA		3 fili
0/1~5V 0/1~10V 0,5~4,5 V	5 VCC

Esempi di selezione

Linee guida per l'ordinazione

Garantire la compatibilità dei supporti con i materiali a contatto con il prodotto
I modelli antideflagranti non includono testine display digitali
I trasmettitori con display LCD/LED richiedono un'alimentazione minima di 20 V CC
Installare dispositivi di protezione contro i fulmini e garantire un'adeguata messa a terra per un funzionamento affidabile
Per temperature inferiori a -20ºC, specificare la guarnizione O-ring in EPDM
Lunghezza cavo predefinita: 1,5 m (materiale polietilene)
Specificare requisiti speciali per vibrazioni, urti o interferenze elettromagnetiche

Guida all'ordinazione

BP15X | Trasmettitore di pressione analogico

Codice	Costruzione del contorno
5	Spina Packard
6	Cavo di uscita diretta sigillato da 1,5 metri
7	Connettore Mini Hirschmann
8	Connettore Hirschmann grande

Opzioni di configurazione

Intervallo di misurazione	0kPa ~ 10kPa…5MPa (0-X)Kpa o MPa X: indica il campo di misurazione effettivo
Alimentazione elettrica	D1: 24 V CC D2: 5 VCC D3: Altro
Segnale di uscita	S1: 4~20 mA CC S2: 1~5 VCC S3: 0~5 VCC S4: 0~10 mA CC S5: 0~20 mA CC S6: 0~10 VCC S7: 0,5~4,5 VCC
Connessione di pressione	J1: M20×1,5 J2: G1/2 J3: SOL1/4 J4: 16/7-20UNF J5: Altro (¢50,4 flangia)
Collegamento elettrico	B1: Hirschmann B2:PG7 B3: Uscita sigillata cavo 1,5 metri B4: Altro
Tipo di pressione	G: pressione relativa R: Pressione assoluta S: Pressione di riferimento sigillata

Domande frequenti

Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?

Alta precisione, durata e prestazioni eccellenti. Personalizzazione disponibile.

Posso personalizzare specifiche speciali?

Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo servizi OEM e ODM.

Qual è la vostra capacità produttiva?

I nostri impianti di produzione possono produrre fino a 30.000 trasmettitori di sensori di pressione al mese, in grado di soddisfare ordini su larga scala. Contatta in anticipo il nostro team di vendita per la pianificazione della produzione.

Qual è il periodo di consegna tipico?

5-8 giorni lavorativi per i modelli standard. I prodotti personalizzati possono variare.

Come vengono prezzati i prodotti? Eventuali sconti?

Prezzi competitivi con sconti per ordini all'ingrosso o partner a lungo termine.

Qual è la garanzia dei vostri prodotti? E il servizio post-vendita?

Garanzia 24 mesi dopo la spedizione. Il supporto post-vendita risponde entro 24 ore con disponibilità di assistenza remota tramite rete PC.
