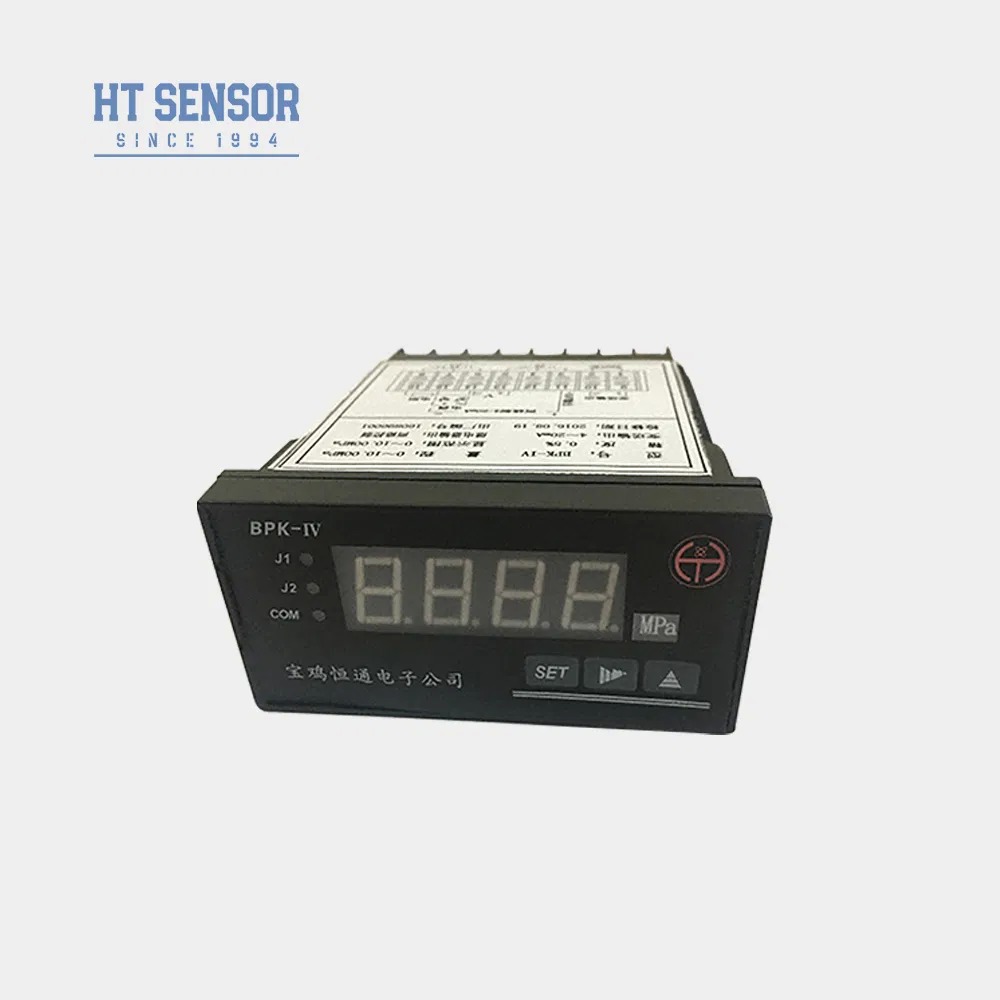

Manometro/Interruttore BPK-IV
Materiale plastico nero con funzionalità di controllo per applicazioni di strumentazione industriale.
Panoramica del Prodotto
I controller della serie BPK-IV combinano funzioni di visualizzazione, controllo e trasmissione per varie applicazioni di controllo automatico in ambienti industriali.
Caratteristiche Principali
- Molteplici opzioni di segnale di ingresso, tra cui RTD, termocoppia e segnali standard
- Calibrazione della portata del display per segnali non lineari e capacità di impostazione del segnale lineare
- Uscita di trasmissione isolata con risoluzione a 12 bit e portata regolabile
- Due uscite a relè configurabili per azioni di allarme alto/basso, alto/alto-alto o basso/basso-basso
Specifiche Tecniche
Alimentazione: 220VAC / 24VDC (±10%)
Ambiente Operativo: Temperatura ambiente 0~50°C; ≤85% umidità relativa; ambiente con gas non corrosivi
Parametri del Segnale di Ingresso
| Codice Segnale di Ingresso |
Segnale di Ingresso |
Portata del Display |
Risoluzione |
Precisione |
Impedenza di Ingresso |
| 00 | T TC | 0~400°C | 1°C | 0.2% | 100K |
| 01 | R TC | 0~1600°C | 1°C | 0.2% | 100K |
| 02 | J TC | 0~1200°C | 1°C | 0.2% | 100K |
| 03 | WRe3-WRe25 TC | 0~2300°C | 1°C | 0.2% | 100K |
| 04 | B TC | 350~1800°C | 1°C | 0.2% | 100K |
| 05 | S TC | 0~1600°C | 1°C | 0.2% | 100K |
| 06 | K TC | 0~1300°C | 1°C | 0.2% | 100K |
| 07 | E TC | 0~900°C | 1°C | 0.2% | 100K |
| 08 | Pt100 RTD | -200.~600.0°C | 0.1°C | 0.2% | (0.2mA) |
| 09 | Cu50 RTD | -50.0~150.0°C | 0.1°C | 0.2% | (0.2mA) |
| 10 | 0~375Ω pressione remota | Personalizzabile da -1999 a 9999 | Campionamento A/D a 16 bit | 0.2% | (0.2mA) |
| 11 | Divisore di corrente 0~75mV | | | 0.1% | 100K |
| 12 | 0~30mV | | | 0.1% | 100K |
| 13 | Segnale standard 0~5V | | | 0.1% | 100K |
| 14 | Segnale standard 1~5V | | | 0.1% | 100K |
| 15 | Segnale standard 0~10V | | | 0.1% | 100K |
| 16 | Segnale standard 0~10 mA | | | 0.1% | 20Ω |
| 17 | Segnale standard 0~20 mA | | | 0.1% | 20Ω |
| 18 | Segnale standard 4~20 mA | | | 0.1% | 20Ω |
Uscita Corrente Analogica
| Segnale di Uscita di Trasmissione |
Uscita di Corrente |
Portata di Trasmissione |
Tensione Isolato |
Risoluzione Massima |
Precisione |
Capacità di Carico |
Tensione a Circuito Aperto |
| 00 | 4~20 mA | Trasmettere i dati all'interno della portata al segnale di corrente standard | 1500V | 12 bit | 0.3% | ≤500Ω | 15V |
| 01 | 0~20mA | | | | | |
Questo prodotto è fabbricato con segnali di corrente in uscita da 4~20 mA o 0~20 mA. Per i requisiti di uscita di tensione, sono disponibili ordini personalizzati oppure gli utenti possono collegare resistenze esterne (250Ω o 500Ω) per la conversione di tensione 1~5V, 0~5V o 0~10V (la precisione della resistenza influisce direttamente sull'accuratezza della tensione di uscita).
Specifiche dell'Uscita a Relè
| Tensione |
Corrente Massima (Carico Resistivo) |
Corrente Massima (Carico Induttivo) |
Durata del Relè |
| 250V/120V | 3A CA / 2A CC | 0.3A CA / 0.2A CC | >100.000 cicli |
| 120V/48V | 4A CA / 3A CC | 0.4A CA / 0.3A CC |
| <48V | 5A CA / 4A CC | 0.5A CA / 0.4A CC |
Funzionalità Aggiuntive
- Alimentazione esterna DC24V/30mA per il funzionamento del trasmettitore
- Compensazione automatica della temperatura per sensori a termocoppia
- Funzionalità di protezione dalla disconnessione
Dimensioni del Modello
| Modello |
Dimensione d'Ingombro |
Dimensione di Uscita del Pannello (mm) |
Note |

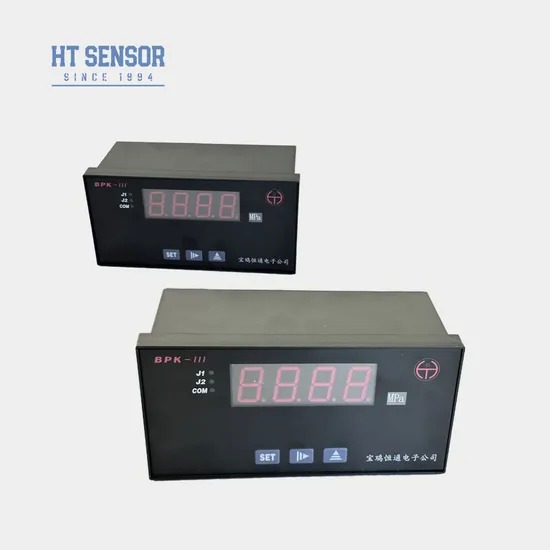

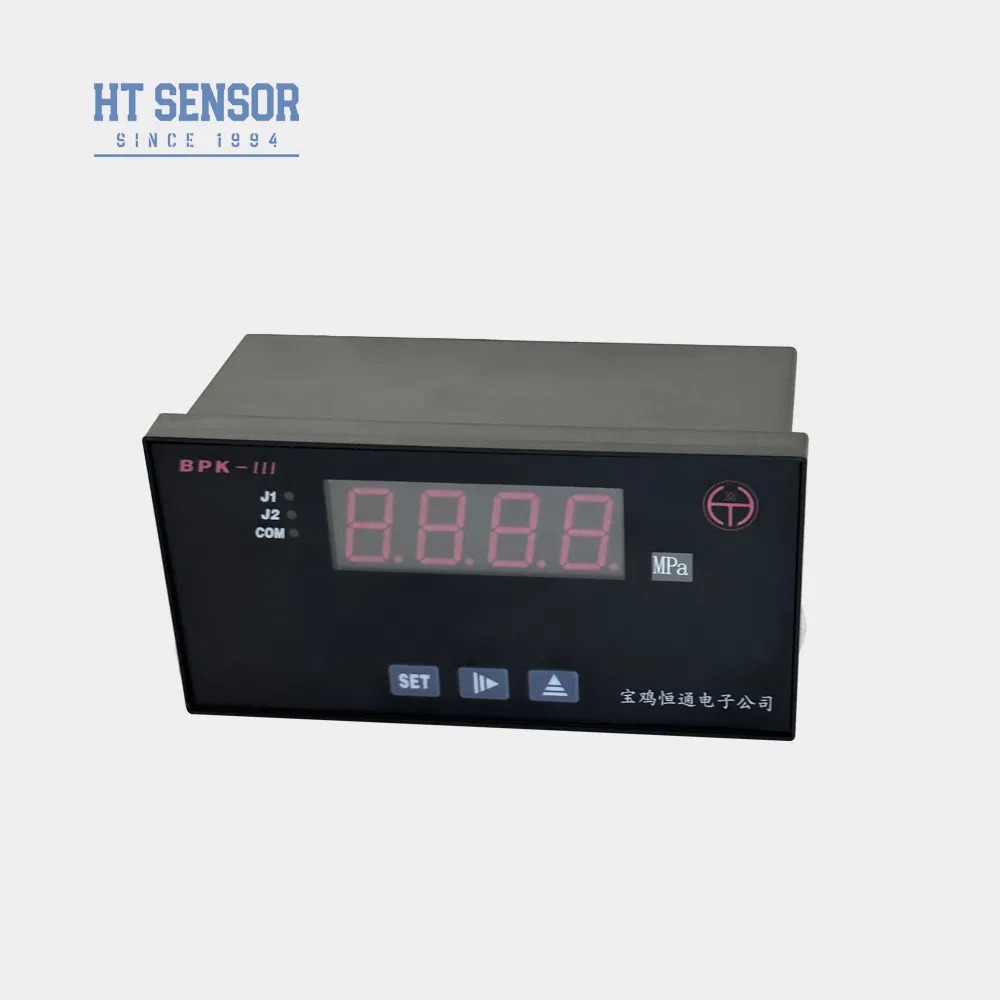

| BPK-IIIS1 | 160×80×80 (Orizzontale) | 152+0.8×76+0.7 | |
| BPK-IIIS2 | 96×48×112 (Orizzontale) | 92+0.7×44+0.5 | |

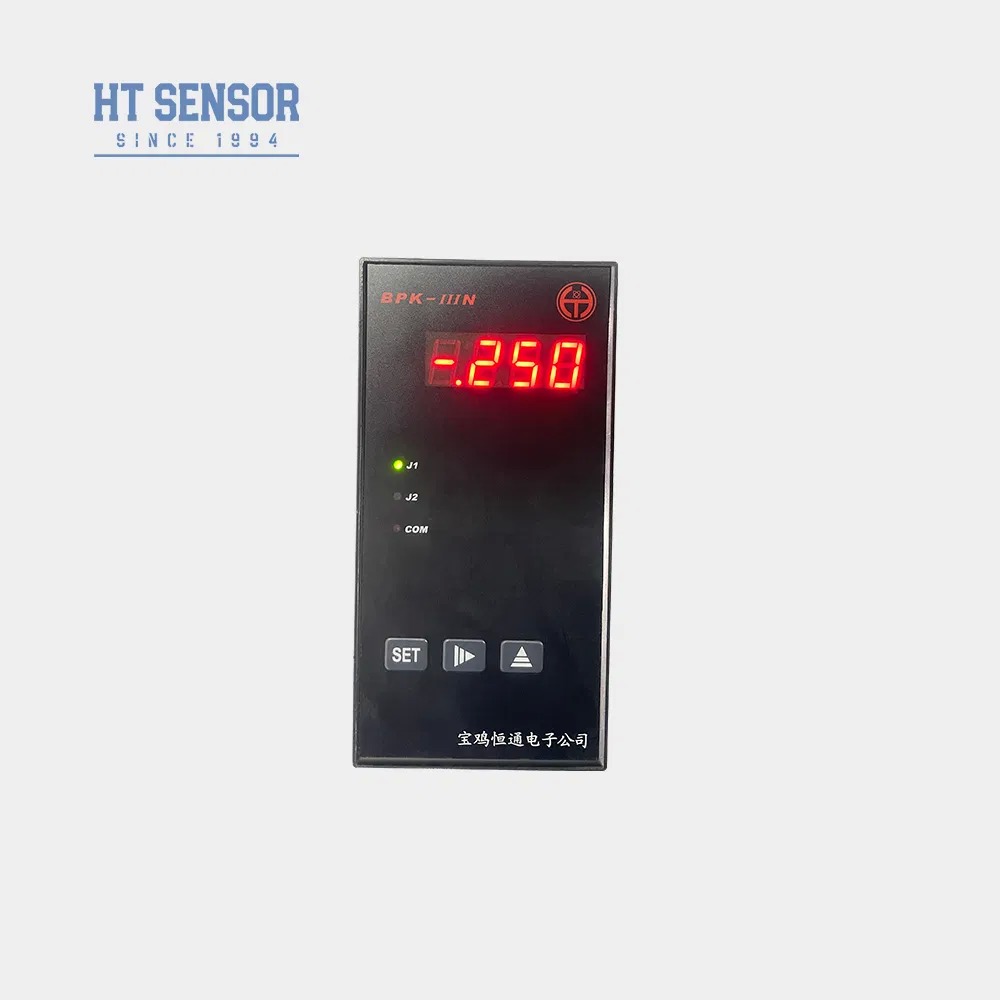

| BPK-IIIN1 | 80×160×80 (Verticale) | 76+0.7×152+0.8 | |
| BPK-IIIN2 | 48×96×112 (Verticale) | 44+0.5×92+0.7 | |
| BPK-IIIF1 | 96×96×112 (Quadrato) | 92+0.7×92+0.7 | |
| BPK-IIIF2 | 48×48×108 (Quadrato) | 44+0.5×44+0.5 | Con lampada di allarme J2 senza relè J2 |
| BPK-IIIF3 | 72×72×112 | 67+0.7×67+0.7 | |
Domande Frequenti
Quali sono le caratteristiche dei vostri trasmettitori con sensore di pressione?
Alta precisione, durata ed eccellenti prestazioni. Personalizzazione disponibile.
Posso personalizzare specifiche speciali?
Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo servizi OEM e ODM.
Qual è la vostra capacità produttiva?
I nostri impianti di produzione possono produrre fino a 30.000 trasmettitori con sensore di pressione al mese, garantendo la possibilità di soddisfare ordini su larga scala. Si consiglia di contattare in anticipo il nostro team di vendita per la programmazione della produzione e della consegna.
Qual è il periodo di consegna tipico?
5-8 giorni lavorativi per i modelli standard. I prodotti personalizzati possono variare.
Come vengono valutati i prodotti? Ci sono sconti?
Prezzi competitivi con sconti disponibili per ordini all'ingrosso o partnership a lungo termine.
Qual è la garanzia dei vostri prodotti? E il servizio post-vendita?
Garanzia di 24 mesi dalla data di spedizione. Il nostro team post-vendita risponde alle richieste entro 24 ore, con supporto remoto tramite rete PC sempre disponibile.
