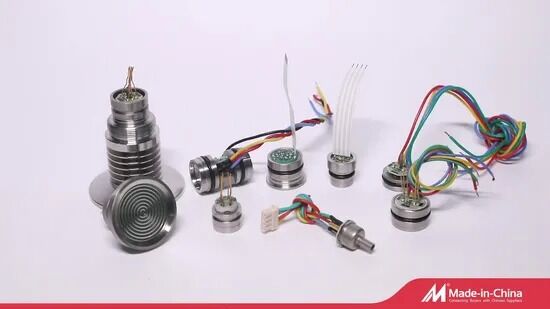

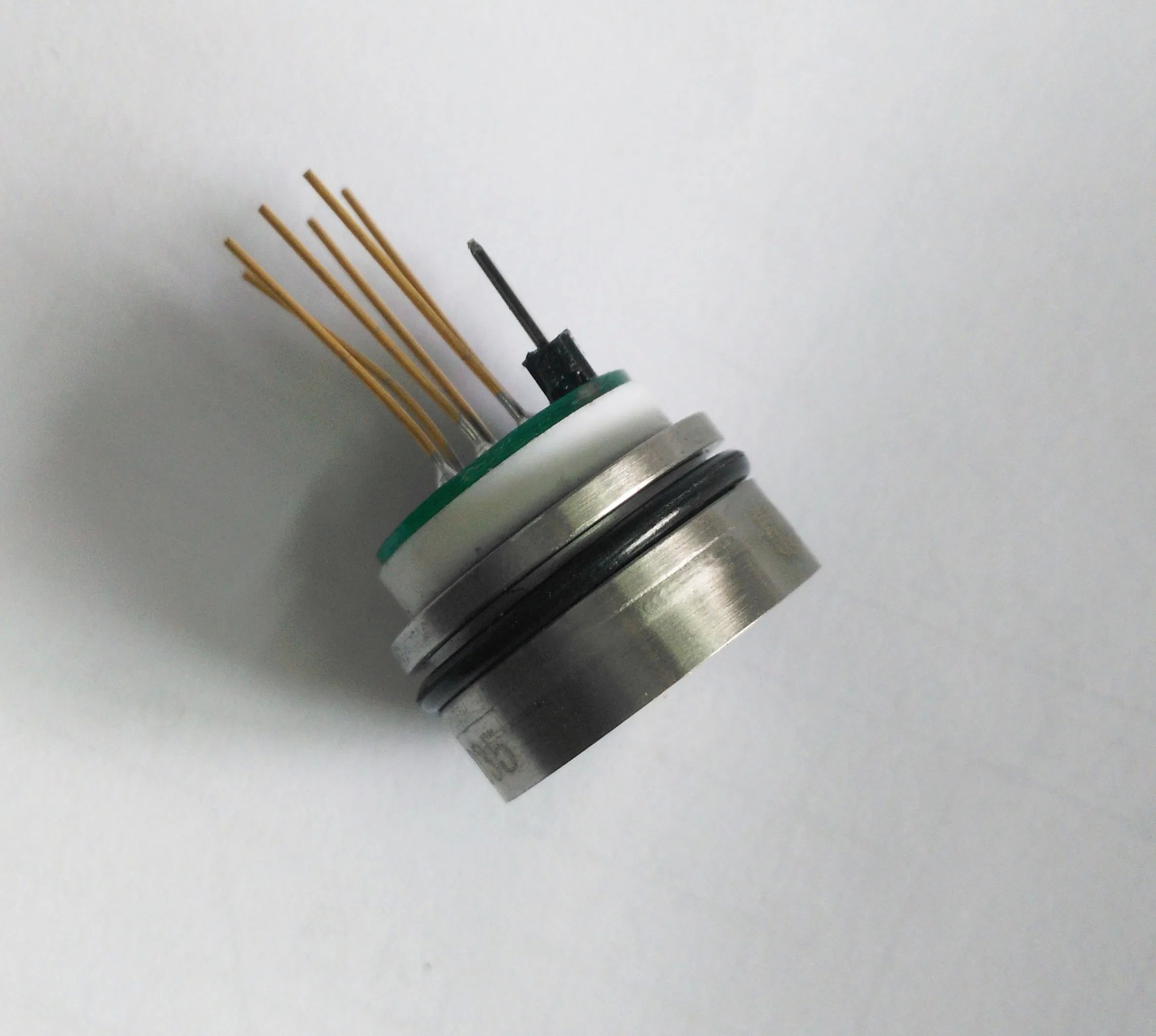

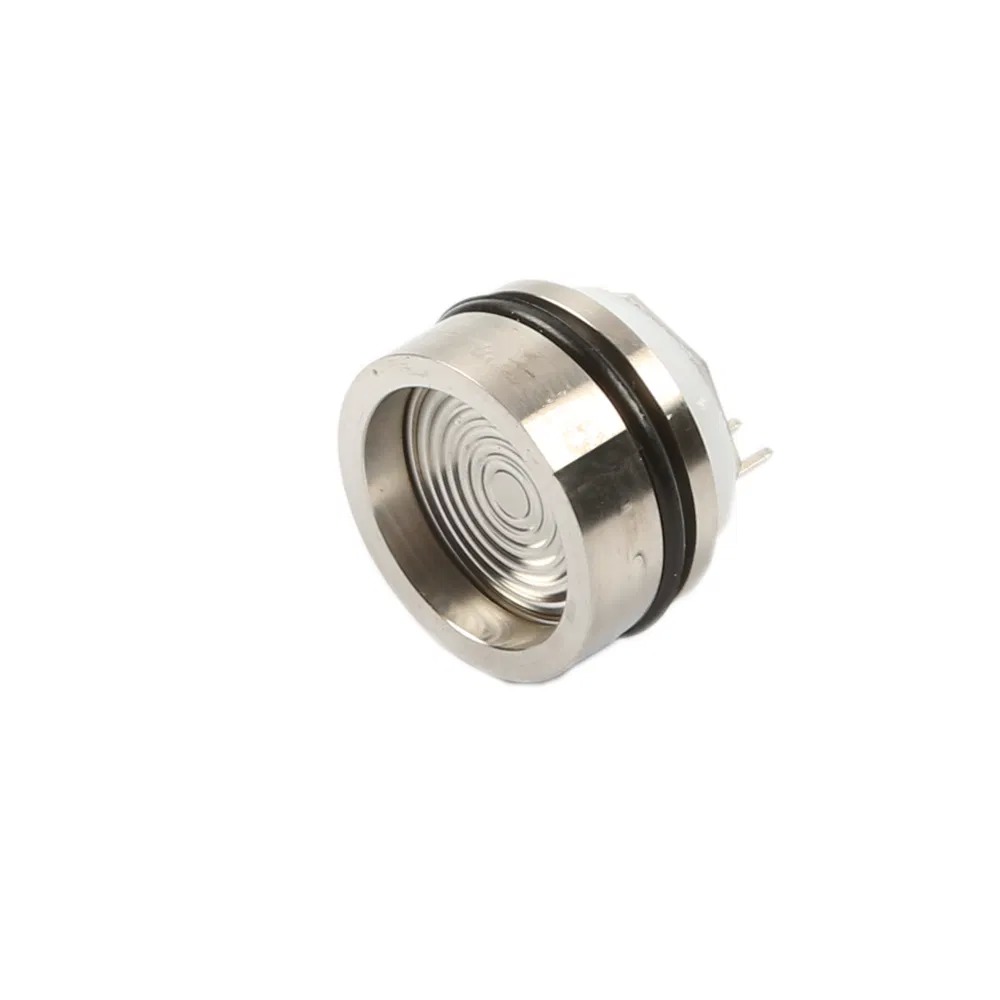

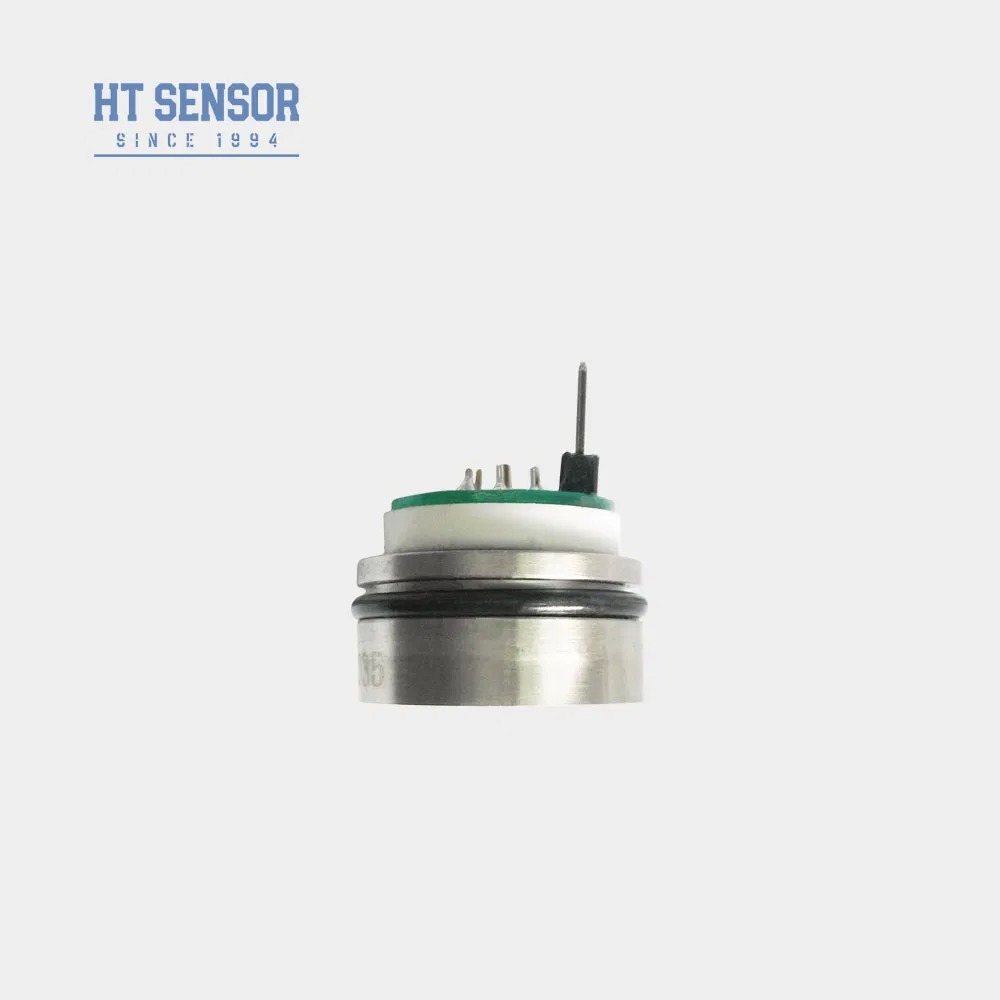

Cella sensore di pressione HT26V Baoji Hengtong
Caratteristiche del prodotto
- Alimentazione a tensione costante con uscite di segnale standard
- Elevata affidabilità ed eccellente stabilità
- Altezza compatta di 7 mm con opzioni strutturali personalizzabili
Applicazioni
- Siti di processo industriali tra cui petrolio, chimica, metallurgia, energia e idrologia
- Industrie navali e aeronautiche
- Sistemi di controllo idraulici e pneumatici
- Applicazioni di controllo di processo
Prestazioni elettriche
- Alimentazione: ≤10VDC
- Uscita tensione di modo comune: 50% dell'ingresso (tipico)
- Impedenza di ingresso: 4KΩ~20KΩ
- Impedenza di uscita: 2.5KΩ~6KΩ

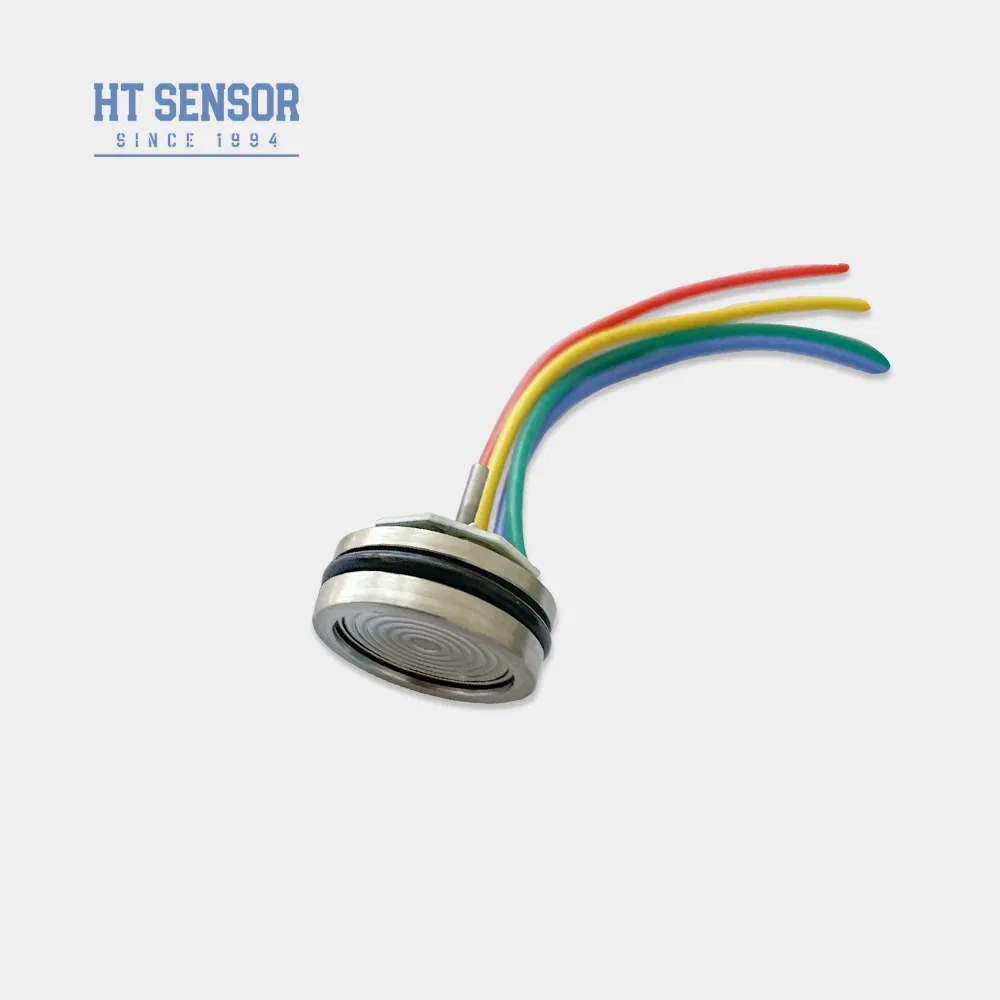

- Connessione elettrica: filo ad alta temperatura da 100 mm, cavo a nastro e connettori a pin
Parametri di prestazione
| Campo di misura | Manometrico (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa |
|---|
| Assoluto (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA |
|---|
| Sigillato (S) | 3500KPaS, 7MPaS, 10MPaS |
|---|
| Parametro | Tip | Max | Unità |
|---|
| Non linearità | ±0.15 | ±0.3 | %F.S |
| Ripetibilità | 0.05 | 0.1 | %F.S |
| Isteresi | 0.05 | 0.1 | %F.S |
| Uscita offset zero | 0±1 | 0±2 | mV |
| Uscita fondo scala (≤20KPa) | 50±1 | 50±2 | mV |
| Uscita fondo scala (≥35kPa) | 100±1 | 100±2 | mV |
| Deriva termica offset zero (≤20KPa) | ±1 | ±2.5 | %F.S |
| Deriva termica offset zero (≥35kPa) | ±0.8 | ±1.5 | %F.S |
| Deriva termica fondo scala (≤20KPa) | ±1 | ±2 | %F.S |
| Deriva termica fondo scala (≥35kPa) | ±0.8 | ±1.5 | %F.S |
| Temperatura compensata (≤20KPa) | 0~50 | | ºC |
| Temperatura compensata (≥35kPa) | 0~70 | | ºC |
| Temperatura di esercizio | -20~80 | | ºC |
| Temperatura di stoccaggio | -40~125 | | ºC |
| Sovraccarico consentito | 3 volte la scala completa | | |
| Pressione di scoppio | 5X la scala completa | | |
| Stabilità a lungo termine | 0.2 % | | F.S/Anno |
| Materiale del diaframma | 316L | | |
| Resistenza di isolamento | ≥200MΩ 100VDC | | |
| Vibrazione | Nessun cambiamento in condizioni di 10gRMS, da 20Hz a 2000Hz | | |
| Urti | 100g, 11ms | | |
| Tempo di risposta | ≤1ms | | |
| Guarnizione O-ring | Gomma nitrilica o gomma fluorurata | | |
| Mezzo di riempimento | Olio siliconico | | |
| Peso | ~25g | | |
Parametri testati a tensione costante di 10V e temperatura ambiente di 25ºC
Costruzione del contorno
Tubo di pressione<3.5MPaS
Tubo di pressione normale ≥3.5MPaS<40MPaS
Connessione elettrica e compensazione
Esempi di selezione
Suggerimenti per l'ordine
1. Assicurarsi la corretta aderenza tra le dimensioni del nucleo e l'alloggiamento del trasmettitore durante il montaggio per ottenere la tenuta all'aria richiesta
2. Durante il montaggio dell'alloggiamento, mantenere l'allineamento verticale e applicare una pressione uniforme per evitare inceppamenti o danni alla piastra di compensazione
3. Fornire istruzioni speciali al momento dell'ordine se il mezzo misurato non è compatibile con il diaframma del nucleo e il materiale dell'alloggiamento (316L)
4. Evitare di premere il diaframma del sensore con le mani o oggetti appuntiti per evitare danni da deformazione o perforazione
5. Mantenere la porta di pressione del nucleo della pressione manometrica aperta all'atmosfera e impedire l'ingresso di acqua, vapore acqueo o mezzi corrosivi nella camera a pressione negativa del nucleo
6. Per eventuali modifiche ai terminali dei pin, fare riferimento all'etichetta sul nucleo effettivo per una corretta connessione
