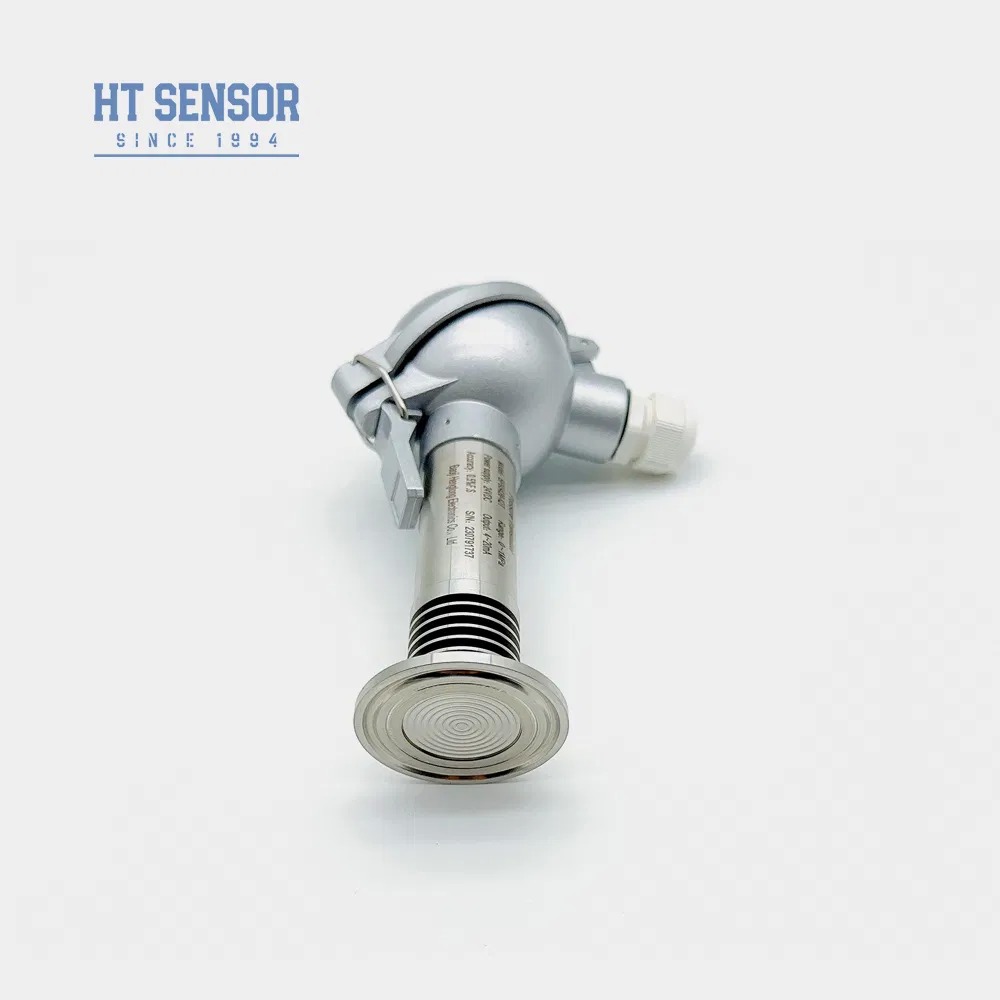

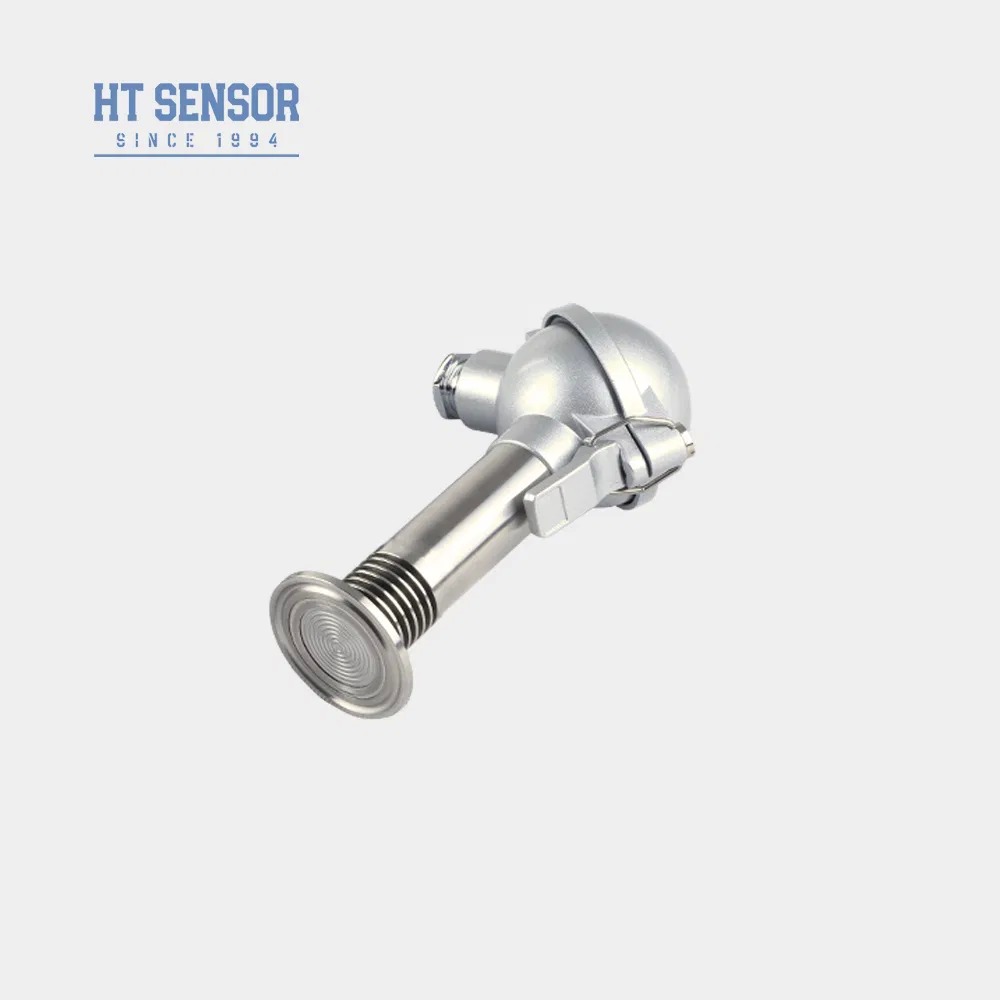

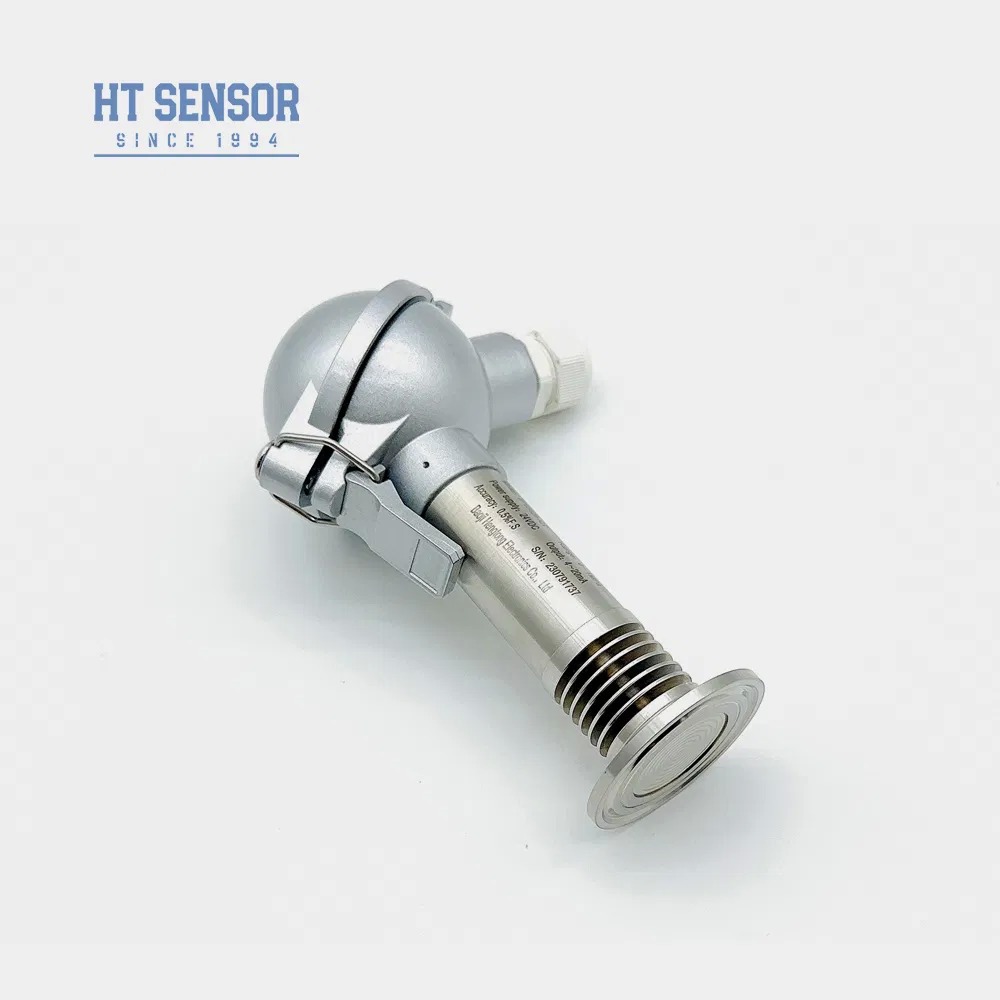

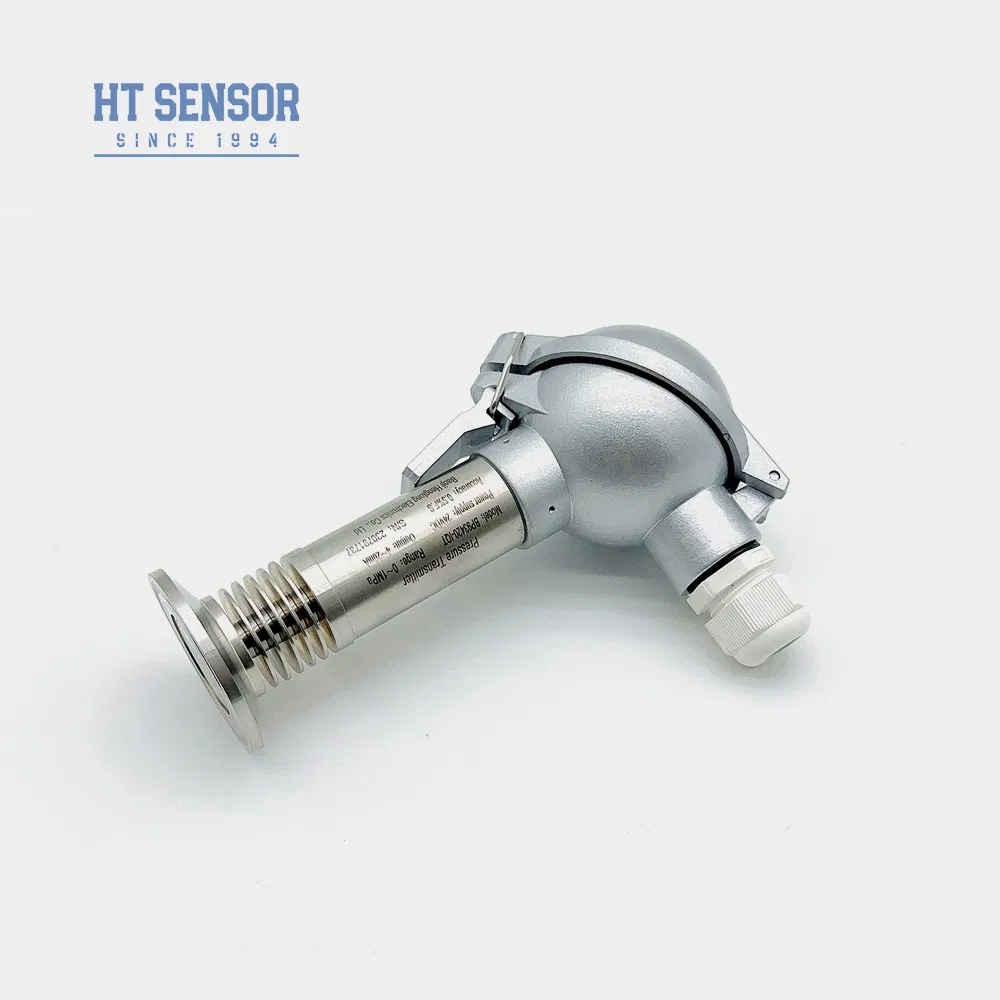

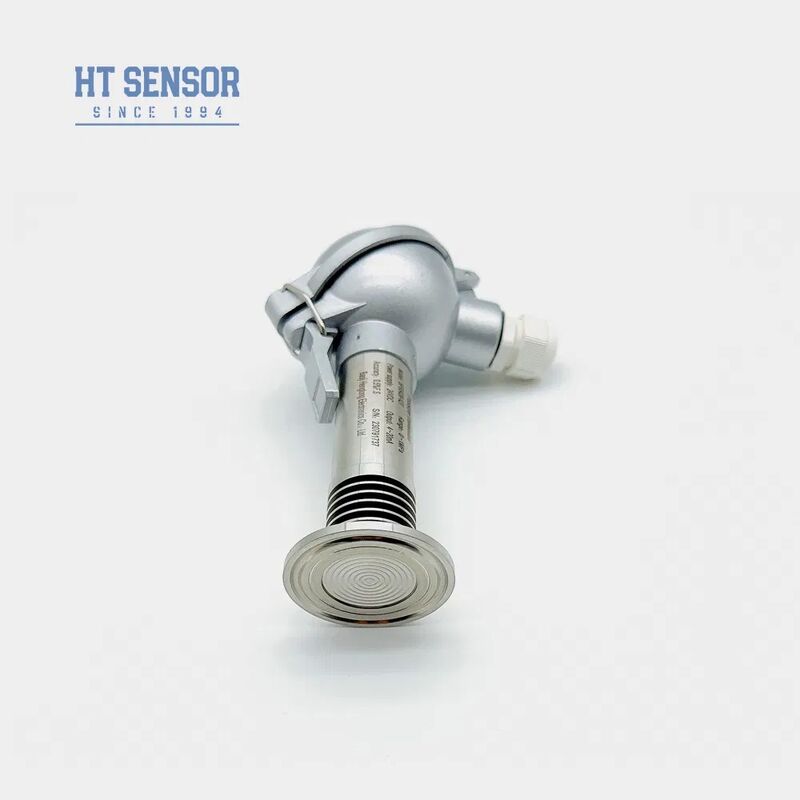

BP93420-IQT Trasmettitore ad alta pressione a temperatura con diaframma a scarico

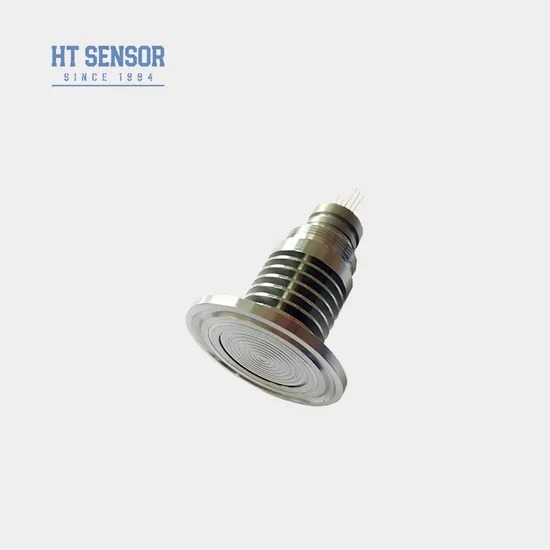

Il trasmettitore di pressione BP93420-IQT utilizza come elemento di misurazione del segnale la tecnologia del nucleo riempito di olio di isolamento di resistenza alla pressione in silicio della serie HT.con una lunghezza massima di 20 mm o più, questo progetto garantisce connessioni precise tra l'interfaccia di processo e il diaframma di misura.prestazioni affidabili evitando efficacemente il blocco del foro a pressione da parte dei media cristallizzanti.
Caratteristiche del prodotto
- Ampia gamma di misura con varie opzioni di interfaccia di pressione
- Diverse configurazioni del segnale di uscita
- Calibrazione regolabile a zero e a scala completa
- Alta precisione con più connessioni di processo sterili
Applicazioni
- Misurazione di gas e liquidi non corrosivi compatibili con materiali 316L
- Industria medica, biofarmaceutica e di igiene alimentare per la lavorazione sterile
- Industria cartacea e chimica, monitoraggio del livello delle acque reflue e delle bevande
- Sistemi di controllo idraulici e pneumatici
Parametri delle prestazioni
| Intervallo di misura |
- 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| Tipo di pressione |
Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico |
≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC |
±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità |
≤ 0,1%FS |
| Isteresi |
≤ 0,1%FS |
| Stabilità a lungo termine |
± 0,1% F.S./anno ((tipico) ± 0,2% F.S./anno ((massimo) |
| Drift di temperatura del punto zero |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza |
2.4Khz |
| Temperatura di compensazione |
0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento |
-20°C~80°C |
| Temperatura di conservazione |
-40°C~120°C |
| Vibrazione |
10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni |
304316L |
| Materiale del diaframma |
316L |
| Resistenza all'isolamento |
100MΩ 100VDC |
| Classificazione a prova di esplosione |
Ex db IIC T6 Gb |
| Classificazione di protezione |
Protezione IP65 |
| Sigillo O-Ring |
Fabbricazione a partire da materie plastiche |
| Peso |
~ 0,5 kg |
Specifiche del segnale di uscita
| Segnale di uscita |
Tensione di alimentazione |
Tipo di uscita |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 di filo |
| 0~10/20mA |
|
3 fili |
0/1 ~ 5V
0/1 ~ 10V
0.5 ~ 4.5V |
5VDC |
|
| Protocollo di comunicazione RS485 |
3.6 ~ 30V / batteria |
4 fili |
Informazioni sull'ordine
Suggerimenti per ordinare
- Assicurarsi che il mezzo di misurazione sia compatibile con i materiali di contatto del prodotto
- I modelli a prova di esplosione non comprendono teste di visualizzazione digitale
- I trasmettitori con display LCD o LED richiedono una alimentazione ≥ 20VDC
- Installare dispositivi di protezione da fulmini e assicurare una corretta messa a terra per un funzionamento affidabile
- Per le temperature di funzionamento inferiori a -20oC, selezionare i sigilli EPDM O-ring
- Lunghezza predefinita del cavo è di 1,5 m (materiale polietilene)
- Specificare i requisiti speciali per le vibrazioni, gli urti o le interferenze elettromagnetiche
Guida agli ordini
| BP93420XX |
Trasmettitore di pressione |
| Codici di progettazione |
| IB |
Trasmettitore di pressione generale |
| IX |
Visualizzazione del trasmettitore di pressione |
| IE |
Trasmettitore di pressione per l'aviazione resistente agli urti |
| IIC/III |
Trasmettitore di pressione industriale generale/display |
| Se |
Trasmettitore di pressione a prova di umidità |
| IIE/IIIE |
Trasmettitore di pressione generale/display |
| IN |
Trasmettitore di pressione dedicato per aria condizionata |
| IC |
Trasmettitore ad alta pressione a temperatura |
| QI1/QI2 |
Grandi diaframmi/trasmettitori ad alta pressione |
| Intervallo di misura |
- 100kPa... 0kPa ~ 35kPa... 3,5MPa
(0-X) Kpa o MPa. |
| Codici dell'alimentazione |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Altri |
| Codici del segnale di uscita |
| S1 |
4~20mADC |
| S2 |
1 ~ 5VDC |
| S3 |
0~5VDC |
| S4 |
0~10mADC |
| S5 |
0~20mADC |
| S6 |
0~10VDC |
| S7 |
0.5~4.5VDC |
| Codici di connessione a pressione |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Altri |
| Codici di connessione elettrica |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Uscita del cavo sigillato |
| B4 |
2088 Casing industriali |
| B5 |
2088 Casing industriali con display |
| B6 |
Altri |
| Codici di tipo di pressione |
| G |
Pressione di misura |
| A |
Pressione assoluta |
| S |
Pressione di riferimento sigillata |
Domande frequenti
Quali sono le caratteristiche dei vostri trasmettitori di pressione?
Alta precisione, durabilità e prestazioni eccellenti.
Posso personalizzare le specifiche speciali?
Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche.
Qual è la vostra capacità di produzione?
I nostri stabilimenti di produzione possono produrre fino a 30.000 trasmettitori per sensori di pressione al mese, in grado di soddisfare ordini su larga scala.Contattare il nostro team di vendita in anticipo per la produzione e la consegna di pianificazione.
Qual e' il periodo di consegna tipico?
5-8 giorni lavorativi per i modelli standard.
Come sono i prezzi dei prodotti?
Prezzi competitivi con sconti per gli ordini di massa o per i partner a lungo termine.
Qual è la garanzia dei vostri prodotti?
Il nostro team di assistenza post-vendita risponde entro 24 ore, con supporto remoto per la rete PC disponibile.
