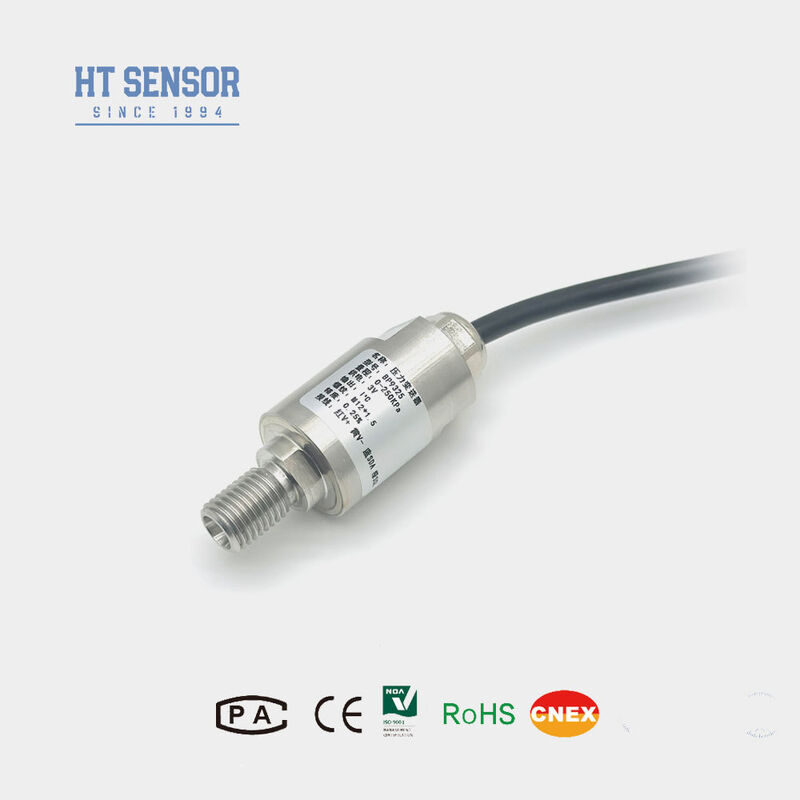

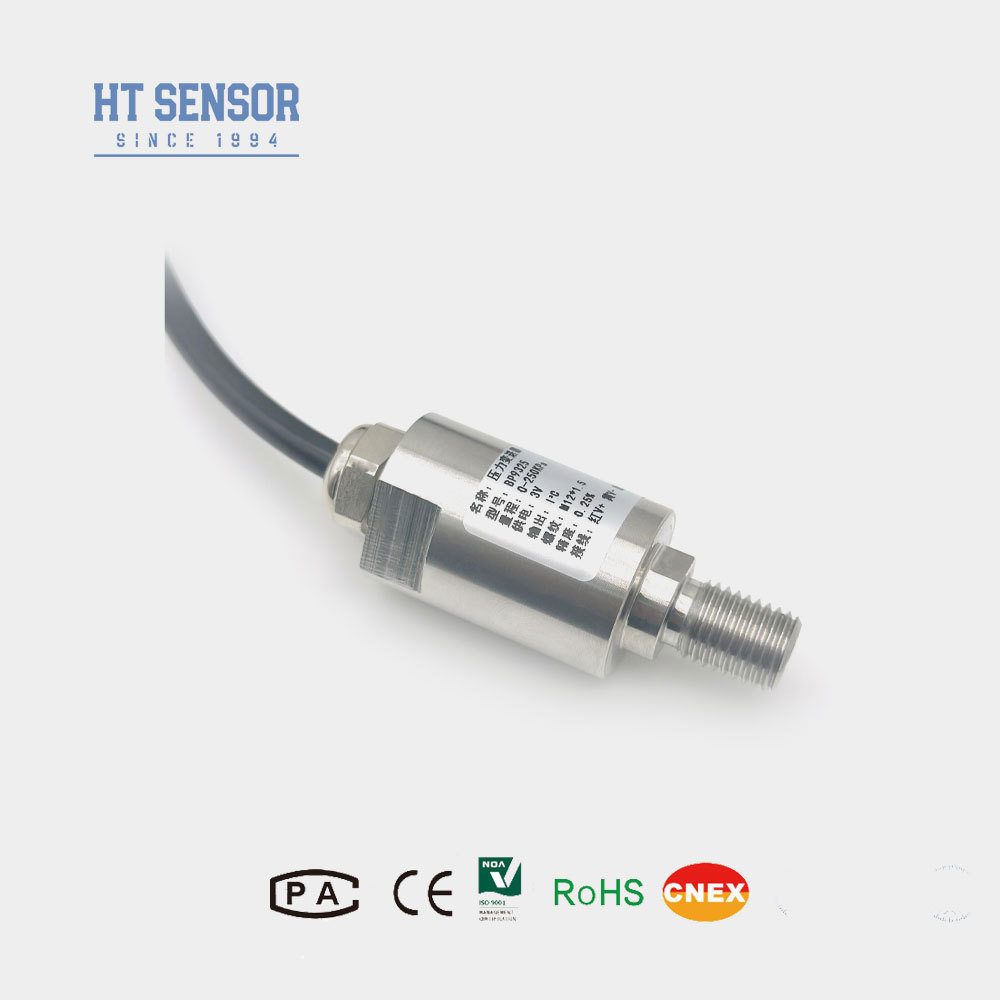

BP156 Trasmettitore di pressione
Visualizzazione del prodotto
Il trasmettitore di pressione BP156 utilizza come elemento di misura del segnale la tecnologia del nucleo riempito di olio della membrana di isolamento resistente alla pressione in silicio della serie HT.contenente un contenitore in acciaio inossidabile, converte i segnali dei sensori in segnali di uscita standard.e prodotti finiti per garantire prestazioni stabili e affidabili.
Caratteristiche chiave
- Ampia gamma di misura con costruzione in acciaio inossidabile
- Disponibili più configurazioni di interfaccia di pressione
- Classificazione di protezione IP65 con alloggiamento interamente in acciaio inossidabile
- Calibrazione regolabile a zero e a scala completa
- Capacità di misurazione ad alta precisione
Applicazioni
- Misurazione della pressione di gas e liquidi non corrosivi utilizzando acciaio inossidabile 316L
- Applicazioni nel settore marittimo e dell'aviazione
- Monitoraggio dei processi industriali nel settore petrolifero, chimico, metallurgico, della generazione di energia e dell'idrologia
- Sistemi di controllo idraulici e pneumatici
Parametri delle prestazioni
| Intervallo di misura | 0kPa ~ 10kPa...5MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi | 0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine | ± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10MPa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g, 55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304, 316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex db IIC T6 Gb |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,05 kg |
Specifiche del segnale di uscita
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
|---|
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | | 3 fili |
0/1 ~ 5V
0/1 ~ 10V
0.5 ~ 4.5V | 5VDC | |
Linee guida per l'ordine
Considerazioni importanti
- Assicurare la compatibilità dei supporti con i materiali a contatto con il prodotto
- I modelli a prova di esplosione non comprendono teste di visualizzazione digitale
- Per i trasmettitori con display LCD/LED, l'alimentazione non deve essere inferiore a 20VDC
- Installare dispositivi di protezione da fulmini e assicurare una corretta messa a terra
- Anello O in gomma fluorina con temperatura nominale compresa tra -20oC e 250oC; per temperature inferiori a -20oC, specificare anello O in EPDM
- Lunghezza predefinita del cavo: 1,5 m (materiale di polietilene)
- Indicare nell'ordine eventuali requisiti particolari (vibrazione, impatto, EMI/RFI)
Guida agli ordini
| BP15X | Trasmettitore di pressione analogo |
| Progetto di costruzione |
| 5 | Tappi Packard |
| 6 | Cavo di uscita diretto sigillato 1,5 metri |
| 7 | Mini connettore Hirschmann |
| 8 | Grandi connettori Hirschmann |
| Intervallo di misura |
| 0kPa ~ 10kPa...5MPa | |
| (0-X) Kpa o MPa | X: Distanza di misurazione effettiva |
| Fornitore di energia |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Altri |
| Segnale di uscita |
| S1 | 4~20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| Connessione a pressione |
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Altri (¢ 50,4 flange) |
| Connessione elettrica |
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Cable sigillata uscita 1,5 metri |
| B4 | Altri |
| Tipo di pressione |
| G | Pressione di misura |
| A | Pressione assoluta |
| S | Pressione di riferimento sigillata |
Domande frequenti
Quali sono le caratteristiche dei vostri trasmettitori di pressione?
Alta precisione, durabilità e prestazioni eccellenti.
Posso personalizzare le specifiche speciali?
Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche.
Qual è la vostra capacità di produzione?
Le nostre strutture di produzione possono produrre fino a 30.000 trasmettitori per sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna.
Qual e' il periodo di consegna tipico?
5-8 giorni lavorativi per i modelli standard.
Come sono i prezzi dei prodotti?
Prezzi competitivi con sconti per gli ordini di massa o per i partner a lungo termine.
Qual è la garanzia dei vostri prodotti?
Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro team post-vendita risponderà alle vostre domande entro 24 ore.
