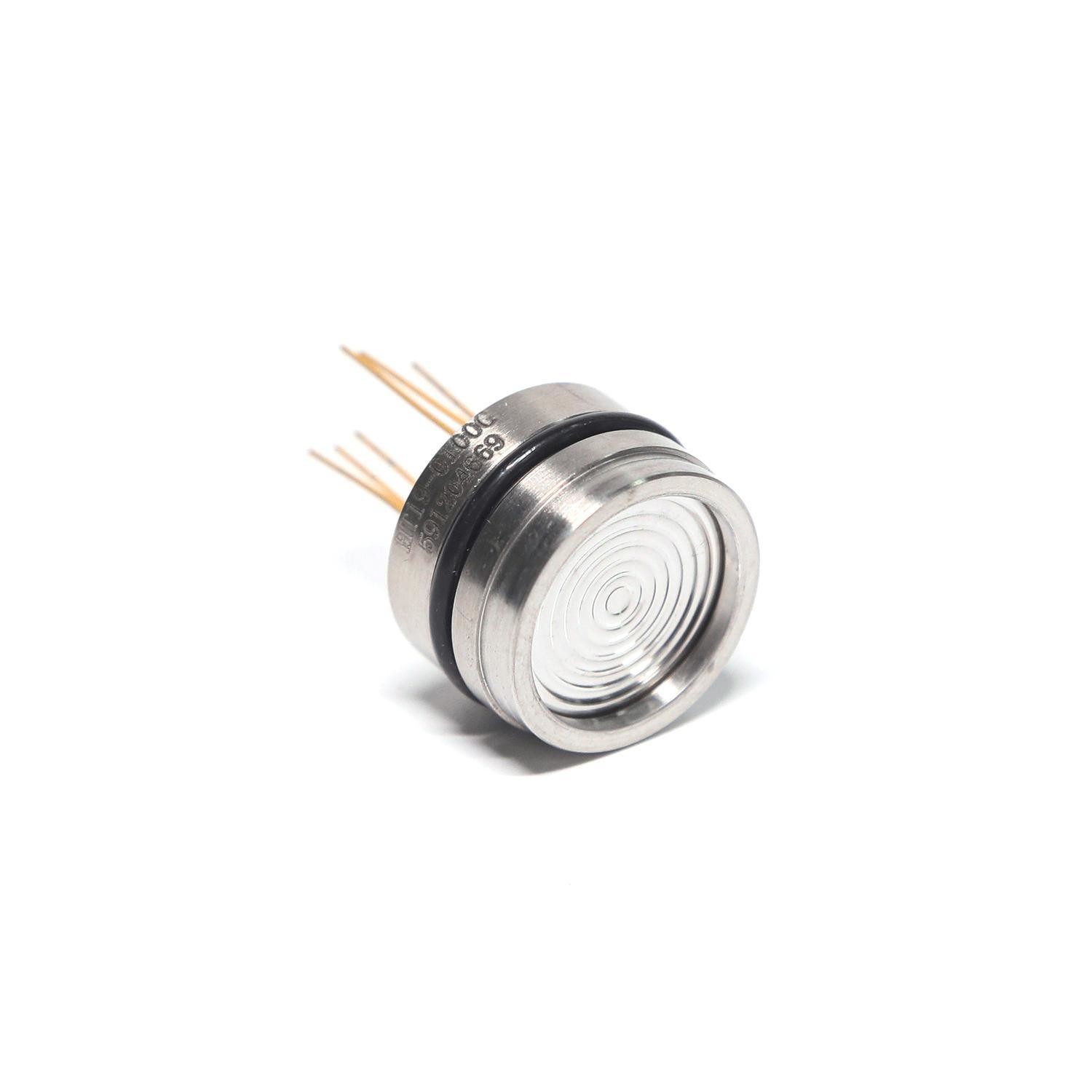

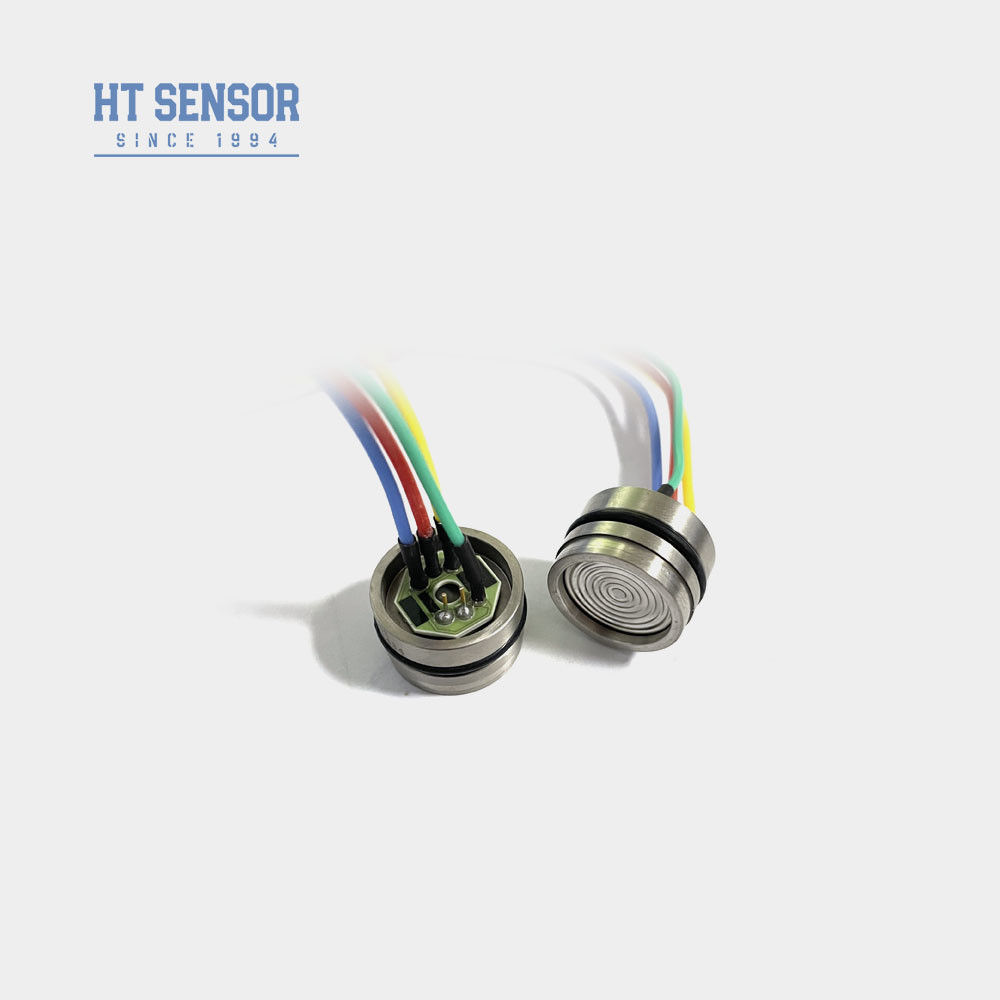

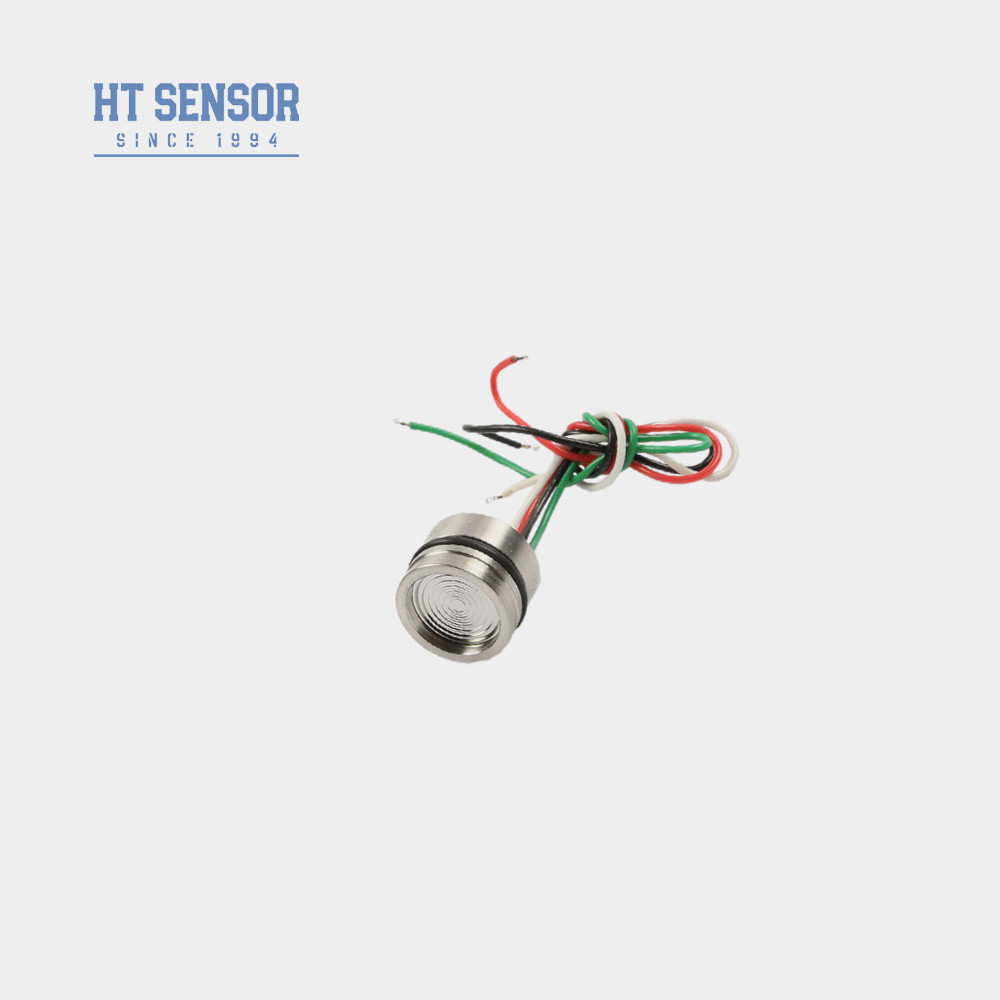

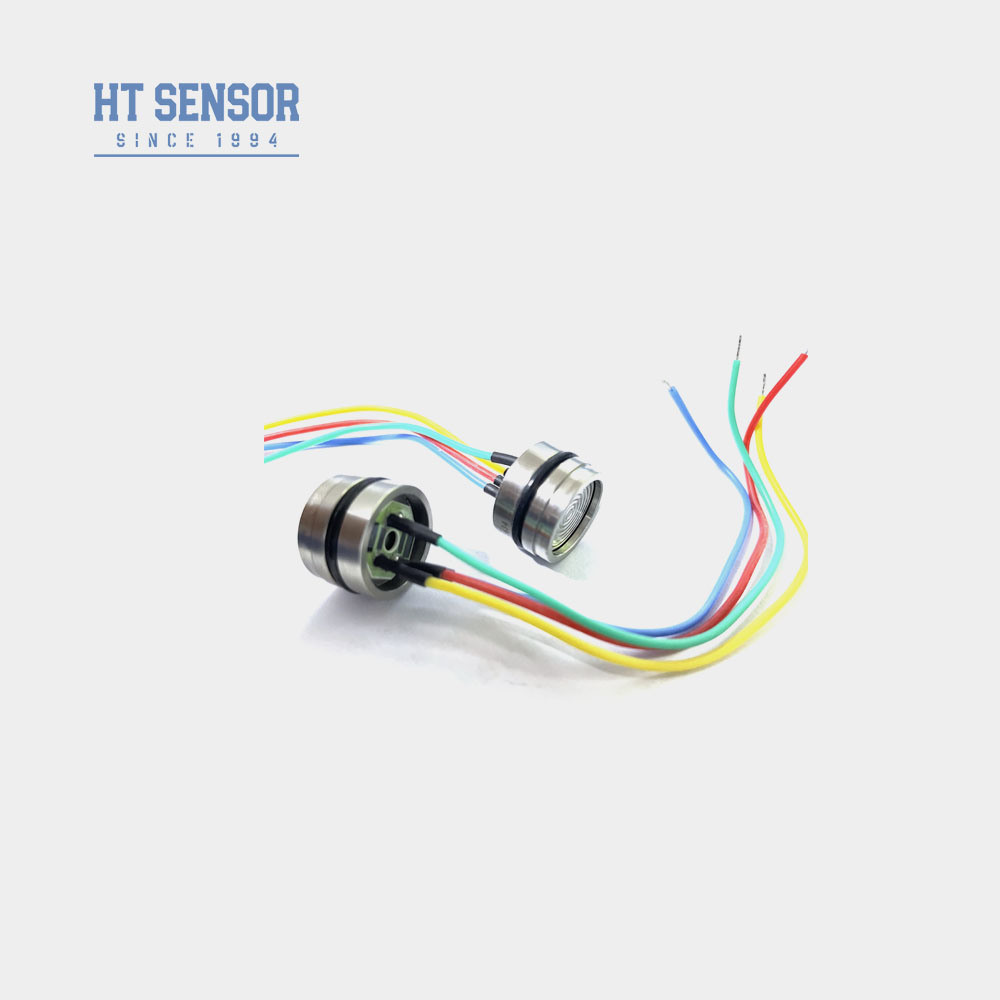

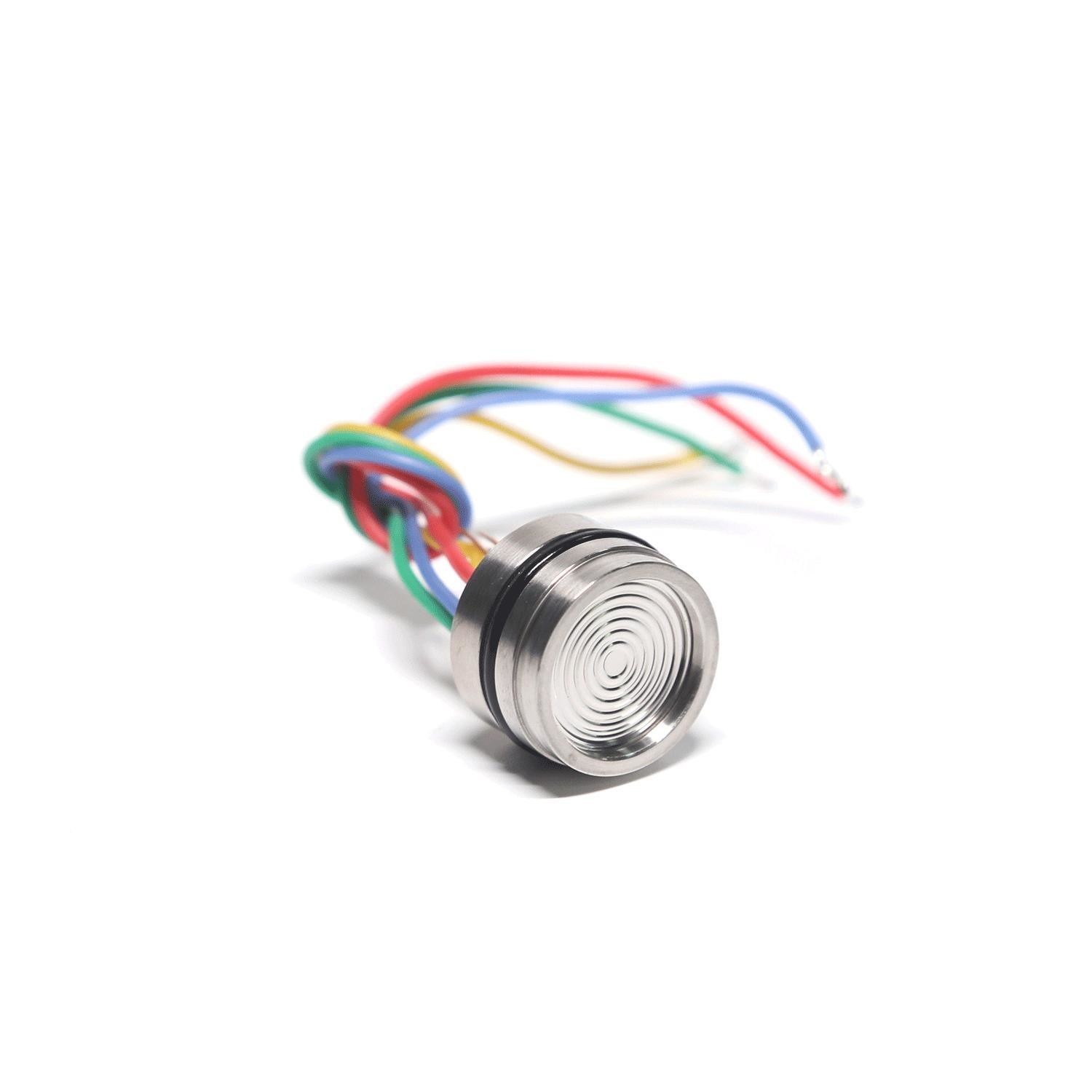

HT19 Sensore di pressione di silicio diffuso e trasduttore di pressione Sensore di livello dell'acqua

HT19 Diffused Silicon Pressure Sensor And Pressure Transducer Water Level Sensor
HT19 Diffused Silicon Pressure Sensor And Pressure Transducer Water Level Sensor HT19 Diffused Silicon Pressure Sensor And Pressure Transducer Water Level Sensor HT19 Diffused Silicon Pressure Sensor And Pressure Transducer Water Level Sensor HT19 Diffused Silicon Pressure Sensor And Pressure Transducer Water Level Sensor HT19 Diffused Silicon Pressure Sensor And Pressure Transducer Water Level Sensor
Informazioni di base
Luogo di origine: Baoji, Cina.
Marca: HT SENSOR
Certificazione: ISO9001
Numero di modello: HT19
Quantità di ordine minimo: 1
Prezzo: negotiable
Imballaggi particolari: Pacchetto standard di esportazione
Tempi di consegna: 5-8 giorni lavorativi
Termini di pagamento: Western Union, L/C, T/T
Capacità di alimentazione: 5000 pezzi/mese
Miglior prezzo Contattaci
Informazioni dettagliate
Modello n.: HT19 Tipo di cablaggio: Quattro fili
Mezzo di misurazione: Gas e liquidi Mezzo di riempimento: Olio siliconico
Stabilità a lungo termine: 0.2%F.S/Year Pacchetto di trasporto: Cartone
Specifica: 19 mm Origine: Cina
Codice Hs: 9026209090 Tipo: Sensore di pressione pieoresistivo
Per: Trasmettitore di pressione di silicio diffuso Tipo di segnale di uscita: Tipo analogo
Materiale: acciaio inossidabile Personalizzazione: Available OED / ODM

Descrizione di prodotto

Descrizione del Prodotto


Sensore di pressione piezoresistivo al silicio HT19

Introduzione:
HT19 funziona come un sensore di pressione piezoresistivo al silicio, con un nucleo costituito da un elemento al silicio diffuso altamente stabile. Misura efficacemente la pressione di liquidi e gas trasmettendo la pressione del mezzo testato al diaframma in silicio attraverso un diaframma di isolamento e olio di silicone. La versatilità del sensore trova ampio impiego in compressori d'aria e sistemi di refrigerazione.
 Caratteristiche del Prodotto2. Impedenza di ingresso: 3KΩ~6KΩ
1. Utilizzo di tecnologia avanzata e alloggiamento in acciaio inossidabile 316L, insieme a materiali come titanio e Hastelloy per il diaframma
2. Impiego di circuiti a film spesso per la compensazione della temperatura e la correzione dello zero                               3.
eccezionale affidabilità, ripetibilità e stabilitàApplicazioni
:2. Impedenza di ingresso: 3KΩ~6KΩ
2. Applicato in vari siti di processi industriali, tra cui petrolio, chimica, metallurgia, energia e idrologia
3. Utilizzato nelle industrie navali e aeronautiche50±10
5. Utilizzato in applicazioni di controllo di processo
Prestazioni elettriche
:
1. Alimentazione: ≤2mA CC (Tipico 1,5mA CC)2. Impedenza di ingresso: 3KΩ~6KΩ
3. Impedenza di uscita: 2,5KΩ~6KΩ
4. Connessione elettrica: pin Kovar placcati in oro o fili ad alta temperatura da 100 mm.
Parametri di prestazione:
Gamma
Manometro (G)
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa Assoluto (A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Sigillato (S) 3500KPaS, 7MPaS, 10MPaS, 20MPaS,
40MPaS, 60MPaS TipMax
  Unità Non linearità
±0,1550±10 %F.S Ripetibilità ≤20KPa
0,1  %F.S Uscita Zero ≤20KPa
0,050,1 %F.S Uscita Zero ≤20KPa
0±150±10 mV Uscita Span ≤20KPa
≤20KPa50±10 ºC mV ≥35kPa ≤20KPa
ºC mV Errore di temperatura-Zero ≤20KPa
±1 ºC Temperatura compensata ≥35kPa ≤20KPa
ºC %F.S Temperatura compensata ≤20KPa
±1 ºC Temperatura compensata ≥35kPa ≤20KPa
ºC %F.S Temperatura compensata ≤20KPa
0~50 ºC ≥35kPa Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa
ºC Temperatura di esercizio Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa
ºC Temperatura di stoccaggio Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa
ºC Sovraccarico consentito Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa
Pressione di scoppio 5X la scala completa
Stabilità a lungo termine 0,2 %
F.S/Anno Materiale del diaframma  316L
Resistenza di isolamento ≥200MΩ 100VDC
Vibrazione Nessuna variazione in condizioni di 10gRMS, da 20Hz a 2000Hz
Shock 100g,11ms
Tempo di risposta ≤1ms
Guarnizione O-ring Anello in nitrile o anello in fluoro
Mezzo di riempimento Olio di silicone
Peso circa 20g
I parametri sono testati nelle seguenti condizioni:    1,5mA @ 25°C Costruzione del contorno
tipo1

tipo2
Collegamento elettrico e compensazione HT19 Sensore di pressione di silicio diffuso e trasduttore di pressione Sensore di livello dell'acqua 0
Esempi di selezione HT19 Sensore di pressione di silicio diffuso e trasduttore di pressione Sensore di livello dell'acqua 1

Suggerimenti per l'ordine




HT19 Sensore di pressione di silicio diffuso e trasduttore di pressione Sensore di livello dell'acqua 2






1. Prestare attenzione all'adattamento tra le dimensioni del nucleo e l'alloggiamento del trasmettitore durante il montaggio per ottenere la
HT19 Sensore di pressione di silicio diffuso e trasduttore di pressione Sensore di livello dell'acqua 3
tenuta richiesta
2. Durante il montaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare inceppamenti o danni alla piastra di compensazione.3. Se il mezzo misurato non è compatibile con il diaframma del nucleo e il materiale dell'alloggiamento (316L), è necessario fornire istruzioni speciali al momento dell'ordine.
4. Evitare di premere il diaframma del sensore con le mani o oggetti appuntiti per evitare danni al nucleo a causa della deformazione o della perforazione del diaframma.
5. Mantenere l'apertura della porta di pressione del nucleo della pressione manometrica verso l'atmosfera e impedire l'ingresso di acqua, vapore acqueo o mezzi corrosivi nella camera a pressione negativa del nucleo.
6. In caso di modifiche ai terminali dei pin, fare riferimento all'etichetta sul nucleo effettivo.
Domande e risposte
1.Q: Quali sono le caratteristiche dei tuoi trasmettitori di sensori di pressione?

   A: Alta precisione, durata ed eccellenti prestazioni. Personalizzazione disponibile.

2.Q: Posso personalizzare specifiche speciali?
   A: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche.

Forniamo servizi OEM e ODM
3.Q: Qual è la tua capacità produttiva?     A:

I nostri impianti di produzione possono produrre fino a 30.000 trasmettitori di sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala. Tuttavia, è consigliabile contattare in anticipo il nostro team di vendita per garantire una produzione e una programmazione delle consegne senza intoppi
 per i modelli standard. I prodotti personalizzati possono variare. 4.Q: Qual è il periodo di consegna tipico?
    A: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione e il nostro servizio post-vendita risponderà alle tue domande entro 24 ore, l'istruzione remota tramite rete PC è sempre disponibile.
 5~8 giorni lavorativi
 per i modelli standard. I prodotti personalizzati possono variare.5.Q: Come vengono valutati i prodotti? Sconti?    A: Prezzi competitivi con sconti per ordini all'ingrosso o partner a lungo termine

.
6.Q: Qual è la garanzia dei tuoi prodotti? E il servizio post-vendita?
    A: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione e il nostro servizio post-vendita risponderà alle tue domande entro 24 ore, l'istruzione remota tramite rete PC è sempre disponibile.
