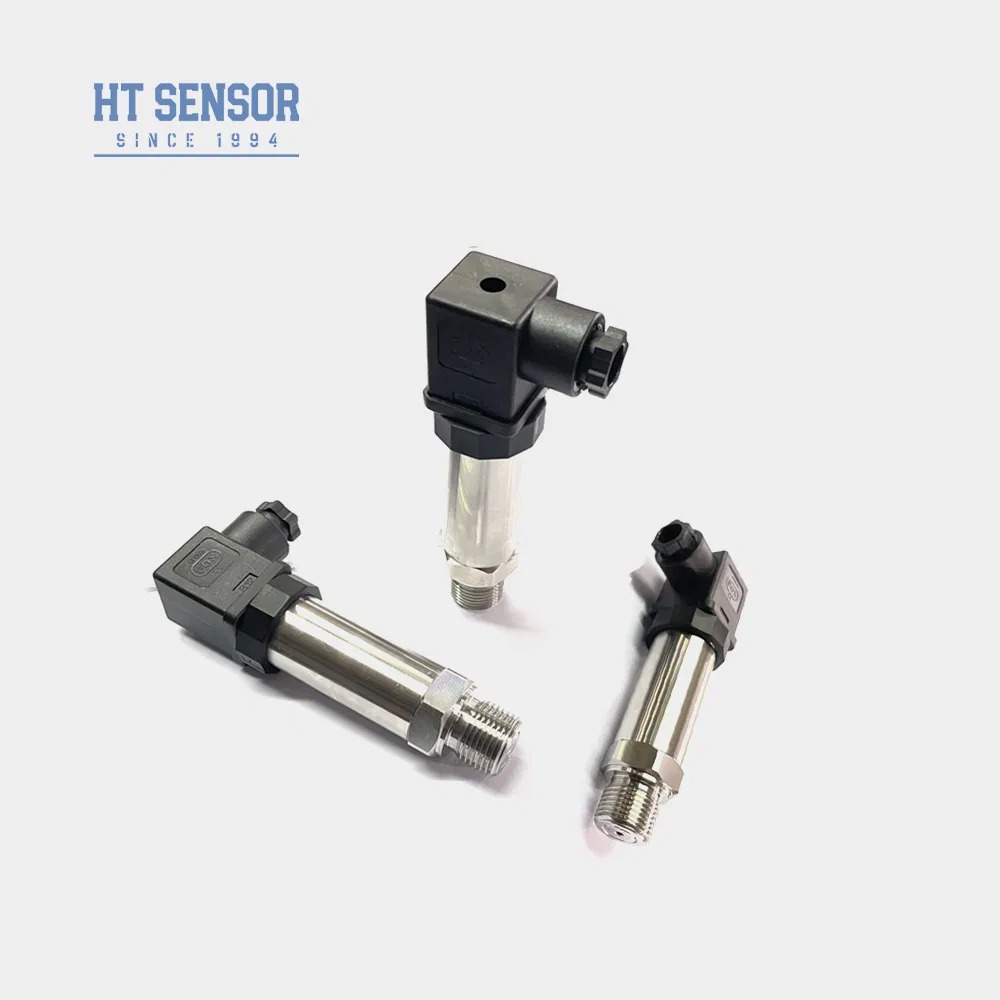

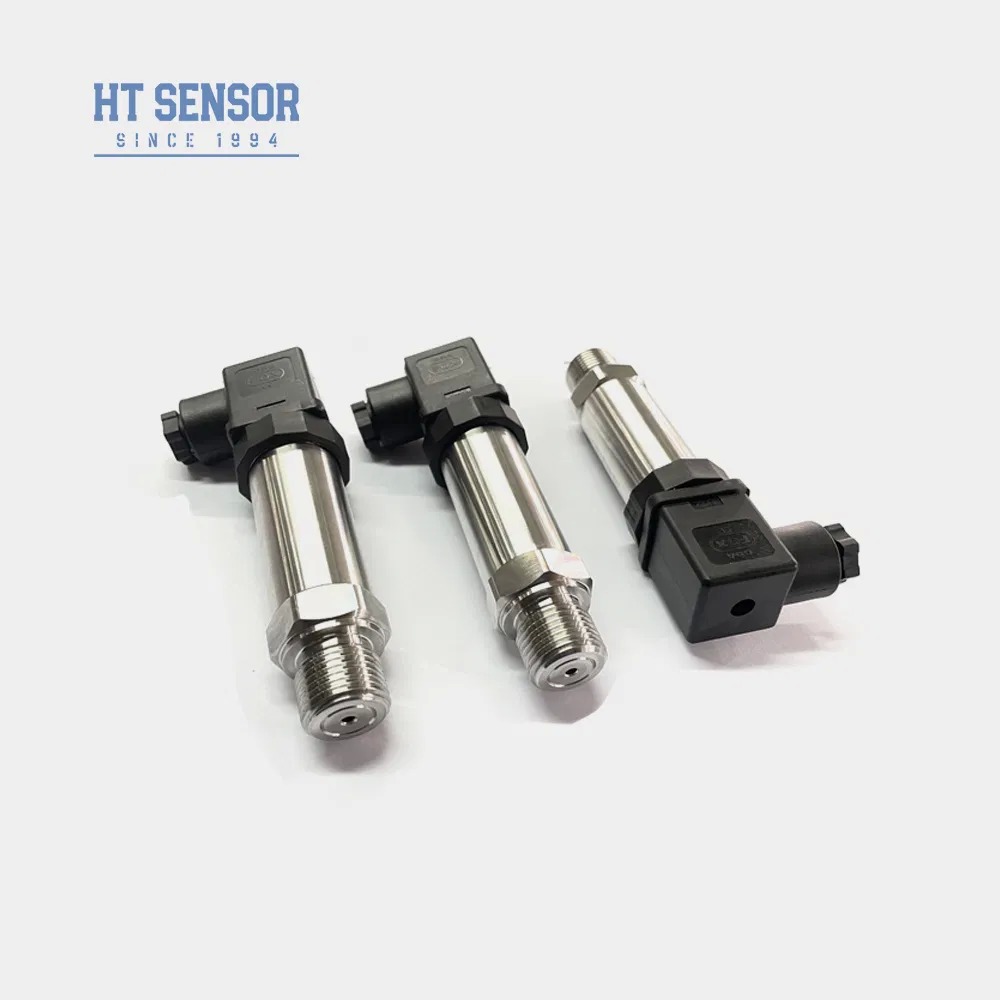

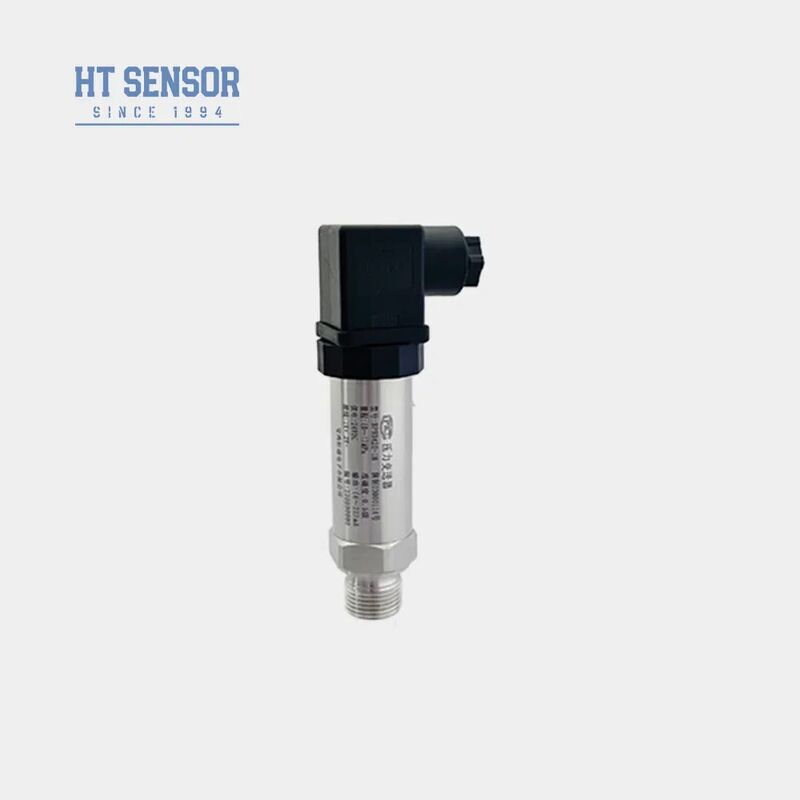

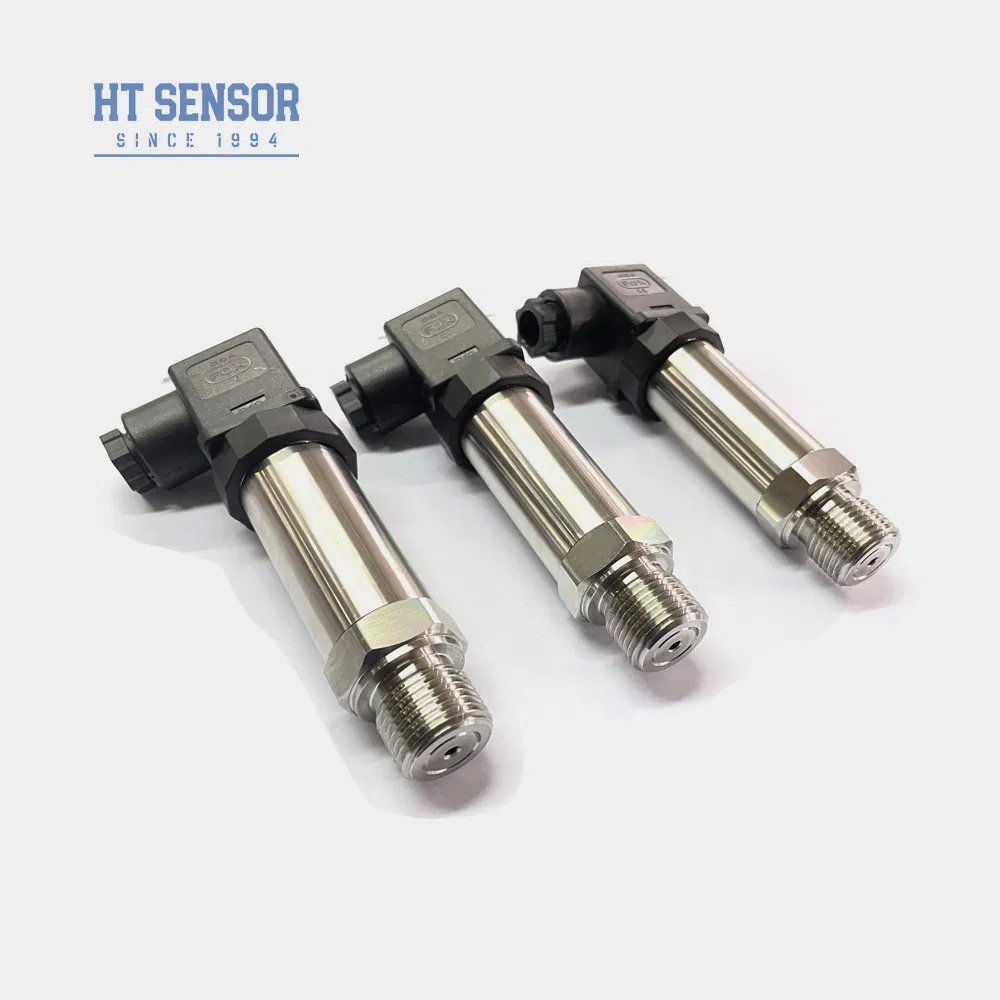

Trasmettitore di Pressione BP93420-IB per Misurazione Livello Liquidi

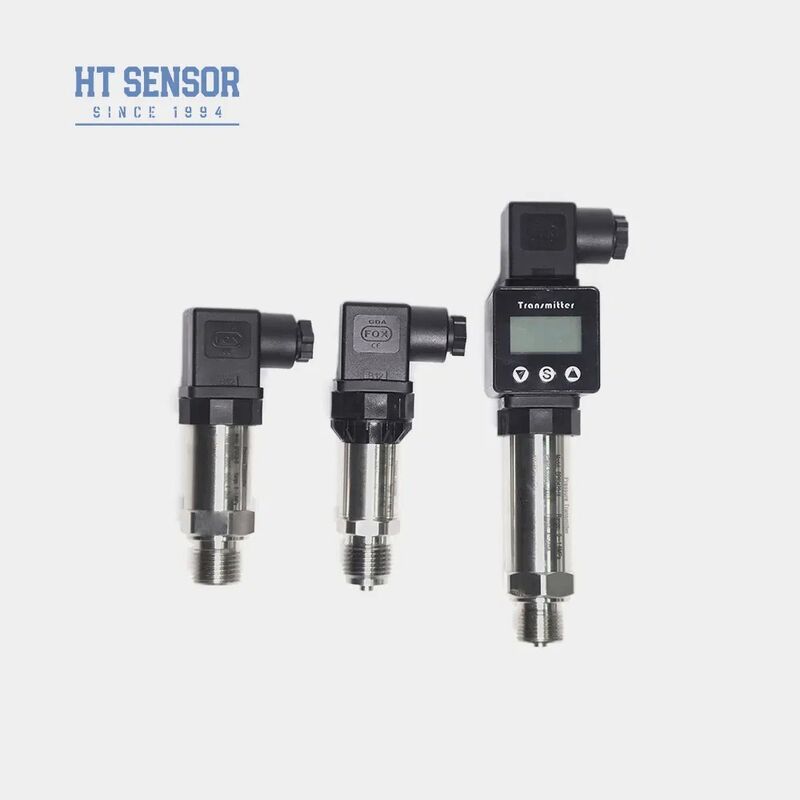

Trasmettitore sensore di pressione per misurazione livello liquidi con display locale.
Panoramica del Prodotto
Il trasmettitore di pressione BP93420IB utilizza un nucleo a semiconduttore a diffusione di silicio isolato e riempito d'olio della serie HT come elemento di misurazione del segnale. Il circuito di elaborazione del segnale è alloggiato in un involucro in acciaio inossidabile, convertendo i segnali del sensore in segnali di uscita standard. Test rigorosi e screening di invecchiamento di componenti, semilavorati e prodotti finiti garantiscono prestazioni stabili e affidabili.
Caratteristiche Principali
- Ampio intervallo di misurazione con costruzione in acciaio inossidabile
- Configurazioni multiple di interfaccia di pressione disponibili
- Design compatto e leggero
- Calibrazione zero e fondo scala regolabile
- Alta precisione con struttura interamente in acciaio inossidabile
Applicazioni
- Misurazione della pressione di gas e liquidi non corrosivi utilizzando acciaio inossidabile 316L
- Applicazioni nell'industria marina e aeronautica
- Controllo di processo industriale in petrolio, chimica, metallurgia, generazione di energia e idrologia
- Sistemi di controllo idraulico e pneumatico
Specifiche di Prestazione
| Intervallo di Misurazione |
-100kPa…0kPa ~ 10kPa…100MPa |
| Tipo di Pressione |
Pressione Manometrica, Pressione Assoluta, Pressione di Tenuta |
| Capacità di Sovraccarico |
≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25°C |
±0,25% (Tipico) ±0,5% (Massimo) |
| Ripetibilità |
0,1%FS |
| Isteresi |
0,1%FS |
| Stabilità a Lungo Termine |
±0,1%F.S/Anno (Tipico) ±0,2%F.S/Anno (Massimo) |
| Deriva di Temperatura del Punto Zero |
±0,03%F.S/°C (≤100KPa) ±0,02%F.S/°C (>100KPa) |
| Deriva di Temperatura del Fondo Scala |
±0,03%F.S/°C (≤100KPa) ±0,02%F.S/°C (>100KPa) |
| Temperatura di Compensazione |
0-70°C (≤10MPa, personalizzabile) |
| Temperatura Operativa |
-20°C~80°C |
| Temperatura di Stoccaggio |
-40°C~120°C |
| Resistenza alle Vibrazioni |
10g, 55Hz ~ 2kHz |
| Materiale dell'Involucro |
304, 316L |
| Materiale del Diaframma |
316L |
| Resistenza di Isolamento |
100MΩ 100VDC |
| Grado di Protezione antideflagrante |
Ex db IIC T6 Gb |
| Grado di Protezione |
IP65 |
| Guarnizione O-Ring |
Gomma fluorurata |
| Peso |
~0,15kg |
Specifiche del Segnale di Uscita
| Segnale di Uscita |
Tensione di Alimentazione |
Tipo di Uscita |
| 4~20mA |
12~30VDC |
2/3/4 fili |
| 0~10/20mA |
|
3 fili |
0/1~5V
0/1~10V
0,5~4,5V |
5VDC |
|
Informazioni per l'Ordine
Considerazioni Importanti per l'Ordine:
- Assicurare la compatibilità del mezzo misurato con le parti a contatto del prodotto
- I modelli antideflagranti non includono teste di visualizzazione digitale
- I trasmettitori con display LCD/LED richiedono un'alimentazione ≥20VDC
- Installare dispositivi di protezione contro i fulmini e garantire una corretta messa a terra
- O-ring in gomma fluorurata con classificazione da -20°C a 250°C; specificare EPDM per temperature inferiori a -20°C
- Lunghezza cavo predefinita: 1,5m (polietilene); specificare materiali alternativi se richiesto
- Notificare per requisiti speciali: forti vibrazioni, forza d'impatto, interferenze elettromagnetiche/RF
Guida all'Ordine
| Codice |
Costruzione Outline |
| IB |
Trasmettitore di Pressione Generale |
| IX |
Trasmettitore di Pressione con Display |
| IE |
Trasmettitore di Pressione Antishock per Aviazione |
| IIC/III |
Pressione Industriale Generale/con Display |
| IF |
Trasmettitore di Pressione a Prova di Umidità |
| IIE/IIIE |
Trasmettitore di Pressione Generale/con Display |
| IN |
Trasmettitore di Pressione Dedicato per Condizionamento Aria |
| IC |
Trasmettitore di Pressione Alta Temperatura |
| IQ1/IQ2 |
Trasmettitore di Pressione a Diaframma Grande/Alta Temperatura |
| Codice |
Alimentazione |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Altro |
| Codice |
Segnale di Uscita |
| S1 |
4~20mADC |
| S2 |
1~5VDC |
| S3 |
0~5VDC |
| S4 |
0~10mADC |
| S5 |
0~20mADC |
| S6 |
0~10VDC |
| S7 |
0,5~4,5VDC |
| Codice |
Connessione Pressione |
| J1 |
M20×1,5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Altro |
| Codice |
Connessione Elettrica |
| B1 |
Hirschmann |
| B2 |
Connettore PG7 |
| B3 |
Uscita Cavo Sigillata |
| B4 |
Involucro Industriale 2088 |
| B5 |
Involucro Industriale 2088 con Display |
| B6 |
Altro |
| Codice |
Tipo di Pressione |
| G |
Pressione Manometrica |
| A |
Pressione Assoluta |
| S |
Pressione di Riferimento Sigillata |
Domande Frequenti
Quali sono le caratteristiche dei vostri trasmettitori sensore di pressione?
Alta precisione, durata e prestazioni eccellenti. Personalizzazione disponibile.
Posso personalizzare specifiche speciali?
Sì, i nostri ingegneri possono adattare i prodotti per soddisfare esigenze specifiche. Forniamo servizi OEM e ODM.
Qual è la vostra capacità produttiva?
I nostri impianti di produzione possono produrre fino a 30.000 trasmettitori sensore di pressione al mese, in grado di soddisfare ordini su larga scala. Contattare il nostro team di vendita in anticipo per la pianificazione della produzione e della consegna.
Qual è il periodo di consegna tipico?
5-8 giorni lavorativi per i modelli standard. I prodotti personalizzati possono variare.
Come vengono prezzati i prodotti? Ci sono sconti?
Prezzi competitivi con sconti per ordini all'ingrosso o partner a lungo termine.
Qual è la garanzia dei vostri prodotti? E il servizio post-vendita?
Garanzia di 24 mesi dopo la spedizione. Il nostro team post-vendita risponde entro 24 ore, con istruzioni da remoto tramite rete PC sempre disponibili.
