4-20mA 316L in acciaio inossidabile IP65 Sensore di livello del trasmettitore di pressione per la misurazione dei liquidi
Certification:
CE, RoHS
Minimum Order Quantity:
1
Price:
26
Product Details
| Modello n.: | BP93420-IB | Mezzo di misurazione: | Liquido |
|---|---|---|---|
| Grado di precisione: | 0,5 g | Intervallo di pressione: | 0kpa~10kpa...100MPa |
| Grado di protezione IP: | IP65 | Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata |
| Materiale dell'alloggiamento: | 316L | Stabilità a lungo termine: | +-0,2% F.S./Anno ((Tipo) |
| Materiale della membrana: | 316L | Resistenza di isolamento: | 100 mΩ 100vdc |
| Classificazione a prova di esplosione: | Ex db IIC T6 GB | Guarnizione O-ring: | Fabbricazione a partire da materie plastiche |
| Peso: | ~ 0,15 kg | Segnale di uscita: | 4 ~ 20Ma, 0 ~ 10/20Ma, 0/1 ~ 5V, 0/1 ~ 10V, 0,5 ~ 4,5 V. |
| Temperatura operativa: | -20ºC ~ 80ºC | ||
| Evidenziare |
moltiplicatore di pressione 4-20ma,Sensore di livello in acciaio inossidabile 316L,Trasduttore di pressione IP65 |
||
Product Description

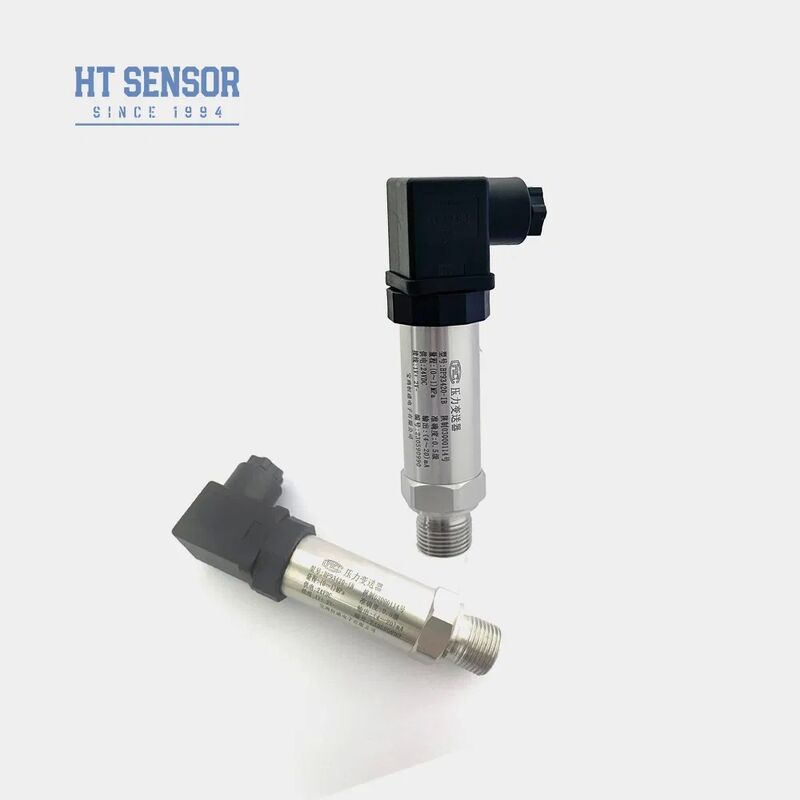

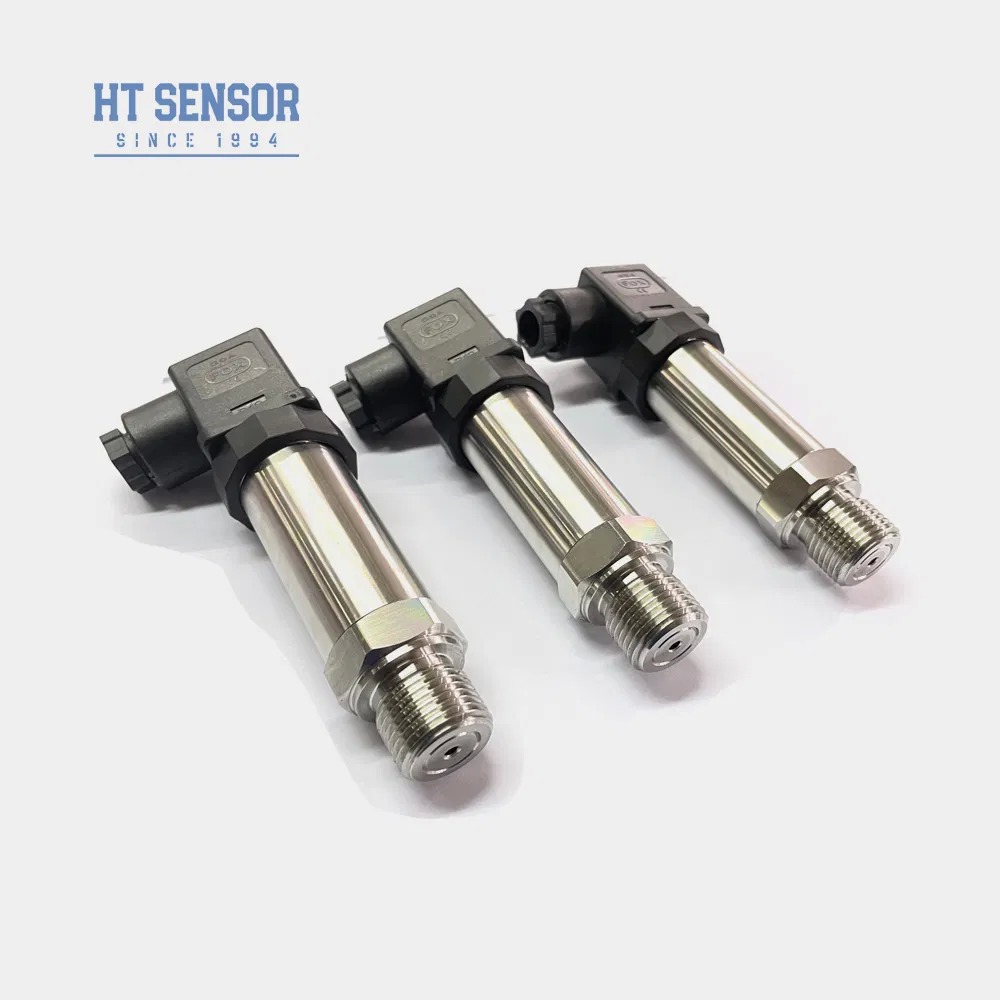

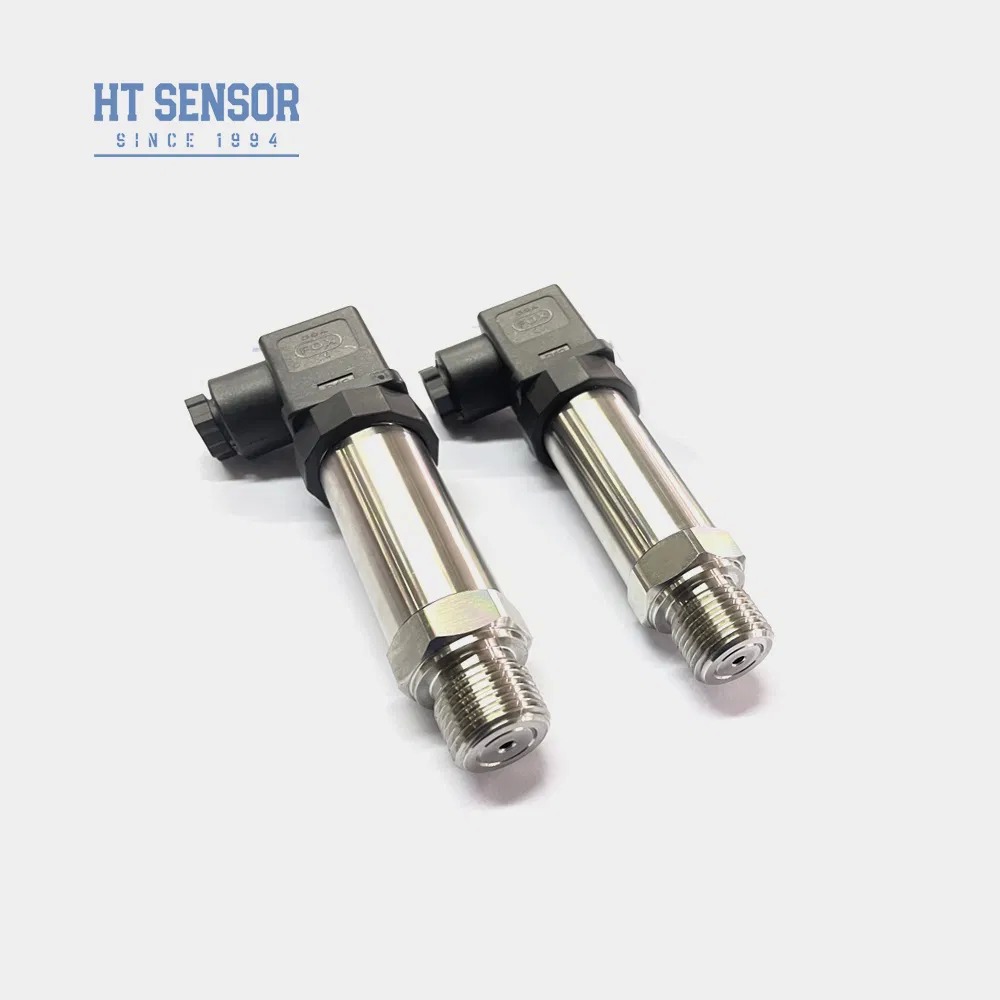

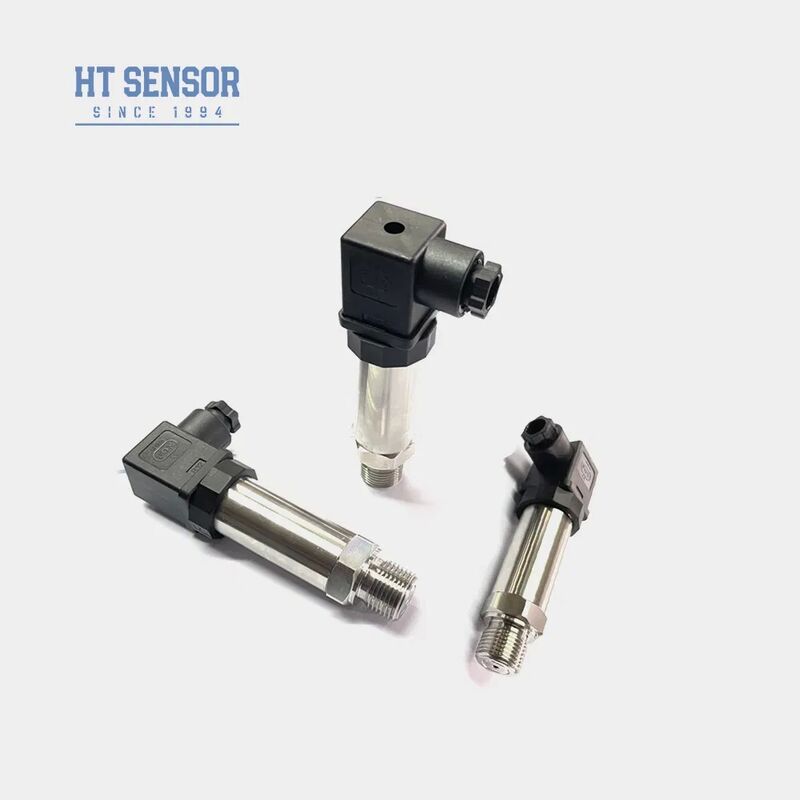

BP93420IB 4-20mA trasmettitore di pressione per tubi a filo
Il trasmettitore di pressione BP93420IB utilizza come elemento di misurazione del segnale la tecnologia del nucleo pieno di olio di isolamento di silicio a diffusione della serie HT.Il circuito di elaborazione del segnale è ospitato all'interno di un involucro in acciaio inossidabileTutti i componenti sono sottoposti a rigorosi test e screening di invecchiamento per garantire prestazioni stabili e affidabili.
Caratteristiche chiave
- Ampia gamma di misura con costruzione in acciaio inossidabile
- Disponibili più configurazioni di interfaccia di pressione
- Progettazione compatta e leggera per una facile installazione
- Calibrazione regolabile a zero e a scala completa
- Misurazione ad alta precisione con struttura interamente in acciaio inossidabile
Applicazioni industriali
- Misurazione della pressione di gas e liquidi non corrosivi utilizzando acciaio inossidabile 316L
- Applicazioni nel settore marittimo e dell'aviazione
- Controllo dei processi industriali nel settore petrolifero, chimico, metallurgico, della generazione di energia e dell'idrologia
- Sistemi di controllo idraulici e pneumatici
Specifiche di prestazione
| Intervallo di misura | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Capacità di sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | 00,1% FS |
| Isteresi | 00,1% FS |
| Stabilità a lungo termine | ± 0,1% F.S./anno (tipico) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Temperatura di compensazione | 0-70oC ((≤10MPa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Resistenza alle vibrazioni | 10 g, 55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304Acciaio inossidabile 316L |
| Materiale del diaframma | Acciaio inossidabile 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex db IIC T6 Gb |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,15 kg |
Configurazione del segnale di uscita
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
|---|---|---|
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili | |
| 0/1 ~ 5V 0/1 ~ 10V 0.5 ~ 4.5V |
5VDC |
Linee guida per l'ordine
Considerazioni importanti:
- Verificare la compatibilità del mezzo con i materiali in contatto con il prodotto
- I modelli a prova di esplosione escludono le testate di visualizzazione digitale
- I trasmettitori con display LCD/LED richiedono un alimentatore ≥ 20VDC
- Installare dispositivi di protezione da fulmini e assicurare una corretta messa a terra
- Anello O in gomma fluorina con temperatura nominale compresa tra -20oC e 250oC; specificare EPDM per temperature inferiori a -20oC
- Cavo di polietilene di 1,5 m; indicare materiali alternativi se necessario
- Notifica per condizioni particolari: forti vibrazioni, forze di impatto, interferenze elettromagnetiche/RF
Guida agli ordini
| Codice | Progetto di costruzione |
|---|---|
| IB | Trasmettitore di pressione generale |

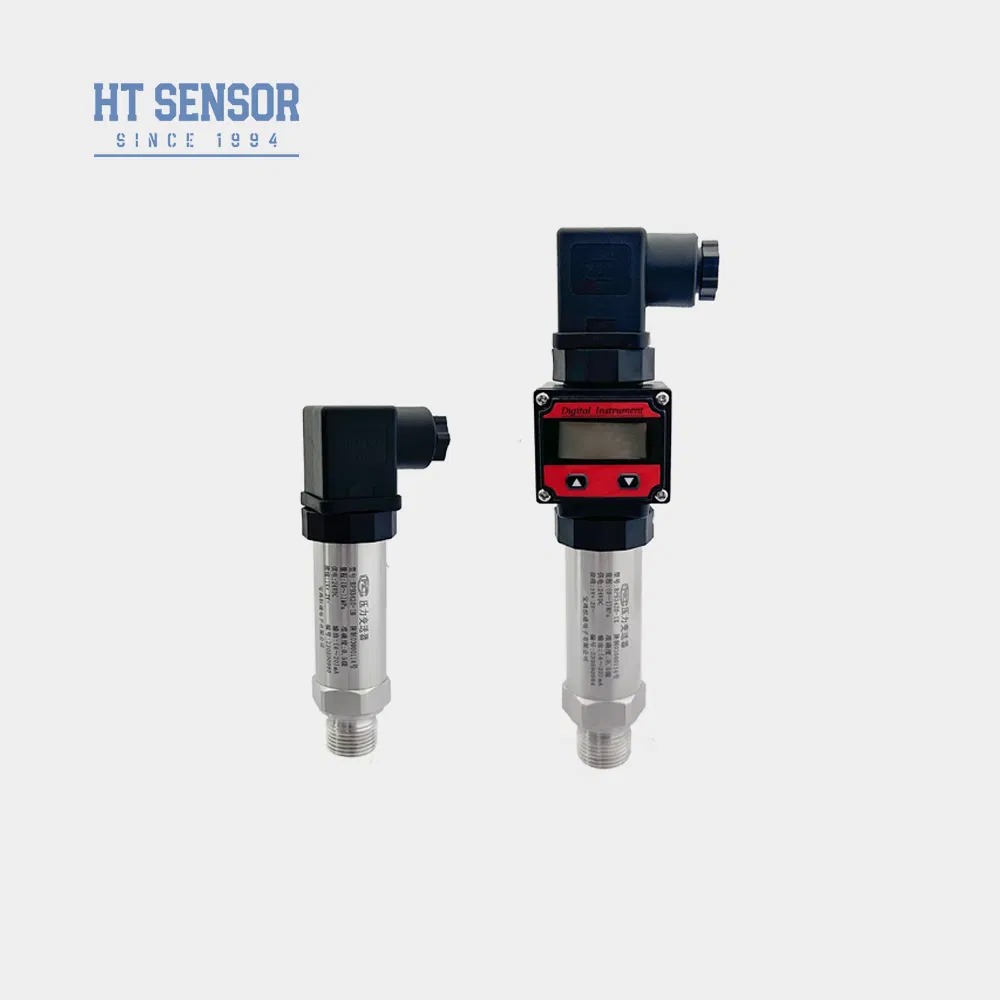

| IX | Visualizzazione del trasmettitore di pressione |
| IE | Trasmettitore di pressione per l'aviazione resistente agli urti |
| IIC/III | Trasmettitore di pressione industriale generale/display |
| Se | Trasmettitore di pressione a prova di umidità |
| IIE/IIIE | Trasmettitore di pressione generale/display |
| IN | Trasmettitore di pressione dedicato per aria condizionata |
| IC | Trasmettitore ad alta pressione a temperatura |
| QI1/QI2 | Grandi diaframmi/trasmettitori ad alta temperatura |
Opzioni di configurazione
| Categoria | Codice | Descrizione |
|---|---|---|
| Intervallo di misura | - Zero.1... 0~0.01...100 MPa | Disponibile in varie gamme |
| (0-X) Kpa o MPa | X indica l'intervallo di misura effettivo | |
| Fornitore di energia | D1 | 24VDC |
| D2 | 5VDC | |
| D3 | Altri | |
| Segnale di uscita | S1 | 4~20mADC |
| S2 | 1 ~ 5VDC | |
| S3 | 0~5VDC | |
| S4 | 0~10mADC | |
| S5 | 0~20mADC | |
| S6 | 0~10VDC | |
| S7 | 0.5~4.5VDC | |
| Connessione a pressione | J1 | M20×1.5 |
| J2 | G1/2 | |
| J3 | G1/4 | |
| J4 | 7/16-20UNF | |
| J5 | Altri | |
| Connessione elettrica | B1 | Hirschmann |
| B2 | PG7 Plug | |
| B3 | Uscita del cavo sigillato | |
| B4 | 2088 Casing industriali | |
| B5 | 2088 Casing industriali con display | |
| B6 | Altri | |
| Tipo di pressione | G. | Pressione di misura |
| A | Pressione assoluta | |
| S | Pressione di riferimento sigillata | |
Domande frequenti
Quali sono le caratteristiche dei vostri trasmettitori di pressione?
Alta precisione, durata e prestazioni eccellenti.
Posso personalizzare le specifiche speciali?
Sì, il nostro team di ingegneri può personalizzare i prodotti per soddisfare esigenze specifiche.
Qual è la vostra capacità di produzione?
Le nostre strutture di produzione possono produrre fino a 30.000 trasmettitori per sensori di pressione al mese, garantendo così di poter soddisfare le richieste di ordini su larga scala.Contattare il nostro team di vendita in anticipo per pianificare la produzione e la consegna ottimali.
Qual e' il periodo di consegna tipico?
5-8 giorni lavorativi per i modelli standard.
Come sono i prezzi dei prodotti?
Struttura di prezzi competitivi con sconti sul volume disponibili per gli ordini di massa e gli accordi di partnership a lungo termine.
Qual è la garanzia dei vostri prodotti?
La nostra squadra di assistenza post-vendita risponde alle richieste entro 24 ore, con supporto remoto per la rete PC sempre disponibile.
Product Highlights
Il trasmettitore di pressione BP93420-IB da 4-20 mA offre una precisione dello 0,5%, protezione IP65 e struttura in acciaio inossidabile 316L. Offre stabilità pari a ±0,2% FS/anno, ampi intervalli di pressione e opzioni personalizzabili per applicazioni di misurazione di liquidi industriali.
