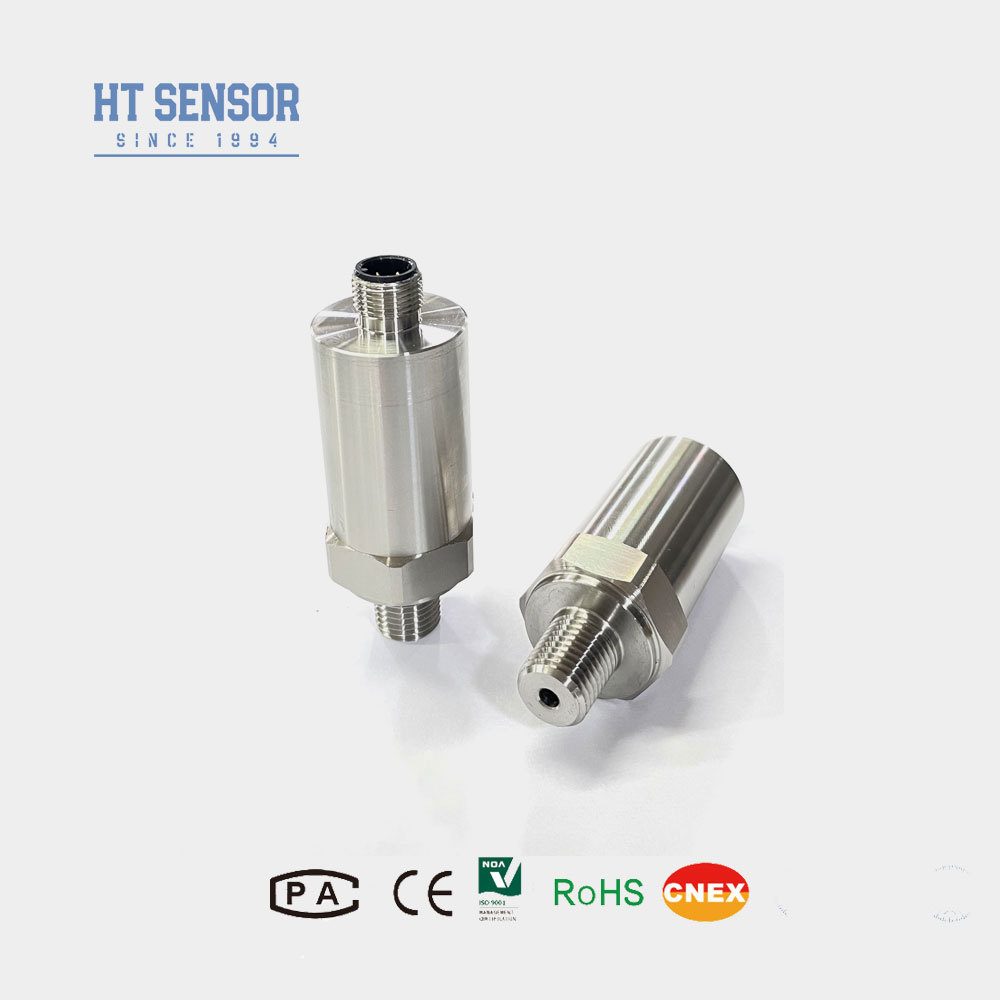

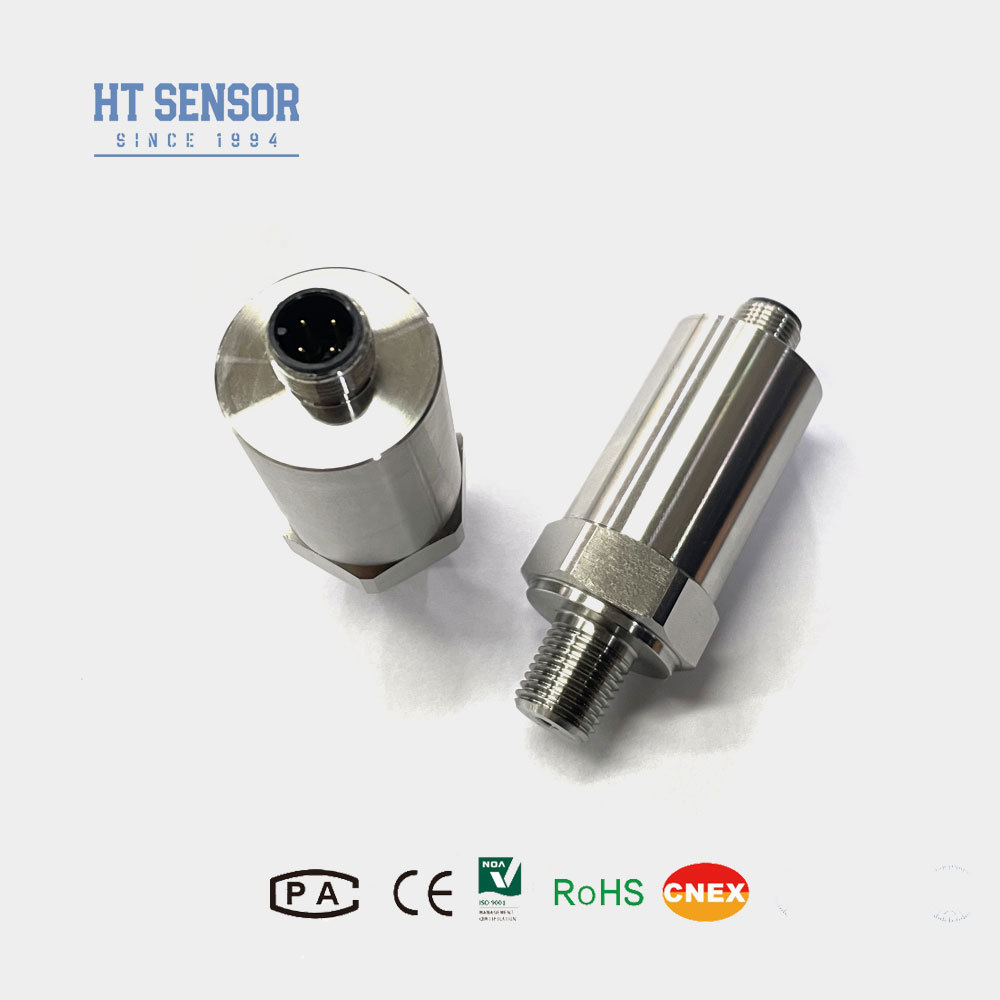

Sensore di pressione industriale BP156 Trasmettitore di pressione con sensore di livello M12*1
Product Details
| Modello n.: | BP156 | Mezzo di misurazione: | Liquido |
|---|---|---|---|
| Grado di precisione: | 0.5g | Intervallo di pressione: | 0kpa~10kpa...……40MPa |
| Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata | Temperatura di compensazione: | -10 ℃ ~ 70 ℃ |
| Sovraccarico: | ≤ 1,5 volte dell'intervallo nominale | Precisione: | ± 0,25% (tip.) ± 0,5% (max.) |
| Stabilità a lungo termine: | ± 0,1%fs/anno (tip.) ± 0,2%fs/anno (max.) | Temperatura operativa: | -20ºC ~ 80ºC |
| Temperatura di conservazione: | -40ºC ~ 120ºC | Materiale diaframma: | 316L |
| Peso: | ~ 0,25 kg | ||
| Evidenziare |
sensore di pressione in silicio con garanzia,Sensore di pressione al silicio ad alta precisione,Sensore di pressione del silicio industriale |
||
Product Description
- Ampia gamma di misura con struttura in acciaio inossidabile e diverse forme di interfaccia di pressione
- Classificazione di protezione IP65 costruzione in acciaio inossidabile
- Calibrazione regolabile a scala zero e a scala completa
- Alta precisione con struttura in acciaio inossidabile
- Misurazione della pressione di gas e liquidi non corrosivi con acciaio inossidabile 316L
- Applicazioni nel settore marittimo e dell'aviazione
- Processi industriali in loco, compresi petrolio, chimica, metallurgia, generazione di energia e idrologia
- Sistemi di controllo idraulici e pneumatici
| Intervallo di misura | 0kPa ~ 10kPa...40MPa |
|---|---|
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi | 0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine | ± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10MPa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex ia IIC T6 Ga |
| Classificazione di protezione | Protezione IP65 |
| Peso | ~ 0,25 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
|---|---|---|
| 4 ~ 20 mA 0~10/20mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0/1 ~ 5V 0/1 ~ 10V 0.5 ~ 4.5V | 5VDC | 3 fili |
- Assicurarsi che il mezzo di misurazione sia compatibile con le parti di contatto del prodotto
- Prodotti a prova di esplosione non comprendono teste di visualizzazione digitale
- Per i trasmettitori dotati di teste di visualizzazione LCD o LED, l'alimentazione non deve essere inferiore a 20VDC
- Installare dispositivi di protezione da fulmini e assicurare una corretta messa a terra per un funzionamento affidabile
- Per le temperature di funzionamento inferiori a -20oC, selezionare il sigillo O-ring EPDM invece della gomma fluoro
- Lunghezza predefinita del cavo è di 1,5 m (materiale polietilene) - specificare le alternative in ordine
- Informici di eventuali esigenze particolari quali forti vibrazioni, forze di impatto o interferenze elettromagnetiche
| Codice | Progetto di costruzione |
|---|---|
| 5 | Tappi Packard |
| 6 | Cavo di uscita diretto sigillato 1,5 metri |
| 7 | Mini connettore Hirschmann |
| 8 | Grandi connettori Hirschmann |
| Codice | Fornitore di energia |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Altri |
| Codice | Segnale di uscita |
|---|---|
| S1 | 4~20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| Codice | Connessione a pressione |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Altri |
| Codice | Connessione elettrica |
|---|---|
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Cable sigillata uscita 1,5 metri |
| B4 | Altri |
| Codice | Tipo di pressione |
|---|---|
| G | Pressione di misura |
| A | Pressione assoluta |
| S | Pressione di riferimento sigillata |
