Casa > Prodotti> Sensore di pressione del silicio> Cella sensore di pressione HT30 con connessione filettata Sensore di livello a filettatura di tensione

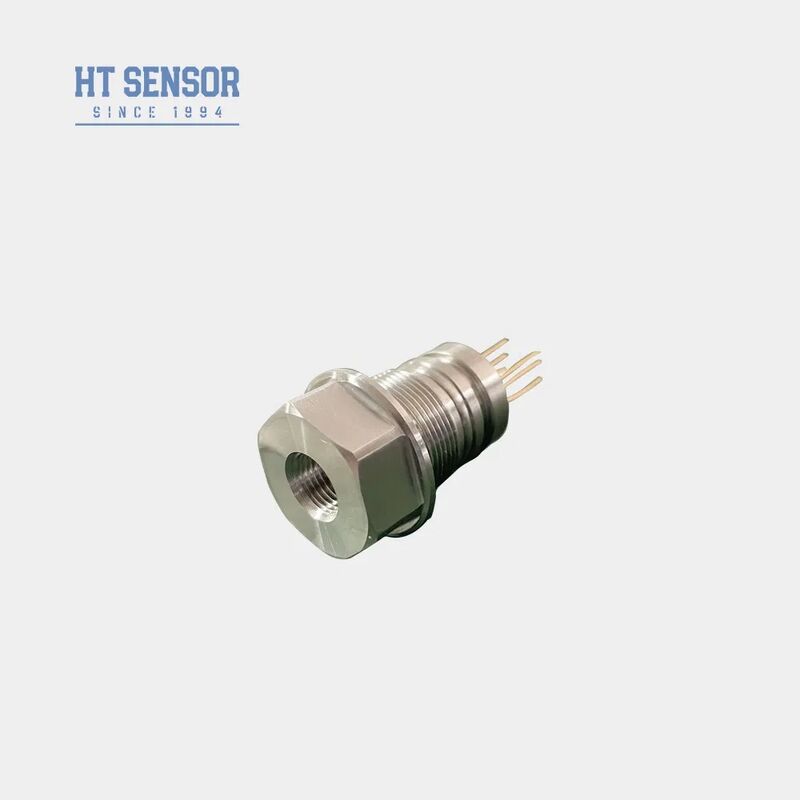

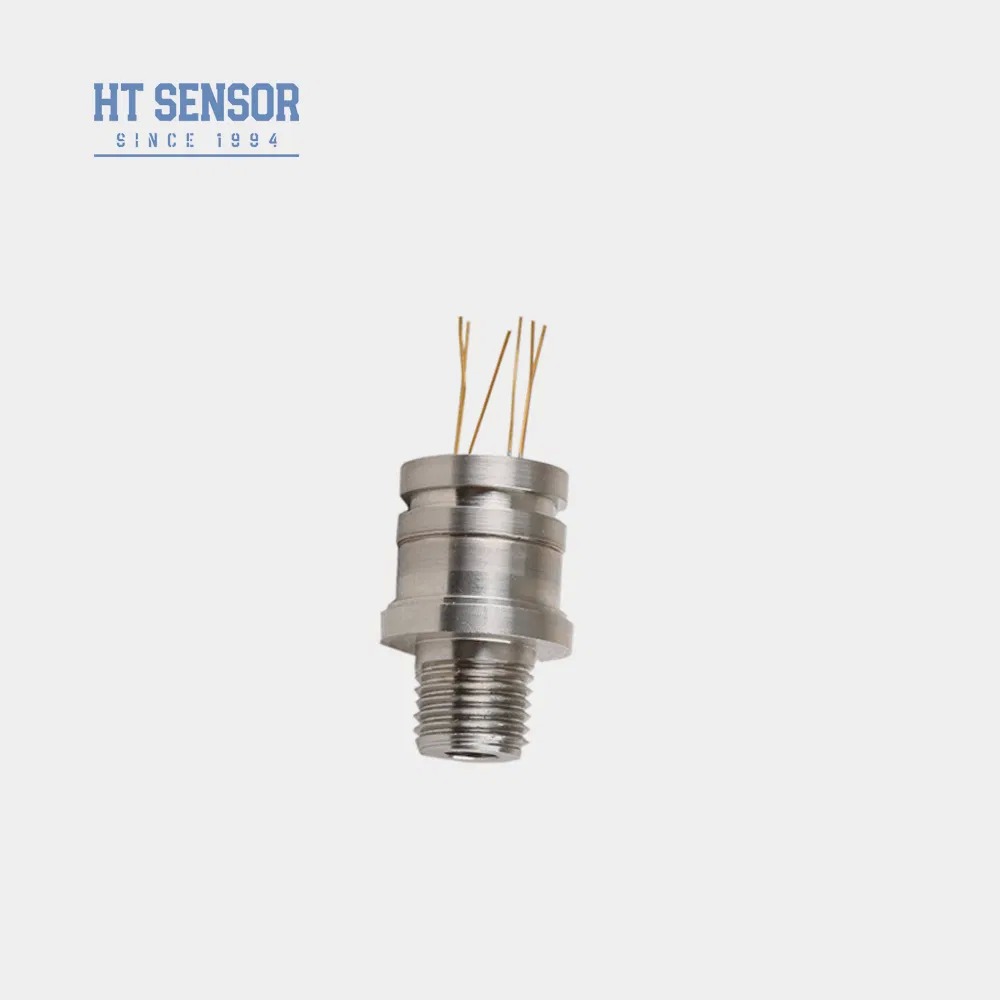

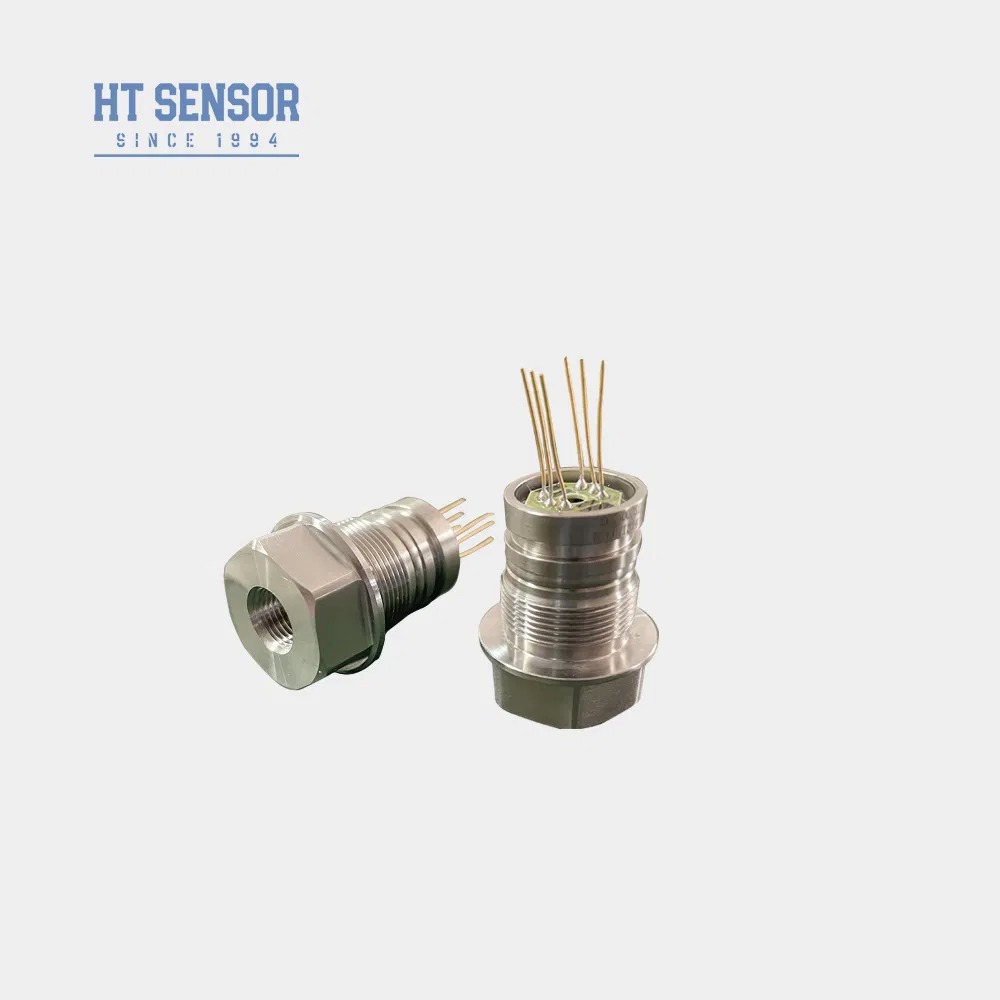

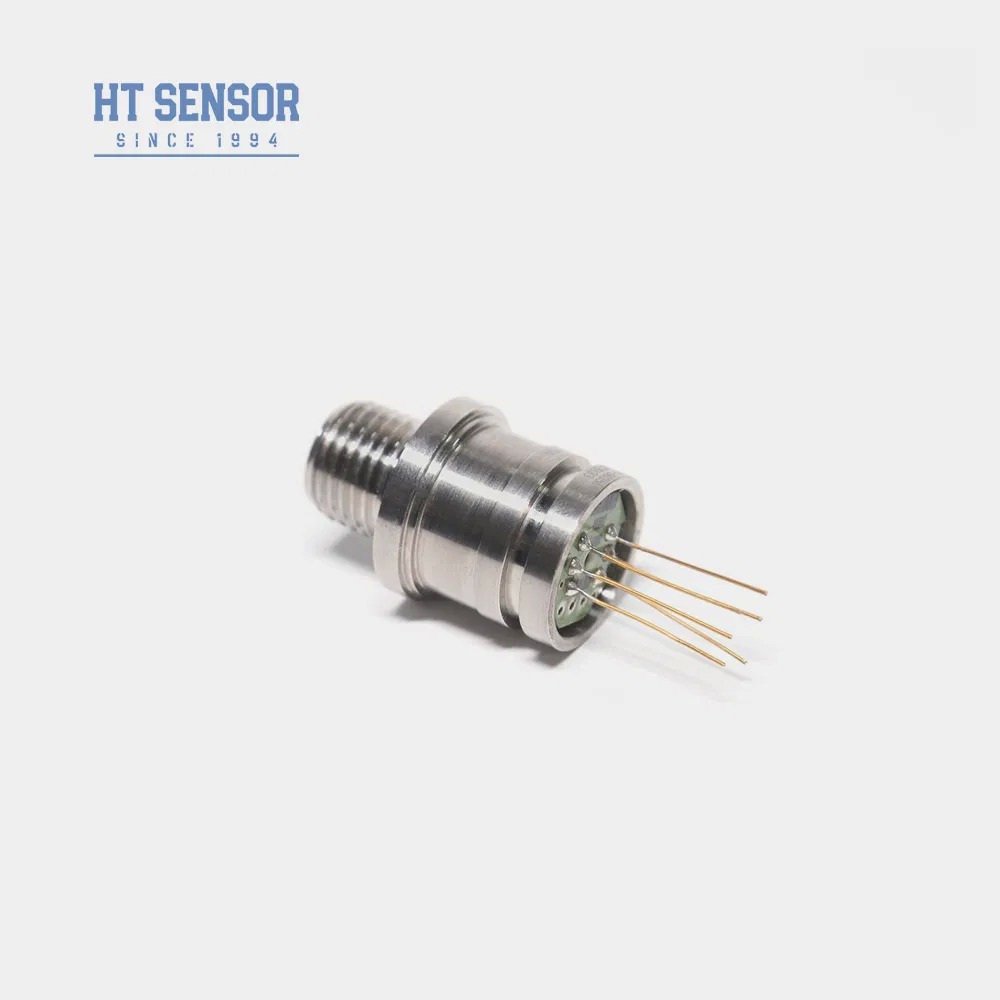

Cella sensore di pressione HT30 con connessione filettata Sensore di livello a filettatura di tensione

HT30 Pressure Sensor Cell with Thread Connect Voltage Thread Level Sensor
HT30 Pressure Sensor Cell with Thread Connect Voltage Thread Level Sensor HT30 Pressure Sensor Cell with Thread Connect Voltage Thread Level Sensor HT30 Pressure Sensor Cell with Thread Connect Voltage Thread Level Sensor HT30 Pressure Sensor Cell with Thread Connect Voltage Thread Level Sensor HT30 Pressure Sensor Cell with Thread Connect Voltage Thread Level Sensor
Informazioni di base
Certificazione: RoHS
Quantità di ordine minimo: 5
Prezzo: 20
Miglior prezzo Contattaci
Informazioni dettagliate
Modello n.: HT30 Segnale di uscita: Tipo analogo
Processo di produzione: Integrazione Materiale: Acciaio inossidabile
Tipo di cablaggio: Quattro fili Mezzo di misurazione: Gas e liquidi
Grado di protezione IP: ip65 Energia: 1.5 mA
Produzione: Voltaggio Filo: G1/4 e così via
Impedenza di ingresso: 2,5kΩ ~ 6kΩ Impedenza di output: 2,5kΩ ~ 6kΩ
Temperatura operativa: -20~80ºC Temperatura di conservazione: -40~125ºC
Peso: ~63 g
Evidenziare:

Sensore di pressione con connessione filettata HT30

,

sensore di pressione in silicio con garanzia

,

Cella sensore di livello a filettatura di tensione

Descrizione di prodotto

Cella sensore di pressione HT30 con sensore di livello del filo di tensione di connessione del filo
Sensore di pressione piezoresistivo al silicio HT30
Il sensore di pressione piezoresistivo in silicio HT30 è un elemento in silicio diffuso altamente stabile che utilizza l'effetto piezoresistivo per misurare la pressione di liquidi e gas. Caratterizzato da una struttura saldata con connessioni filettate standard e senza O-ring di tenuta, questo sensore è adatto per un'ampia gamma di applicazioni impegnative.
Cella sensore di pressione HT30 con connessione filettata Sensore di livello a filettatura di tensione 0
Caratteristiche del prodotto
  • Tecnologia avanzata con alloggiamento in acciaio inossidabile 316L e materiali della membrana di alta qualità tra cui titanio e Hastelloy
  • Circuiti a film spesso per una compensazione precisa della temperatura e una correzione del punto zero
  • Sono disponibili più opzioni di interfaccia thread
  • Costruzione monopezzo saldata con dimensioni compatte e alta affidabilità
Applicazioni
  • Siti di processi industriali tra cui petrolio, prodotti chimici, metallurgia, energia e idrologia
  • Industrie marittime e aeronautiche
  • Sistemi di controllo idraulici e pneumatici
  • Applicazioni di controllo di processo
Prestazioni elettriche
  • Alimentazione: ≤2 mA CC (tipico 1,5 mA CC)
  • Impedenza di ingresso: 2,5 KΩ~6 KΩ
  • Impedenza di uscita: 2,5 KΩ~6 KΩ
  • Collegamento elettrico: pin Kovar placcati in oro o cavi per alte temperature da 100 mm
Parametri di prestazione
Intervallo di misurazione Calibro (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Assoluto(A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Sigillato(I) 3500KPaS, 7MPaS, 10MPaS, 20MPaS
Parametro Tip Massimo Unità
Nonlinearità ±0,15 ±0,3 %FS
Ripetibilità 0,05 0,1 %FS
Isteresi 0,05 0,1 %FS
Uscita con scostamento zero 0±1 0±2 mV
Uscita a scala intera (≤20KPa) 50±10 50±30 mV
Uscita a scala intera (≥35kPa) 100±10 100±30 mV
Temp. di scostamento zero. Deriva (≤20KPa) ±1 ±2 %FS
Temp. di scostamento zero. Deriva (≥35kPa) ±0,5 ±1 %FS
Temp. fondo scala. Deriva (≤20KPa) ±1 ±2 %FS
Temp. fondo scala. Deriva (≥35kPa) ±0,5 ±1 %FS
Temp. compensata (≤20KPa) 0~50 ºC
Temp. compensata (≥35kPa) 0~70 ºC
Temperatura operativa -20~80 ºC
Temperatura di conservazione -40~125 ºC
Sovraccarico consentito Prendi il valore più piccolo tra 3 volte il fondo scala o 120 MPa
Pressione di scoppio 5 volte il fondo scala
Stabilità a lungo termine 0,2% FS/anno
Materiale della membrana 316L
Resistenza di isolamento ≥200MΩ 100VCC
Vibrazione Nessuna variazione in condizioni di 10 gRMS, da 20 Hz a 2000 Hz
Shock 100 g, 11 ms
Tempo di risposta ≤1ms
Guarnizione O-ring Gomma nitrilica o gomma fluorurata
Mezzo di riempimento Olio di silicone
Peso ~63 g
I parametri sono testati nelle seguenti condizioni: 1,5 mA a 25°C
Cella sensore di pressione HT30 con connessione filettata Sensore di livello a filettatura di tensione 1 Cella sensore di pressione HT30 con connessione filettata Sensore di livello a filettatura di tensione 2 Cella sensore di pressione HT30 con connessione filettata Sensore di livello a filettatura di tensione 3
Collegamento elettrico e compensazione
Cella sensore di pressione HT30 con connessione filettata Sensore di livello a filettatura di tensione 4
Esempi di selezione
Cella sensore di pressione HT30 con connessione filettata Sensore di livello a filettatura di tensione 5
Suggerimenti per l'ordinazione
  • Assicurarsi che la dimensione del nucleo e la custodia del trasmettitore siano adeguate per garantire la necessaria tenuta all'aria
  • Allineare l'alloggiamento verticalmente ed applicare una pressione uniforme durante il montaggio per evitare di danneggiare la piastra di compensazione
  • Fornire istruzioni speciali al momento dell'ordine se il mezzo misurato è incompatibile con il materiale della membrana 316L
  • Evitare di premere il diaframma del sensore con le mani o con oggetti appuntiti per evitare danni
  • Mantenere le porte del nucleo della pressione del manometro aperte all'atmosfera e impedire l'ingresso di acqua, vapore o sostanze corrosive
  • Fare riferimento all'etichetta del nucleo effettiva per eventuali modifiche alla configurazione dei conduttori dei pin
Qualità e produzione
Cella sensore di pressione HT30 con connessione filettata Sensore di livello a filettatura di tensione 6 Cella sensore di pressione HT30 con connessione filettata Sensore di livello a filettatura di tensione 7 Cella sensore di pressione HT30 con connessione filettata Sensore di livello a filettatura di tensione 8 Cella sensore di pressione HT30 con connessione filettata Sensore di livello a filettatura di tensione 9 Cella sensore di pressione HT30 con connessione filettata Sensore di livello a filettatura di tensione 10 Cella sensore di pressione HT30 con connessione filettata Sensore di livello a filettatura di tensione 11
Domande frequenti
Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
Alta precisione, durata e prestazioni eccellenti. Personalizzazione disponibile.
Posso personalizzare specifiche speciali?
Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo servizi OEM e ODM.
Qual è la vostra capacità produttiva?
I nostri impianti di produzione possono produrre fino a 30.000 trasmettitori di sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala. Tuttavia, è consigliabile contattare in anticipo il nostro team di vendita per garantire una corretta pianificazione della produzione e della consegna.
Qual è il periodo di consegna tipico?
5~8 giorni lavorativi per i modelli standard. I prodotti personalizzati possono variare.
Come vengono prezzati i prodotti? Eventuali sconti?
Prezzi competitivi con sconti per ordini all'ingrosso o partner a lungo termine.
Qual è la garanzia dei vostri prodotti? E il servizio post-vendita?
Il nostro periodo di garanzia è di 24 mesi dalla spedizione e il nostro team post-vendita risponderà alle vostre domande entro 24 ore. L'istruzione remota tramite rete PC è sempre disponibile.
