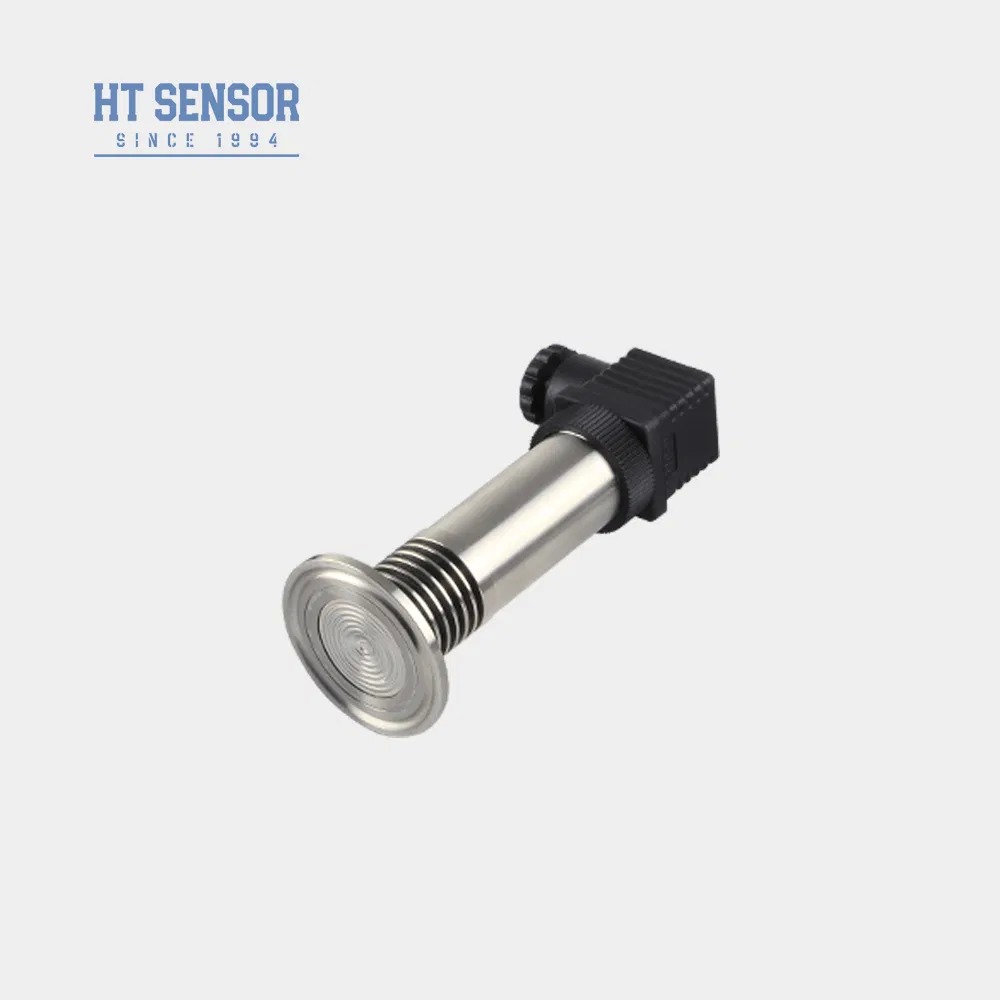

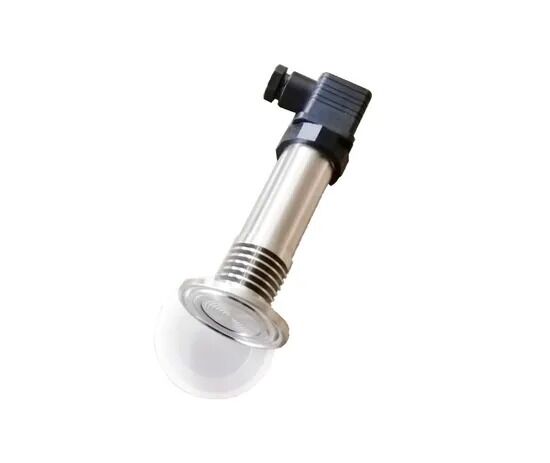

1.5" pinza per l'installazione di un sensore di pressione per trasmettitore di pressione ad alta temperatura a grande diaframma
Brand Name:
HT SENSOR
Model Number:
BP93420-IQT
Place of Origin:
Baoji, Cina.
Certification:
ISO9001
Minimum Order Quantity:
1
Price:
48
Product Details
| Modello n.: | BP93420-IQT | Grado di precisione: | 0,5% |
|---|---|---|---|
| Intervallo di pressione: | - 100kpa... 0kpa ~ 10kpa... 100MPa | Materiale dell'alloggiamento: | 304S.S. |
| Intervallo di misurazione: | 0~35Kpa…~3,5MPa | Capacità di sovraccarico: | ≤ 1,5 volte dell'intervallo nominale |
| Temperatura operativa: | -20ºC ~ 80ºC | Temperatura di conservazione: | -40ºC ~ 120ºC |
| Materiale diaframma: | 316L | Segnale di uscita: | 4 ~ 20Ma, 0 ~ 10/20Ma, 0/1 ~ 5V, 0/1 ~ 10V, 0,5 ~ 4,5 V, rs485 |
| Evidenziare |
1sensore di pressione della pinza da 0,5 pollici,Trasmettitore ad alta temperatura e pressione |
||
Product Description
Morsetto da 1,5" per installare il sensore di pressione del trasmettitore di pressione del livello ad alta temperatura a diaframma largo
Trasmettitore di pressione BP93420-IQ
Introduzione al prodotto
Morsetto da 1,5 mm BP93420-IQT per installare il trasmettitore per alte temperature a diaframma largo. Il circuito di elaborazione del segnale si trova all'interno di un alloggiamento in acciaio inossidabile, convertendo il segnale del sensore in un segnale di uscita standard. Questo trasmettitore di pressione viene utilizzato principalmente in luoghi in cui sono richieste elevate condizioni igieniche, garantendo misurazioni di pressione affidabili e precise in ambienti igienici.
Caratteristiche del prodotto
- Varie opzioni di interfaccia di pressione
- Progettato per applicazioni igieniche per prevenire incrostazioni medie
- Elevata precisione con una struttura completamente in acciaio inossidabile
- Facile da pulire
Applicazioni
- Adatto per misurare gas e liquidi non corrosivi con 316L
- Ideale per la tutela dell'ambiente e le industrie chimiche
- Utilizzato nell'industria marittima e aeronautica
- Particolarmente adatti per l'uso nei settori medico, biofarmaceutico e dell'igiene alimentare
Parametri di prestazione
| Intervallo di misurazione | 0~35Kpa…~3,5MPa |
|---|---|
| Tipo di pressione | Pressione relativa, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte il campo nominale |
| Precisione @ 25ºC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | 0,1%FS |
| Isteresi | 0,1%FS |
| Stabilità a lungo termine | ±0,1%FS/anno(tipico) ±0,2%FS/anno(massimo) |
| Deriva della temperatura del punto zero | ±0,02%FS/ºC(≤100KPa) ±0,01%FS/ºC(>100KPa) |
| Deriva termica su scala completa | ±0,02%FS/ºC(≤100KPa) ±0,01%FS/ºC(>100KPa) |
| Risposta in frequenza | 2,4 Khz |
| Temperatura di compensazione | -20-70ºC (≤10mpa, personalizzabile) |
| Temperatura operativa | -20ºC~80ºC |
| Temperatura di conservazione | -40ºC~120ºC |
| Vibrazione | 10g,55Hz ~ 2kHz |
| Materiale dell'alloggiamento | 304.316 litri |
| Materiale della membrana | 316L |
| Resistenza di isolamento | 100 MΩ 100 V CC |
| Valutazione a prova di esplosione | Ex ia IIC T6 Ga |
| Grado di protezione | IP65 |
| Peso | ~0,55 kg |
Specifiche del segnale di uscita
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
|---|---|---|
| 4~20 mA | 12~30 VCC | 2/3/4 fili |
| 0~10/20 mA | 3 fili | |
| 0/1~5V 0/1~10 V 0,5~4,5 V |
5 V CC | |
| Protocollo di comunicazione RS485 | 3,6~30 V/Batteria | 4 fili |
Esempi di selezione
Guida all'ordine
BP93420XX Trasmettitore di pressione
Costruzione del contorno
| IB | Trasmettitore di pressione generale |
|---|---|
| IX | Visualizza il trasmettitore di pressione |
| CIOÈ | Trasmettitore di pressione aeronautica resistente agli urti |
| IIC/III | Trasmettitore di pressione industriale generale/con display |
| SE | Trasmettitore di pressione resistente all'umidità |
| IIE/IIIE | Generale/Visualizzazione Trasmettitore di pressione |
| IN | Trasmettitore di pressione dedicato per il condizionamento dell'aria |
| CIRCUITO INTEGRATO | Trasmettitore di pressione ad alta temperatura |
| QI/QI | Membrana grande/trasmettitore di pressione ad alta temperatura |
Intervallo di misurazione
-100kPa…0kPa ~ 35kPa…3,5MPa
(0-X)Kpa o MPa | X: indica l'intervallo di misurazione effettivo
Alimentazione elettrica
| D1 | 24 V CC |
| D2 | 5 V CC |
| D3 | Altro |
Segnale di uscita
| S1 | 4~20 mA CC |
| S2 | 1~5 VCC |
| S3 | 0~5 VCC |
| S4 | 0~10 mA CC |
| S5 | 0~20 mA CC |
| S6 | 0~10 VCC |
| S7 | 0,5~4,5 VCC |
Collegamento elettrico
| B1 | Hirschmann |
| B2 | Spina PG7 |
| B3 | Uscita cavo sigillata |
| B4 | 2088 Involucro industriale |
| B5 | 2088 Custodia industriale con display |
| B6 | Altro |
Tipo di pressione
| G | Pressione relativa |
| UN | Pressione assoluta |
| S | Pressione di riferimento sigillata |
Suggerimenti per l'ordinazione
- Quando si seleziona il prodotto, assicurarsi che il mezzo da misurare sia compatibile con le parti di contatto del prodotto.
- Quando si effettua un ordine, tenere presente che i prodotti di tipo antideflagrante non includono testine display digitali.
- Quando si ordinano trasmettitori con display LCD o LED, l'alimentazione del trasmettitore non deve essere inferiore a 20 V CC.
- Per garantire un funzionamento affidabile del prodotto, si consiglia agli utenti di installare dispositivi di protezione contro i fulmini in loco e di assicurarsi che il prodotto e l'alimentazione siano collegati a terra in modo affidabile.
- L'intervallo di temperatura di esercizio nominale dell'O-ring in gomma fluorurata è compreso tra -20ºC e 250ºC. Quando la temperatura operativa del prodotto è inferiore a -20ºC, è necessario scegliere una guarnizione O-ring in EPDM.
- La lunghezza predefinita del cavo è 1,5 m, disponibile in tre materiali. Se non specificato verrà fornito con materiale cavo in polietilene. Se si necessita di un materiale diverso per il cavo, specificarlo nell'ordine.
- Per esigenze particolari quali forti vibrazioni, forza d'impatto istantanea, forti interferenze elettromagnetiche o radiofrequenze, informare la nostra azienda e specificarle nell'ordine.
Informazioni aziendali
Domande frequenti
D: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: Alta precisione, durata e prestazioni eccellenti. Personalizzazione disponibile.
D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo servizi OEM e ODM.
D: Qual è la tua capacità produttiva?
R: I nostri impianti di produzione possono produrre fino a 30.000 trasmettitori di sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala. Tuttavia, è consigliabile contattare in anticipo il nostro team di vendita per garantire una corretta pianificazione della produzione e della consegna.
D: Qual è il periodo di consegna tipico?
A: 5~8 giorni lavorativi per i modelli standard. I prodotti personalizzati possono variare.
D: Qual è il prezzo dei prodotti? Eventuali sconti?
R: Prezzi competitivi con sconti per ordini all'ingrosso o partner a lungo termine.
D: Qual è la garanzia dei vostri prodotti? E il servizio post-vendita?
R: Il nostro periodo di garanzia è di 24 mesi dopo la spedizione e il nostro servizio post-vendita risponderà alle vostre domande entro 24 ore, le istruzioni remote tramite la rete di PC sono sempre disponibili.
