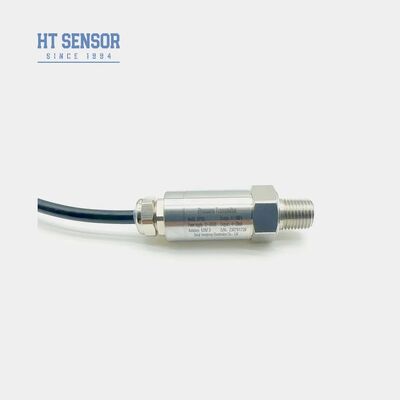

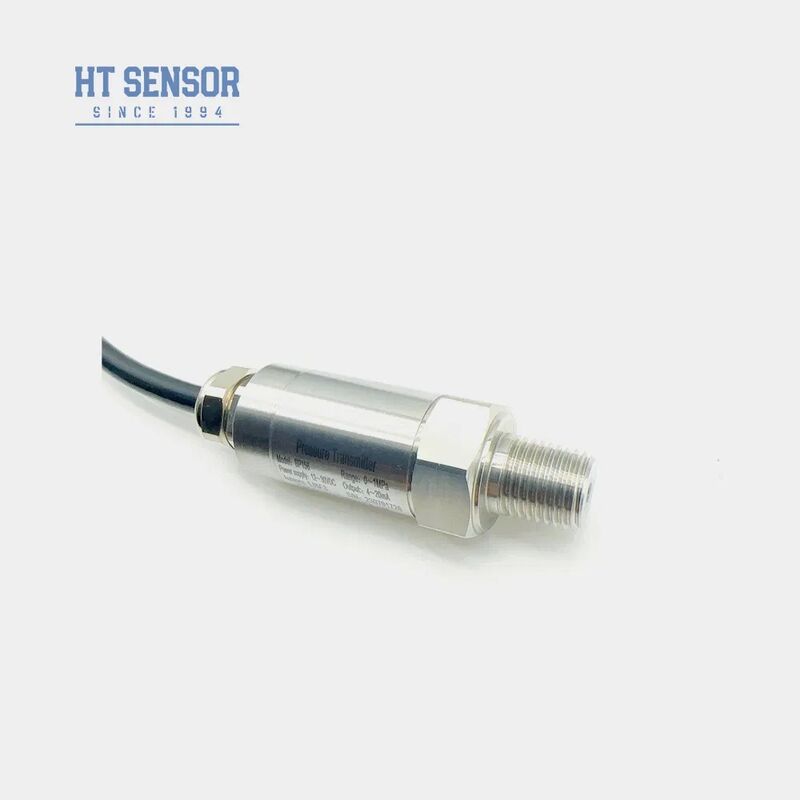

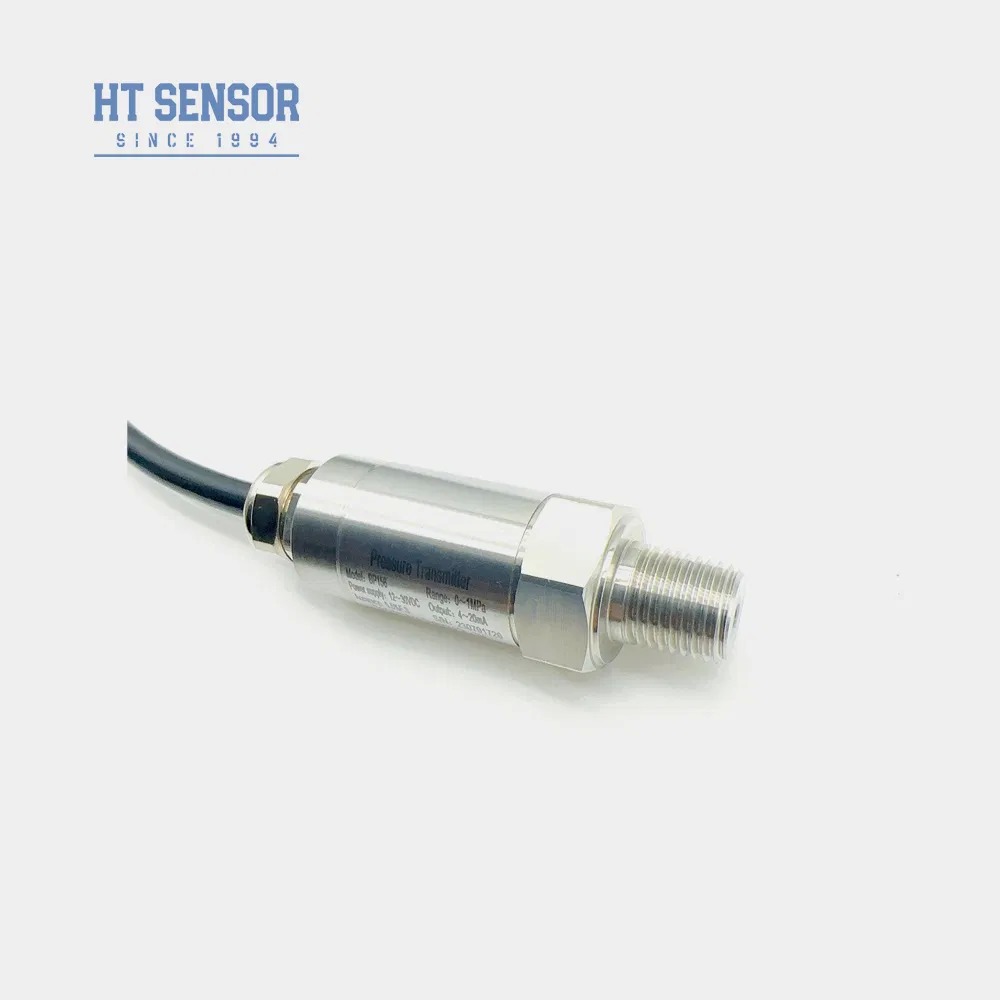

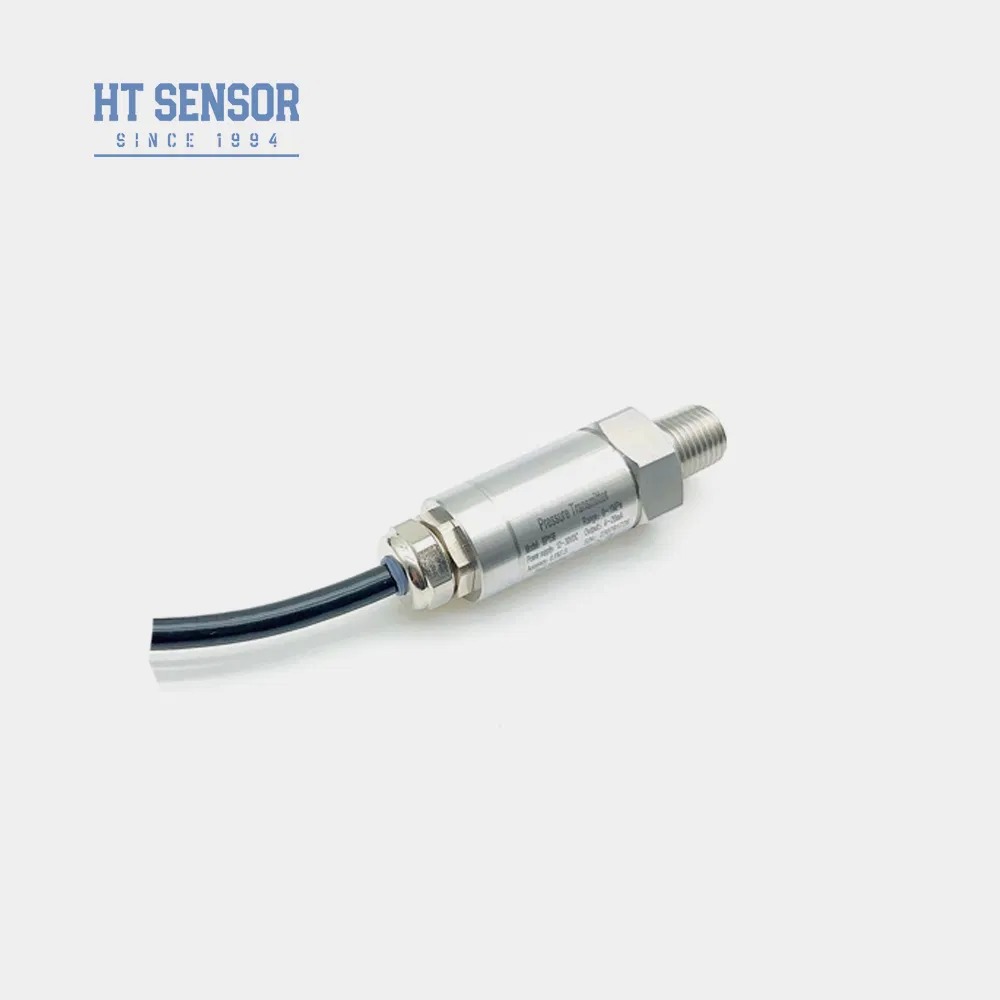

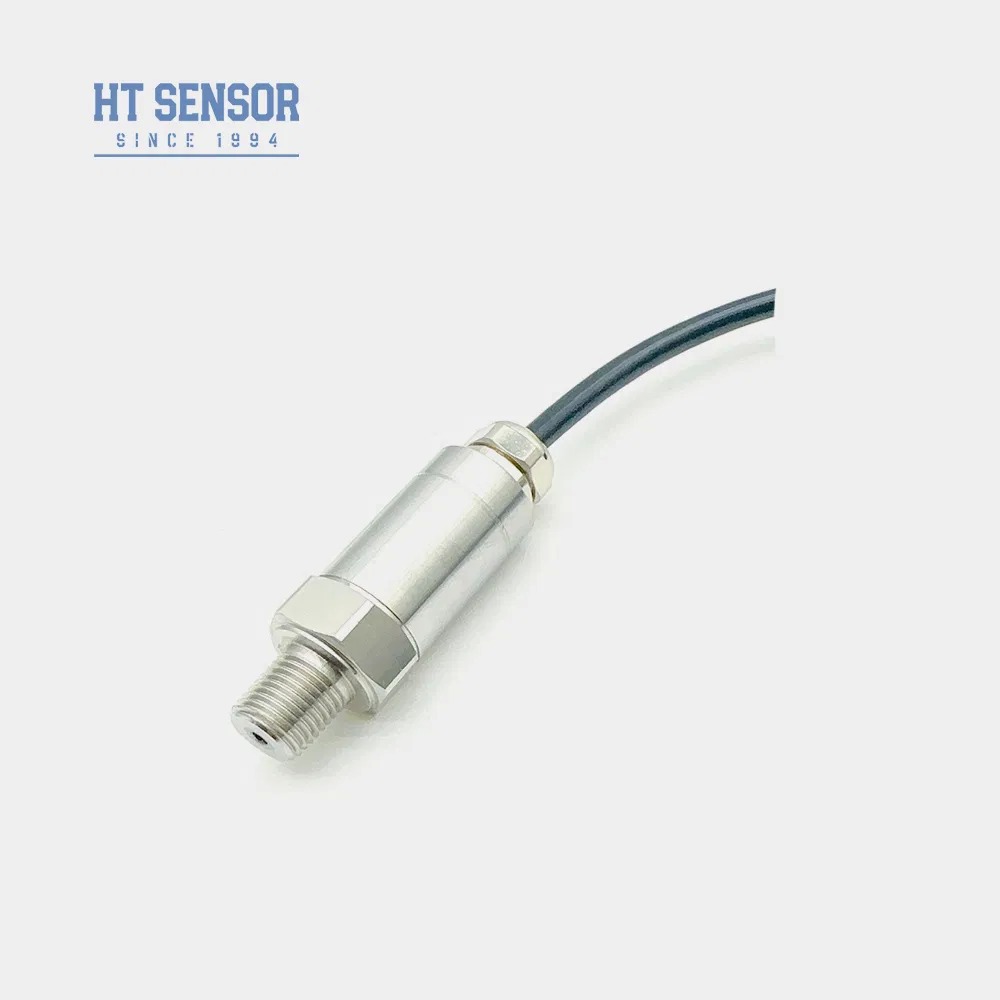

Trasmettitore di pressione del silicio ad alta precisione Sensore di pressione dell'aria industriale con sensore HT
Product Details
| Modello n.: | BP156 | Mezzo di misurazione: | Gas e liquidi |
|---|---|---|---|
| Intervallo di pressione: | 0kPa~10kPa...40MPa | Grado di protezione IP: | ip65 |
| Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata | Temp operativa.: | -20 ℃ ~ 80 ℃ |
| Capacità di sovraccarico: | ≤ 1,5 volte dell'intervallo nominale | Precisione @ 25ºC: | ± 0,25% (tip.) ± 0,5% (max.) |
| Stabilità a lungo termine: | ± 0,1%fs/anno (tip.) ± 0,2%fs/anno (max.) | Materiale diaframma: | 316L |
| Resistenza di isolamento: | 100 mΩ 100vdc | Peso: | ~ 0,25 kg |
| Evidenziare |
Sensore di pressione al silicio ad alta precisione,Trasmettitore di pressione dell'aria industriale,Trasmettitore di pressione del sensore HT |
||
Product Description
- Ampia gamma di misura con costruzione in acciaio inossidabile

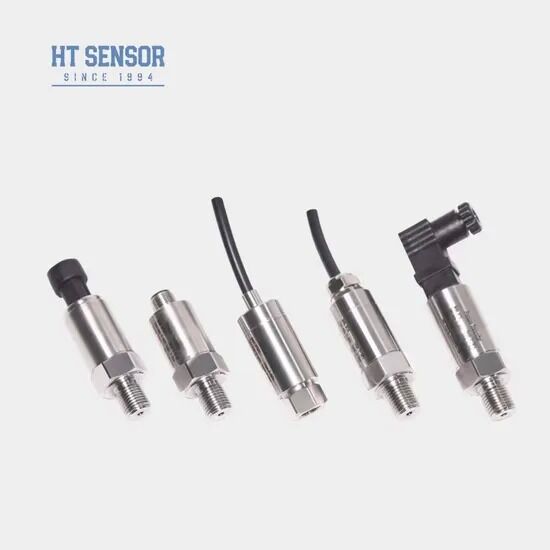

- Disponibili più configurazioni di interfaccia di pressione
- Classificazione di protezione IP65 con struttura interamente in acciaio inossidabile
- Capacità di taratura a scala zero e a scala completa
- Accuratezza di misurazione di alta precisione
- Misurazione della pressione di gas e liquidi non corrosivi utilizzando acciaio inossidabile 316L
- Applicazioni nel settore marittimo e dell'aviazione
- Monitoraggio dei processi industriali nel settore petrolifero, chimico, metallurgico, della generazione di energia e dell'idrologia
- Sistemi di controllo idraulici e pneumatici
| Intervallo di misura | 0kPa ~ 10kPa...40MPa |
|---|---|
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Capacità di sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi | 0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine | ± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10MPa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Resistenza alle vibrazioni | 10 g, 55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304, 316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex ia IIC T6 Ga |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,25 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
|---|---|---|
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili | |
| 0/1 ~ 5V 0/1 ~ 10V 0.5 ~ 4.5V |
5VDC |
- Assicurarsi che il mezzo misurato sia compatibile con i materiali a contatto con il prodotto
- I modelli a prova di esplosione non comprendono teste di visualizzazione digitale
- I trasmettitori con display LCD o LED richiedono una alimentazione ≥ 20VDC
- Installare dispositivi di protezione da fulmini e assicurare una corretta messa a terra per un funzionamento affidabile
- Per le temperature di funzionamento inferiori a -20oC, selezionare i sigilli EPDM O-ring
- Lunghezza predefinita del cavo è di 1,5 m (materiale polietilene)
- Specificare i requisiti speciali per le vibrazioni, gli urti o le interferenze elettromagnetiche
| BP15X | Trasmettitore di pressione analogo |
|---|---|
| Codice | Progetto di costruzione |
| 5 | Tappi Packard |
| 6 | Cavo di uscita diretto sigillato 1,5 metri |
| 7 | Mini connettore Hirschmann |
| 8 | Grandi connettori Hirschmann |
| Intervallo di misura | 0kPa ~ 10kPa...5MPa (0-X) Kpa o MPa. |
| Codice | Fornitore di energia |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Altri |
| Codice | Segnale di uscita |
| S1 | 4~20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| Codice | Connessione a pressione |
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Altri (¢ 50,4 flange) |
| Codice | Connessione elettrica |
| B1 | Hirschmann |
| B2 | PG7 |
| B3 | Cable sigillata uscita 1,5 metri |
| B4 | Altri |
| Codice | Tipo di pressione |
| G | Pressione di misura |
| A | Pressione assoluta |
| S | Pressione di riferimento sigillata |
Product Highlights
BP156 Trasmettitore di pressione al silicio ad alta precisione Visualizzazione del prodotto Il trasmettitore di pressione BP156 utilizza come elemento di misurazione del segnale la tecnologia del nucleo di membrana di isolamento resistente alla pressione del silicio della serie HT.Il circuito di ...
