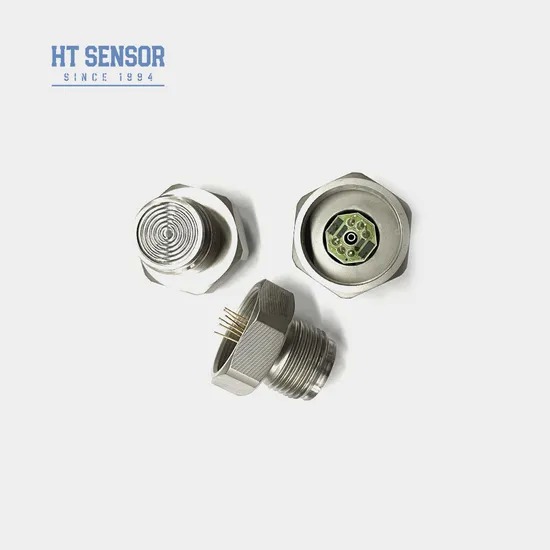

10VDC Potenza HT24V Sensore di pressione del silicio Cella G1/2 Sensore di livello Flush Sensore di pressione Core
Product Details
| Segnale di uscita: | Tipo analogo | Materiale: | Acciaio inossidabile |
|---|---|---|---|
| Tipo di cablaggio: | Quattro fili | Grado di protezione IP: | IP65 |
| Alimentazione elettrica: | 10vdc | Tipo di filo: | G1/2 M20*1,5 1/2NPT |
| Impedenza di ingresso: | 4KΩ~20KΩ | Impedenza di output: | 2,5kΩ ~ 6kΩ |
| Temperatura operativa: | -20°C a 80°C | Temperatura di conservazione: | -40~125ºC |
| Peso: | ~55 g | Materiale diaframma: | 316L |
| Evidenziare |
Sensore di pressione 10VDC HT24V,Sensore di livello G1/2 con garanzia,Cella sensore di pressione al silicio |
||
Product Description

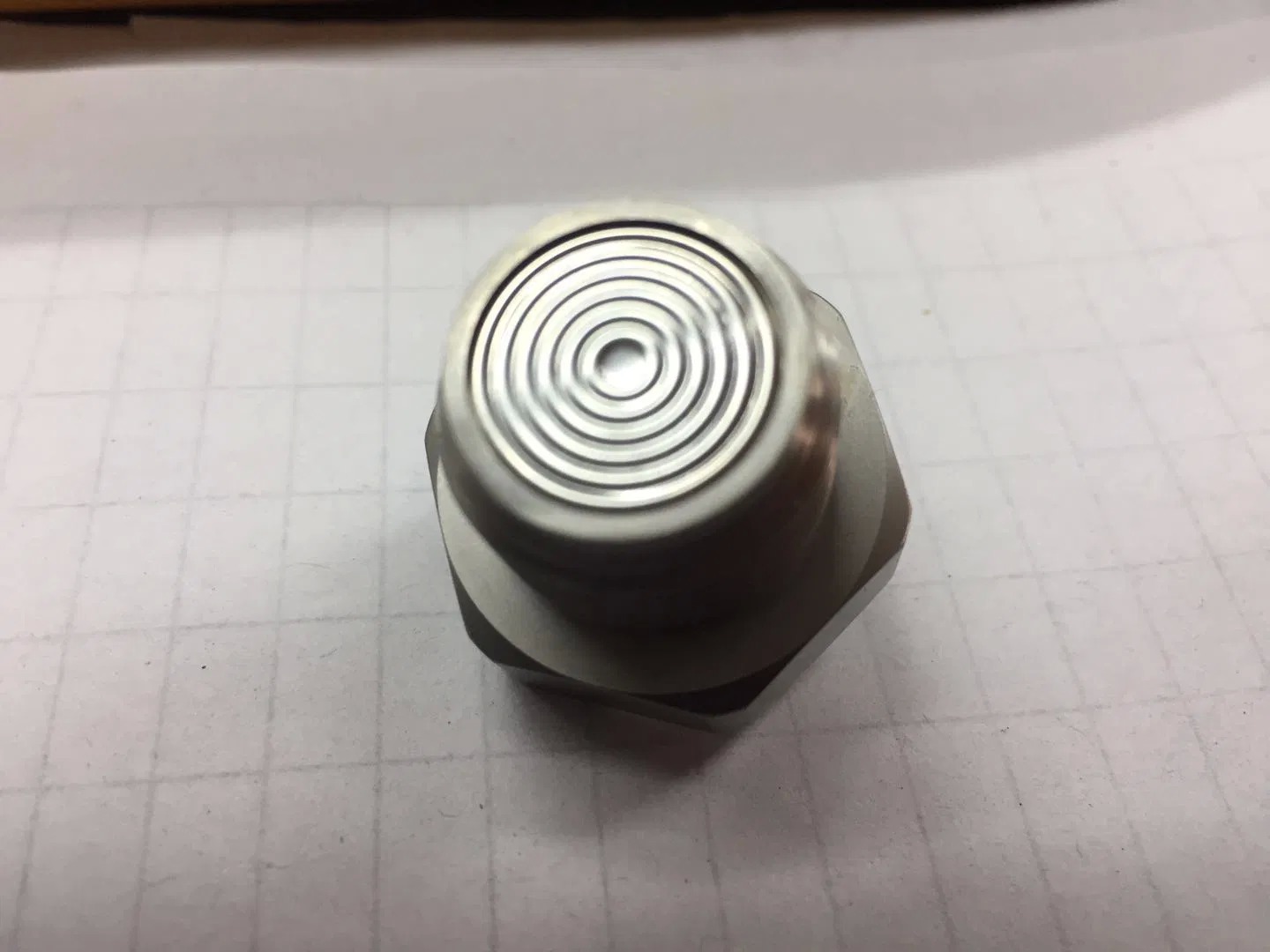

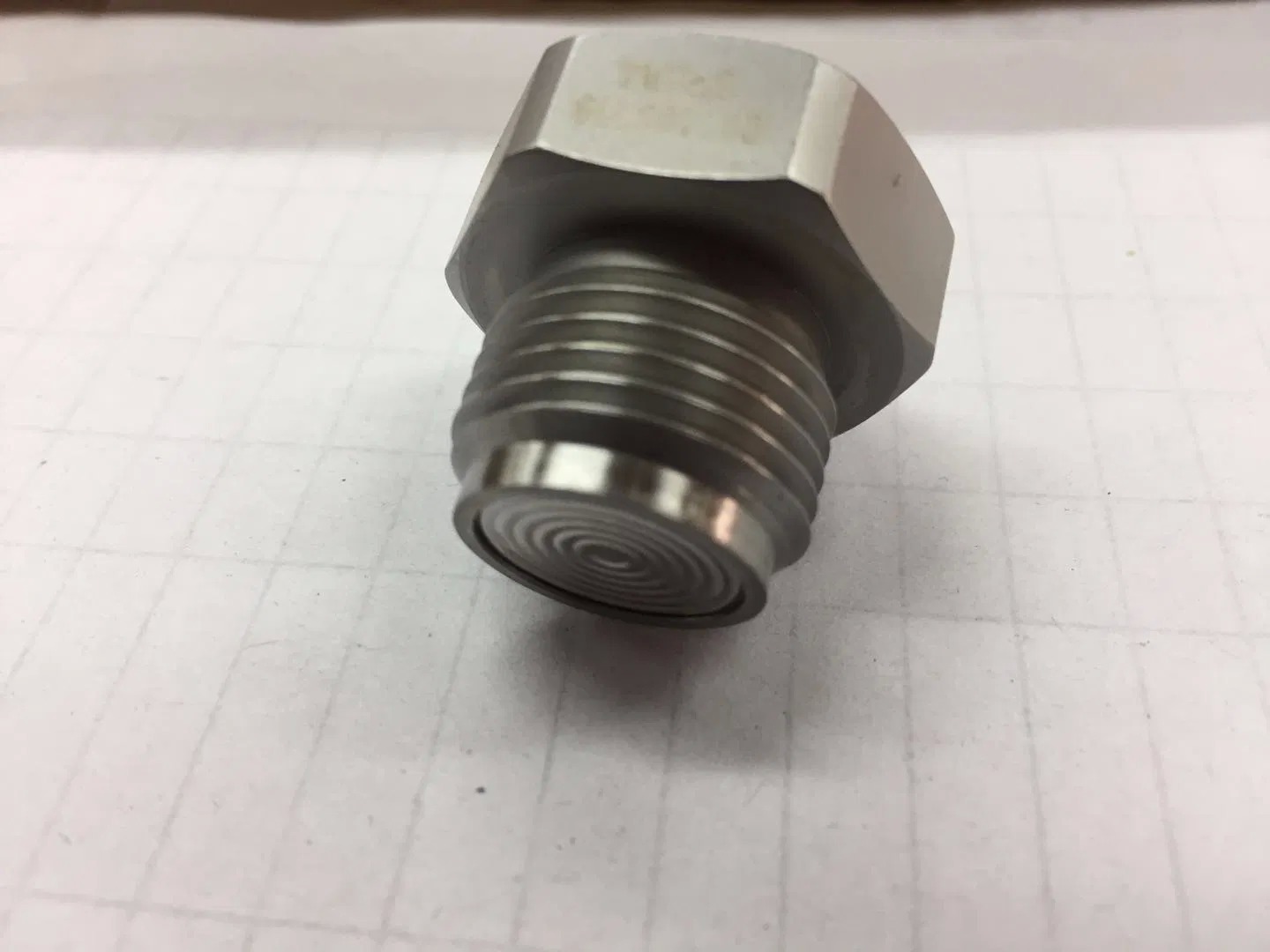

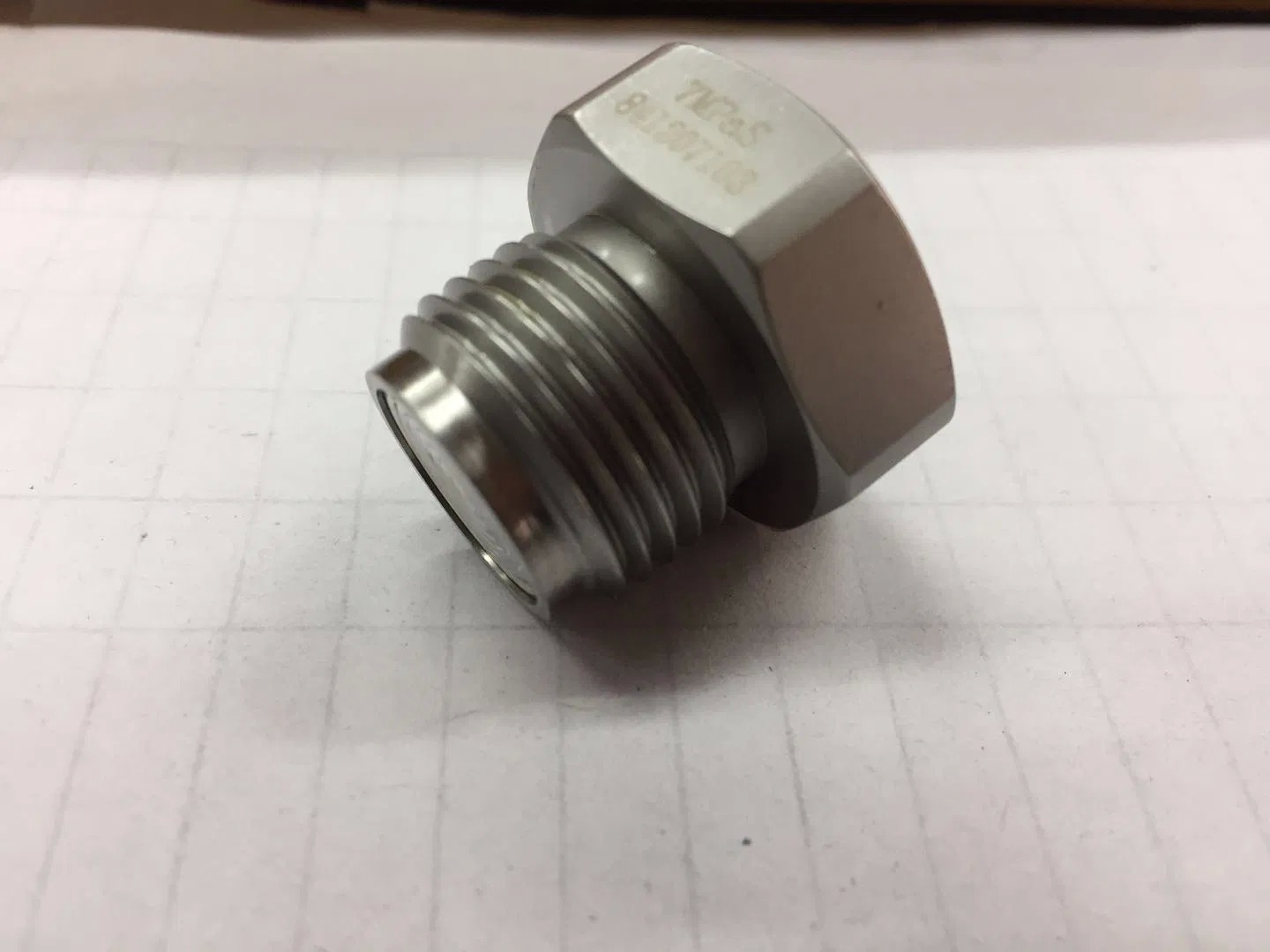

Il HT24V è un sensore di pressione a diaframma a scarico dotato di un chip di silicio diffuso altamente stabile, il cui design innovativo trasmette la pressione al chip sensibile attraverso un diaframma in acciaio inossidabile.protetto da olio di silicio sigillatoLa struttura del diaframma a scarico migliora la facilità di pulizia e contribuisce ad un'eccezionale affidabilità, rendendolo ideale per applicazioni nel settore alimentare, igienicoe altre industrie che richiedono severi standard di pulizia e precisione.
- Tecnologia avanzata con alloggiamento in acciaio inossidabile 316L e materiali di diaframma di alta qualità tra cui titanio e Hastelloy
- Circuiti a pellicola spessa per la compensazione della temperatura e la correzione del punto zero
- Eccezionale affidabilità, ripetibilità e stabilità
- Struttura del diaframma a scarico per una facile pulizia e manutenzione
- Misurazione della pressione dei gas e dei liquidi non corrosivi con compatibilità in acciaio inossidabile 316L
- Industria alimentare e delle bevande
- Sistemi di controllo dei processi industriali
- Applicazioni per la fabbricazione farmaceutica
- Fonte di alimentazione: ≤10VDC
- Voltaggio di uscita in modalità comune: 50% dell'input (tipico)
- Impedenza di ingresso: 4KΩ~20KΩ
- Impedenza di uscita: 2,5KΩ~6KΩ

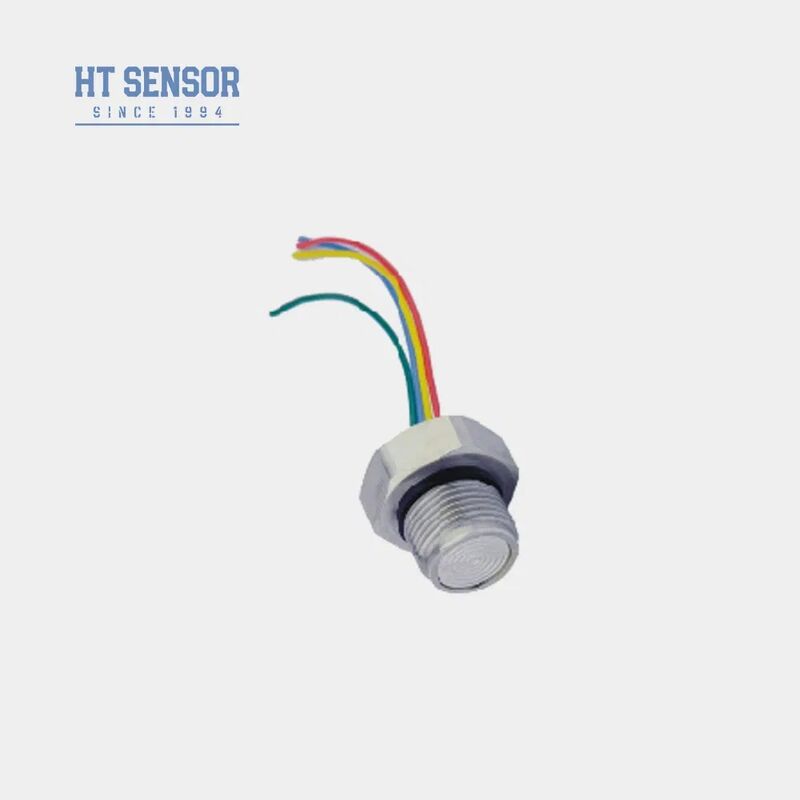

- Connessione elettrica: filo ad alta temperatura di 100 mm, cavo a nastro di carta
| Intervallo di misura | Diametro (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |
|---|---|---|---|
| Assoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| Sigillato | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS | ||
| Parametro | Tipologia | Max. | Unità |
| Non linearità | ± 0.15 | ± 0.3 | % F.S. |
| Ripetibilità | 0.05 | 0.1 | % F.S. |
| Isteresi | 0.05 | 0.1 | % F.S. |
| 0 uscita di compensazione | 0 ± 1 | 0 ± 2 | mV |
| Fattore di uscita a scala completa (≤20KPa) | 50 ± 1 | 50 ± 2 | mV |
| Capacità di produzione a scala completa (≥ 35 kPa) | 100 ± 1 | 100 ± 2 | mV |
| Cero temp. deriva di offset (≤20KPa) | ± 1 | ±2.5 | % F.S. |
| Temperatura zero di offset. deriva (≥ 35 kPa) | ± 0.8 | ± 15 | % F.S. |
| Drifto termico a scala completa (≤ 20 KPa) | ± 1 | ±2 | % F.S. |
| Drift di temperatura a scala completa (≥ 35 kPa) | ± 0.8 | ± 15 | % F.S. |
| Temperature compensate (≤20KPa) | 0 ~ 50 | oC | |
| Temperature compensate (≥ 35 kPa) | 0 ~ 70 | oC | |
| Temperatura di funzionamento | -20~80 | oC | |
| Temperatura di conservazione | -40~125 | oC | |
| Sovraccarico ammissibile | Prendere il valore più piccolo tra 3 volte la scala completa o 60MPa | ||
| Pressione di scoppio | 5X la scala completa | ||
| Stabilità a lungo termine | 0.2 % F.S./anno | ||
| Materiale del diaframma | 316L | ||
| Resistenza all'isolamento | ≥ 200MΩ 100VDC | ||
| Vibrazione | Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz | ||
| Shock | 100 g, 11 ms | ||
| Tempo di risposta | ≤ 1 ms | ||
| Sigillo O-ring | Fabbricazione a partire da materie tessili | ||
| Medio di riempimento | Olio di silicio | ||
| Peso | ~ 55 g | ||
I parametri sono sottoposti a prova alle seguenti condizioni: tensione costante di 10V e temperatura ambiente di 25oC
- Assicurare il corretto adattamento tra le dimensioni del nucleo e l'alloggiamento del trasmettitore durante l'assemblaggio per ottenere l'étanchità richiesta
- Durante l'assemblaggio dell'alloggiamento, mantenere l'allineamento verticale e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione
- Se il mezzo di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), fornire istruzioni speciali al momento dell'ordine
- Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni da deformazione o piercing
- Tenere aperta l'entrata di pressione del nucleo del manometro di pressione all'atmosfera e impedire l'ingresso di acqua, vapore acqueo o sostanze corrosive nella camera di pressione negativa del nucleo
- Se i conduttori dei perni richiedono modifiche, fare riferimento all'etichetta sul nucleo effettivo per una corretta configurazione
Product Highlights
Sensore di pressione al silicio HT24V con alimentazione 10 V CC, grado di protezione IP65 e stabilità dello 0,2% FS/anno. Presenta una membrana a filo in acciaio inossidabile 316L per una facile pulizia nelle applicazioni alimentari/farmaceutiche. Personalizzabile con capacità produttiva di 50.000 unità/anno.
