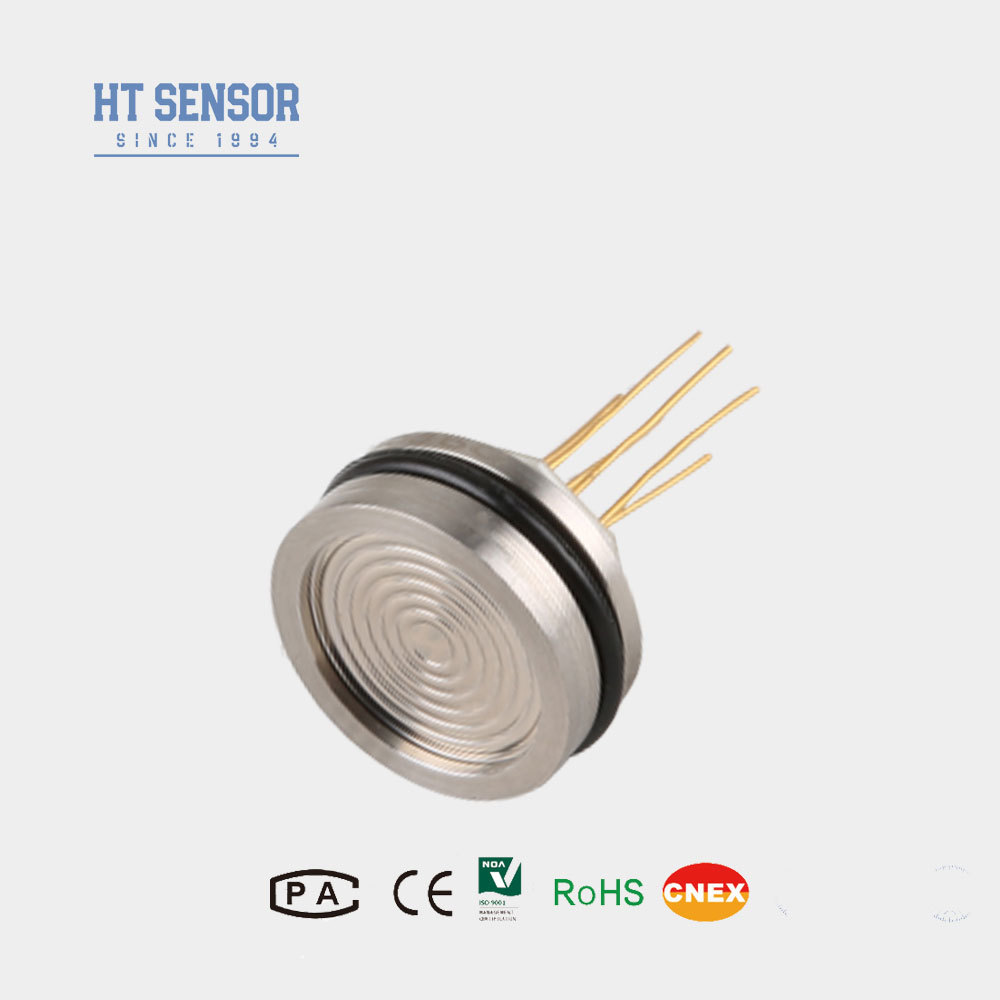

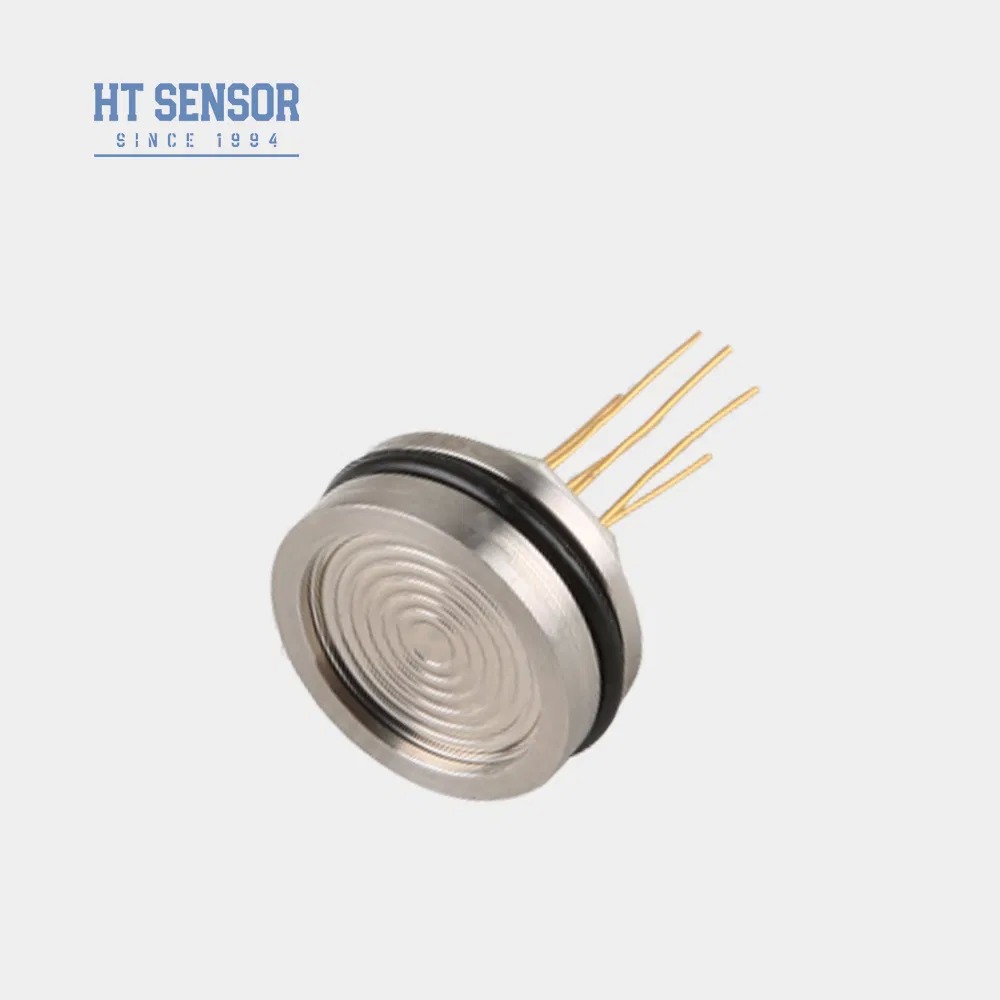

Sensore di pressione al silicio diametro 19mm, Nucleo sensore di pressione mini, Sensore di pressione per la misurazione di liquidi industriali
Product Details
| Modello n.: | HT26 | Segnale di uscita: | Tipo analogo |
|---|---|---|---|
| Processo di produzione: | Integrazione | Materiale: | Acciaio inossidabile |
| Tipo di cablaggio: | Quattro fili | Mezzo di misurazione: | Gas e liquidi |
| Grado di protezione IP: | IP65 | Energia: | 1,5 mA/10 V CC |
| Produzione: | segnale di sistemi MV | Altezza: | 7 mm |
| Impedenza di ingresso: | 2,5kΩ ~ 6kΩ | Impedenza di output: | 2,5kΩ ~ 6kΩ |
| Temperatura operativa: | -20~80ºC | Temperatura di conservazione: | -40~125ºC |
| Peso: | ~63 g | ||
| Evidenziare |
sensore di pressione in silicio con garanzia,Sensore di pressione al silicio ad alta precisione,Sensore di pressione del silicio industriale |
||
Product Description
- Tecnologia avanzata con custodia in acciaio inossidabile 316L
- Materiali premium per il diaframma tra cui titanio e Hastelloy
- Circuiti a film spesso per la compensazione della temperatura e la correzione del punto zero
- Eccezionale affidabilità, ripetibilità e stabilità
- Altezza compatta di 7 mm con opzioni di personalizzazione
- Siti di processi industriali: petrolio, prodotti chimici, metallurgia, energia e idrologia
- Industrie marittime e aeronautiche
- Sistemi di controllo idraulici e pneumatici
- Applicazioni di controllo di processo
- Alimentazione: ≤2 mA CC (tipico 1,5 mA CC)
- Impedenza di ingresso: 2,5 KΩ~6 KΩ
- Impedenza di uscita: 2,5 KΩ~6 KΩ

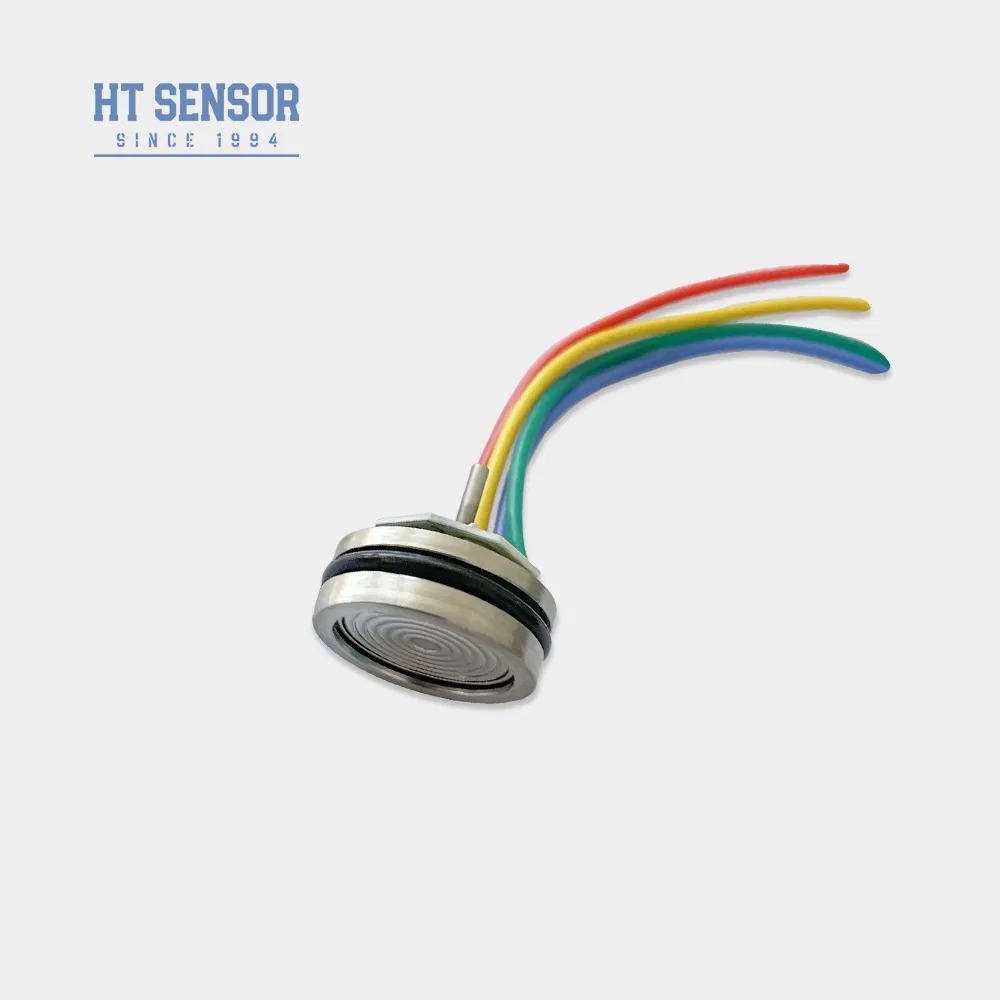

- Collegamento elettrico: pin Kovar placcati in oro o cavi per alte temperature da 100 mm
| Intervallo di misurazione | Calibro (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |
|---|---|---|---|
| Assoluto(A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| Sigillato(I) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | ||
| Parametro | Tip | Massimo | Unità |
| Nonlinearità | ±0,15 | ±0,3 | %FS |
| Ripetibilità | 0,05 | 0,1 | %FS |
| Isteresi | 0,05 | 0,1 | %FS |
| Uscita con scostamento zero | 0±1 | 0±2 | mV |
| Uscita a fondo scala (≤20KPa) | 50±10 | 50±30 | mV |
| Uscita a scala intera (≥35kPa) | 100±10 | 100±30 | mV |
| Temp. di scostamento zero. Deriva (≤20KPa) | ±1 | ±2 | %FS |
| Temp. di scostamento zero. Deriva (≥35kPa) | ±0,5 | ±1 | %FS |
| Temp. fondo scala. Deriva (≤20KPa) | ±1 | ±2 | %FS |
| Temp. fondo scala. Deriva (≥35kPa) | ±0,5 | ±1 | %FS |
| Temp. compensata (≤20KPa) | 0~50 | ºC | |
| Temp. compensata (≥35kPa) | 0~70 | ºC | |
| Temperatura operativa | -20~80 | ºC | |
| Temperatura di conservazione | -40~125 | ºC | |
| Sovraccarico consentito | Prendi il valore più piccolo tra 3 volte il fondo scala o 120 MPa | ||
| Pressione di scoppio | 5 volte il fondo scala | ||
| Stabilità a lungo termine | 0,2% FS/anno | ||
| Materiale della membrana | 316L | ||
| Resistenza di isolamento | ≥200MΩ 100VCC | ||
| Vibrazione | Nessuna variazione in condizioni di 10 gRMS, da 20 Hz a 2000 Hz | ||
| Shock | 100 g, 11 ms | ||
| Tempo di risposta | ≤1 ms | ||
| Guarnizione O-ring | Gomma nitrilica o gomma fluorurata | ||
| Mezzo di riempimento | Olio di silicone | ||
| Peso | ~63 g | ||
- Assicurarsi che la dimensione del nucleo e la custodia del trasmettitore siano adeguate per garantire l'ermeticità richiesta
- Allineare l'alloggiamento verticalmente ed applicare una pressione uniforme durante il montaggio per evitare di danneggiare la piastra di compensazione
- Fornire istruzioni speciali se il mezzo misurato è incompatibile con il nucleo del diaframma o il materiale dell'alloggiamento (316L)
- Evitare di premere il diaframma del sensore con le mani o con oggetti appuntiti per evitare danni
- Mantenere la porta del nucleo della pressione del manometro aperta all'atmosfera e impedire l'ingresso di acqua, vapore o sostanze corrosive
- Fare riferimento all'etichetta del nucleo reale per le configurazioni dei pin
Product Highlights
Nucleo del sensore di pressione OEM HT26: altezza 7 mm, struttura in acciaio inossidabile, grado di protezione IP65. Elevata stabilità, precisione ±0,3%FS, tempo di risposta di 1 ms. Personalizzabile per la misura di gas/liquidi in applicazioni industriali. Capacità di 50.000 unità/anno.
