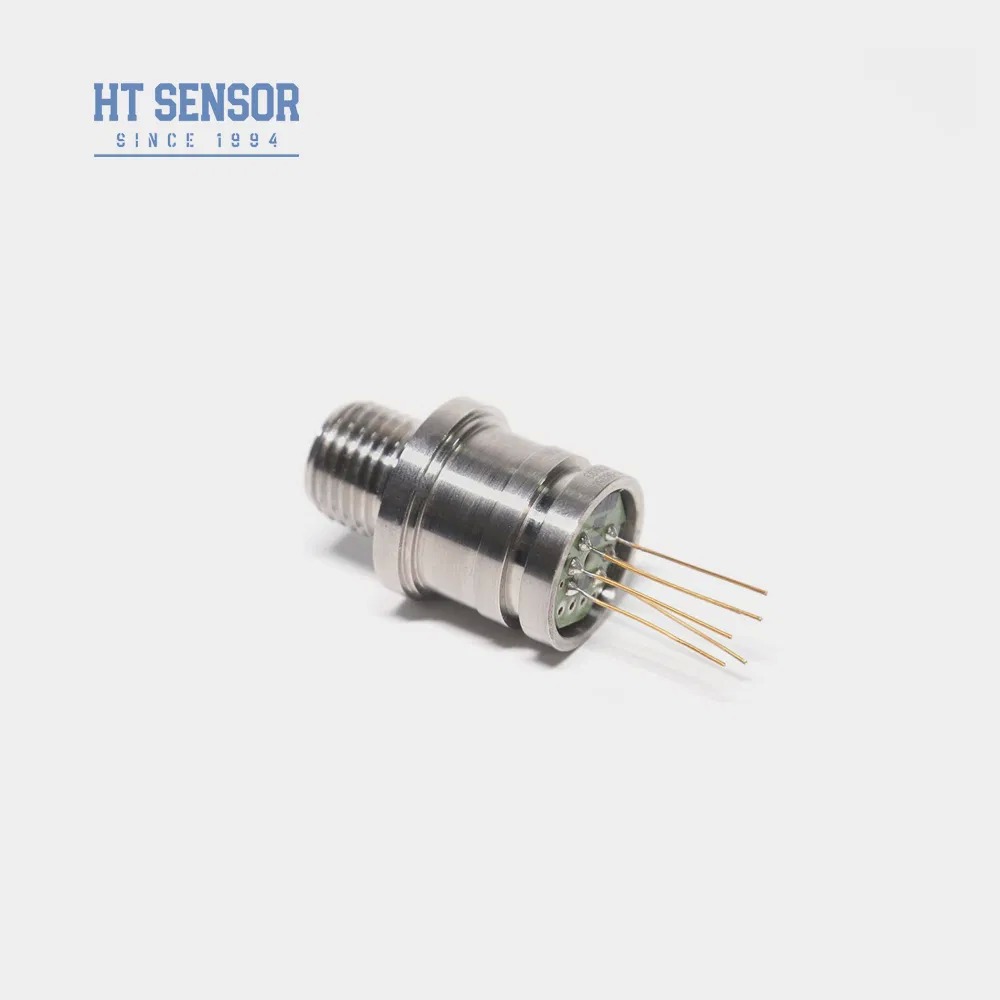

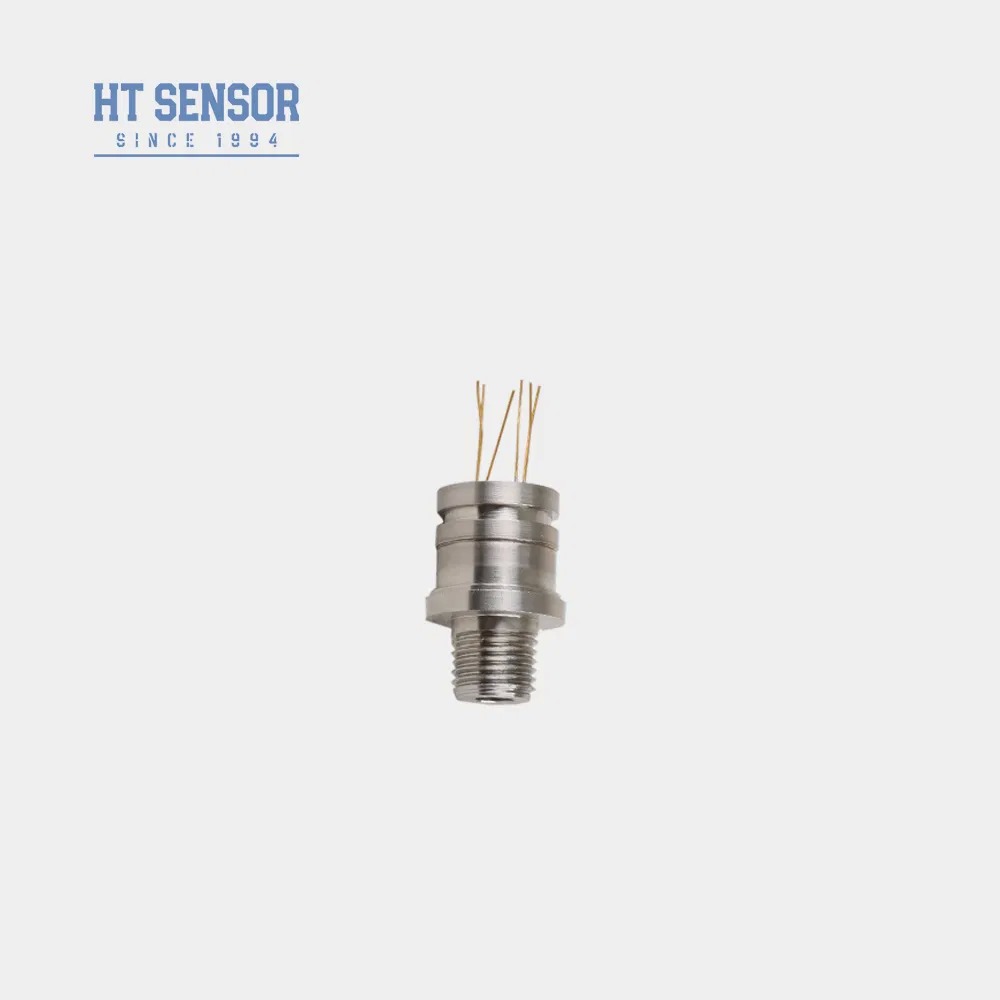

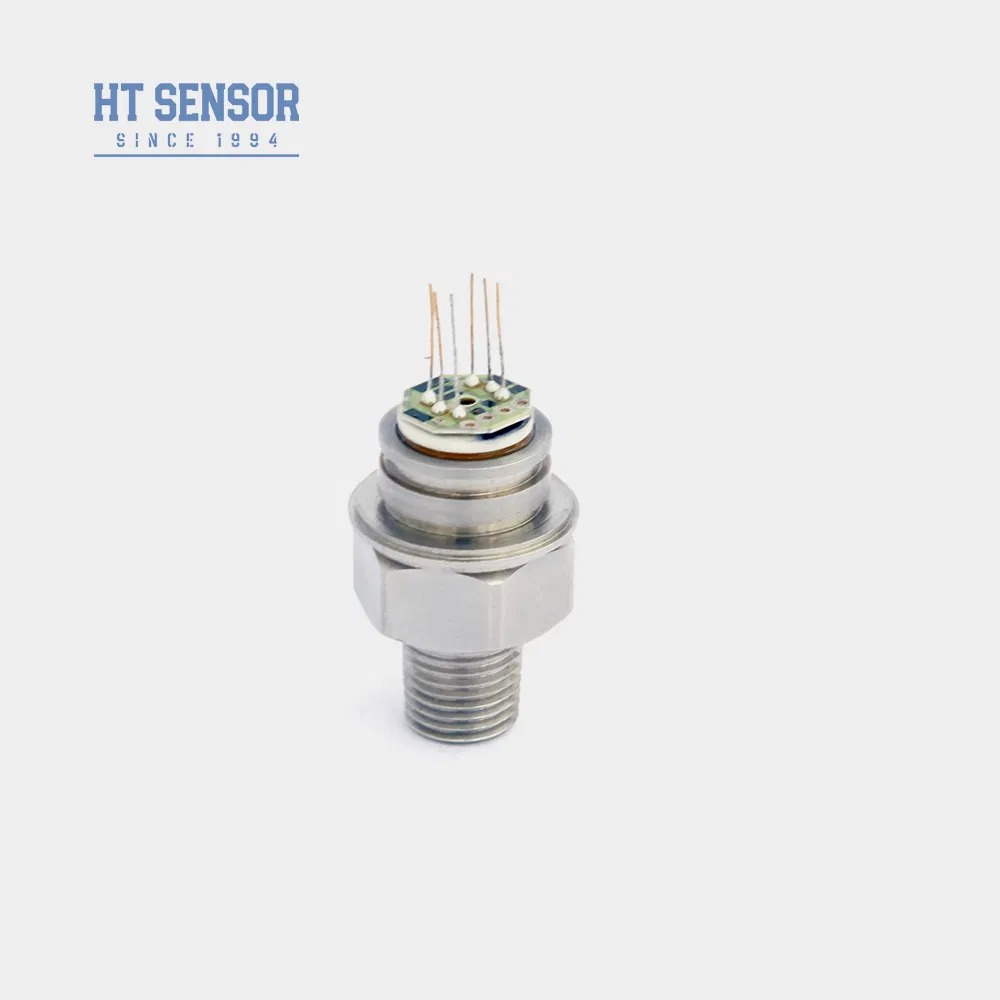

Elemento sonda di pressione in acciaio inossidabile per sensore di livello a cella del sensore di pressione
Product Details
| Modello n.: | HT30 | Segnale di uscita: | Tipo analogo |
|---|---|---|---|
| Materiale: | Acciaio inossidabile | Tipo di cablaggio: | Quattro fili |
| Mezzo di misurazione: | Gas e liquidi | Grado di protezione IP: | IP65 |
| Alimentazione elettrica: | 1.5 mA | Allineare: | 0~10KPa~40Mpa |
| Temperatura operativa: | -20°C a 80°C | Peso: | ~63 g |
| Evidenziare |
sonda di pressione in acciaio inossidabile,elemento cella del sensore di pressione,sonda sensore di livello al silicio |
||
Product Description
Il sensore di pressione piezoresistivo in silicio HT30 è un elemento di silicio diffuso altamente stabile che utilizza l'effetto piezoresistivo per misurare la pressione dei liquidi e dei gas.con una struttura saldata con fili standard e senza sigillatura O-ring, questo sensore offre un'affidabilità eccezionale in diverse applicazioni.
- Tecnologia avanzata con alloggiamento in acciaio inossidabile 316L e materiali di diaframma di alta qualità tra cui titanio e Hastelloy
- Circuiti a pellicola spessa per una precisa compensazione della temperatura e una correzione del punto zero
- Opzioni di interfaccia di thread multiple disponibili
- Costruzione saldata compatta per un'elevata affidabilità e durata
- Siti di processo industriale: petrolio, chimica, metallurgia, energia e idrologia
- Industria navale e aeronautica
- Sistemi di controllo idraulici e pneumatici
- Applicazioni di controllo dei processi
- Fornitura di corrente: ≤2mA DC (tipico 1,5mA DC)
- Impedenza di ingresso: 2,5KΩ~6KΩ
- Impedenza di uscita: 2,5KΩ~6KΩ

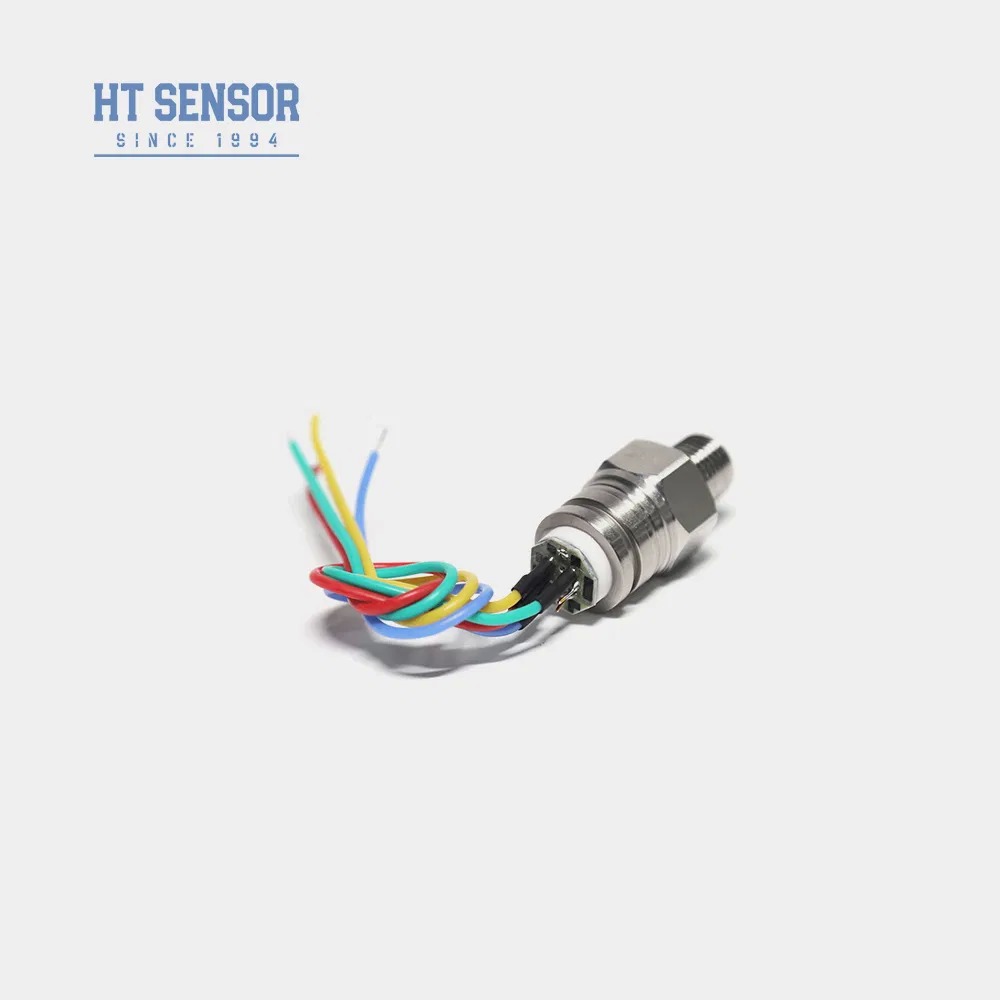

- Connessione elettrica: perni Kovar placcati in oro o fili ad alta temperatura da 100 mm
| Parametro | Tipologia | Max. | Unità |
|---|---|---|---|
| Nonlinearità | ± 0.15 | ± 0.3 | % F.S. |
| Ripetibilità | 0.05 | 0.1 | % F.S. |
| Isteresi | 0.05 | 0.1 | % F.S. |
| 0 uscita di compensazione | 0 ± 1 | 0 ± 2 | mV |
| Fattore di uscita a scala completa (≤20KPa) | 50 ± 10 | 50 ± 30 | mV |
| Capacità di produzione a scala completa (≥ 35 kPa) | 100 ± 10 | 100 ± 30 | mV |
| Cero temp. deriva di offset (≤20KPa) | ± 1 | ±2 | % F.S. |
| Temperatura zero di offset. deriva (≥ 35 kPa) | ± 0.5 | ± 1 | % F.S. |
| Drifto termico a scala completa (≤ 20 KPa) | ± 1 | ±2 | % F.S. |
| Drift di temperatura a scala completa (≥ 35 kPa) | ± 0.5 | ± 1 | % F.S. |
| Temperature compensate (≤20KPa) | 0 ~ 50 | - | oC |
| Temperature compensate (≥ 35 kPa) | 0 ~ 70 | - | oC |
| Temperatura di funzionamento | -20~80 | - | oC |
| Temperatura di conservazione | -40~125 | - | oC |
| Sovraccarico ammissibile | Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa | ||
| Pressione di scoppio | 5X la scala completa | ||
| Stabilità a lungo termine | 00,2% F.S./anno | ||
| Materiale del diaframma | 316L | ||
| Resistenza all'isolamento | ≥ 200MΩ 100VDC | ||
| Vibrazione | Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz | ||
| Shock | 100 g, 11 ms | ||
| Tempo di risposta | ≤ 1 ms | ||
| Sigillo O-ring | Fabbricazione a partire da materie tessili | ||
| Medio di riempimento | Olio di silicio | ||
| Peso | ~ 63 g | ||
Parametri sottoposti a prova: 1,5 mA @ 25°C
Gauge (G):10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Assoluto (A):100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Sigillato (S):3500KPaS, 7MPaS, 10MPaS, 20MPaS
- Assicurare un adeguato adattamento tra le dimensioni del nucleo e l'alloggiamento del trasmettitore per l'étanchità richiesta
- Allineare l'alloggiamento in verticale durante l'assemblaggio e applicare una pressione uniforme per evitare di danneggiare la piastra di compensazione
- Fornire istruzioni speciali quando si ordina se il mezzo misurato è incompatibile con il materiale del diaframma 316L
- Evitare il contatto con il diaframma del sensore usando mani o oggetti taglienti per evitare danni
- Tenere aperto l'apertura del manometro di pressione all'atmosfera e evitare l'ingresso di acqua, vapore o sostanze corrosive
- Fare riferimento all'etichetta del nucleo effettivo per eventuali modifiche della configurazione del piombo
- Quali sono le caratteristiche dei vostri trasmettitori di pressione?
- Alta precisione, durabilità e prestazioni eccellenti.
- Posso personalizzare le specifiche speciali?
- Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche.
- Qual è la vostra capacità di produzione?
- Le nostre strutture di produzione possono produrre fino a 30.000 trasmettitori per sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna.
- Qual e' il periodo di consegna tipico?
- 5-8 giorni lavorativi per i modelli standard, i prodotti personalizzati possono variare.
- Come sono i prezzi dei prodotti?
- Prezzi competitivi con sconti per gli ordini di massa o per i partner a lungo termine.
- Qual è la garanzia dei vostri prodotti?
- Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà con le vostre domande in 24 ore, istruzione remota da rete PC è sempre disponibile.
Product Highlights
L'elemento della sonda di pressione in acciaio inossidabile HT30 offre elevata stabilità (0,1% FS/anno) con diaframma in lega di titanio/316L. Grado di protezione IP65, misura gas/liquidi fino a 20 MPa. Opzioni personalizzabili disponibili per applicazioni industriali tra cui sistemi petroliferi, chimici e idraulici.
