Casa > Prodotti> Sensore di pressione del silicio> Baoji Hengtong HT30 G1/4 Thread Sensore di pressione personalizzato Sensore di livello cellulare

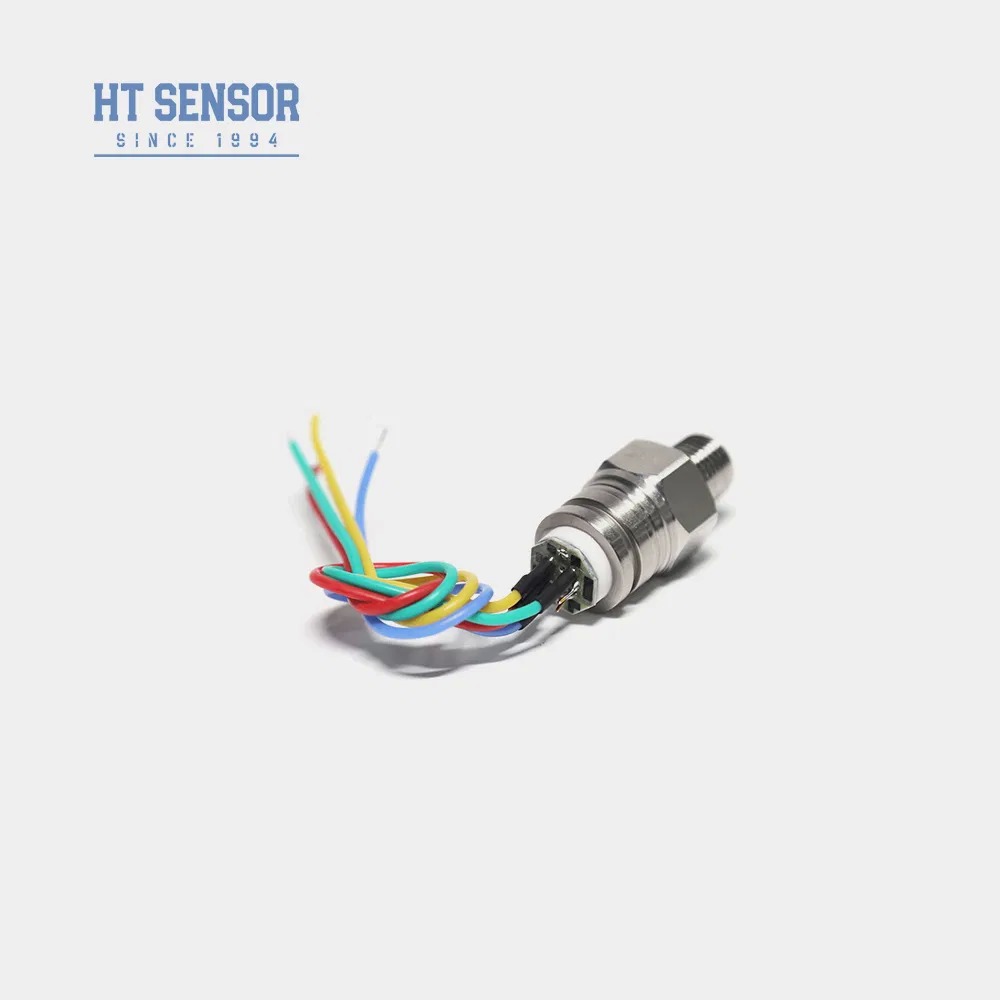

Baoji Hengtong HT30 G1/4 Thread Sensore di pressione personalizzato Sensore di livello cellulare

Informazioni di base

Certificazione:	RoHS

Quantità di ordine minimo:	5
Prezzo:	20

Miglior prezzo Contattaci

Informazioni dettagliate

Modello n.:	HT30	Segnale di uscita:	Tipo analogo
Processo di produzione:	Integrazione	Materiale:	Acciaio inossidabile
Tipo di cablaggio:	Quattro fili	Mezzo di misurazione:	Gas e liquidi
Grado di protezione IP:	ip65	Energia:	1.5 mA
Produzione:	mV	Allineare:	0-10kpa-20mpa
Filo:	G1/4 e così via	Impedenza di ingresso:	2,5kΩ ~ 6kΩ
Impedenza di output:	2,5kΩ ~ 6kΩ	Temperatura operativa:	-20~80ºC
Peso:	~63 g
Evidenziare:	Sensore di pressione del filo G1/4 , sensore di livello personalizzato , sensore di pressione in silicio con garanzia

Descrizione di prodotto

Baoji Hengtong HT30 G1/4 Thread Sensore di pressione personalizzato Sensore di livello cellulare

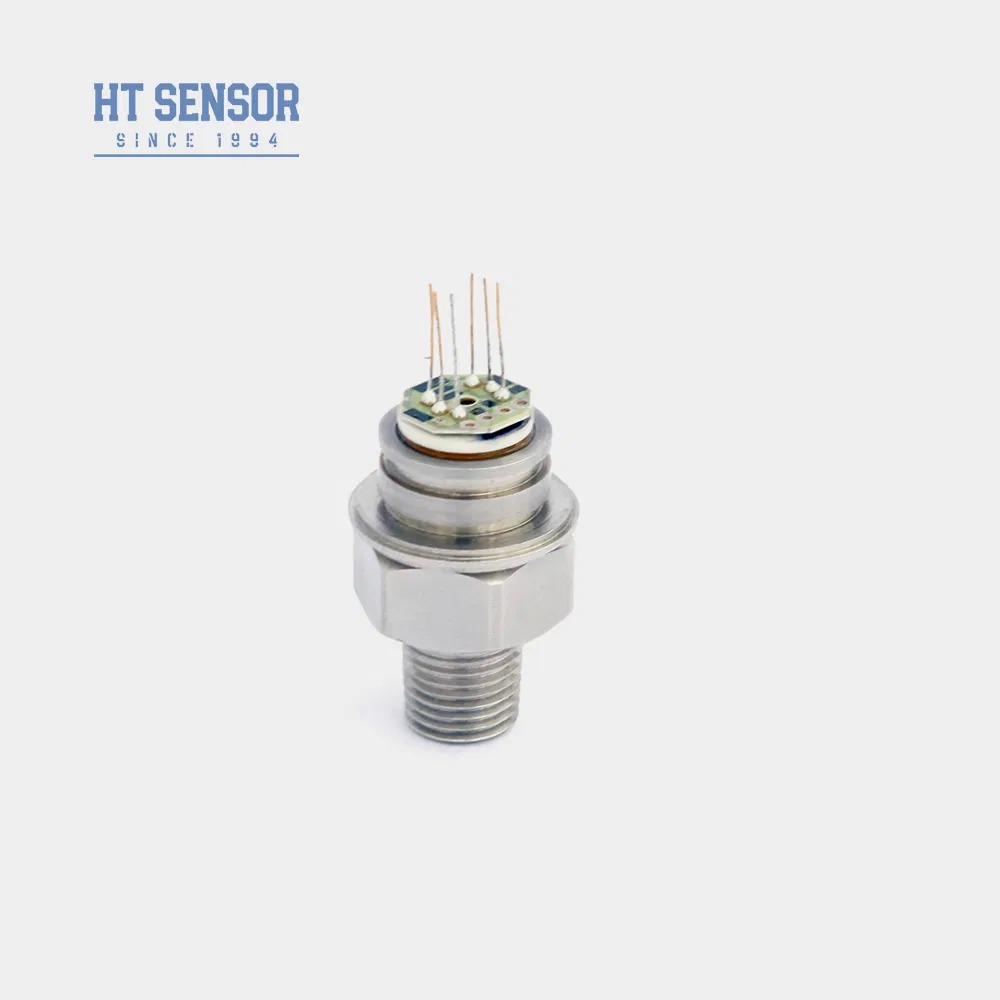

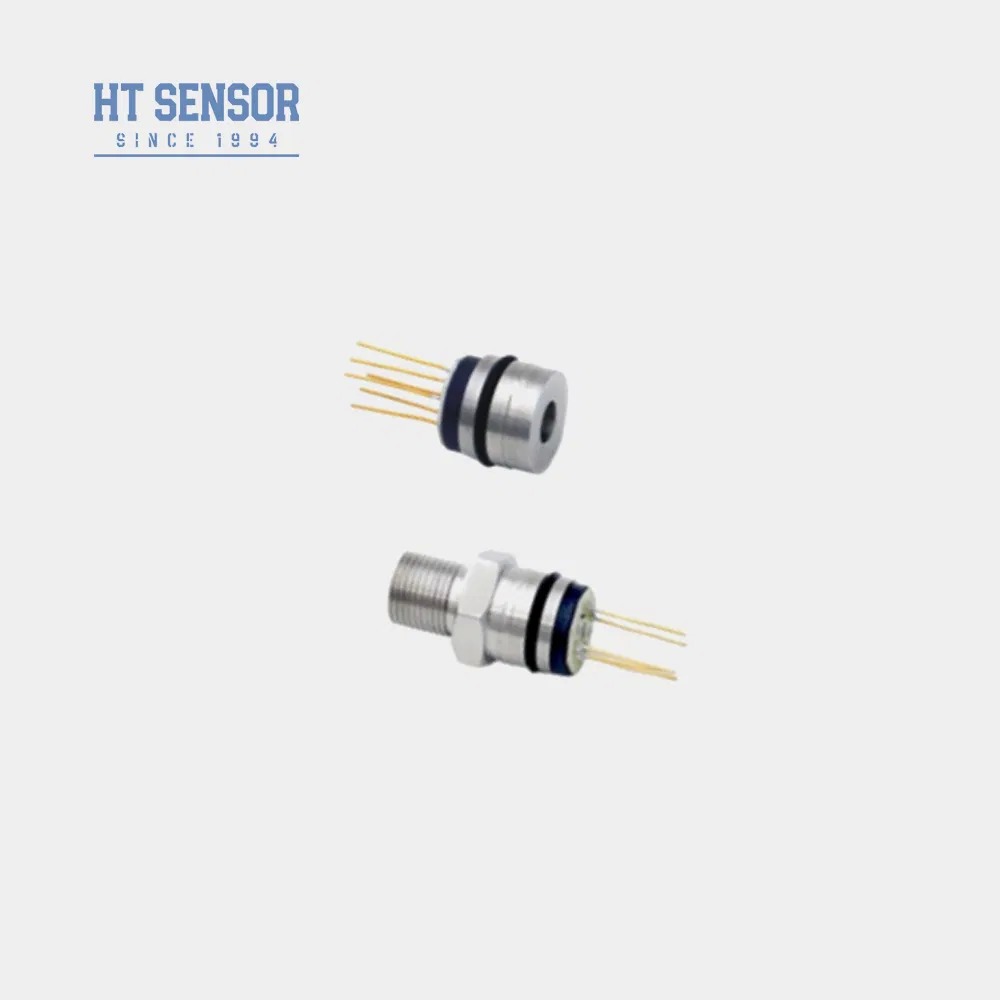

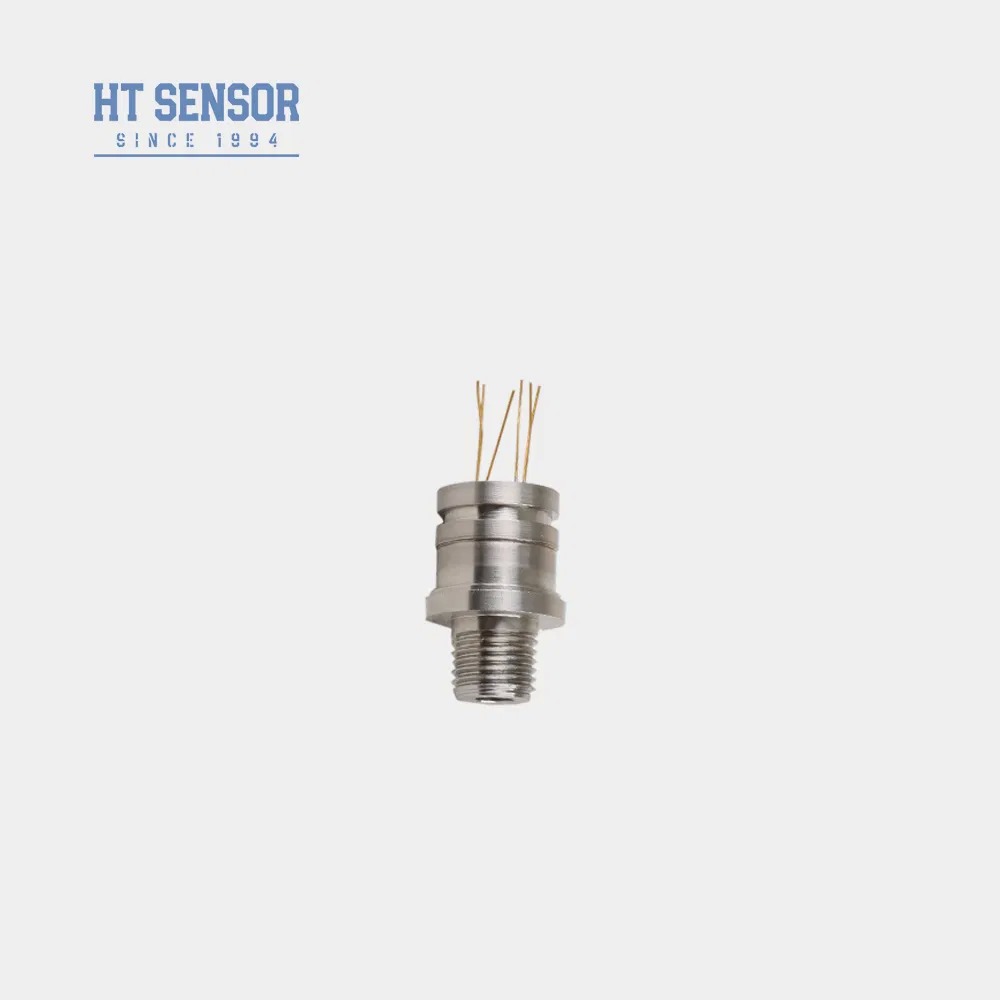

HT30 Sensore di pressione piezoresistivo al silicio

Il sensore di pressione piezoresistivo in silicio HT30 è dotato di un elemento di silicio diffuso altamente stabile che utilizza l'effetto piezoresistivo per misurare le pressioni di liquidi e gas.di larghezza superiore a 50 mm, questo sensore offre un'affidabilità eccezionale in diverse applicazioni.

Caratteristiche del prodotto

Tecnologia avanzata con alloggiamento in acciaio inossidabile 316L e materiali di diaframma di alta qualità tra cui titanio e Hastelloy
Circuiti a pellicola spessa per una precisa compensazione della temperatura e una correzione del punto zero
Opzioni multiple di interfaccia a filo disponibili per installazione flessibile
Costruzione saldata compatta che garantisce un'elevata affidabilità e durata

Applicazioni

Controllo dei processi industriali nei settori petrolifero, chimico, metallurgico, energetico e idrologico
Applicazioni nel settore marittimo e dell'aviazione
Sistemi di controllo idraulici e pneumatici
Applicazioni generali di controllo e monitoraggio dei processi

Prestazioni elettriche

Fornitura di corrente: ≤2mA DC (tipico 1,5mA DC)
Impedenza di ingresso: 2,5KΩ~6KΩ
Impedenza di uscita: 2,5KΩ~6KΩ
Connessione elettrica: perni Kovar placcati in oro o fili ad alta temperatura da 100 mm

Parametri delle prestazioni

Parametro	Tipo	Tipologia	Max.	Unità
Intervallo di misura	Diametro (G)	10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
	Assoluto (A)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
	Sigillato (S)	3500KPaS, 7MPaS, 10MPaS, 20MPaS
Nonlinearità		± 0.15	± 0.3	% F.S.
Ripetibilità		0.05	0.1	% F.S.
Isteresi		0.05	0.1	% F.S.
0 uscita di compensazione		0 ± 1	0 ± 2	mV
Produzione su larga scala	≤ 20KPa	50 ± 10	50 ± 30	mV
Produzione su larga scala	≥ 35 kPa	100 ± 10	100 ± 30	mV
Temperatura di offset zero.	≤ 20KPa	± 1	±2	% F.S.
Temperatura di offset zero.	≥ 35 kPa	± 0.5	± 1	% F.S.
Temperatura a scala completa.	≤ 20KPa	± 1	±2	% F.S.
Temperatura a scala completa.	≥ 35 kPa	± 0.5	± 1	% F.S.
Tempore compensato.	≤ 20KPa	0 ~ 50		oC
Tempore compensato.	≥ 35 kPa	0 ~ 70		oC
Temperatura di funzionamento		-20~80		oC
Temperatura di conservazione		-40~125		oC
Sovraccarico ammissibile		Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa
Pressione di scoppio		5X la scala completa
Stabilità a lungo termine		0.2 % F.S./anno
Materiale del diaframma		316L
Resistenza all'isolamento		≥ 200MΩ 100VDC
Vibrazione		Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz
Shock		100 g, 11 ms
Tempo di risposta		≤ 1 ms
Sigillo O-ring		Fabbricazione a partire da materie tessili
Medio di riempimento		Olio di silicio
Peso		~ 63 g

Parametri sottoposti a prova in condizioni standard: 1,5 mA @ 25°C

Progetto di costruzione

Connessione elettrica e compensazione

Esempi di selezione

Suggerimenti per ordinare

Assicurare il corretto adattamento tra le dimensioni del nucleo e l'alloggiamento del trasmettitore durante l'assemblaggio per ottenere l'étanchità richiesta
Durante l'assemblaggio dell'alloggiamento, mantenere l'allineamento verticale e applicare una pressione uniforme per evitare blocchi o danni alla piastra di compensazione
Indicare i requisiti particolari quando si ordina se il mezzo misurato è incompatibile con il diaframma e il materiale di alloggiamento 316L
Evitare il contatto con il diaframma del sensore con mani o oggetti taglienti per evitare danni da deformazione o piercing
Tenere aperto l'apertura del manometro di pressione all'atmosfera e impedire all'acqua, al vapore acqueo o a sostanze corrosive di entrare nella camera a pressione negativa
Fare riferimento all'etichettatura del nucleo effettivo per eventuali modifiche alla configurazione del piombo

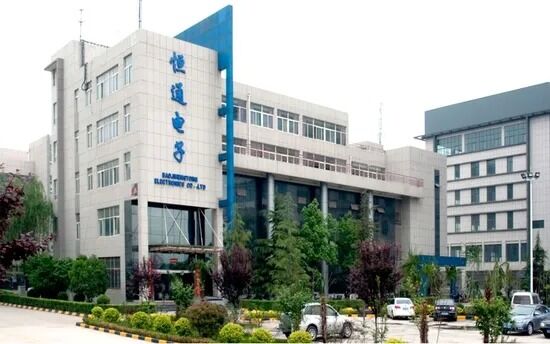

Informazioni sulle società

Domande frequenti

Quali sono le caratteristiche dei vostri trasmettitori di pressione?

Alta precisione, durabilità e prestazioni eccellenti.

Posso personalizzare le specifiche speciali?

Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche.

Qual è la vostra capacità di produzione?

Le nostre strutture di produzione possono produrre fino a 30.000 trasmettitori per sensori di pressione al mese, in grado di soddisfare le esigenze di un ordine su larga scala.Contattare il nostro team di vendita in anticipo per una produzione regolare e pianificazione delle consegne.

Qual è il periodo di consegna tipico?

5-8 giorni lavorativi per i modelli standard.

Come sono i prezzi dei prodotti?

Prezzi competitivi con sconti disponibili per ordini di grandi dimensioni o partner a lungo termine.

Qual è la garanzia dei vostri prodotti?

Il nostro team di assistenza post-vendita risponde alle richieste entro 24 ore, con istruzioni di rete PC a distanza sempre disponibili.
