Casa > Prodotti> Sensore di pressione del silicio> Disposizione della linea con sensore di pressione integrato con filo OEM Sensore di livello

Disposizione della linea con sensore di pressione integrato con filo OEM Sensore di livello

Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor
Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor Line Arrangement with Thread Integrated Pressure Sensor OEM Level Sensor
Informazioni di base
Certificazione: RoHS
Quantità di ordine minimo: 5
Prezzo: 20
Miglior prezzo Contattaci
Informazioni dettagliate
Modello n.: HT30V Segnale di uscita: Tipo analogo
Processo di produzione: Integrazione Materiale: Acciaio inossidabile
Tipo di filo: Personalizzato Tipo di cablaggio: Quattro fili
Mezzo di misurazione: Gas e liquidi Grado di protezione IP: ip65
Alimentazione elettrica: 10 V CC 5 V CC Produzione: 10 mv/v
Materiale diaframma: 316L Impedenza di ingresso: 4KΩ~20KΩ
Impedenza di output: 2,5kΩ ~ 6kΩ Temperatura operativa: -20°C a 80°C
Peso: ~63 g
Evidenziare:

sensore di pressione integrato a filo

,

Sensore di livello OEM

,

sensore di pressione per la disposizione delle linee

Descrizione di prodotto

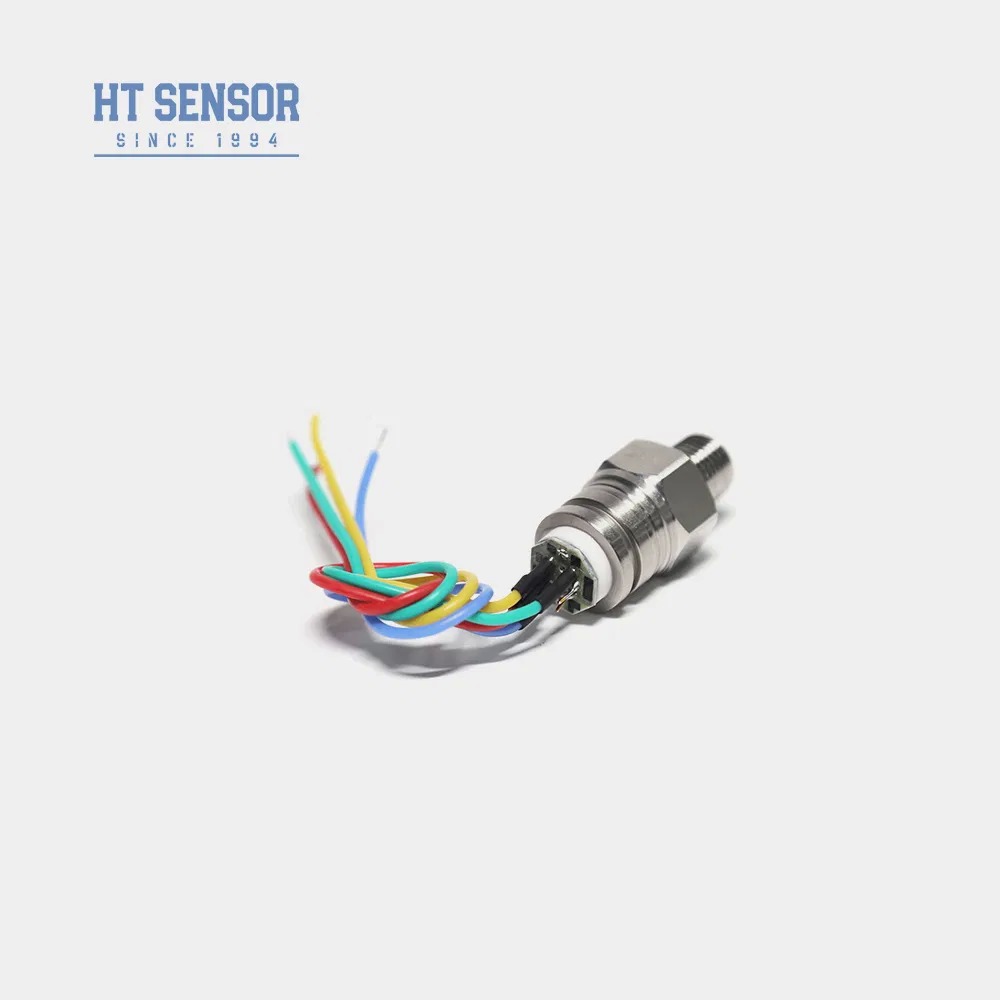

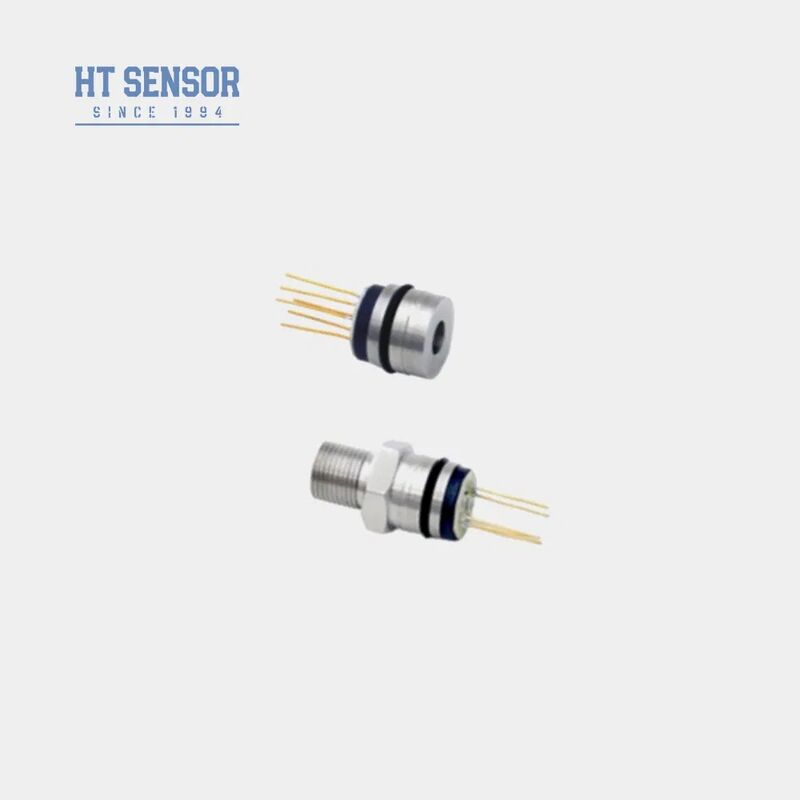

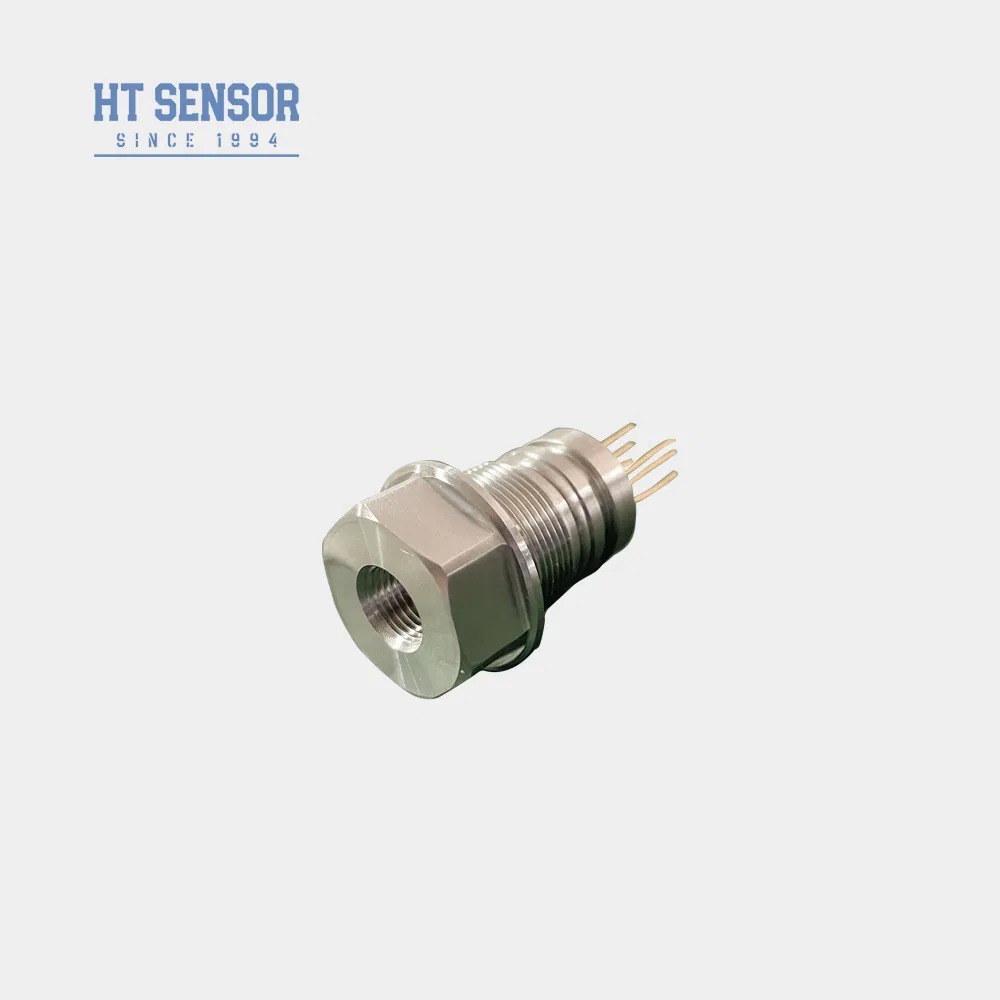

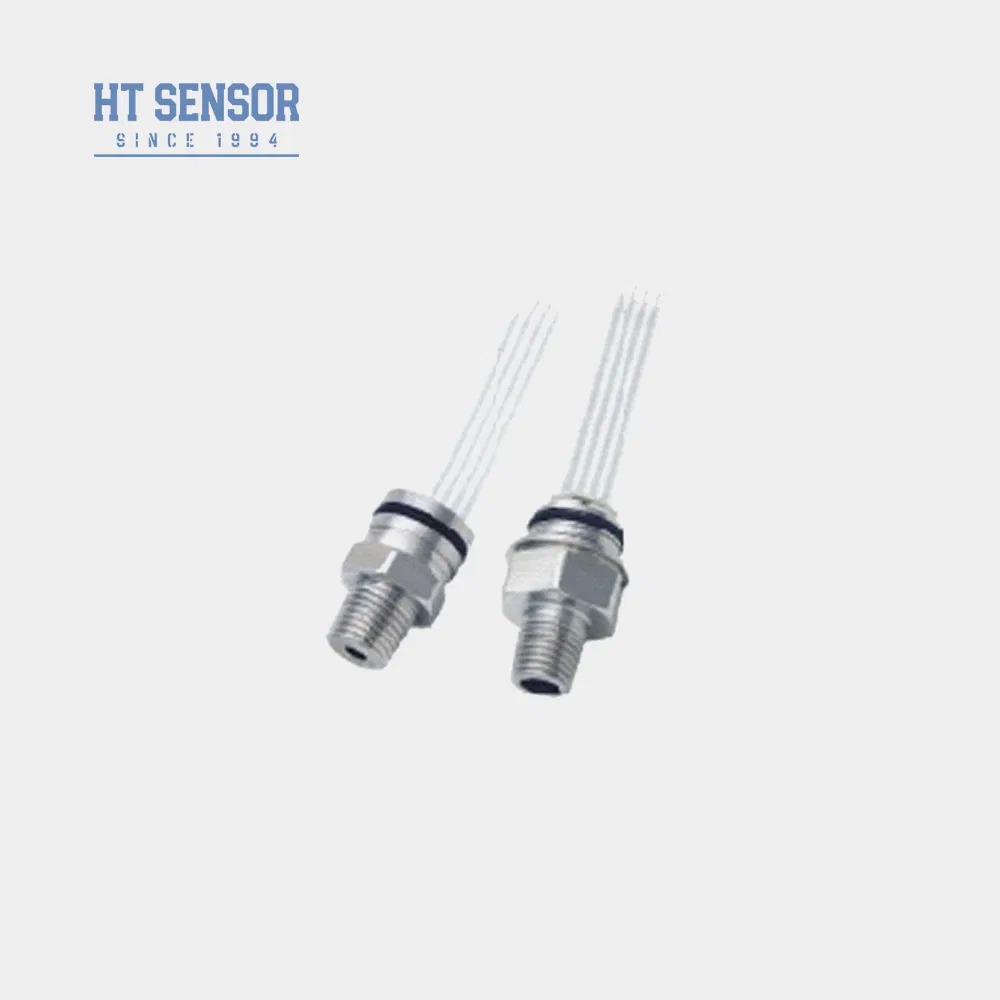

Sensore di pressione piezoresistivo al silicio HT30V
L'HT30V utilizza un elemento al silicio diffuso altamente stabile, che lo rende un sensore di pressione piezoresistivo al silicio affidabile. Utilizzando un diaframma di isolamento e olio di silicone, questo sensore misura accuratamente la pressione di liquidi e gas, offrendo risultati precisi in varie applicazioni industriali, inclusi compressori d'aria e sistemi di refrigerazione.
Disposizione della linea con sensore di pressione integrato con filo OEM Sensore di livello 0 Disposizione della linea con sensore di pressione integrato con filo OEM Sensore di livello 1 Disposizione della linea con sensore di pressione integrato con filo OEM Sensore di livello 2
Caratteristiche del prodotto
  • Utilizza circuiti a film spesso per la compensazione della temperatura e la correzione dello zero
  • Elevata affidabilità ed eccellente stabilità
  • Alimentazione a tensione costante con uscita standard
Applicazioni
  • Adatto per la misurazione della pressione di gas e liquidi non corrosivi con compatibilità con acciaio inossidabile 316L
  • Utilizzato nei sistemi di controllo di processo per il monitoraggio e il controllo della pressione
  • Comunemente utilizzato nei sistemi di refrigerazione e nei compressori d'aria per la misurazione della pressione
Prestazioni elettriche
  • Alimentazione: ≤10VDC
  • Uscita di tensione di modo comune: 50% dell'ingresso (tipico)
  • Impedenza di ingresso: 4KΩ~20KΩ
  • Impedenza di uscita: 2.5KΩ~6KΩ
  • Connessione elettrica: filo ad alta temperatura da 100 mm, cavo a nastro
Parametri di prestazione
Intervallo di misurazione Tipo Valori
Intervalli di pressione Manometrica (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
Assoluta (A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Sigillata (S) 3500KPaS, 7MPaS, 10MPaS, 20MPaS
Non linearità ±0.15 | ±0.3 | %F.S
Ripetibilità 0.05 | 0.1 | %F.S
Isteresi 0.05 | 0.1 | %F.S
Uscita offset zero 0±1 | 0±2 | mV
Uscita a fondo scala ≤20KPa: 50±1 | 50±2 | mV
≥35kPa: 100±1 | 100±2 | mV
Deriva termica offset zero ≤20KPa: ±1 | ±2.5 | %F.S
≥35kPa: ±0.8 | ±1.5 | %F.S
Deriva termica a fondo scala ≤20KPa: ±1 | ±2 | %F.S
≥35kPa: ±0.8 | ±1.5 | %F.S
Temperatura compensata ≤20KPa: 0~50 ºC
≥35kPa: 0~70 ºC
Temperatura di esercizio -20~80 ºC
Temperatura di stoccaggio -40~125 ºC
Sovraccarico consentito Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa
Pressione di scoppio 5X la scala completa
Stabilità a lungo termine 0.2 % F.S/Anno
Materiale del diaframma 316L
Resistenza di isolamento ≥200MΩ 100VDC
Vibrazione Nessuna variazione in condizioni di 10gRMS, da 20Hz a 2000Hz
Urti 100g, 11ms
Tempo di risposta ≤1ms
Guarnizione O-ring Gomma nitrilica o gomma fluorurata
Mezzo di riempimento Olio di silicone
Peso ~63g
Parametri testati a: 10V @ 25ºC
Costruzione generale
Disposizione della linea con sensore di pressione integrato con filo OEM Sensore di livello 3
La dimensione della filettatura del sensore di pressione può essere personalizzata
Connessione elettrica e compensazione
Disposizione della linea con sensore di pressione integrato con filo OEM Sensore di livello 4
Esempi di selezione
Disposizione della linea con sensore di pressione integrato con filo OEM Sensore di livello 5
Suggerimenti per l'ordine
  • Assicurarsi la corretta aderenza tra le dimensioni del nucleo e l'alloggiamento del trasmettitore durante l'assemblaggio per ottenere la tenuta all'aria richiesta
  • Durante l'assemblaggio dell'alloggiamento, mantenere l'allineamento verticale e applicare una pressione uniforme per evitare inceppamenti o danni alla piastra di compensazione
  • Se il mezzo misurato non è compatibile con il diaframma del nucleo e il materiale dell'alloggiamento (316L), fornire istruzioni speciali al momento dell'ordine
  • Evitare di premere il diaframma del sensore con le mani o oggetti appuntiti per evitare danni
  • Mantenere la porta di pressione del nucleo di pressione manometrica aperta all'atmosfera e impedire l'ingresso di acqua, vapore acqueo o mezzi corrosivi
  • Fare riferimento all'etichetta sul nucleo effettivo per eventuali modifiche dei pin lead
Controllo di qualità
Quali sono le caratteristiche dei vostri trasmettitori con sensore di pressione?
Alta precisione, durata ed eccellenti prestazioni. Personalizzazione disponibile.
Posso personalizzare specifiche speciali?
Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo servizi OEM e ODM.
Qual è la vostra capacità produttiva?
I nostri impianti di produzione possono produrre fino a 30.000 trasmettitori con sensore di pressione al mese, in grado di soddisfare ordini su larga scala. Contatta il nostro team di vendita in anticipo per la programmazione della produzione e della consegna.
Qual è il periodo di consegna tipico?
5-8 giorni lavorativi per i modelli standard. I prodotti personalizzati possono variare.
Come vengono valutati i prodotti? Ci sono sconti?
Prezzi competitivi con sconti per ordini all'ingrosso o partner a lungo termine.
Qual è la garanzia dei vostri prodotti? E il servizio post-vendita?
Garanzia di 24 mesi dopo la spedizione. L'assistenza post-vendita risponde entro 24 ore, con istruzioni remote tramite rete PC disponibili.
