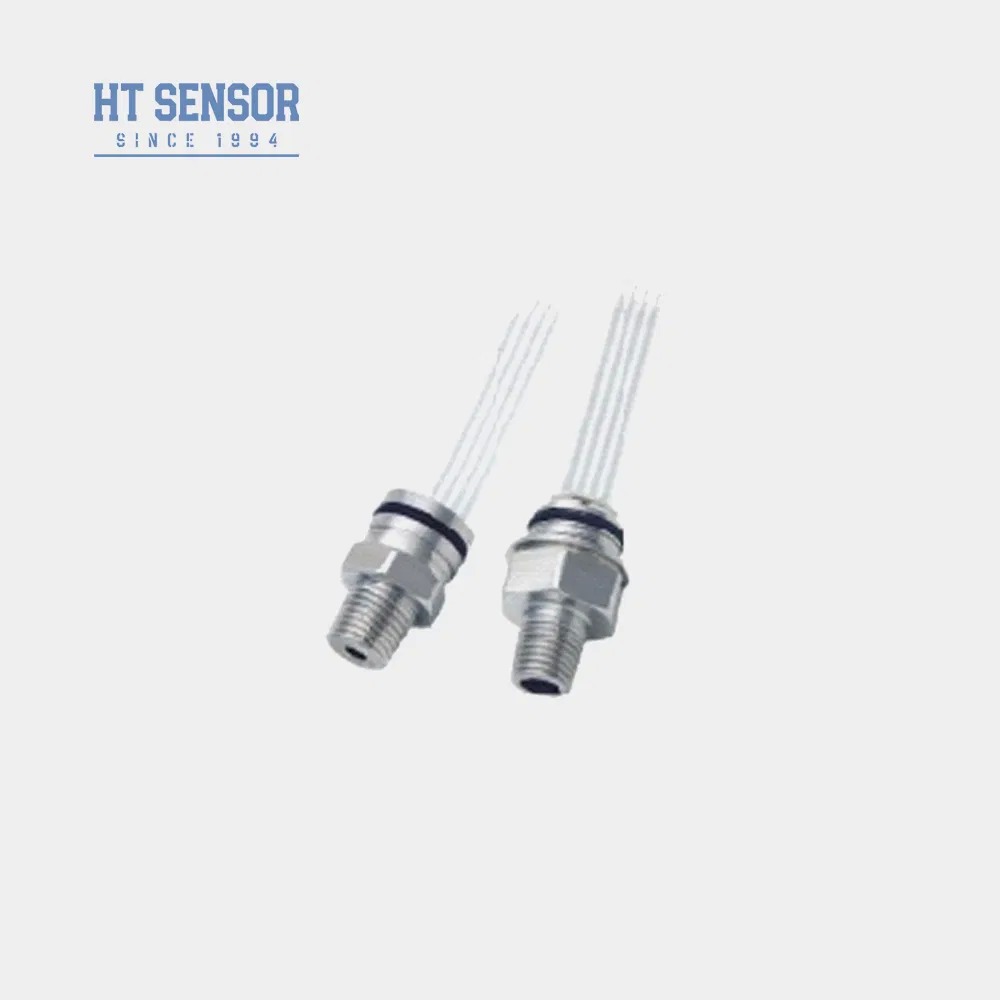

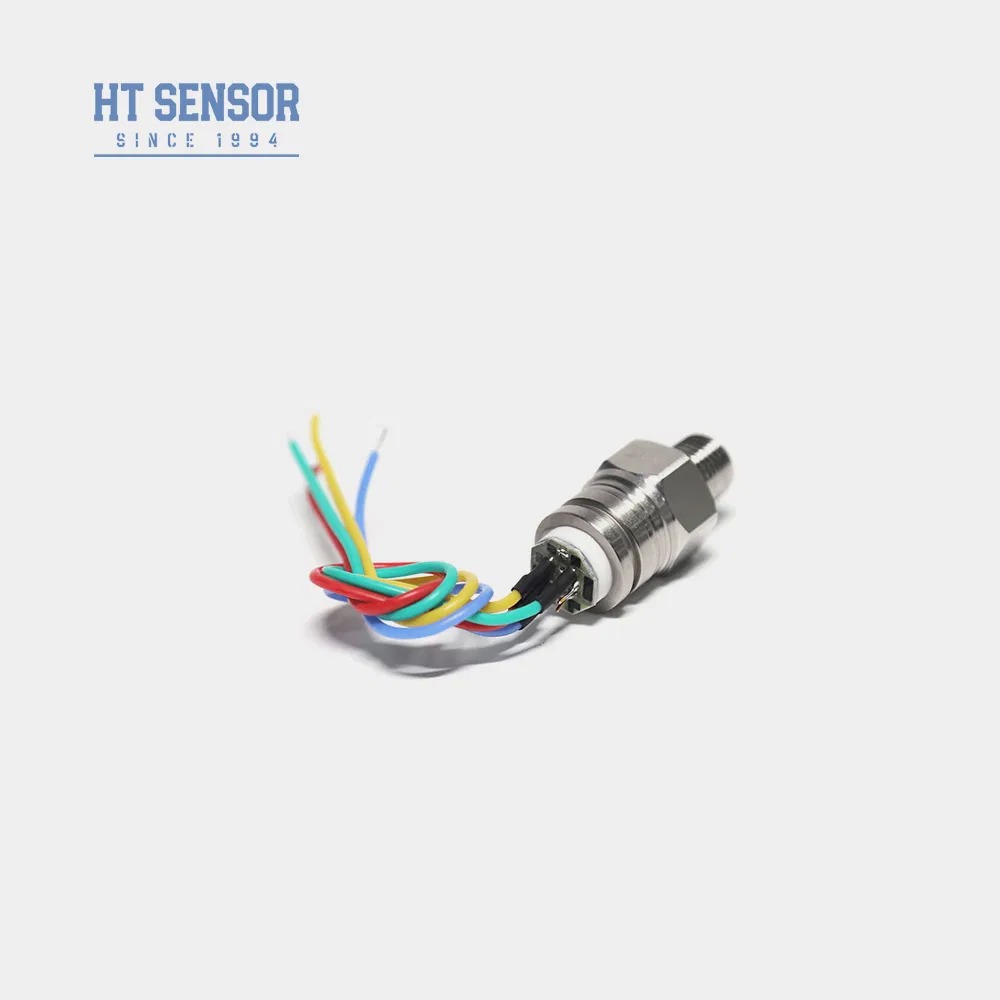

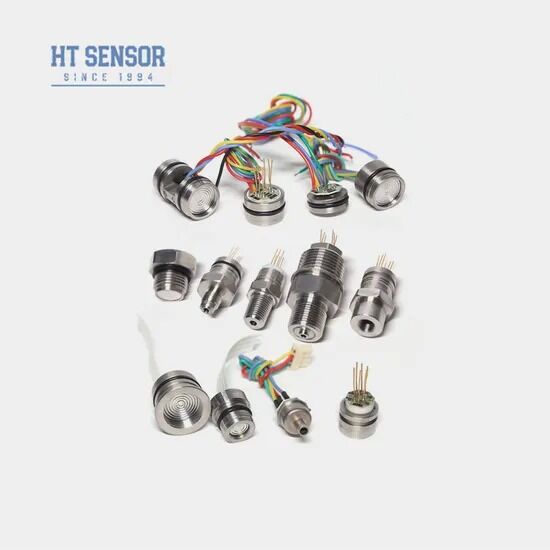

Trasduttore sensore di pressione liquido Mini G1/4 filettatura alimentato a 10VDC, sensore di livello
Product Details
| Modello n.: | HT30V | Segnale di uscita: | Tipo analogo |
|---|---|---|---|
| Materiale: | Acciaio inossidabile | Tipo di filo: | Personalizzato |
| Tipo di cablaggio: | Quattro fili | Mezzo di misurazione: | Gas e liquidi |
| Grado di protezione IP: | IP65 | Alimentazione elettrica: | 5-10VDC |
| Produzione: | 10 mv/v | Intervallo di pressione: | 0-10kpa~20Mpa |
| Impedenza di ingresso: | 4KΩ~20KΩ | Impedenza di output: | 2,5kΩ ~ 6kΩ |
| Temperatura operativa: | -20°C a 80°C | Temperatura di conservazione: | -40~125ºC |
| Peso: | ~63 g | ||
| Evidenziare |
Mini sensore di pressione liquido G1/4 10VDC,Trasduttore sensore di livello con filettatura G1/4,Mini sensore di pressione liquido con garanzia |
||
Product Description
- Circuiti a film spesso per la compensazione della temperatura e la correzione dello zero
- Elevata affidabilità ed eccellente stabilità
- Alimentazione a tensione costante con uscita standard
- Misurazione della pressione di gas e liquidi non corrosivi con compatibilità in acciaio inossidabile 316L
- Sistemi di controllo di processo per il monitoraggio e il controllo della pressione
- Sistemi di refrigerazione e compressori d'aria per la misurazione della pressione
- Alimentazione: ≤10VDC
- Uscita di tensione di modo comune: 50% dell'ingresso (tipico)
- Impedenza di ingresso: 4KΩ~20KΩ
- Impedenza di uscita: 2.5KΩ~6KΩ
- Connessione elettrica: filo ad alta temperatura da 100 mm, cavo a nastro
| Campo di misura | Gauge(G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |
|---|---|---|---|
| Assoluto(A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||
| Sigillato(S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | ||
| Parametro | Tip | Max | Unità |
| NonLinearità | ±0.15 | ±0.3 | %F.S |
| Ripetibilità | 0.05 | 0.1 | %F.S |
| Isteresi | 0.05 | 0.1 | %F.S |
| Uscita offset zero | 0±1 | 0±2 | mV |
| Uscita a fondo scala (≤20KPa) | 50±1 | 50±2 | mV |
| Uscita a fondo scala (≥35kPa) | 100±1 | 100±2 | mV |
| Deriva di temperatura offset zero (≤20KPa) | ±1 | ±2.5 | %F.S |
| Deriva di temperatura offset zero (≥35kPa) | ±0.8 | ±1.5 | %F.S |
| Deriva di temperatura a fondo scala (≤20KPa) | ±1 | ±2 | %F.S |
| Deriva di temperatura a fondo scala (≥35kPa) | ±0.8 | ±1.5 | %F.S |
| Temperatura compensata (≤20KPa) | 0~50 | ºC | |
| Temperatura compensata (≥35kPa) | 0~70 | ºC | |
| Temperatura di esercizio | -20~80 | ºC | |
| Temperatura di stoccaggio | -40~125 | ºC | |
| Sovraccarico ammissibile | Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa | ||
| Pressione di scoppio | 5X la scala completa | ||
| Stabilità a lungo termine | 0.2 % | F.S/Anno | |
| Materiale del diaframma | 316L | ||
| Resistenza di isolamento | ≥200MΩ 100VDC | ||
| Vibrazione | Nessun cambiamento in condizioni di 10gRMS, da 20Hz a 2000Hz | ||
| Urti | 100g, 11ms | ||
| Tempo di risposta | ≤1ms | ||
| Guarnizione ad anello | Gomma nitrilica o gomma fluorurata | ||
| Mezzo di riempimento | Olio di silicone | ||
| Peso | ~63g | ||
- Assicurarsi che la dimensione del nucleo e l'alloggiamento del trasmettitore siano adatti per la tenuta all'aria richiesta
- Allineare l'alloggiamento verticalmente e applicare una pressione uniforme durante il montaggio per evitare danni
- Fornire istruzioni speciali se il mezzo misurato è incompatibile con i materiali 316L
- Evitare di premere il diaframma del sensore con le mani o oggetti appuntiti
- Mantenere la porta di pressione del manometro aperta all'atmosfera e impedire l'ingresso di contaminanti
- Fare riferimento all'etichetta del nucleo reale per le configurazioni dei pin
- Quali sono le caratteristiche dei tuoi trasmettitori con sensore di pressione?
- Elevata precisione, durata ed eccellenti prestazioni. Personalizzazione disponibile.
- Posso personalizzare specifiche speciali?
- Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo servizi OEM e ODM.
- Qual è la tua capacità produttiva?
- I nostri impianti di produzione possono produrre fino a 30.000 trasmettitori con sensore di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala. Tuttavia, è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione e una programmazione delle consegne senza intoppi.
- Qual è il periodo di consegna tipico?
- 5-8 giorni lavorativi per i modelli standard. I prodotti personalizzati possono variare.
- Come vengono valutati i prodotti? Sconti?
- Prezzi competitivi con sconti per ordini all'ingrosso o partner a lungo termine.
- Qual è la garanzia dei tuoi prodotti? E il servizio post-vendita?
- Il nostro tempo di garanzia è di 24 mesi dopo la spedizione e il nostro team post-vendita risponderà alle tue domande entro 24 ore. L'istruzione remota tramite rete PC è sempre disponibile.
Product Highlights
Mini sensore di pressione HT30V con alimentazione 10VDC. Misura la pressione del gas/liquido (0-10kPa~20MPa). Presenta elevata stabilità, grado di protezione IP65, acciaio inossidabile 316L e opzioni di filettatura personalizzata. Ideale per il controllo dei processi industriali, la refrigerazione e i compressori d'aria.
