Sensore di flange ad alta temperatura Facile da pulire Il sensore di pressione di scarico Sensore di pressione del diaframma
Product Details
| Modello n.: | HT-IQT | Segnale di uscita: | segnale di sistemi MV |
|---|---|---|---|
| Materiale: | Acciaio inossidabile | Tipo di cablaggio: | Quattro fili |
| Mezzo di misurazione: | Gas e liquidi | Grado di protezione IP: | IP65 |
| Energia: | 1.5 mA | Diametro: | 50.4 mm |
| Intervallo di temperatura: | -40~125 | Peso: | ~220 g |
| Evidenziare |
sensore di pressione a flangia per alte temperature,trasmettitore di pressione facile da pulire,sensore di pressione al silicio con flangia |
||
Product Description

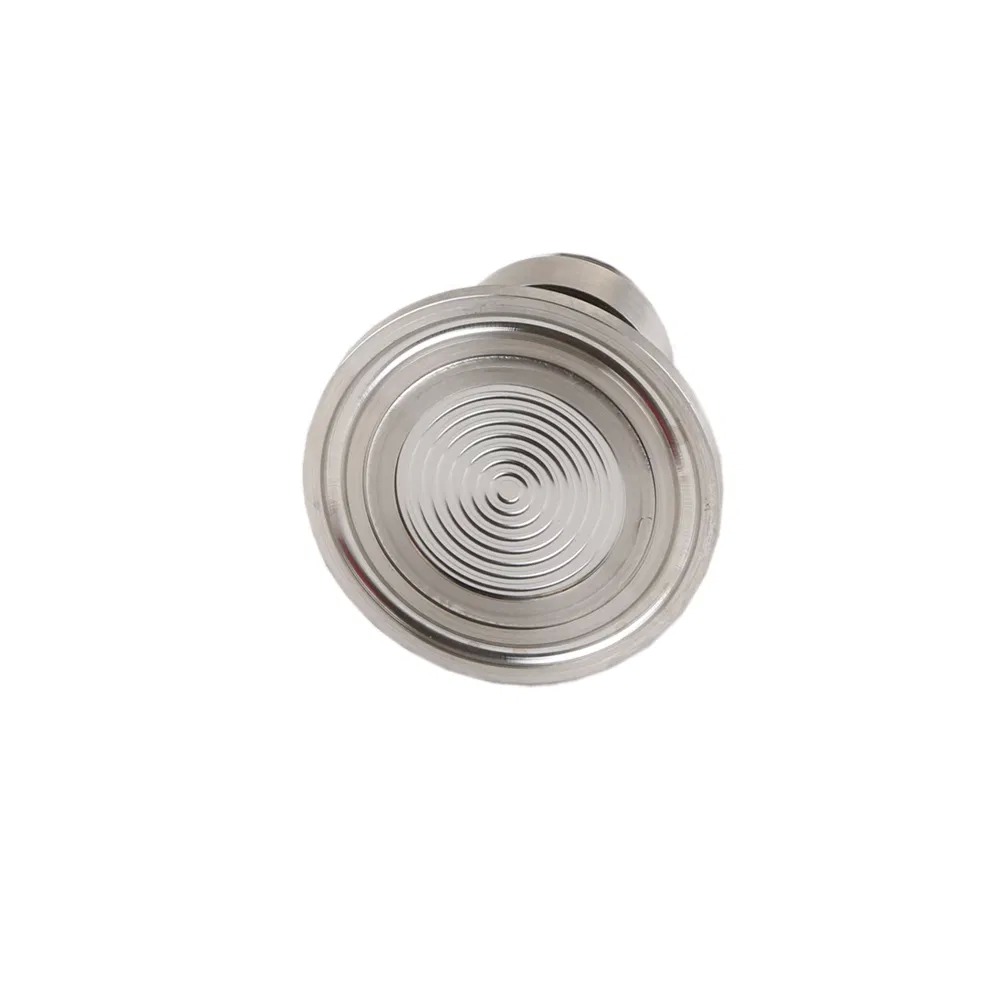

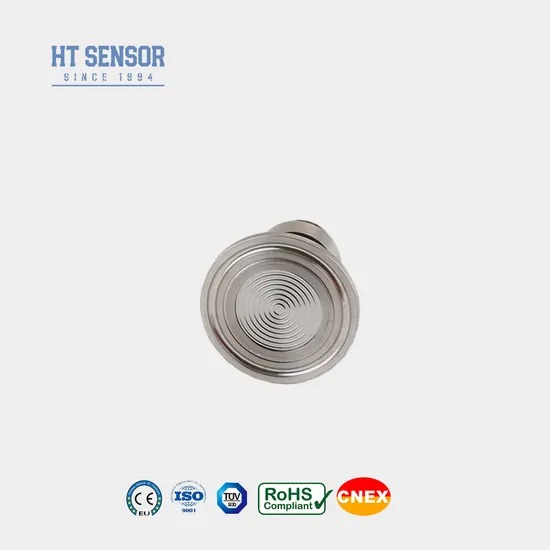

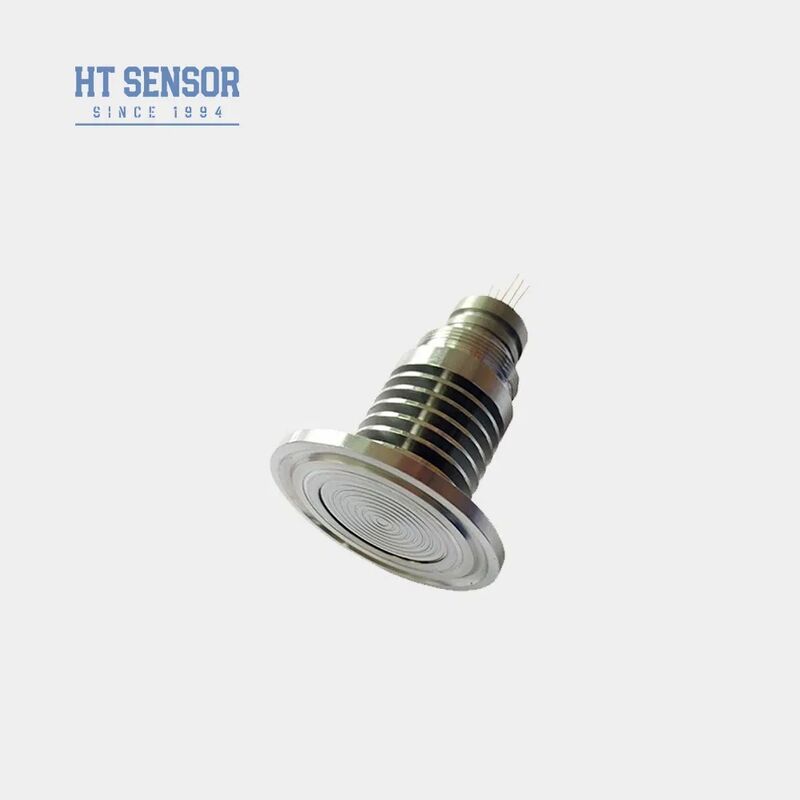

L'HT-IQT è un sensore di pressione a membrana affacciata dotato di un chip in silicio diffuso altamente stabile. La pressione viene trasmessa al chip sensibile attraverso un diaframma in acciaio inossidabile e olio siliconico sigillato, garantendo che il chip sensibile non venga mai a contatto diretto con il mezzo misurato. La struttura a diaframma piatto di questo prodotto lo rende facile da pulire e altamente affidabile, rendendolo ideale per applicazioni nei settori alimentare, delle bevande, farmaceutico e dell'igiene.
- Tecnologia avanzata con custodia in acciaio inossidabile 316L
- Compensazione della temperatura e correzione del punto zero tramite circuito a film spesso
- Eccezionale affidabilità, ripetibilità e stabilità
- Struttura a membrana a filo per alta temperatura per una facile pulizia
- Adatto per misurare la pressione di gas e liquidi non corrosivi con compatibilità con acciaio inossidabile 316L
- Industria alimentare e delle bevande
- Controllo dei processi industriali
- Industria farmaceutica
- Alimentazione: ≤2 mA CC (tipico 1,5 mA CC)
- Impedenza di ingresso: 2,5 KΩ~6 KΩ
- Impedenza di uscita: 2,5 KΩ~6 KΩ
- Collegamento elettrico: pin Kovar placcati in oro o cavi per alte temperature da 100 mm
| Parametro | Tipo | Massimo | Unità |
|---|---|---|---|
| Nonlinearità | ±0,15 | ±0,3 | %FS |
| Ripetibilità | 0,05 | 0,1 | %FS |
| Isteresi | 0,05 | 0,1 | %FS |
| Uscita con scostamento zero | 0±1 | 0±2 | mV |
| Uscita su scala completa | ≤20KPa: 50±10 ≥35kPa: 100±10 |
≤20KPa: 50±30 ≥35kPa: 100±30 |
mV |
| Temp. di scostamento zero. Deriva | ≤20KPa: ±1 ≥35kPa: ±0,5 |
≤20KPa: ±2 ≥35kPa: ±1 |
%FS |
| Temp. fondo scala. Deriva | ≤20KPa: ±1 ≥35kPa: ±0,5 |
≤20KPa: ±2 ≥35kPa: ±1 |
%FS |
| Temp. compensata | ≤20KPa: 0~50 ≥35kPa: 0~70 |
ºC | |
| Temperatura operativa | -20~80 | ºC | |
| Temperatura di conservazione | -40~125 | ºC | |
| Stabilità a lungo termine | 0,2 | Ves/Anno | |
| Resistenza di isolamento | ≥200MΩ 100VCC | ||
| Tempo di risposta | ≤1ms | ||
| Peso | ~220 g |
- Assicurarsi che la dimensione del nucleo e la custodia del trasmettitore siano adeguate durante il montaggio per ottenere la tenuta ermetica richiesta
- Durante il montaggio dell'alloggiamento, mantenere l'allineamento verticale e applicare una pressione uniforme per evitare inceppamenti o danni alla piastra di compensazione
- Fornire istruzioni speciali al momento dell'ordine se il mezzo misurato non è compatibile con l'acciaio inossidabile 316L
- Evitare di premere il diaframma del sensore con le mani o con oggetti appuntiti per evitare danni
- Mantenere la porta della pressione del manometro aperta all'atmosfera e impedire l'ingresso di acqua, vapore acqueo o sostanze corrosive
- Fare riferimento all'etichetta del nucleo reale per eventuali modifiche al cavo del pin
Product Highlights
Sensore di pressione a membrana affacciata HT-IQT con custodia in acciaio inossidabile 316L. Design ad alta temperatura (-40~125°C) per una facile pulizia. Grado di protezione IP65, ideale per applicazioni alimentari, farmaceutiche e industriali. Opzioni personalizzabili disponibili.
