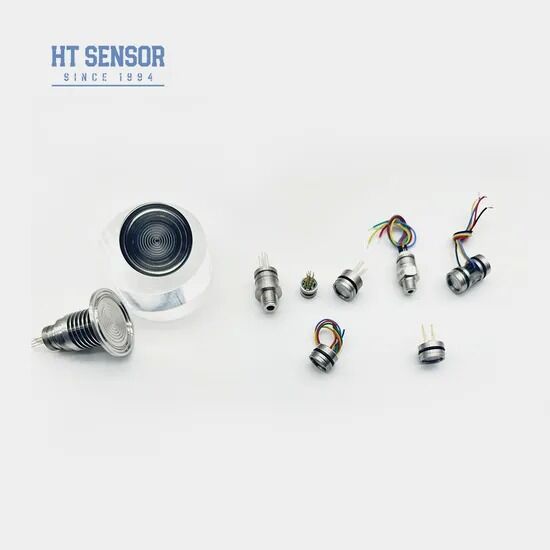

Sensore di pressione piezoelettrico a silicio a 19 mm 10VDC per sensori di aria e liquidi

19mm 10VDC Powered Silicon Piezoeletric Pressure Sensor for Air and Liquid Sensor
19mm 10VDC Powered Silicon Piezoeletric Pressure Sensor for Air and Liquid Sensor 19mm 10VDC Powered Silicon Piezoeletric Pressure Sensor for Air and Liquid Sensor 19mm 10VDC Powered Silicon Piezoeletric Pressure Sensor for Air and Liquid Sensor 19mm 10VDC Powered Silicon Piezoeletric Pressure Sensor for Air and Liquid Sensor 19mm 10VDC Powered Silicon Piezoeletric Pressure Sensor for Air and Liquid Sensor
Informazioni di base
Certificazione: RoHS
Quantità di ordine minimo: 5
Prezzo: 10
Miglior prezzo Contattaci
Informazioni dettagliate
Modello n.: HT19V Segnale di uscita: Tipo analogo
Processo di produzione: Integrazione Materiale: Acciaio inossidabile
Tipo di cablaggio: Quattro fili Mezzo di misurazione: Gas e liquidi
Grado di protezione IP: ip65 Corrente di alimentazione: 1.5 mA
Tempore di compensazione.: 0 ~ 70 C Tipo di pressione: G/A/S
Produzione: mV Diametro: 19 mm
Alimentazione elettrica: ≤10 VCC Impedenza di ingresso: 4KΩ~20KΩ
Impedenza di output: 2,5kΩ ~ 6kΩ
Evidenziare:

Sensore di pressione al silicio da 19 mm

,

Sensore piezoelettrico alimentato a 10VDC

,

sensore di pressione dell'aria e dei liquidi

Descrizione di prodotto

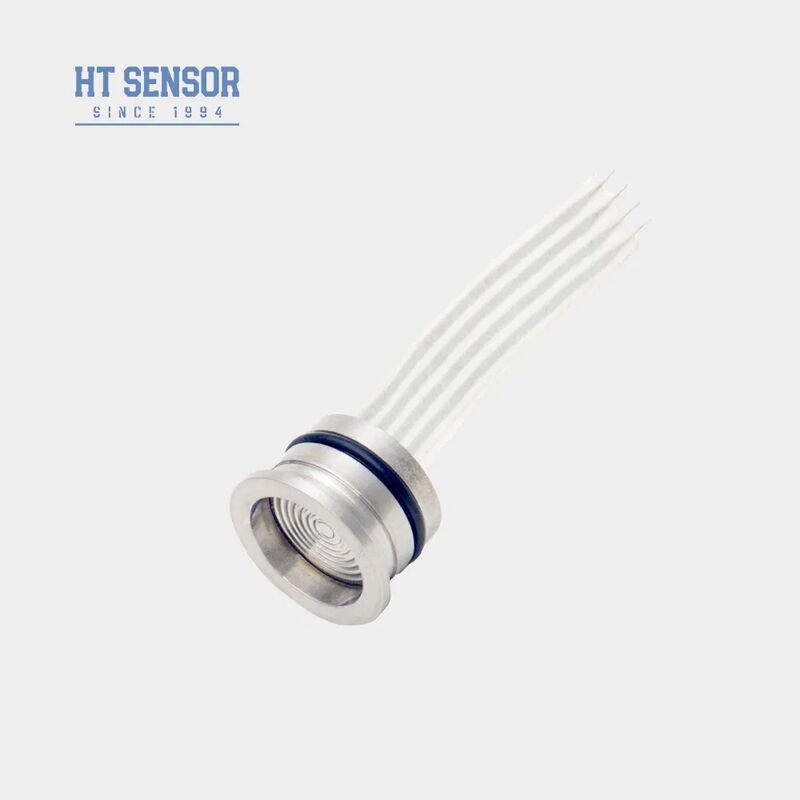

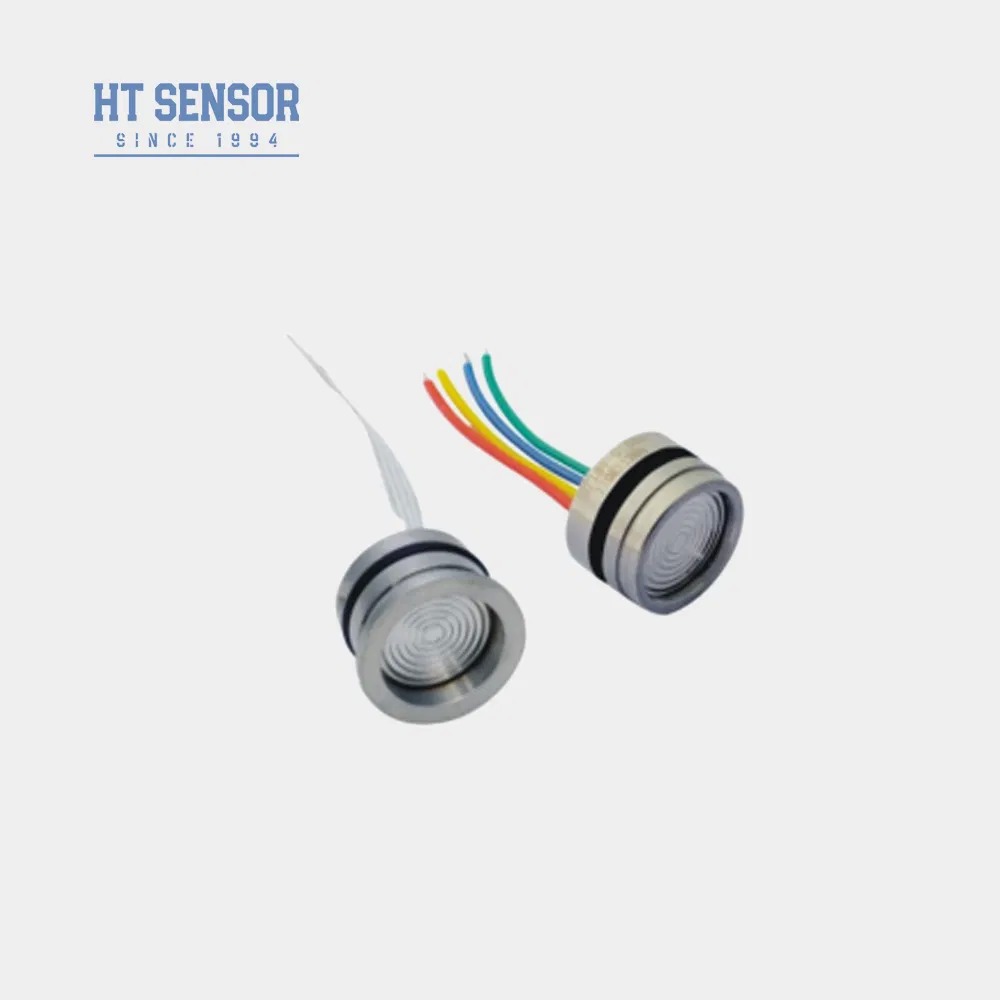

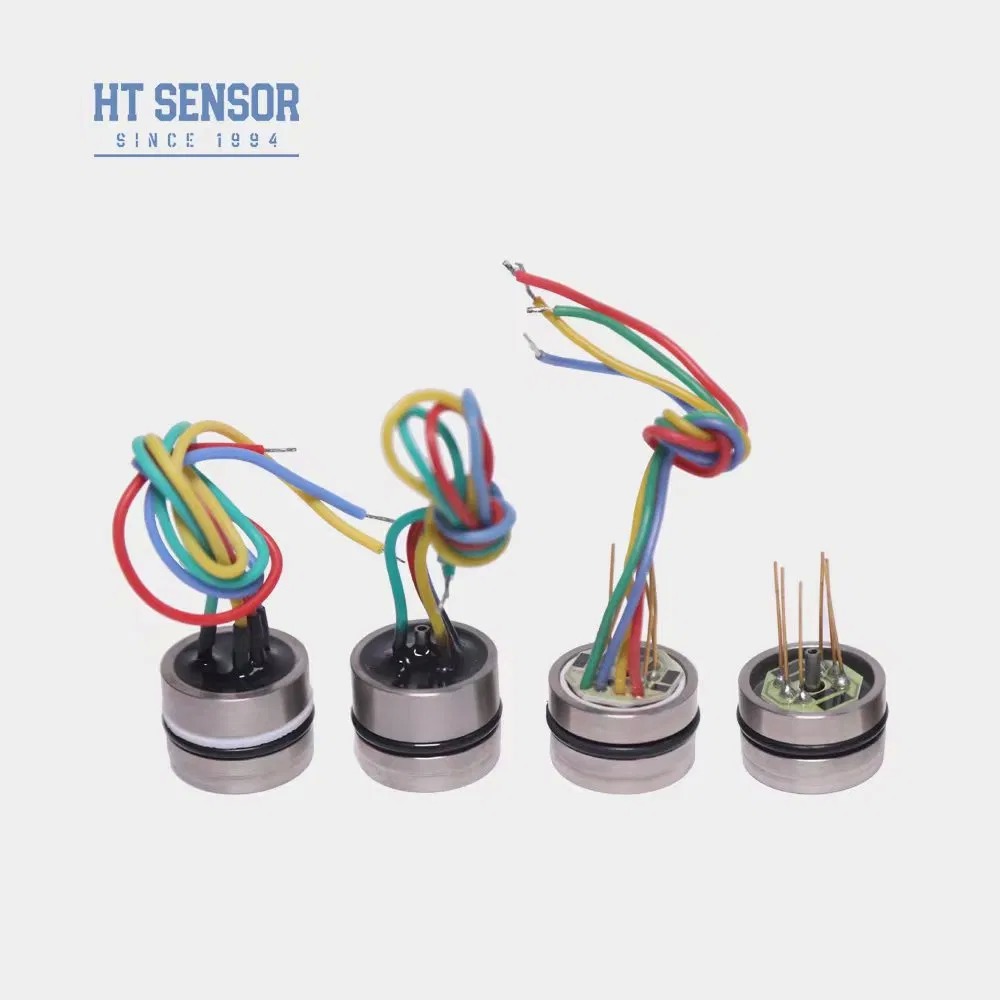

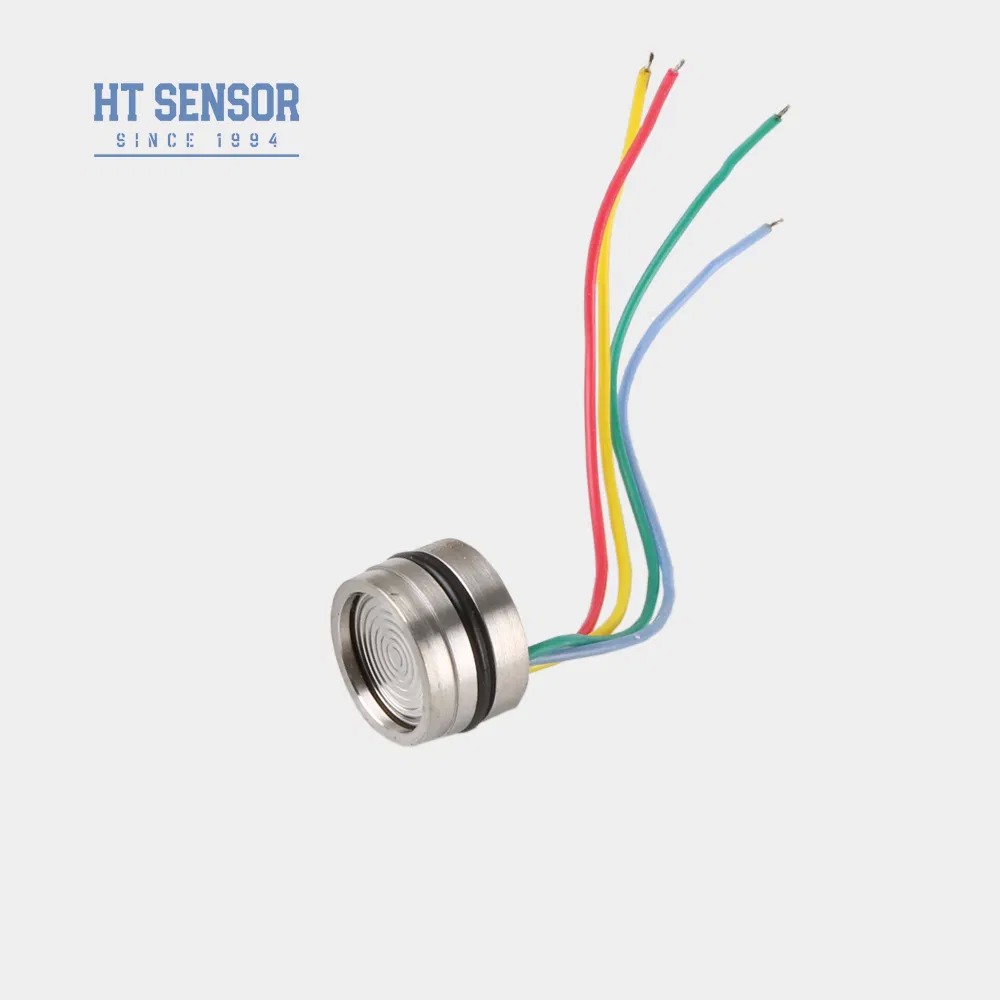

HT19V Sensore di pressione piiezoresistivo al silicio
Il HT19V è un sensore di pressione piezoresistivo in silicio da 19 mm alimentato a 10VDC progettato per misurare con precisione la pressione dell'aria e del liquido in applicazioni industriali.
Sensore di pressione piezoelettrico a silicio a 19 mm 10VDC per sensori di aria e liquidi 0 Sensore di pressione piezoelettrico a silicio a 19 mm 10VDC per sensori di aria e liquidi 1
Caratteristiche del prodotto
  • Circuiti a pellicola spessa per la compensazione della temperatura e la correzione dello spostamento zero
  • Alta affidabilità ed eccellente stabilità
  • Fornitore di alimentazione a tensione costante con uscita standard
Applicazioni
  • Misurazione della pressione dei gas e dei liquidi non corrosivi con compatibilità in acciaio inossidabile 316L
  • Sistemi di controllo dei processi per il monitoraggio e il controllo della pressione
  • Sistemi di refrigerazione e compressori d'aria per la misurazione della pressione
Prestazioni elettriche
  • Fonte di alimentazione: ≤10VDC
  • Voltaggio di uscita in modalità comune: 50% dell'input (tipico)
  • Impedenza di ingresso: 4KΩ~20KΩ
  • Impedenza di uscita: 2,5KΩ~6KΩ
  • Connessione elettrica: filo ad alta temperatura da 100 mm, cavo a nastro
Parametri delle prestazioni
Intervallo di misura Gauge (G): 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Assoluto (A): 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Se il veicolo non è in grado di funzionare in condizioni di emergenza, il veicolo deve essere in grado di funzionare in condizioni di emergenza.
Parametro Tipologia Max. Unità
Nonlinearità ± 0.15 ± 0.3 % F.S.
Ripetibilità 0.05 0.1 % F.S.
Isteresi 0.05 0.1 % F.S.
0 uscita di compensazione 0 ± 1 0 ± 2 mV
Fattore di uscita a scala completa (≤20KPa) 50 ± 1 50 ± 2 mV
Capacità di produzione a scala completa (≥ 35 kPa) 100 ± 1 100 ± 2 mV
Cero temp. deriva di offset (≤20KPa) ± 1 ±2.5 % F.S.
Temperatura zero di offset. deriva (≥ 35 kPa) ± 0.8 ± 15 % F.S.
Drifto termico a scala completa (≤ 20 KPa) ± 1 ±2 % F.S.
Drift di temperatura a scala completa (≥ 35 kPa) ± 0.8 ± 15 % F.S.
Temperature compensate (≤20KPa) 0 ~ 50 oC
Temperature compensate (≥ 35 kPa) 0 ~ 70 oC
Temperatura di funzionamento -20~80 oC
Temperatura di conservazione -40~125 oC
Sovraccarico ammissibile Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa
Pressione di scoppio 5X la scala completa
Stabilità a lungo termine 0.2 % F.S./anno
Materiale del diaframma 316L
Resistenza all'isolamento ≥ 200MΩ 100VDC
Vibrazione Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz
Shock 100 g, 11 ms
Tempo di risposta ≤ 1 ms
Sigillo O-ring Fabbricazione a partire da materie tessili
Medio di riempimento Olio di silicio
Peso ~ 28 g
Parametri testati alle seguenti condizioni: 10V @ 25oC
Progetto di costruzione
< 3,5 MPaS
Sensore di pressione piezoelettrico a silicio a 19 mm 10VDC per sensori di aria e liquidi 2
≥ 3,5 MPaS < 40 MPaS
Sensore di pressione piezoelettrico a silicio a 19 mm 10VDC per sensori di aria e liquidi 3
≥ 40 MPaS
Sensore di pressione piezoelettrico a silicio a 19 mm 10VDC per sensori di aria e liquidi 4
Connessione elettrica e compensazione
Sensore di pressione piezoelettrico a silicio a 19 mm 10VDC per sensori di aria e liquidi 5
Esempi di selezione
Sensore di pressione piezoelettrico a silicio a 19 mm 10VDC per sensori di aria e liquidi 6
Suggerimenti per ordinare
  • Assicurare un adeguato adattamento tra le dimensioni del nucleo e l'alloggiamento del trasmettitore per l'étanchità richiesta
  • Allineare l'alloggio verticalmente e applicare anche la pressione durante l'assemblaggio per evitare danni piastra di compensazione
  • Fornire istruzioni speciali quando si ordina se il mezzo misurato non è compatibile con il materiale del diaframma 316L
  • Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni
  • Tenere aperto l'apertura del manometro di pressione all'atmosfera e evitare l'ingresso di acqua, vapore o sostanze corrosive
  • Etichetta di riferimento del nucleo effettivo per eventuali modifiche del piombo
Domande frequenti
Quali sono le caratteristiche dei vostri trasmettitori di pressione?
Alta precisione, durabilità e prestazioni eccellenti.
Posso personalizzare le specifiche speciali?
Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche.
Qual è la vostra capacità di produzione?
I nostri stabilimenti di produzione possono produrre fino a 30.000 trasmettitori per sensori di pressione al mese, in grado di soddisfare ordini su larga scala.Contattare il nostro team di vendita in anticipo per la produzione e la consegna di pianificazione.
Qual e' il periodo di consegna tipico?
5-8 giorni lavorativi per i modelli standard.
Come sono i prezzi dei prodotti?
Prezzi competitivi con sconti per gli ordini di massa o per i partner a lungo termine.
Qual è la garanzia dei vostri prodotti?
24 mesi di garanzia dopo la spedizione.
