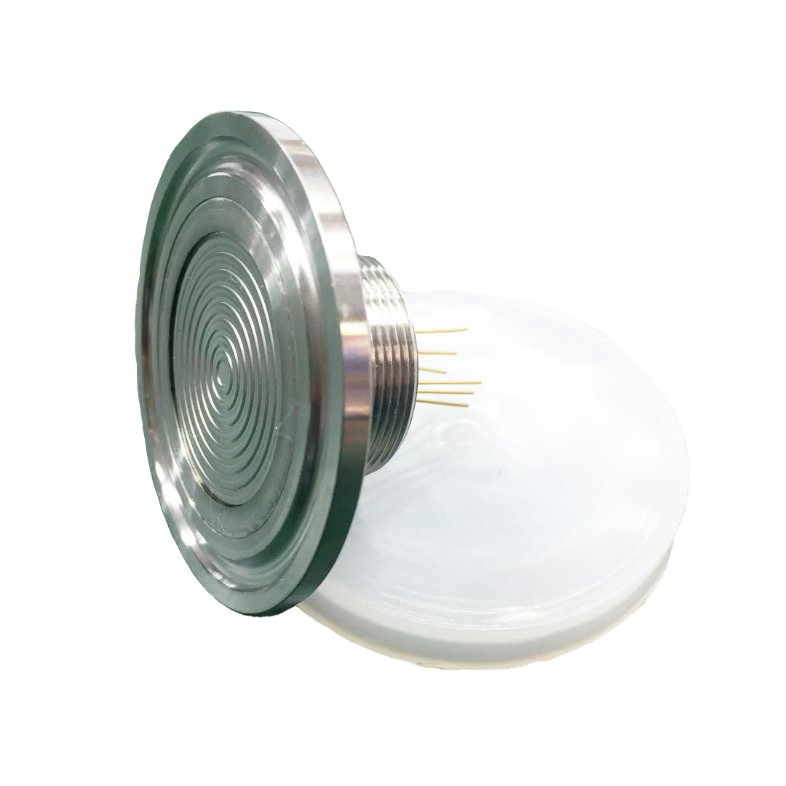

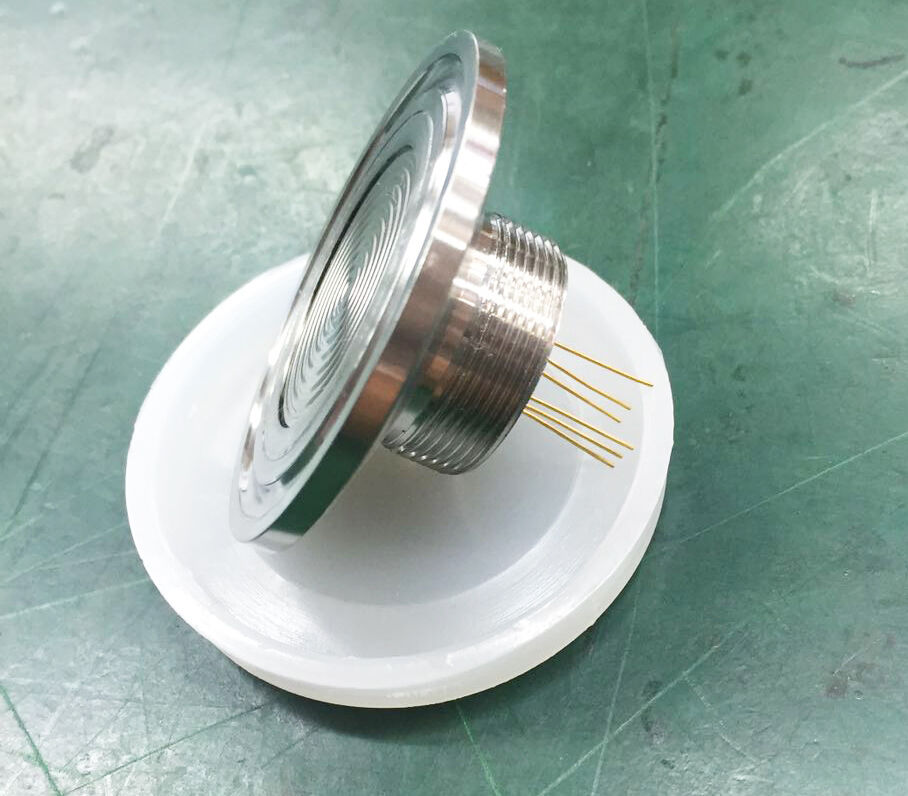

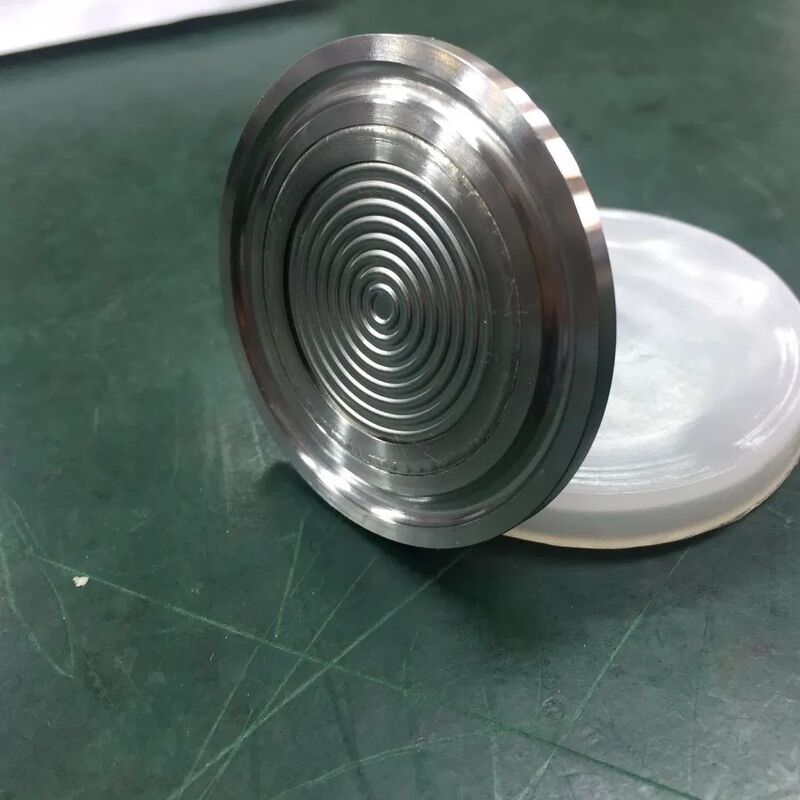

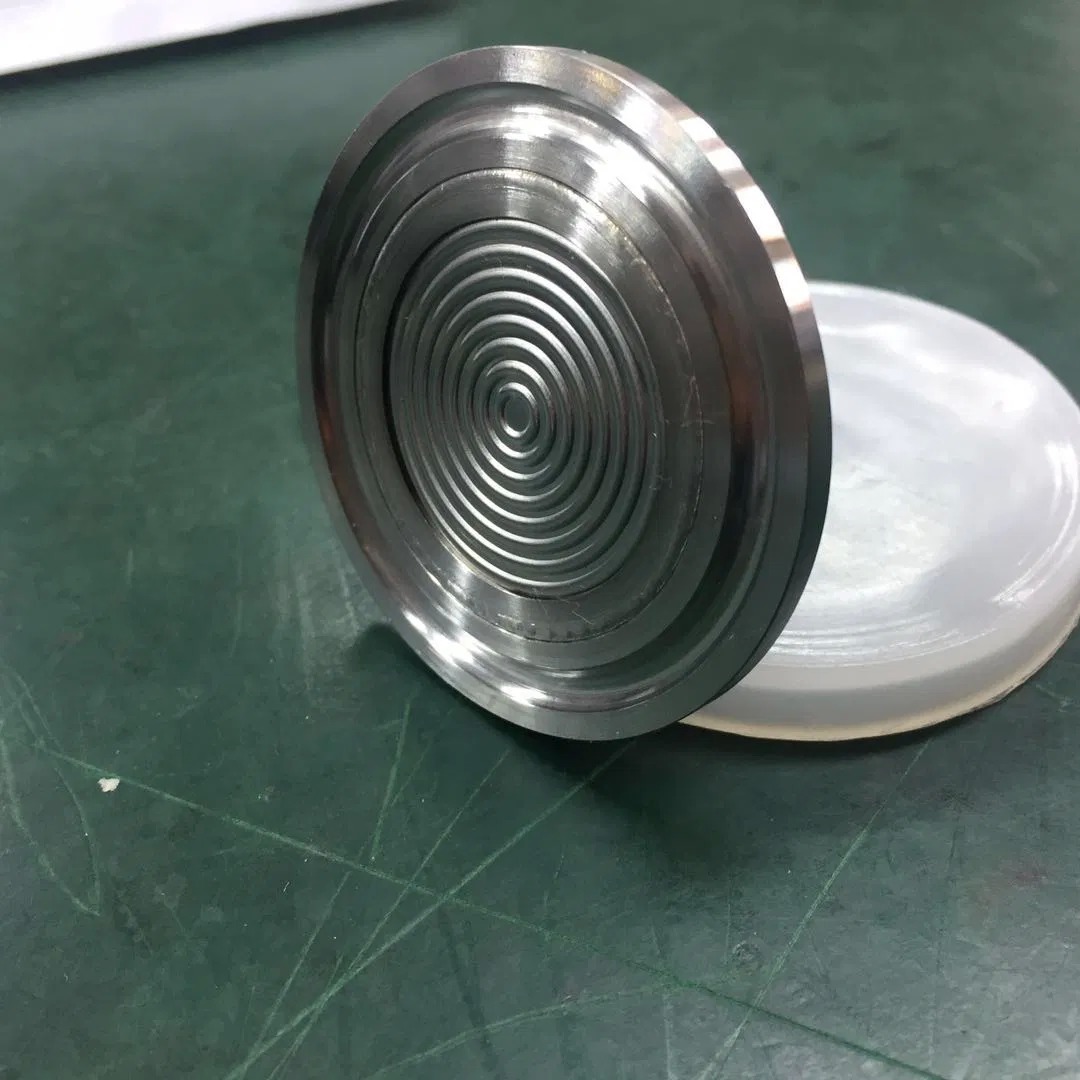

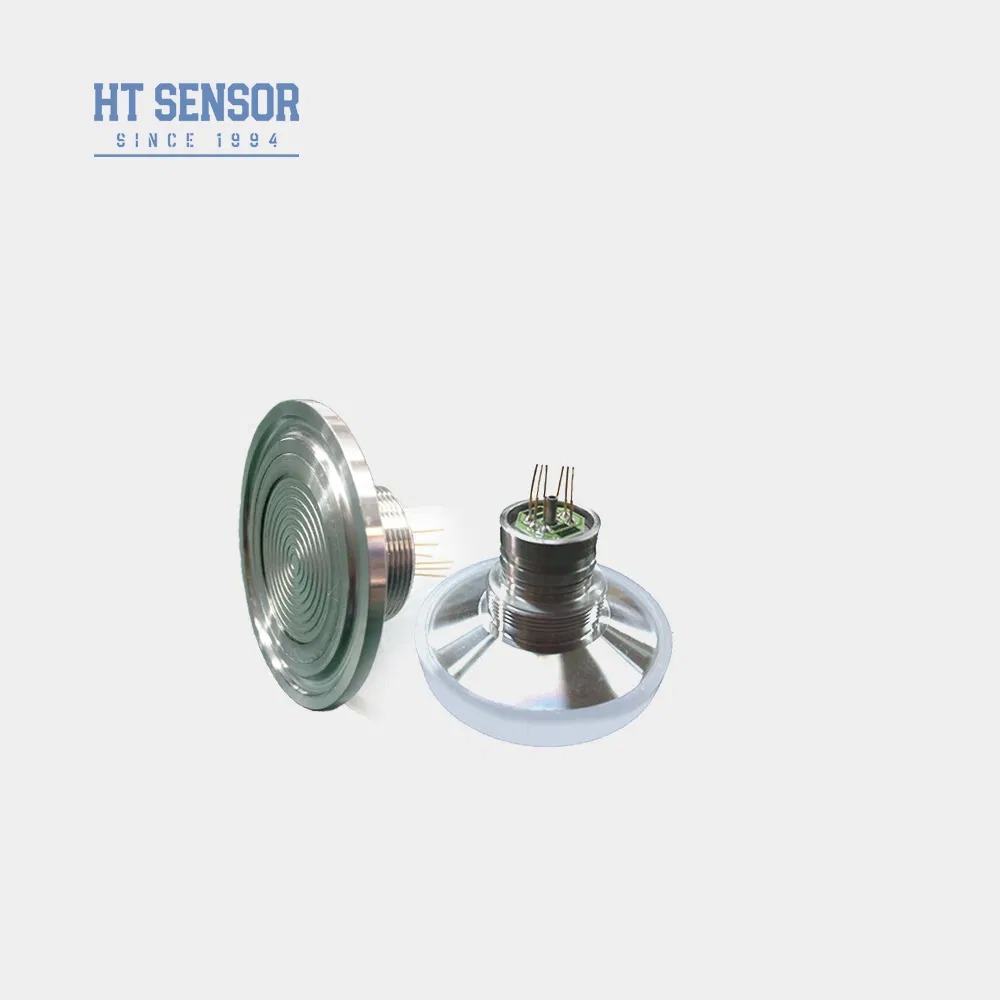

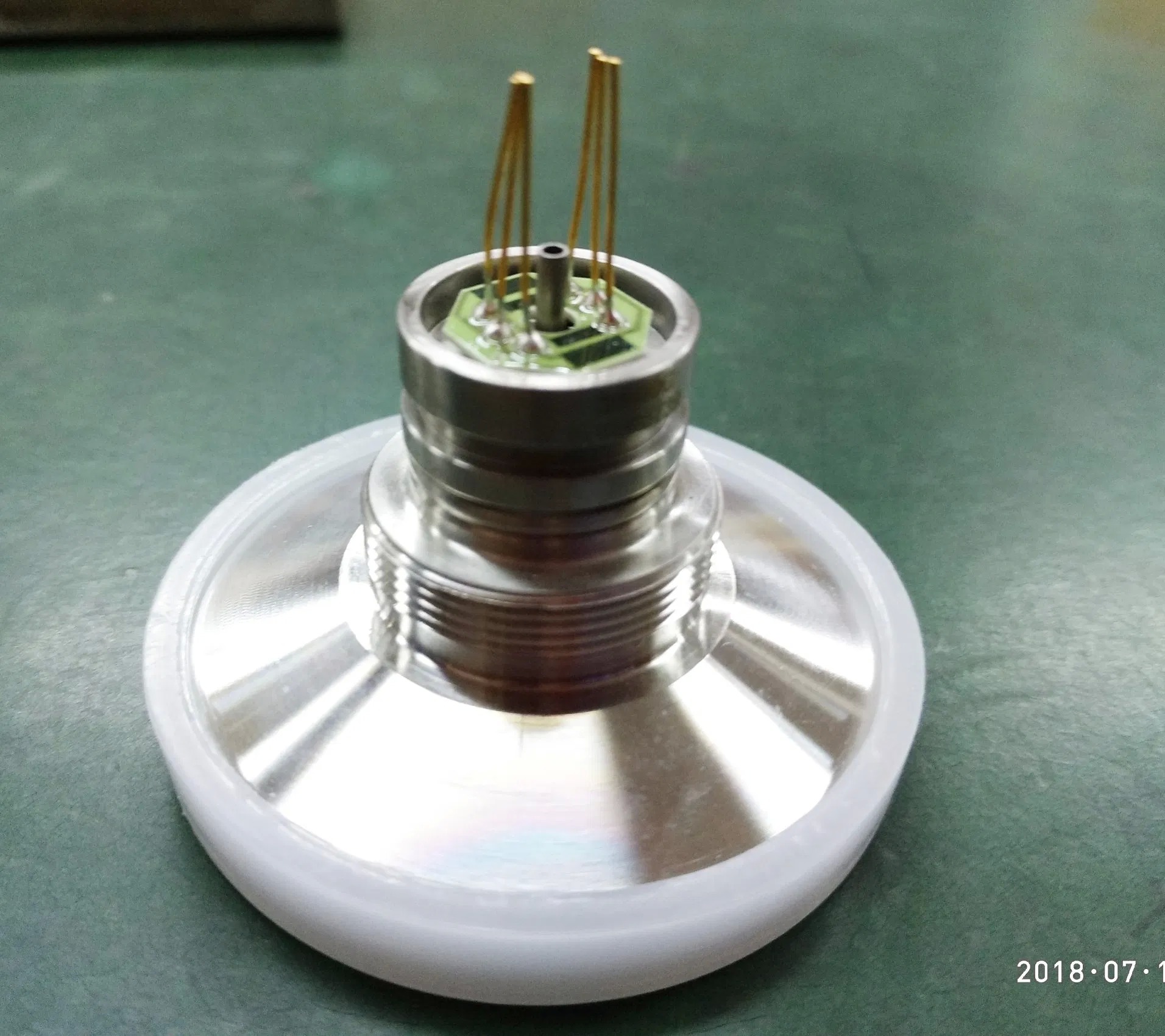

HT-IQ 50.4mm Sensore di Pressione Piezoresistivo al Silicio a Grande Diaframma Introduzione Nucleo Sensore a Filo

Informazioni di base

Certificazione:	RoHS

Quantità di ordine minimo:	100
Prezzo:	36

Miglior prezzo Contattaci

Informazioni dettagliate

Segnale di uscita:	Tipo analogo	Processo di produzione:	Integrazione
Materiale:	Acciaio inossidabile	Tipo di cablaggio:	Quattro fili
Grado di protezione IP:	ip65	Energia:	1.5 mA
Connessione:	Spille Kovar placcate oro o FILO da 100 mm	Dimensione del filo:	1.5"
Dimensione del diaframma:	50.4 mm	Impedenza di ingresso:	2,5kΩ ~ 6kΩ
Impedenza di output:	2,5kΩ ~ 6kΩ	Temperatura operativa:	-20~80°c
Temperatura di conservazione:	-40~125°c	Materiale diaframma:	316L
Peso:	~150 g
Evidenziare:	Sensore di pressione a grande diaframma da 50 , 4 mm , Sensore a filo piezoresistivo al silicio

Descrizione di prodotto

HT-IQ 50,4 mm sensore di pressione piezoresistivo a grande diaframma

L'HT-IQ è un sensore di pressione a diaframma a scarico dotato di un chip di silicio diffuso altamente stabile.La pressione viene trasmessa al chip sensibile attraverso un diaframma in acciaio inossidabile e olio di silicio sigillatoLa struttura piatta del diaframma di questo prodotto offre una facile pulizia e un'elevata affidabilità, che lo rende ideale per alimenti, bevande, prodotti alimentari, prodotti alimentari, prodotti alimentari e prodotti alimentari.farmaci, e applicazioni igieniche.

Caratteristiche del prodotto

Tecnologia avanzata con alloggiamento in acciaio inossidabile 316L e materiali di diaframma di alta qualità tra cui titanio e Hastelloy
Circuiti a pellicola spessa per una precisa compensazione della temperatura e una correzione del punto zero
Eccezionale affidabilità, ripetibilità e stabilità
Struttura del diaframma a scarico per una facile pulizia e manutenzione

Applicazioni

Misurazione della pressione di gas e liquidi non corrosivi con compatibilità in acciaio inossidabile 316L
Industria di trasformazione alimentare e delle bevande
Sistemi di controllo dei processi industriali
Fabbricazione e trasformazione farmaceutica

Prestazioni elettriche

Fornitura di corrente: ≤2mA DC (tipico 1,5mA DC)
Impedenza di ingresso: 2,5KΩ~6KΩ
Impedenza di uscita: 2,5KΩ~6KΩ
Connessione elettrica: perni Kovar placcati in oro o fili ad alta temperatura da 100 mm

Parametri delle prestazioni

Parametro	Tipologia	Max.	Unità
Intervallo di misura	Diametro (G)	35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
	Assoluto ((A)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
	Sigillato	3500 KPaS
Nonlinearità	± 0.15	± 0.3	% F.S.
Ripetibilità	0.05	0.1	% F.S.
Isteresi	0.05	0.1	% F.S.
0 uscita di compensazione	0 ± 1	0 ± 2	mV
Fattore di uscita a scala completa (≤20KPa)	50 ± 10	50 ± 30	mV
Capacità di produzione a scala completa (≥ 35 kPa)	100 ± 10	100 ± 30	mV
Cero temp. deriva di offset (≤20KPa)	± 1	±2	% F.S.
Temperatura zero di offset. deriva (≥ 35 kPa)	± 0.5	± 1	% F.S.
Drifto termico a scala completa (≤ 20 KPa)	± 1	±2	% F.S.
Drift di temperatura a scala completa (≥ 35 kPa)	± 0.5	± 1	% F.S.
Temperature compensate (≤20KPa)	0 ~ 50 oC
Temperature compensate (≥ 35 kPa)	0 ~ 70 oC
Temperatura di funzionamento	-20~80 oC
Temperatura di conservazione	-40~125 oC
Sovraccarico ammissibile	Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa
Pressione di scoppio	5X la scala completa
Stabilità a lungo termine	0.2 % F.S./anno
Materiale del diaframma	316L
Resistenza all'isolamento	≥ 200MΩ 100VDC
Vibrazione	Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz
Shock	100 g, 11 ms
Tempo di risposta	≤ 1 ms
Sigillo O-ring	Fabbricazione a partire da materie tessili
Medio di riempimento	Olio di silicio
Peso	~ 150 g

I parametri sono sottoposti a prova alle seguenti condizioni: 1,5 mA @ 25°C

Progetto di costruzione

Connessione elettrica e compensazione

Esempi di selezione

Suggerimenti per ordinare

Assicurare il corretto adattamento tra le dimensioni del nucleo e l'alloggiamento del trasmettitore durante l'assemblaggio per ottenere l'étanchità richiesta
Durante l'assemblaggio dell'alloggiamento, mantenere l'allineamento verticale e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione

Se il mezzo di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), fornire istruzioni speciali al momento dell'ordine
Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni da deformazione o piercing
Mantenere la porta di pressione del nucleo del manometro di pressione aperta all'atmosfera e impedire l'ingresso di acqua, vapore acqueo o mezzi corrosivi
Per qualsiasi modifica della configurazione del cavo a spillo, si rimanda all'etichetta del nucleo effettivo

Domande frequenti

Quali sono le caratteristiche dei vostri trasmettitori di pressione?

Alta precisione, durabilità e prestazioni eccellenti.

Posso personalizzare le specifiche speciali?

Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche.

Qual è la vostra capacità di produzione?

I nostri stabilimenti di produzione possono produrre fino a 30.000 trasmettitori per sensori di pressione al mese, in grado di soddisfare ordini su larga scala.Contattare il nostro team di vendita in anticipo per la produzione e la consegna di pianificazione.

Qual e' il periodo di consegna tipico?

5-8 giorni lavorativi per i modelli standard.

Come sono i prezzi dei prodotti?

Prezzi competitivi con sconti disponibili per ordini di grandi dimensioni o partner a lungo termine.

Qual è la garanzia dei vostri prodotti?

24 mesi di garanzia dopo la spedizione.
