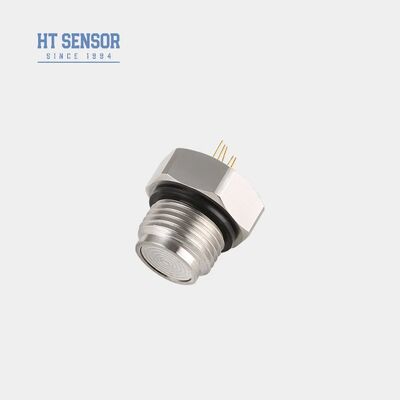

HT24 Sensore di pressione del diaframma con un chip di sensore di silicio diffuso altamente stabile
Product Details
| Modello n.: | HT24 | Segnale di uscita: | Tipo analogo |
|---|---|---|---|
| Materiale: | Acciaio inossidabile | Tipo di cablaggio: | Quattro fili |
| Mezzo di misurazione: | Gas e liquidi | Energia: | 1.5 mA |
| Produzione: | mV | Filo: | G1/2 o M20*1,5 |
| Intervallo di misurazione: | Da 10KPa a 35MPaS | Non linearità: | ±0.2%F.S |
| Temperatura operativa: | -20°C a 80°C | Temperatura di conservazione: | -40~125ºC |
| Materiale diaframma: | 316L | Peso: | ~55 g |
| Evidenziare |
Sensore di pressione del diaframma,sensore di pressione in silicio con garanzia,Chip di sensore a silicio diffuso stabile |
||
Product Description
- Tecnologia avanzata con alloggiamento in acciaio inossidabile 316L e materiali per membrana di alta qualità, tra cui titanio e Hastelloy
- Circuiti a film spesso per una precisa compensazione della temperatura e correzione dello zero
- Eccezionale affidabilità, ripetibilità e stabilità

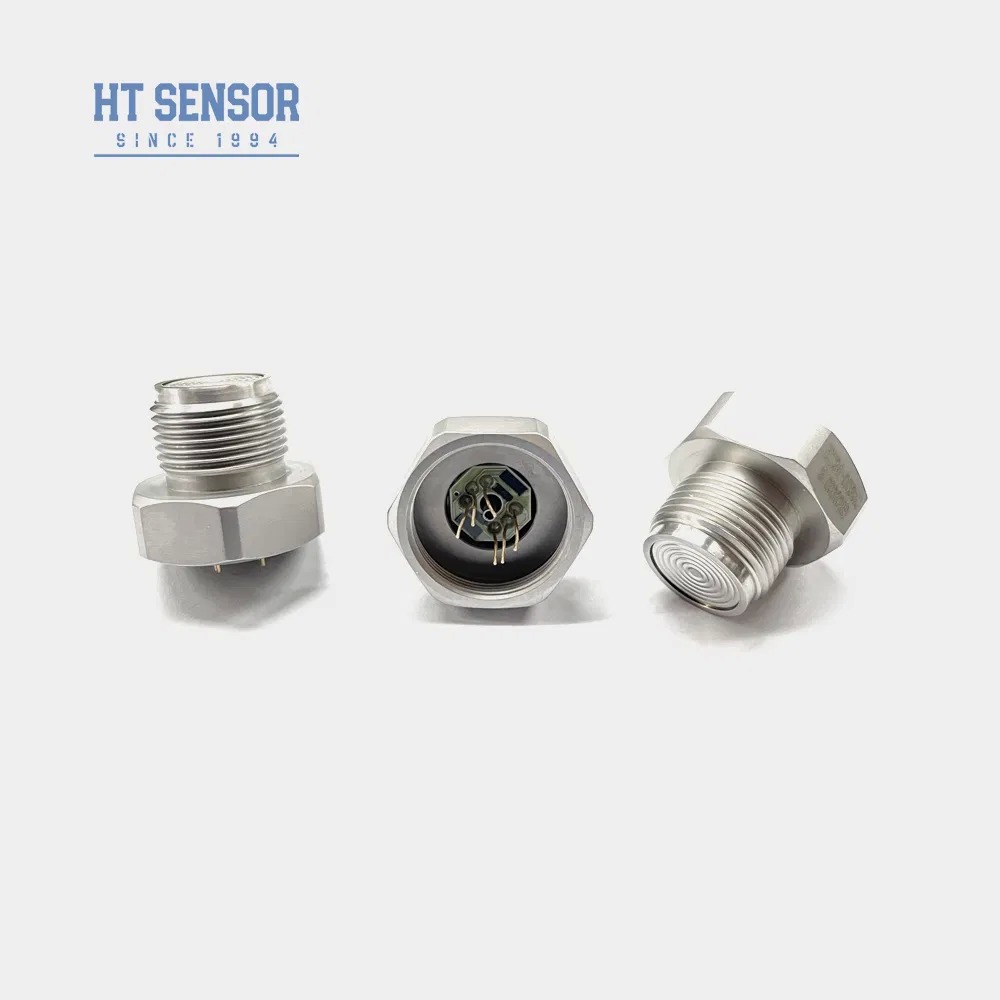

- Struttura a membrana affacciata per una facile pulizia e manutenzione
- Misurazione della pressione di gas e liquidi non corrosivi con compatibilità con l'acciaio inossidabile 316L
- Industria di trasformazione alimentare e delle bevande
- Sistemi di controllo dei processi industriali
- Produzione farmaceutica
- Alimentazione: ≤2mA CC (tipico 1,5mA CC)
- Impedenza di ingresso: 2,5KΩ~6KΩ
- Impedenza di uscita: 2,5KΩ~6KΩ
- Connessione elettrica: pin Kovar placcati in oro o fili ad alta temperatura da 100 mm
| Parametro | Tip | Max | Unità |
|---|---|---|---|
| Non linearità | ±0.15 | ±0.3 | %F.S |
| Ripetibilità | 0.05 | 0.1 | %F.S |
| Isteresi | 0.05 | 0.1 | %F.S |
| Uscita offset zero | 0±1 | 0±2 | mV |
| Uscita a fondo scala (≤20KPa) | 50±10 | 50±30 | mV |
| Uscita a fondo scala (≥35kPa) | 100±10 | 100±30 | mV |
| Deriva termica offset zero (≤20KPa) | ±1 | ±2 | %F.S |
| Deriva termica offset zero (≥35kPa) | ±0.5 | ±1 | %F.S |
| Deriva termica a fondo scala (≤20KPa) | ±1 | ±2 | %F.S |
| Deriva termica a fondo scala (≥35kPa) | ±0.5 | ±1 | %F.S |
| Temperatura compensata (≤20KPa) | 0~50 | - | ºC |
| Temperatura compensata (≥35kPa) | 0~70 | - | ºC |
| Temperatura di esercizio | -20~80 | - | ºC |
| Temperatura di stoccaggio | -40~125 | - | ºC |
| Stabilità a lungo termine | 0.2 | - | F.S/Anno |
| Resistenza di isolamento | ≥200MΩ 100VDC | - | - |
| Tempo di risposta | ≤1ms | - | - |
Pressione di scoppio: 5X la scala completa
Materiale della membrana: 316L
Vibrazioni: Nessuna variazione in condizioni di 10gRMS, da 20Hz a 2000Hz
Urti: 100g,11ms
Guarnizione ad anello: Gomma nitrilica o gomma fluorurata
Mezzo di riempimento: Olio di silicone
Peso: ~55g
Assoluta (A): 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Sigillata (S): 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS
- Assicurarsi la corretta aderenza tra le dimensioni del nucleo e l'alloggiamento del trasmettitore durante il montaggio per ottenere la tenuta all'aria richiesta
- Durante il montaggio dell'alloggiamento, mantenere l'allineamento verticale e applicare una pressione uniforme per evitare inceppamenti o danni alla piastra di compensazione
- Fornire istruzioni speciali al momento dell'ordine se il mezzo misurato non è compatibile con la membrana del nucleo e il materiale dell'alloggiamento (316L)
- Evitare di premere la membrana del sensore con le mani o oggetti appuntiti per evitare danni da deformazione o perforazione
- Mantenere la porta di pressione dei nuclei di pressione manometrica aperta all'atmosfera e impedire l'ingresso di acqua, vapore acqueo o mezzi corrosivi nella camera a pressione negativa
- Fare riferimento all'etichetta sul nucleo effettivo per la configurazione dei pin
- Quali sono le caratteristiche dei vostri trasmettitori con sensore di pressione?
- Elevata precisione, durata ed eccellenti prestazioni. Personalizzazione disponibile.
- Posso personalizzare specifiche speciali?
- Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo servizi OEM e ODM.
- Qual è la vostra capacità produttiva?
- I nostri impianti di produzione possono produrre fino a 30.000 trasmettitori con sensore di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala. Tuttavia, è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione e una programmazione delle consegne senza intoppi.
- Qual è il periodo di consegna tipico?
- 5-8 giorni lavorativi per i modelli standard. I prodotti personalizzati possono variare.
- Come vengono valutati i prodotti? Ci sono sconti?
- Prezzi competitivi con sconti per ordini all'ingrosso o partner a lungo termine.
- Qual è la garanzia dei vostri prodotti? E il servizio post-vendita?
- Il nostro tempo di garanzia è di 24 mesi dopo la spedizione e il nostro team post-vendita risponderà alle vostre domande entro 24 ore. L'istruzione remota tramite rete PC è sempre disponibile.
Product Highlights
Sensore di pressione a membrana affacciata HT24 con chip in silicio diffuso altamente stabile. Presenta struttura in acciaio inossidabile 316L, grado di protezione IP65, design facile da pulire ed eccellente affidabilità. Opzioni OEM/ODM personalizzate disponibili per applicazioni alimentari, farmaceutiche e industriali.
