Sensore di livello del diaframma esposto con pinza di 50,4 mm per sensore del trasduttore di pressione

Flush 50.4mm Clamp Exposed Diaphragm Level Sensor for Pressure Transducer Sensor
Flush 50.4mm Clamp Exposed Diaphragm Level Sensor for Pressure Transducer Sensor Flush 50.4mm Clamp Exposed Diaphragm Level Sensor for Pressure Transducer Sensor Flush 50.4mm Clamp Exposed Diaphragm Level Sensor for Pressure Transducer Sensor Flush 50.4mm Clamp Exposed Diaphragm Level Sensor for Pressure Transducer Sensor Flush 50.4mm Clamp Exposed Diaphragm Level Sensor for Pressure Transducer Sensor
Informazioni di base
Certificazione: RoHS
Quantità di ordine minimo: 5
Prezzo: 36
Miglior prezzo Contattaci
Informazioni dettagliate
Modello n.: HT-IQ Per: Trasmettitore di pressione di silicio diffuso
Tipo di segnale di uscita: Tipo analogo processo di produzione: Integrazione
Materiale: Acciaio inossidabile Tipo di filo: NO
Tipo di cablaggio: Quattro fili Mezzo di misurazione: Gas e liquidi
Grado di protezione IP: IP65 Personalizzato: Personalizzato
Energia: 1,5 mA/10 V CC Produzione: segnale di sistemi MV
Connessione: Morsetto 50,4 Compensazione della temperatura: 0-70
Pacchetto di trasporto: cartone Specifica: 50.4 mm
Marchio: HengTong Origine: Cina
Codice SA: 9026209090 Capacità produttiva: 50000 PCS/anno
Evidenziare:

50Sensore di pressione della pinza a scarico da.4 mm

,

sensore di livello del diaframma esposto

,

sensore di trasduttore di pressione con garanzia

Descrizione di prodotto

filtrazione 50.4 trasmettitore del sensore di pressione del diaframma con pinza esposta

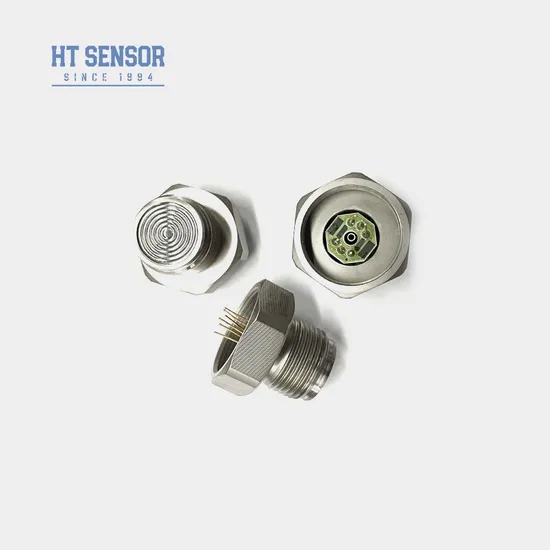

Sensore di livello del diaframma esposto con pinza di 50,4 mm per sensore del trasduttore di pressione 0
filtrazione 50.4 sensore di livello del diaframma esposto alla pinza per trasduttore di pressione
Sensore di pressione piiezoresistivo al silicio HT-IQ

Introduzione:

HT-IQ è un sensore di pressione a diaframma con un chip di silicio diffuso altamente stabile.Il chip sensibile non entra in contatto diretto con il mezzo di misurazione.facile da pulire e altamente affidabile, adatta ad applicazioni in settori come l'alimentazione e l'igiene.

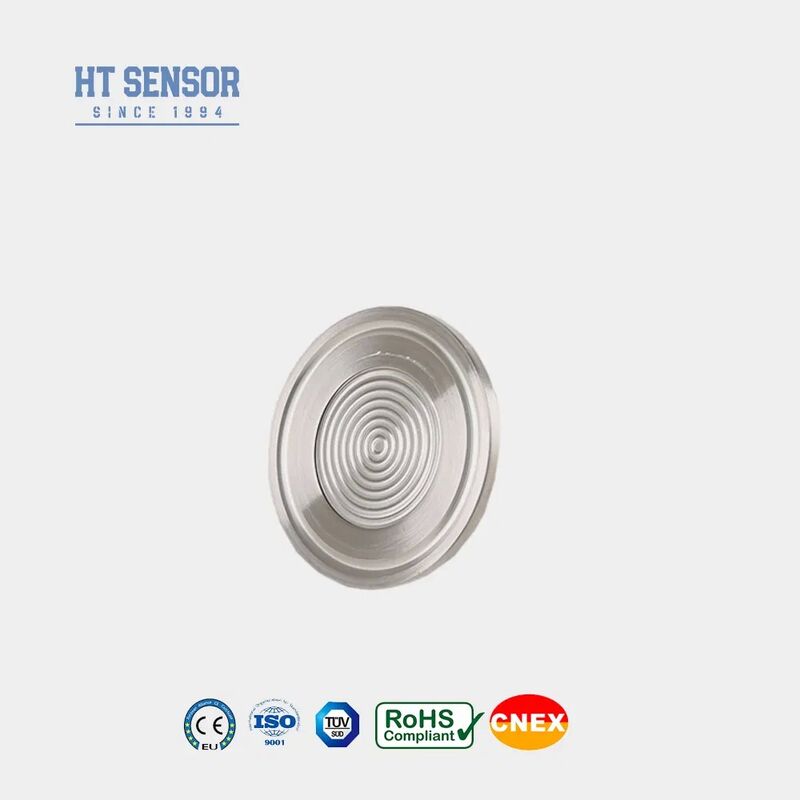

Sensore di livello del diaframma esposto con pinza di 50,4 mm per sensore del trasduttore di pressione 1

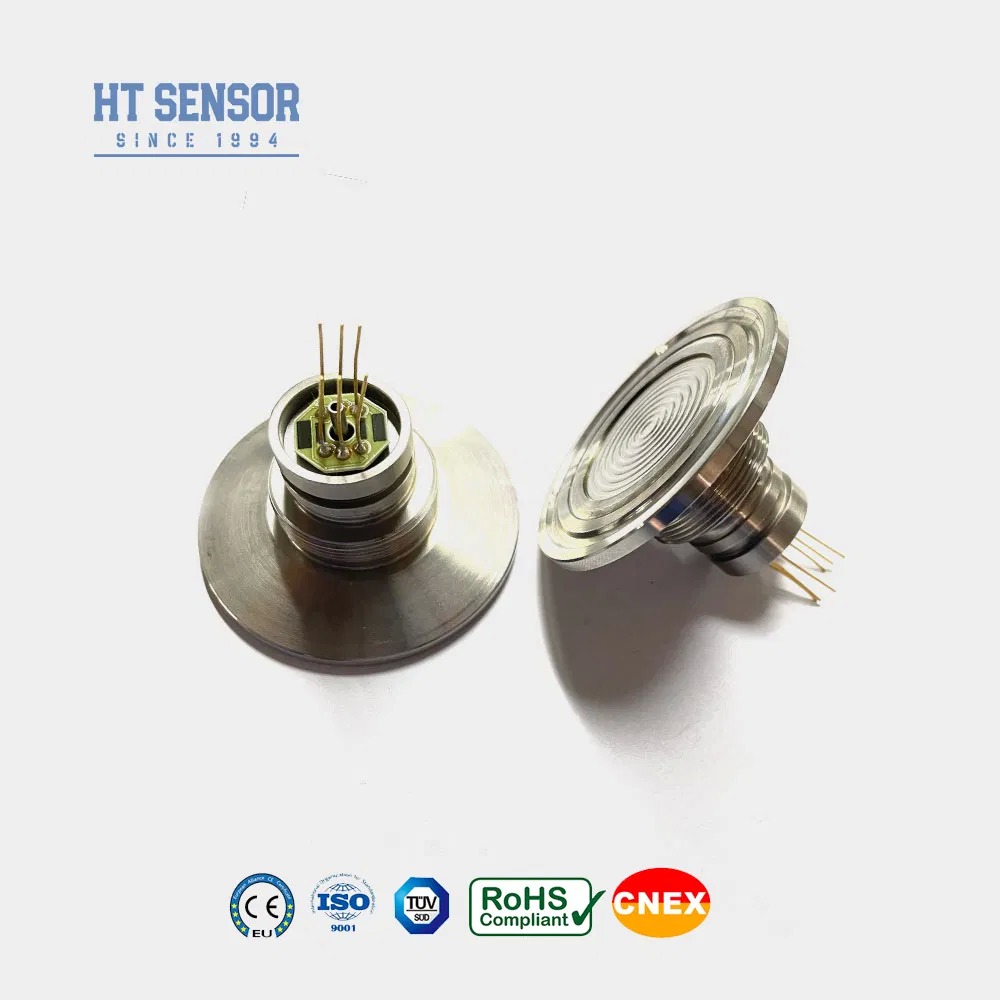

Sensore di livello del diaframma esposto con pinza di 50,4 mm per sensore del trasduttore di pressione 2

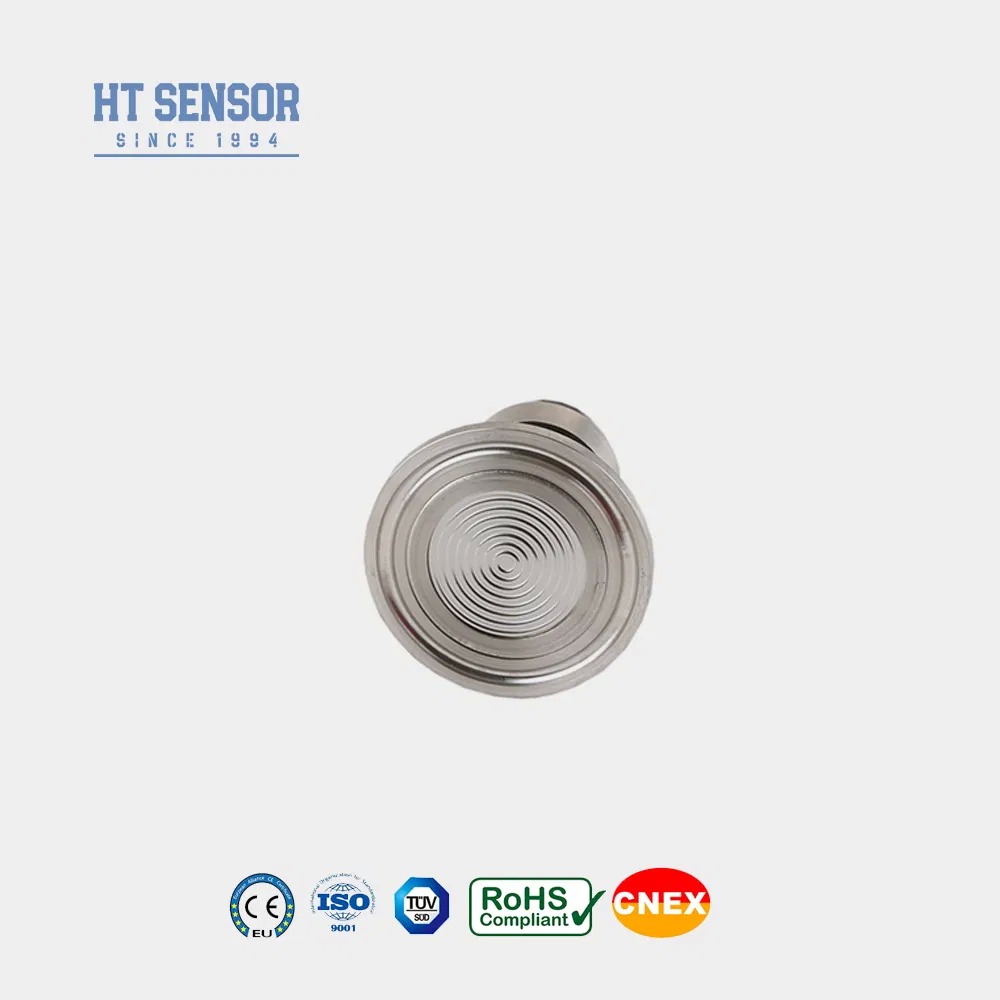

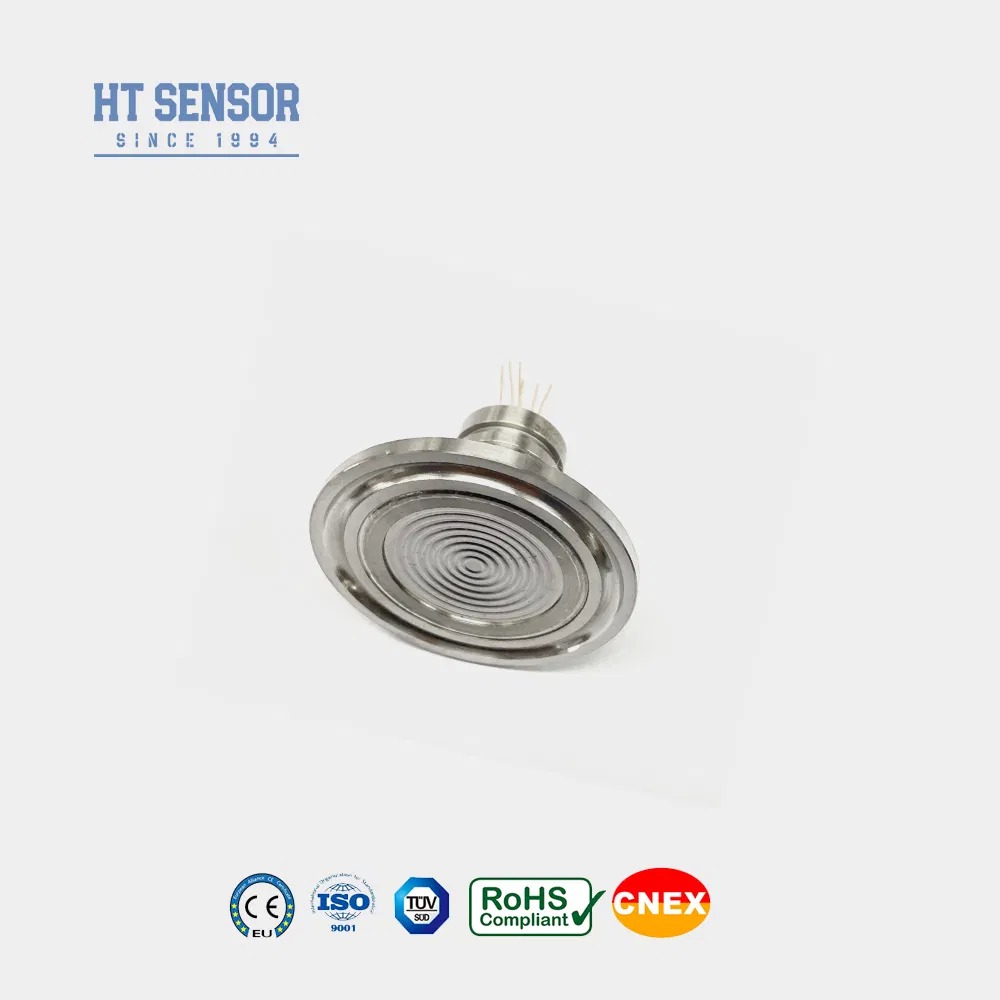

Sensore di livello del diaframma esposto con pinza di 50,4 mm per sensore del trasduttore di pressione 3
Caratteristiche del prodotto:
  1. Utilizzando tecnologia avanzata e alloggiamento in acciaio inossidabile 316L, insieme amateriali quali titanio e Hastelloy per il diaframma
  2. Utilizzando circuiti a pellicola spessa per la compensazione della temperatura e il punto zero correzione
  3. eccezionale affidabilità, ripetibilità e stabilità
  4. Struttura del diaframma a scarico, che rende facile la pulizia
Applicazioni:
  1. Adatti per misurare la pressione di gas e liquidi non corrosivi con 316Lcompatibilità in acciaio inossidabile
  2. Industria alimentare e bevande
  3. Controllo dei processi industriali
  4. Industria farmaceutica
Performance elettrica:
  1. Fornitura di corrente: ≤2mA DC (tipico 1,5mA DC)
  2. Impedenza di ingresso: 2,5KΩ~6KΩ
  3. Impedenza di uscita: 2,5KΩ~6KΩ
  4. Connessione elettrica: perni Kovar placcati in oro o fili ad alta temperatura da 100 mm.
Parametri di prestazione:
Intervallo di misura Diametro (G) 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Assoluto ((A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Sigillato 3500 KPaS
  Tipologia Max. Unità
Nonlinearità   ± 0.15 ± 0.3 % F.S.
Ripetibilità  0.05 0.1 % F.S.
Isteresi    0.05 0.1 % F.S.
0 uscita di compensazione   0 ± 1 0 ± 2 mV
Produzione su larga scala   ≤ 20KPa 50 ± 10 50 ± 30 mV
≥ 35 kPa 100 ± 10 100 ± 30 mV
Temperatura di offset zero. ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Temperatura a scala completa. ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.5 ± 1 % F.S.
Tempore compensato. ≤ 20KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura di funzionamento -20~80 oC
Temperatura di conservazione -40~125 oC
Sovraccarico ammissibile Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa
Pressione di scoppio 5X la scala completa
Stabilità a lungo termine 0.2 %  F.S./anno
Materiale del diaframma 316L
Resistenza all'isolamento ≥ 200MΩ 100VDC
Vibrazione Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz
Shock 100 g, 11 ms
Tempo di risposta ≤ 1 ms
Sigillo O-ring Fabbricazione a partire da materie tessili
Medio di riempimento Olio di silicio
Peso ~ 150 g
I parametri sono sottoposti a prova alle seguenti condizioni: 1,5 mA @ 25°C

Progetto di costruzione
Dimensione

Sensore di livello del diaframma esposto con pinza di 50,4 mm per sensore del trasduttore di pressione 4








Connessione elettrica e compensazione
Sensore di livello del diaframma esposto con pinza di 50,4 mm per sensore del trasduttore di pressione 5

Esempi di selezione
Sensore di livello del diaframma esposto con pinza di 50,4 mm per sensore del trasduttore di pressione 6
Suggerimenti per ordinare
1. prestare attenzione all'adattamento tra le dimensioni del nucleo e l'alloggiamento del trasmettitore durante l'assemblaggio per ottenere il
tenuta impermeabile richiesta
2Durante l'assemblaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione.
3Se il supporto di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni al nucleo a causa di deformazioni o piercing del diaframma.
5Tenere aperta l'entrata di pressione del nucleo di misura della pressione all'atmosfera e impedire l'ingresso di acqua, vapore acqueo o sostanze corrosive nella camera di pressione negativa del nucleo.
6Se si verificano modifiche ai condotti dei perni, seguire l'etichetta sul nucleo effettivo per riferimento.


Domande e risposte

1.Q: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: Alta precisione, durata e prestazioni eccellenti.

2.D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo il servizio OEM e ODM

3.Q: Qual è la vostra capacità produttiva?
A: Le nostre strutture di produzione possono produrre fino a 30.000 trasmettitori per sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna
.
4.Q: Qual è il periodo di consegna tipico?
R: 5-8 giorni lavorativi per i modelli standard.

5.Q: Come sono i prezzi dei prodotti?
A: Prezzi competitivi con sconti per gli ordini di grandi quantità o per i partner a lungo termine
.
6.Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
R: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà alle vostre domande entro 24 ore, l'istruzione remota tramite rete PC è sempre disponibile.
