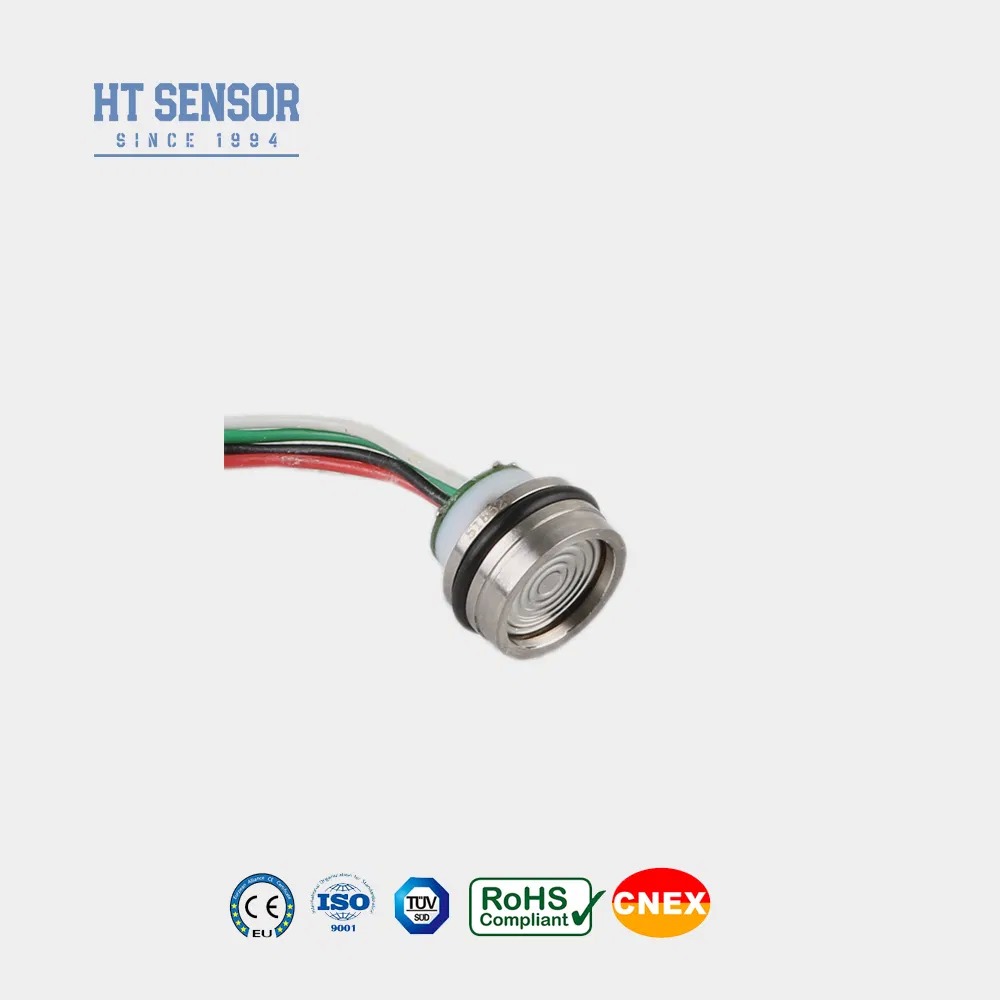

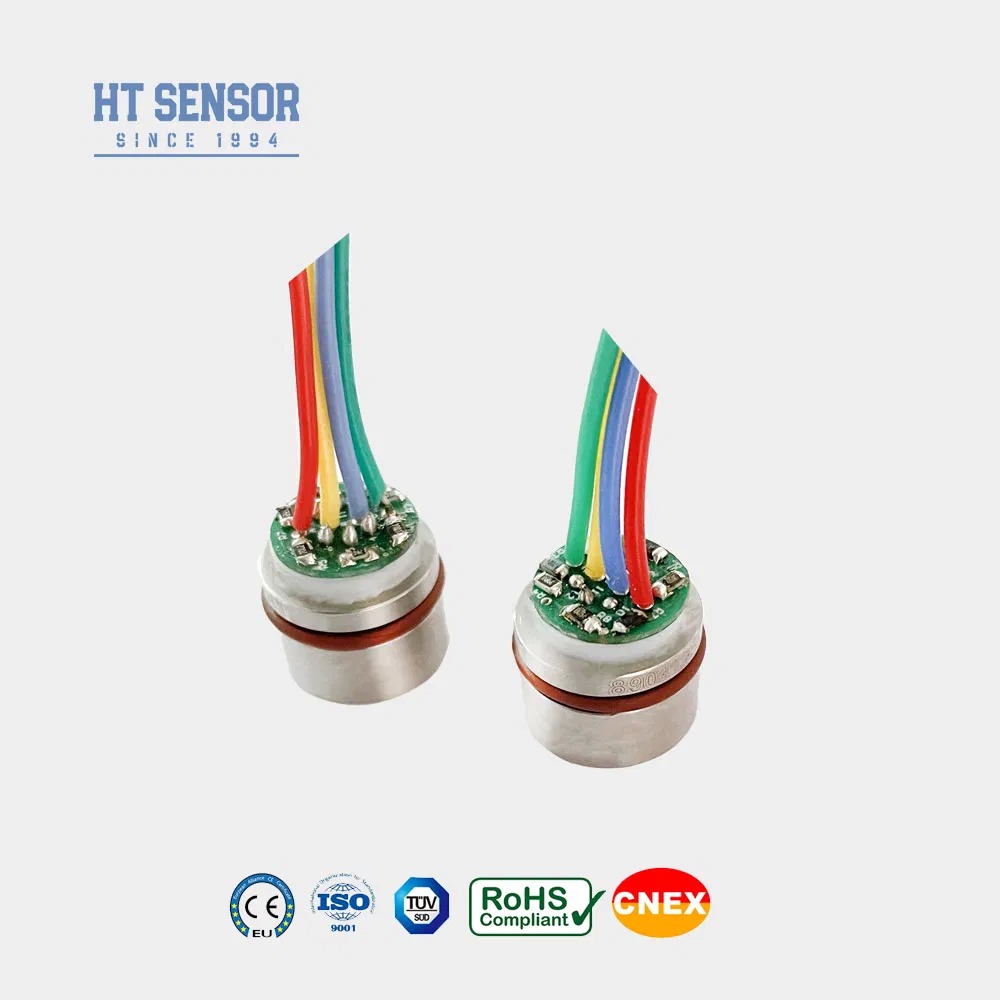

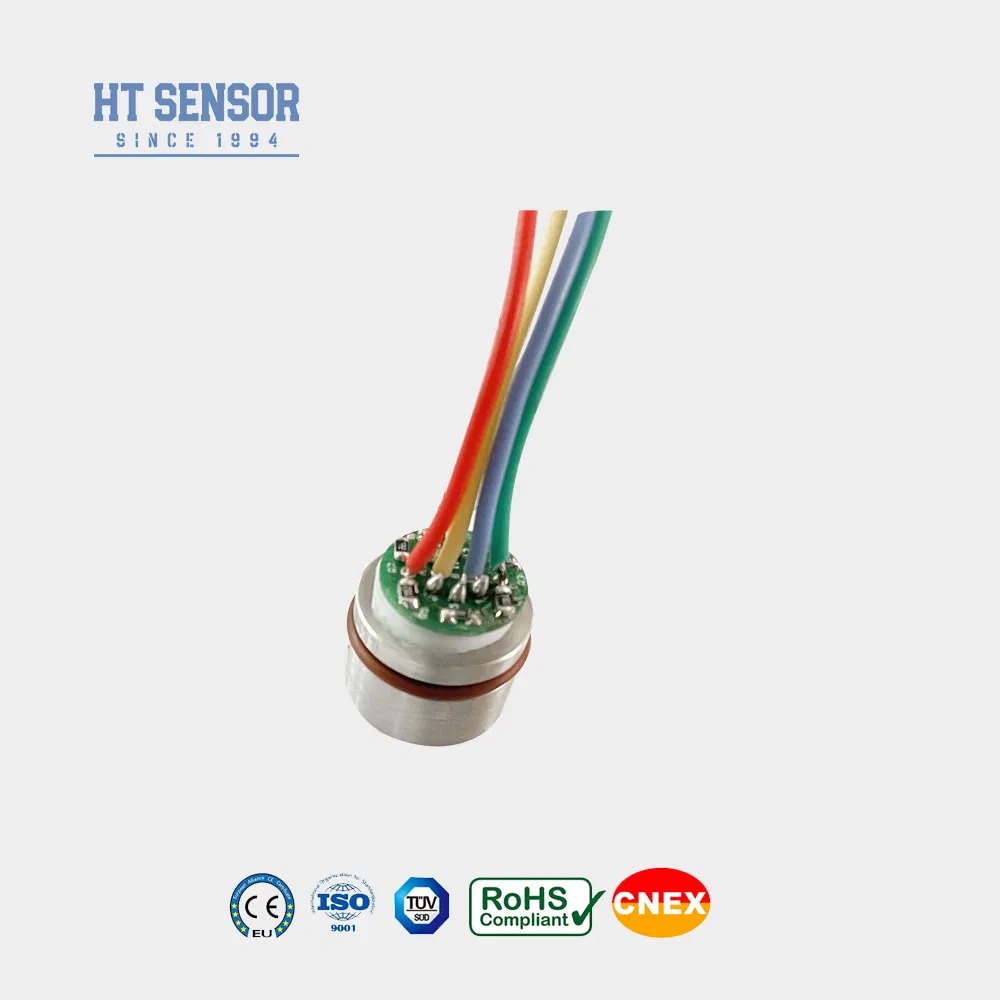

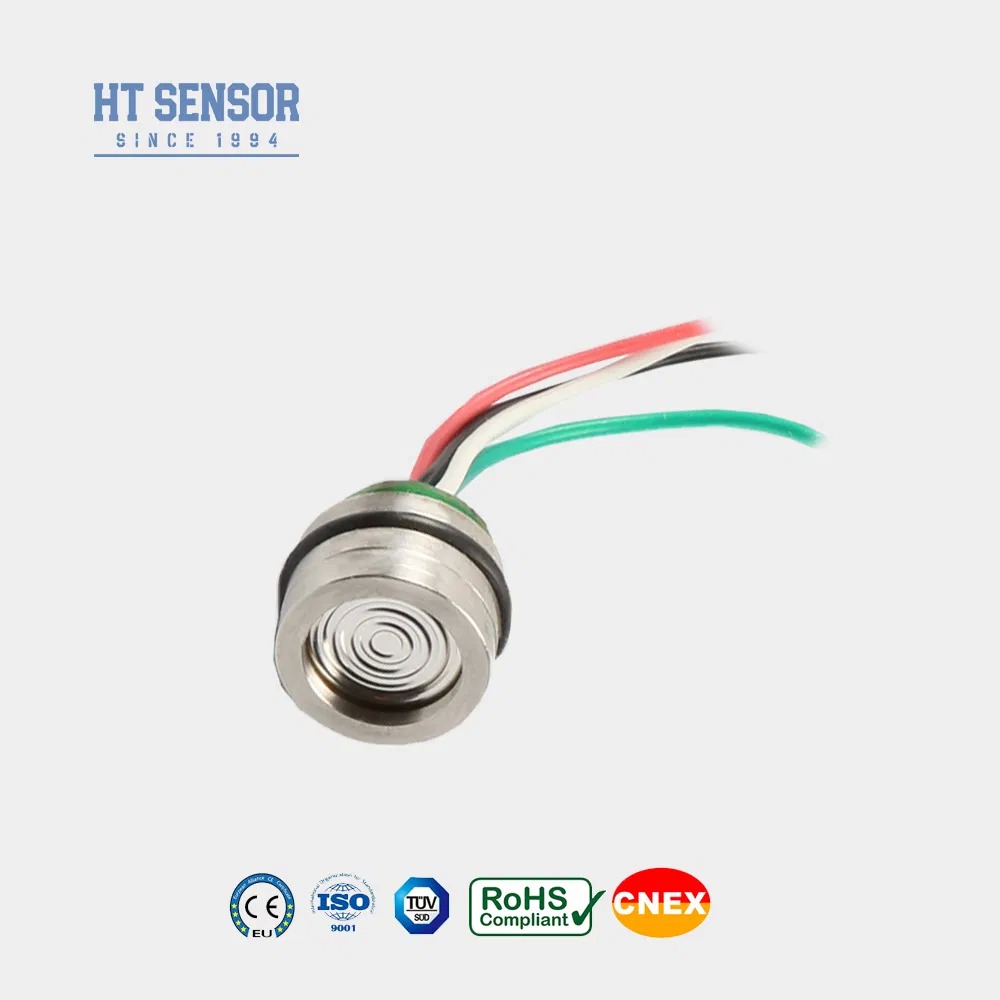

Sensore di pressione al silicio diffuso compatto mini da 15 mm, nucleo del sensore elettronico
Product Details
| Modello n.: | HT15V | Per: | Trasmettitore di pressione di silicio diffuso |
|---|---|---|---|
| Materiale: | Acciaio inossidabile | Tipo di filo: | NO |
| Tipo di cablaggio: | Quattro fili | Mezzo di misurazione: | Gas e liquidi |
| Grado di protezione IP: | IP65 | Personalizzato: | Personalizzato |
| Fornitura: | 5-10VDC | Produzione: | segnale mio |
| Pacchetto di trasporto: | cartone | Specifica: | 15 mm |
| Marchio: | HengTong | Codice Hs: | 9026209090 |
| Evidenziare |
Mini sensore di pressione da 15 mm,Sensore di pressione di silicio diffuso,Sensore di pressione elettronico compatto |
||
Product Description
Sensore di pressione piezoresistivo al silicio HT15V
Introduzione:
HT15V è un sensore di pressione piezoresistivo al silicio con un nucleo a elemento di silicio diffuso altamente stabile. Impiega l'effetto piezoresistivo del silicio diffuso per una misurazione precisa delle pressioni sia liquide che gassose. Questo sensore trova un ampio utilizzo in varie applicazioni, inclusi compressori d'aria e sistemi di refrigerazione .
Caratteristiche del prodottoAlimentazione: ≤10VDC
- Utilizza una tecnologia avanzata ed è incapsulato in un alloggiamento in acciaio inossidabile 316LAmpio intervallo di misurazione 0~350KPa~40MpaS
- Elevata affidabilità ed eccellente stabilità
- ±0.8
- Applicazioni
- acciaio inossidabileDesign compatto, ideale per applicazioni con spazio limitato
- ±0.8
- Comunemente utilizzato nei sistemi di refrigerazione e nei compressori d'aria per la misurazione della pressione
- Prestazioni elettriche
- Uscita di tensione di modo comune: 50% dell'ingresso (tipico)
- Impedenza di ingresso: 4KΩ~20KΩ
- Impedenza di uscita: 2.5KΩ~6KΩ
- Connessione elettrica: filo ad alta temperatura da 100 mm, cavo a nastro
- Parametri di prestazione:
| Intervallo di misurazione | |||||
|---|---|---|---|---|---|
| Manometro (G) | 350KPa,1000KPa,2000Kpa | Assoluto (A) | |||
| 350KPaA,700KPaA,1000KPaA,2000KPaA | Sigillato (S) | ||||
| 3500KPaS,7MPaS,10MPaS | Tip | ||||
| Max | Unità | Non linearità | |||
| ±0.8 | ±0.3 | %F.S | Temperatura compensata | ||
| 0.05 | 0.1 | %F.S | Temperatura compensata | ||
| 0.05 | 0.1 | %F.S | Temperatura compensata | ||
| ±0.8 | 0±2 | mV | Deriva di temperatura offset zero | ||
| ±0.8 | 100±2 | mV | Deriva di temperatura offset zero | ||
| ±0.8 | ±2 | %F.S | Temperatura compensata | ||
| ±0.8 | ±2 | %F.S | Temperatura compensata | ||
| 0~70 | ºC | Sovraccarico consentito | |||
| -20~80 | ºC | Sovraccarico consentito | |||
| -40~125 | ºC | Sovraccarico consentito | |||
| Prendere il valore più piccolo tra 3 volte la scala completa o 80MPa | Pressione di scoppio | ||||
| 5X la scala completa | Stabilità a lungo termine | ||||
| 0.2 % | F.S/Anno | Materiale del diaframma | |||
| 316L | Resistenza di isolamento | ||||
| ≥200MΩ 100VDC | Vibrazione | ||||
| Nessuna variazione in condizioni di 10gRMS, da 20Hz a 2000Hz | Urti | ||||
| 100g,11ms | Tempo di risposta | ||||
| ≤1ms | Guarnizione O-ring | ||||
| Gomma nitrilica o gomma fluorurata | Mezzo di riempimento | ||||
| Olio di silicone | Peso | ||||
| ~20g | I parametri sono testati nelle seguenti condizioni: 10V @25ºC | ||||
| Collegamento elettrico e compensazione | |||||
| Esempi di selezione |
|
| Suggerimenti per l'ordine |
| 1. Prestare attenzione all'adattamento tra le dimensioni del nucleo e l'alloggiamento del trasmettitore durante il montaggio per ottenere la |
richiesta 2. Durante il montaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare inceppamenti o danni alla piastra di compensazione.
3. Se il mezzo misurato non è compatibile con il diaframma del nucleo e il materiale dell'alloggiamento (316L), è necessario fornire istruzioni speciali al momento dell'ordine.
4. Evitare di premere il diaframma del sensore con le mani o oggetti appuntiti per evitare danni al nucleo a causa della deformazione o della perforazione del diaframma.
5. Mantenere la porta di pressione del nucleo della pressione del manometro aperta all'atmosfera e impedire l'ingresso di acqua, vapore acqueo o mezzi corrosivi nella camera a pressione negativa del nucleo.
6. In caso di modifiche ai terminali dei pin, fare riferimento all'etichetta sul nucleo effettivo.
