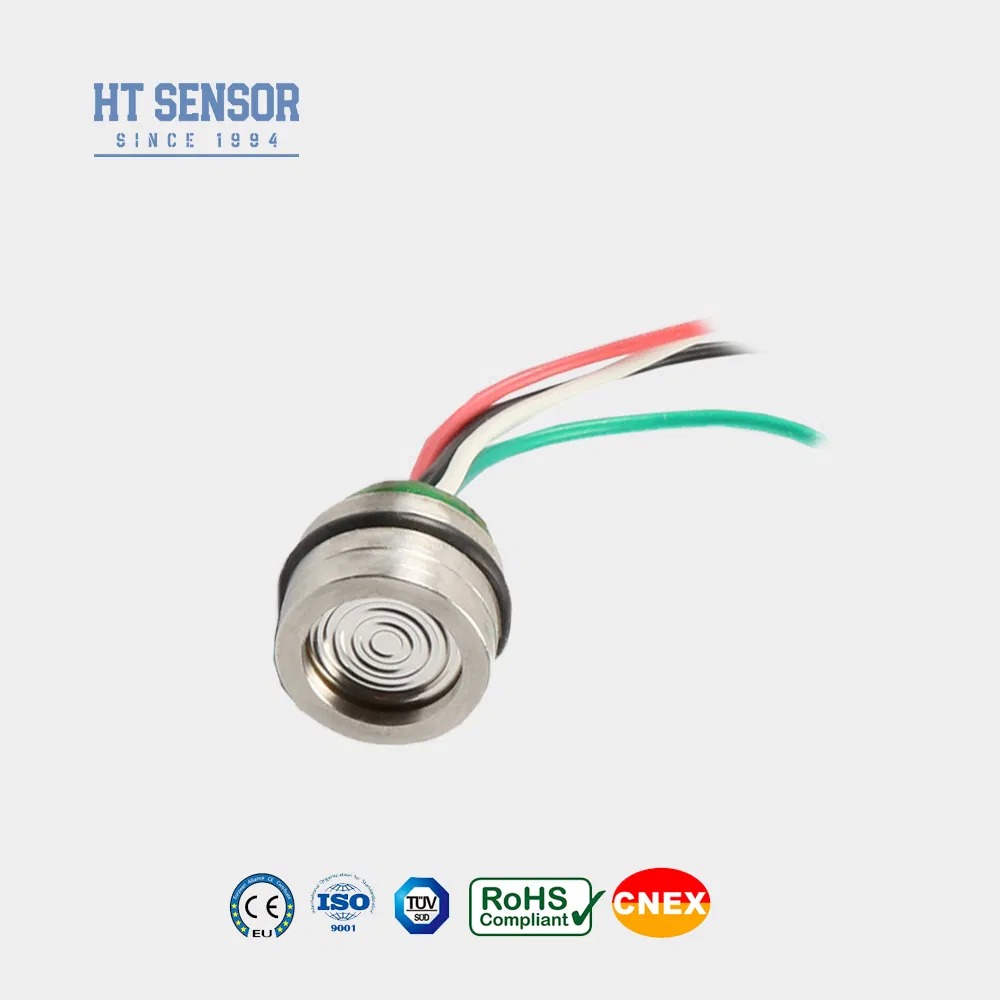

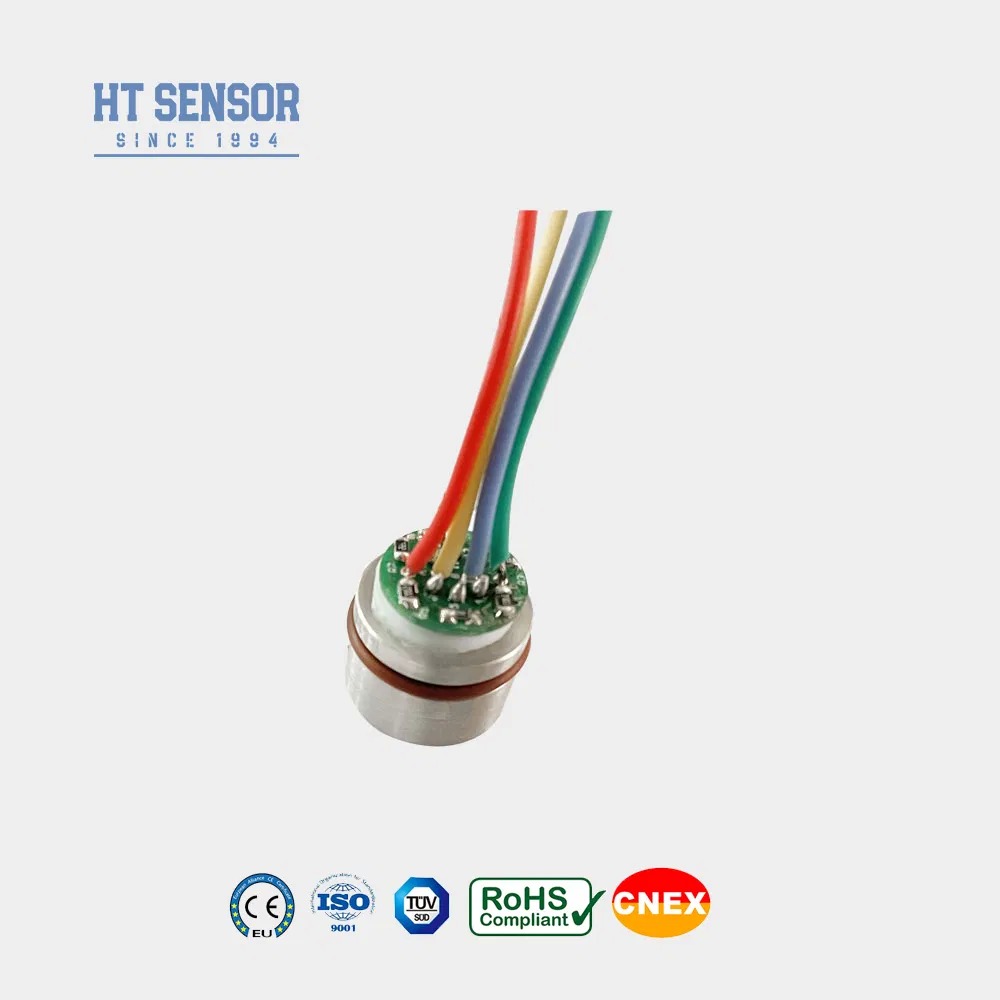

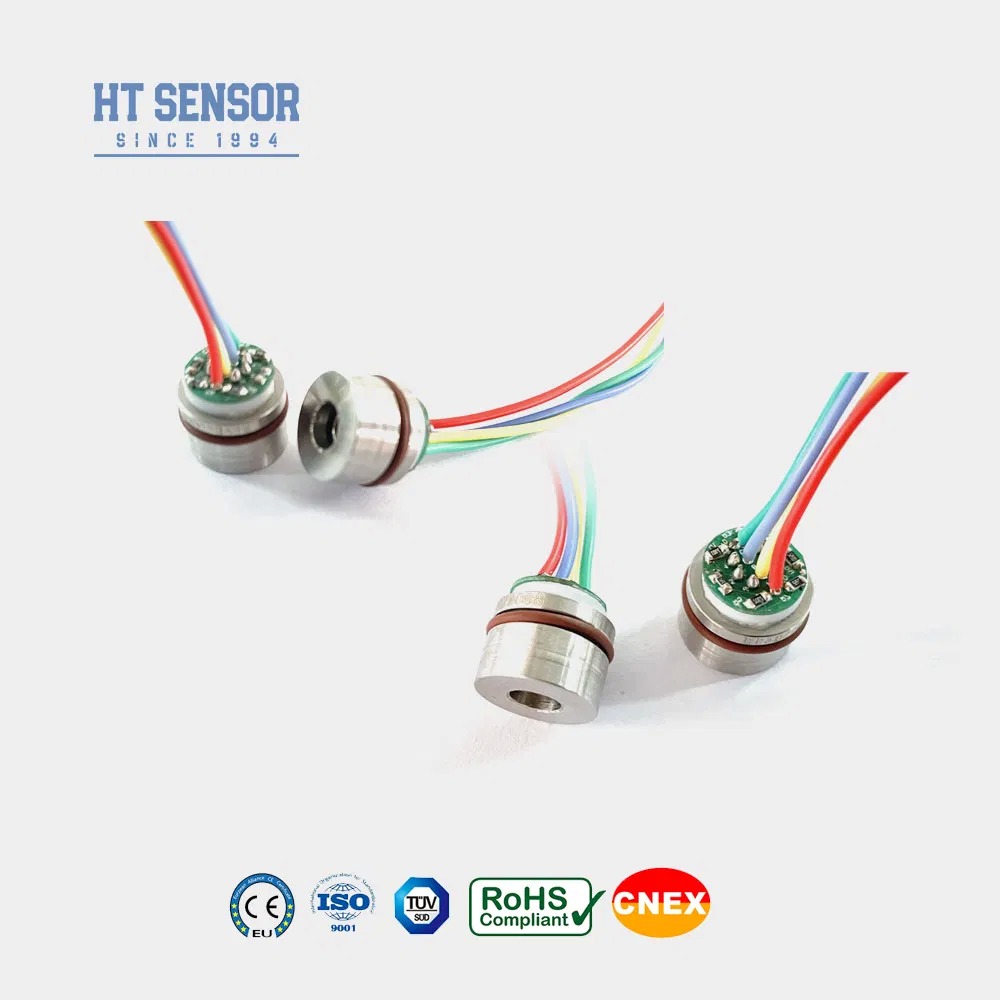

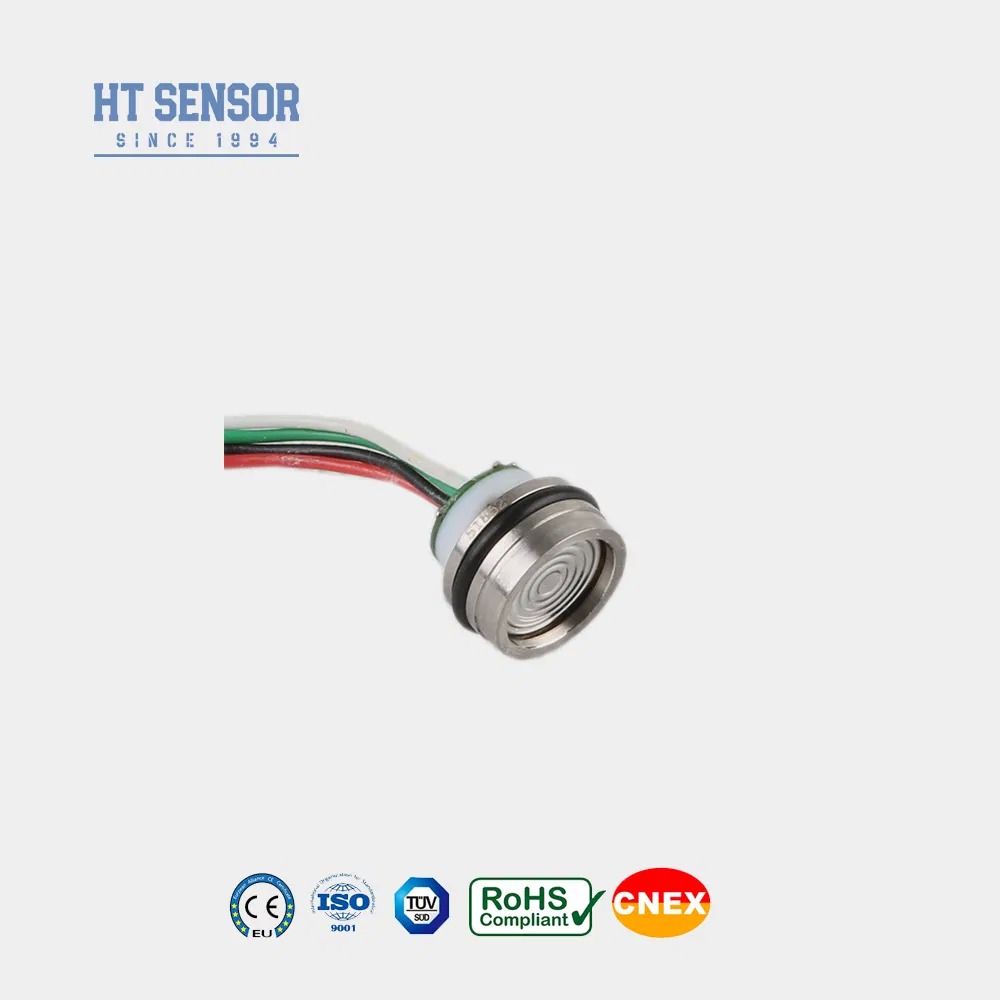

Nucleo sensore di pressione al silicio diffuso compatto 5VDC 10mv/V Mini sensore 15mm

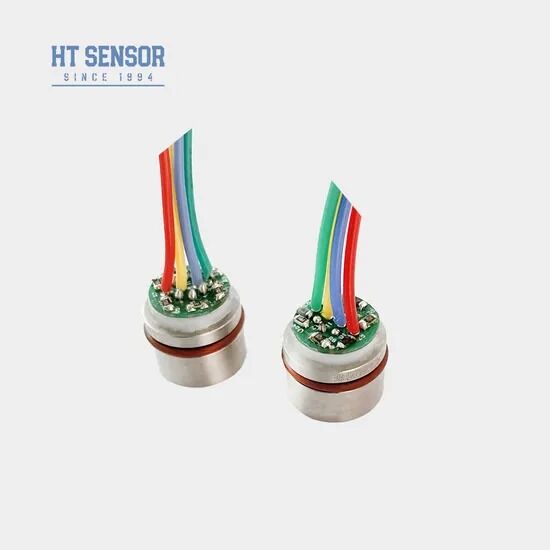

5VDC 10mv/V Compact Diffused Silicon Pressure Sensor Core 15mm Mini Sensor
5VDC 10mv/V Compact Diffused Silicon Pressure Sensor Core 15mm Mini Sensor 5VDC 10mv/V Compact Diffused Silicon Pressure Sensor Core 15mm Mini Sensor 5VDC 10mv/V Compact Diffused Silicon Pressure Sensor Core 15mm Mini Sensor 5VDC 10mv/V Compact Diffused Silicon Pressure Sensor Core 15mm Mini Sensor 5VDC 10mv/V Compact Diffused Silicon Pressure Sensor Core 15mm Mini Sensor
Informazioni di base
Certificazione: RoHS
Quantità di ordine minimo: 5
Prezzo: 20
Miglior prezzo Contattaci
Informazioni dettagliate
Modello n.: HT15V Per: Trasmettitore di pressione di silicio diffuso
Tipo di segnale di uscita: Tipo analogo processo di produzione: Integrazione
Materiale: Acciaio inossidabile Tipo di filo: NO
Tipo di cablaggio: Quattro fili Mezzo di misurazione: Gas e liquidi
Grado di protezione IP: IP65 Personalizzato: Personalizzato
Parole chiave: Mini sensore Fornitura: 5-10VDC
Filo: Filo di silicone da 13 mm Produzione: segnale mio
Pacchetto di trasporto: cartone Specifica: 15 mm
Marchio: HengTong Origine: Cina
Codice SA: 9026209090 Capacità produttiva: 50000 PCS/anno
Evidenziare:

Sensore di pressione compatto 5VDC

,

Nucleo sensore di pressione al silicio diffuso

,

Trasmettitore di pressione mini 15mm

Descrizione di prodotto

Nucleo sensore di pressione al silicio diffuso compatto 5VDC 10mv/V Mini sensore 15mm 0
5VDC 10mv/V Core di sensore di pressione in silicio compatto diffuso
HT15V Sensore di pressione piezoresistivo al silicio

Introduzione:
HT15V è un sensore di pressione piezoresistivo in silicio dotato di un nucleo di elementi di silicio diffuso altamente stabile.Esso utilizza l'effetto piezoresistivo del silicio diffuso per misurare con precisione le pressioni di liquido e gasQuesto sensore è ampiamente utilizzato in varie applicazioni, tra cui compressori d'aria e sistemi di refrigerazione..
Nucleo sensore di pressione al silicio diffuso compatto 5VDC 10mv/V Mini sensore 15mm 1
Nucleo sensore di pressione al silicio diffuso compatto 5VDC 10mv/V Mini sensore 15mm 2
Nucleo sensore di pressione al silicio diffuso compatto 5VDC 10mv/V Mini sensore 15mm 3


Caratteristiche del prodotto:
  1. Utilizza una tecnologia avanzata ed è incapsulato in acciaio inossidabile 316Labitazione
  2. Ampia gamma di misura 0~350KPa~60MpaS
  3. Alta affidabilità ed eccellente stabilità
  4. Fornitura a tensione costante
Applicazioni:
  1. Adatti per misurare la pressione di gas e liquidi non corrosivi con 316Lcompatibilità in acciaio inossidabile
  2. Progettazione compatta, ideale per applicazioni con spazio limitato
  3. Utilizzati nei sistemi di controllo dei processi per il monitoraggio e il controllo della pressione
  4. Comunemente utilizzati nei sistemi di refrigerazione e nei compressori d'aria per la misurazione della pressione
Performance elettrica:
  1. Fonte di alimentazione: ≤10VDC
  2. Voltaggio di uscita in modalità comune: 50% dell'input (tipico)
  3. Impedenza di ingresso:4KΩ~20KΩ
  4. Impedanza di uscita:2.5KΩ~6KΩ
  5. Connessione elettrica: filo ad alta temperatura di 100 mm, cavo a nastro
Parametri di prestazione:
Intervallo di misura Diametro (G) 350KPa,1000KPa,2000Kpa
Assoluto ((A) 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Sigillato 3500KPaS, 7MPaS, 10MPaS
  Tipologia Max. Unità
Nonlinearità   ± 0.15 ± 0.3 % F.S.
Ripetibilità  0.05 0.1 % F.S.
Isteresi    0.05 0.1 % F.S.
0 uscita di compensazione   0 ± 1 0 ± 2 mV
Produzione su larga scala   100 ± 1 100 ± 2 mV
Temperatura di offset zero.   ± 0.8 ±2 % F.S.
Temperatura a scala completa. ± 0.8 ±2 % F.S.
Tempore compensato. 0 ~ 70 oC
Temperatura di funzionamento -20~80 oC
Temperatura di conservazione -40~125 oC
Sovraccarico ammissibile Prendere il valore più piccolo tra 3 volte la scala completa o 80MPa
Pressione di scoppio 5X la scala completa
Stabilità a lungo termine 0.2 %  F.S./anno
Materiale del diaframma 316L
Resistenza all'isolamento ≥ 200MΩ 100VDC
Vibrazione Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz
Shock 100 g, 11 ms
Tempo di risposta ≤ 1 ms
Sigillo O-ring Fabbricazione a partire da materie tessili
Medio di riempimento Olio di silicio
Peso ~ 20 g
I parametri sono sottoposti a prova alle seguenti condizioni: 10V @ 25oC

Progetto di costruzione
Dimensione Nucleo sensore di pressione al silicio diffuso compatto 5VDC 10mv/V Mini sensore 15mm 4

Connessione elettrica e compensazione

Nucleo sensore di pressione al silicio diffuso compatto 5VDC 10mv/V Mini sensore 15mm 5




Esempi di selezione
Nucleo sensore di pressione al silicio diffuso compatto 5VDC 10mv/V Mini sensore 15mm 6


Suggerimenti per ordinare
1. prestare attenzione all'adattamento tra le dimensioni del nucleo e l'alloggiamento del trasmettitore durante l'assemblaggio per ottenere il
aria necessaria tenuta
2Durante l'assemblaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione.
3Se il supporto di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni al nucleo a causa di deformazioni o piercing del diaframma.
5Tenere aperta all'atmosfera la porta di pressione del nucleo del manometro e impedire l'ingresso di acqua, vapore acqueo o sostanze corrosive nella camera di pressione negativa del nucleo.
6Se si verificano modifiche ai condotti dei perni, seguire l'etichetta sul nucleo effettivo per riferimento.

Società

Nucleo sensore di pressione al silicio diffuso compatto 5VDC 10mv/V Mini sensore 15mm 7Nucleo sensore di pressione al silicio diffuso compatto 5VDC 10mv/V Mini sensore 15mm 8Nucleo sensore di pressione al silicio diffuso compatto 5VDC 10mv/V Mini sensore 15mm 9Nucleo sensore di pressione al silicio diffuso compatto 5VDC 10mv/V Mini sensore 15mm 10Nucleo sensore di pressione al silicio diffuso compatto 5VDC 10mv/V Mini sensore 15mm 11

Domande e risposte

1.Q: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: Alta precisione, durata e prestazioni eccellenti.

2.D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo il servizio OEM e ODM

3.Q: Qual è la vostra capacità produttiva?
A: Le nostre strutture di produzione possono produrre fino a 30.000 trasmettitori per sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna
.
4.Q: Qual è il periodo di consegna tipico?
R: 5-8 giorni lavorativi per i modelli standard.

5.Q: Come sono i prezzi dei prodotti?
A: Prezzi competitivi con sconti per gli ordini di grandi quantità o per i partner a lungo termine
.
6.Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
R: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà alle vostre domande entro 24 ore, l'istruzione remota tramite rete PC è sempre disponibile.
