Sensore HT 10VDC Alimentazione HT15V Sensore di Pressione al Silicio Cella Sensore di Livello
Product Details
| Modello n.: | HT15V | Per: | Trasmettitore di pressione di silicio diffuso |
|---|---|---|---|
| Materiale: | Acciaio inossidabile | Tipo di cablaggio: | Quattro fili |
| Mezzo di misurazione: | Gas e liquidi | Grado di protezione IP: | IP65 |
| Personalizzato: | Personalizzato | Parole chiave: | Mini sensore |
| Fornitura: | 5-10VDC | filo: | Filo di silicone da 13 mm |
| Produzione: | segnale mio | Pacchetto di trasporto: | cartone |
| Specifica: | 15 mm | Marchio: | HengTong |
| Origine: | Cina | Codice Hs: | 9026209090 |
| Evidenziare |
Sensore di pressione al silicio HT15V,Sensore di livello con alimentazione 10VDC,Sensore trasmettitore di pressione HT |
||
Product Description

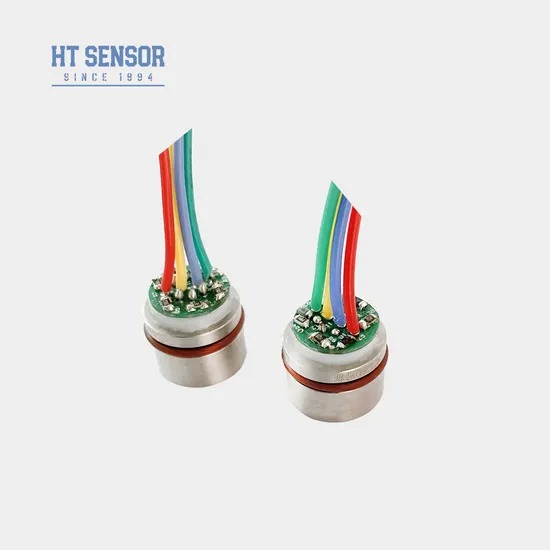

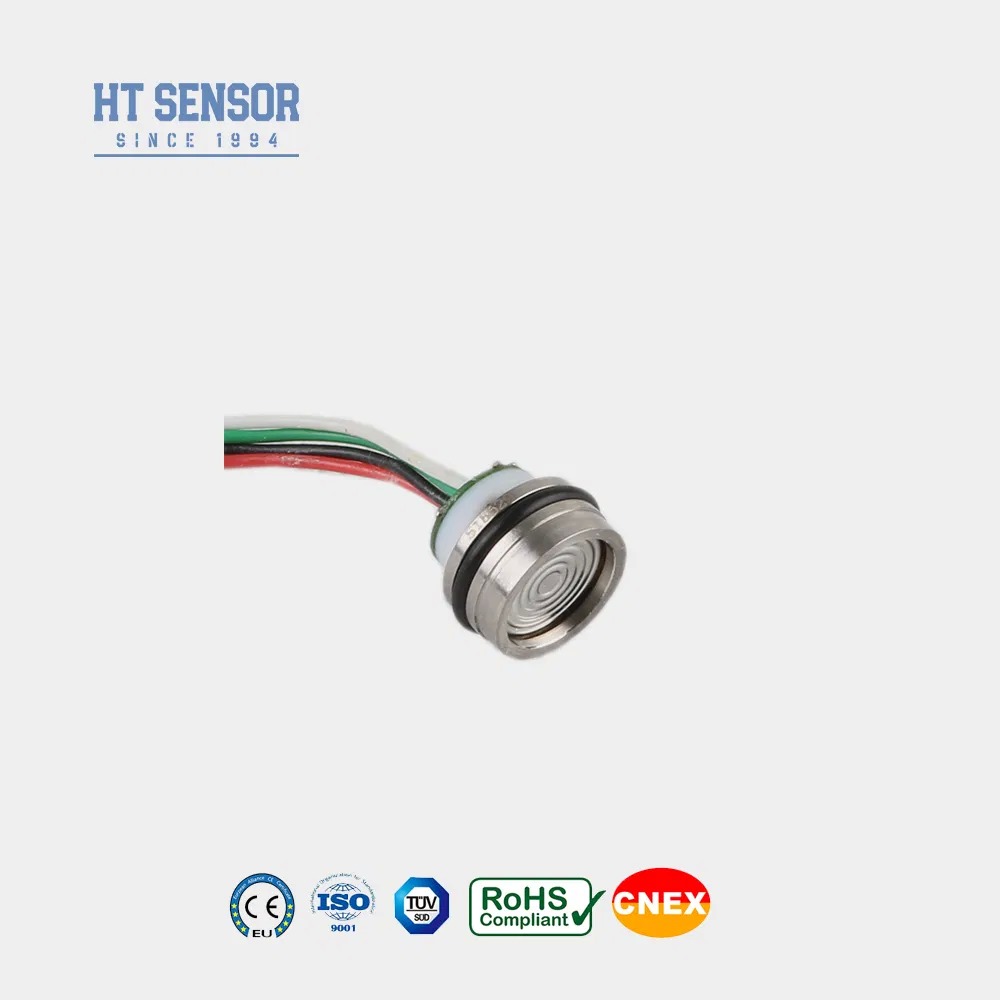

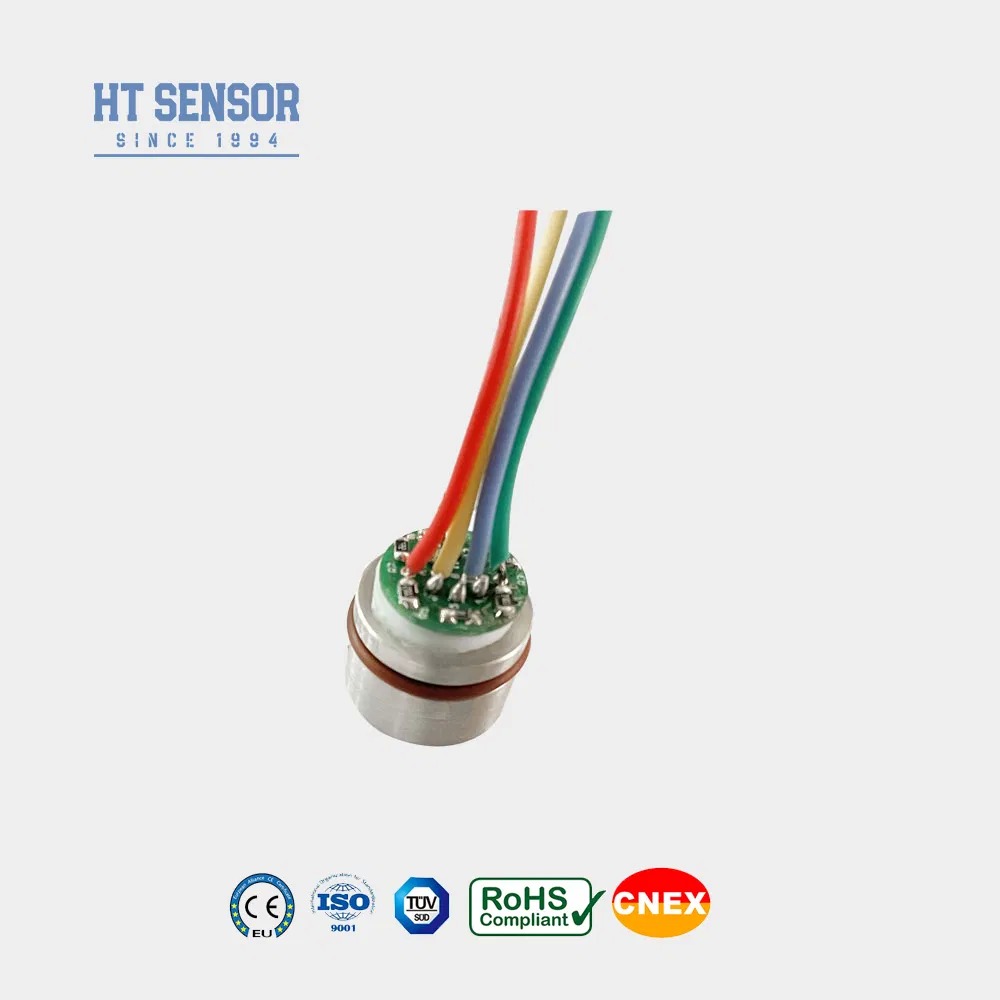

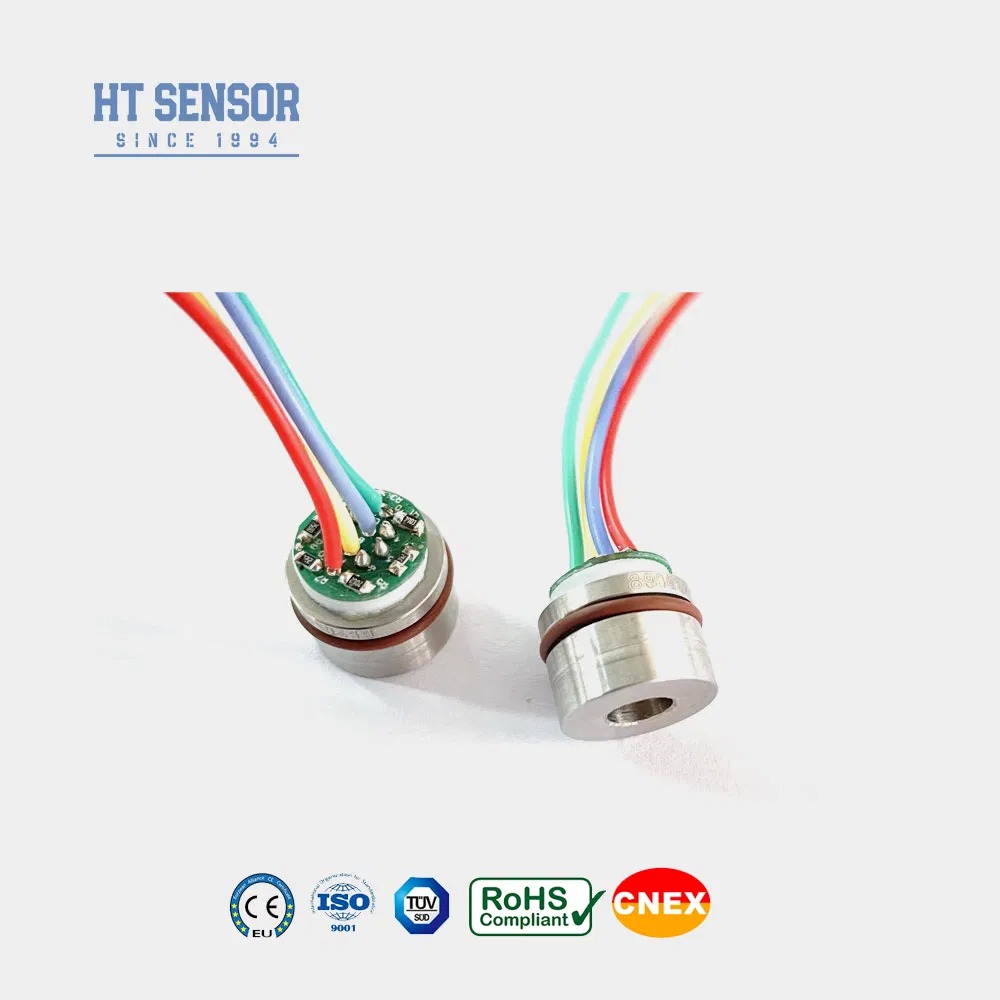

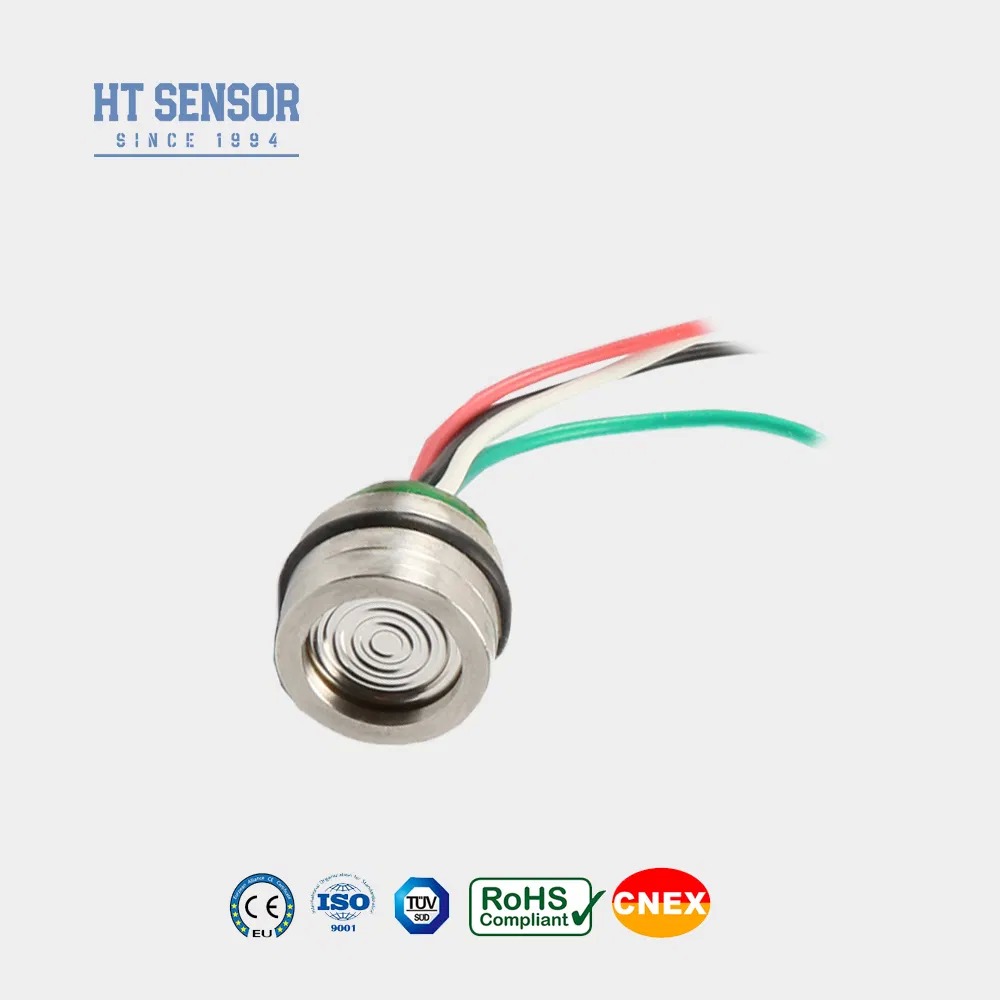

Sensore di pressione piezoresistivo al silicio HT15V
Introduzione:
HT15V è un sensore di pressione piezoresistivo al silicio con un nucleo a elemento di silicio diffuso altamente stabile. Impiega l'effetto piezoresistivo del silicio diffuso per una misurazione precisa delle pressioni sia liquide che gassose. Questo sensore trova un ampio utilizzo in varie applicazioni, inclusi compressori d'aria e sistemi di refrigerazione .
Caratteristiche del prodottoAlimentazione: ≤10VDC
- Utilizza una tecnologia avanzata ed è incapsulato in un involucro in acciaio inossidabile 316L Ampio intervallo di misurazione 0~300KPa~40MpaS
- Elevata affidabilità ed eccellente stabilità
- ±0.8
- Applicazioni
- acciaio inossidabile..Design compatto, ideale per applicazioni con spazio limitato
- .Utilizzato nei sistemi di controllo di processo per il monitoraggio e il controllo della pressione
- .Comunemente utilizzato nei sistemi di refrigerazione e nei compressori d'aria per la misurazione della pressione.
- Prestazioni elettriche
- Uscita di tensione in modo comune: 50% dell'ingresso (tipico)
- Impedenza di ingresso: 4KΩ~20KΩ
- Impedenza di uscita: 2.5KΩ~6KΩ
- Connessione elettrica: filo ad alta temperatura da 100 mm, cavo a nastro
- Parametri di prestazione:
| Intervallo di misurazione | |||||
|---|---|---|---|---|---|
| Gauge(G) | 300kpa,350KPa,1000KPa,2000Kpa | Assoluto(A) | |||
| 350KPaA,700KPaA,1000KPaA,2000KPaA | Sigillato(S) | ||||
| 3500KPaS,7MPaS,10MPaS,20MPa | ,30MPaTip | ||||
| Max | Unità | Non linearità | |||
| ±0.8 | ±0.3 | %F.S | Temperatura compensata | ||
| 0.05 | 0.1 | %F.S | Temperatura compensata | ||
| 0.05 | 0.1 | %F.S | Temperatura compensata | ||
| ±0.8 | 0±2 | mV | Deriva di temperatura offset zero | ||
| ±0.8 | 100±2 | mV | Deriva di temperatura offset zero | ||
| ±0.8 | ±2 | %F.S | Temperatura compensata | ||
| ±0.8 | ±2 | %F.S | Temperatura compensata | ||
| 0~70 | ºC | Sovraccarico consentito | |||
| -20~80 | ºC | Sovraccarico consentito | |||
| -40~125 | ºC | Sovraccarico consentito | |||
| Prendere il valore più piccolo tra 3 volte la scala completa o 80MPa | Pressione di scoppio | ||||
| 5X la scala completa | Stabilità a lungo termine | ||||
| 0.2 % | F.S/Anno | Materiale del diaframma | |||
| 316L | Resistenza di isolamento | ||||
| ≥200MΩ 100VDC | Vibrazione | ||||
| Nessuna variazione in condizioni di 10gRMS, da 20Hz a 2000Hz | Shock | ||||
| 100g,11ms | Guarnizione O-ring | ||||
| Gomma nitrilica o gomma fluorurata | Mezzo di riempimento | ||||
| Olio di silicone | Peso | ||||
| ~20g | I parametri sono testati nelle seguenti condizioni: 10V @25ºC | ||||
| Costruzione del contorno | |||||
| Dimensione | |
| Collegamento elettrico e compensazione | |
| Esempi di selezione |
|
| Suggerimenti per l'ordine |
| Durante l'installazione, assicurarsi che ci sia un'adeguata distanza tra il nucleo e l'alloggiamento del trasmettitore per soddisfare i requisiti di tenuta specificati. |
- Durante l'assemblaggio dell'alloggiamento, mantenere l'allineamento verticale e applicare la pressione in modo uniforme per evitare vincoli o danni alla piastra di compensazione.
- Assicurarsi che il mezzo misurato sia compatibile con il diaframma del nucleo e il materiale dell'alloggiamento (acciaio inossidabile 316L).
- Non premere il diaframma del sensore con le mani o oggetti appuntiti, poiché la deformazione o la perforazione possono causare danni interni al nucleo.
- Mantenere la porta di pressione del nucleo di pressione del manometro aperta all'atmosfera e impedire l'ingresso di umidità, vapore o mezzi corrosivi nella camera a pressione negativa.
- Se sono necessarie modifiche al cablaggio dei pin, fare sempre riferimento all'etichetta apposta sul nucleo effettivo per le connessioni corrette.
- Domande e risposte
| 1.Q: Quali sono le caratteristiche dei tuoi trasmettitori di sensori di pressione? |
6.Q: Qual è la garanzia dei tuoi prodotti? E servizio post-vendita?
6.Q: Qual è la garanzia dei tuoi prodotti? E servizio post-vendita?
