Micro Sensore di Pressione in Acciaio Inossidabile ad Alta Precisione Cella di Carico di Pressione Sensore Trasduttore di Pressione
Product Details
| Modello n.: | HT15V | Per: | Trasmettitore di pressione di silicio diffuso |
|---|---|---|---|
| Materiale: | Acciaio inossidabile | Tipo di cablaggio: | Quattro fili |
| Mezzo di misurazione: | Gas e liquidi | Personalizzato: | Personalizzato |
| Fornitura: | 5-10VDC | filo: | Filo di silicone da 13 mm |
| Produzione: | segnale mio | Pacchetto di trasporto: | cartone |
| Dia: | 15 mm | Marchio: | HengTong |
| Origine: | Cina | Codice Hs: | 9026209090 |
| Evidenziare |
Sensore di pressione di acciaio inossidabile,Cellula di carico di alta precisione,trasduttore di micropressione |
||
Product Description

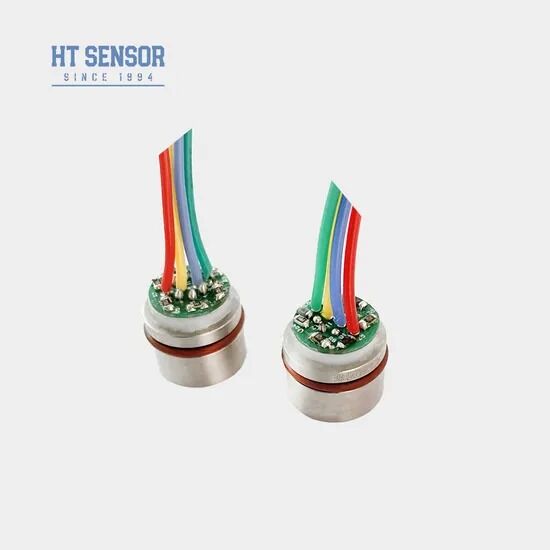

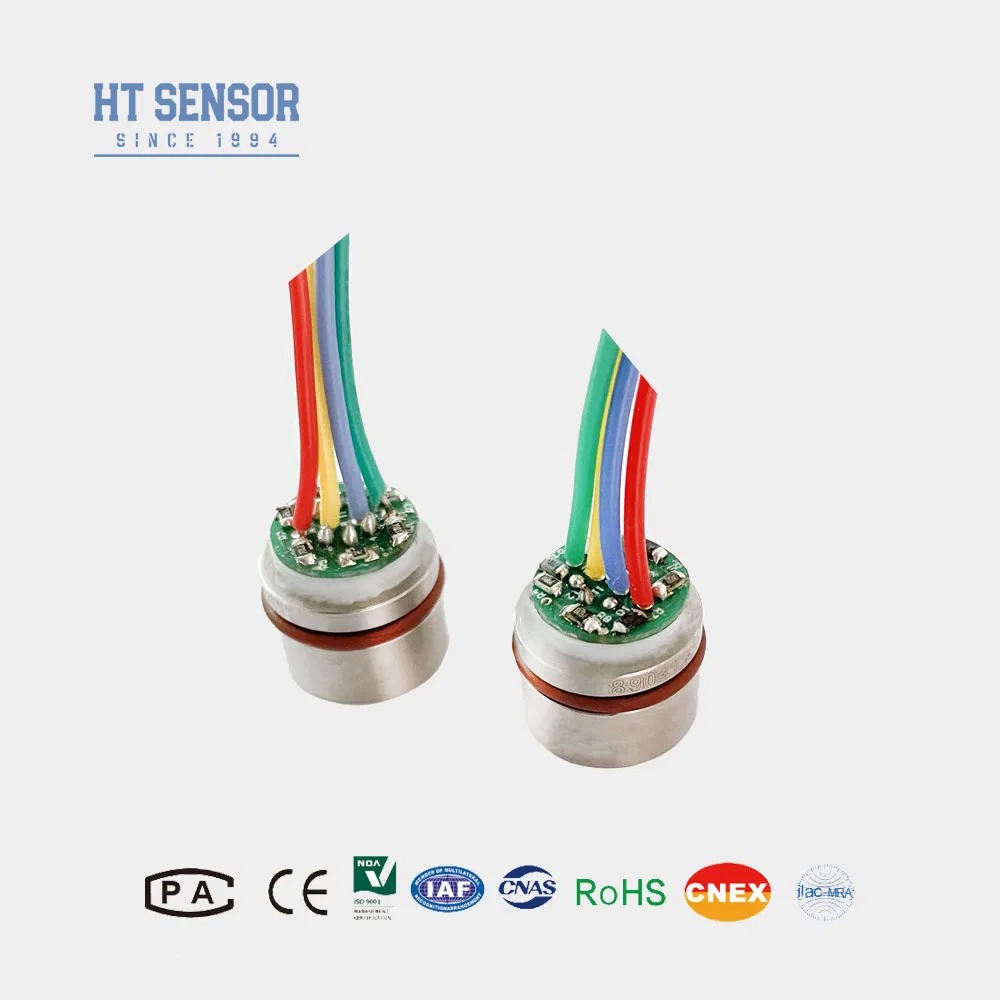

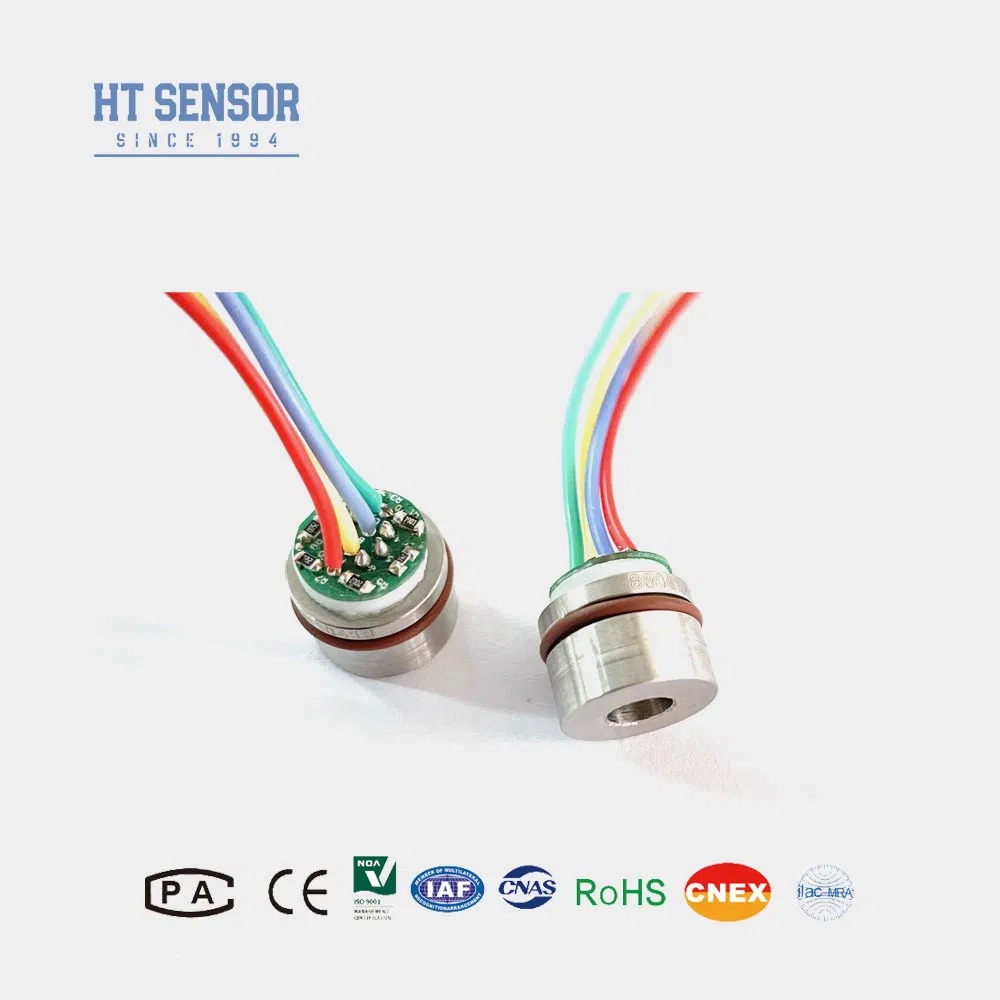

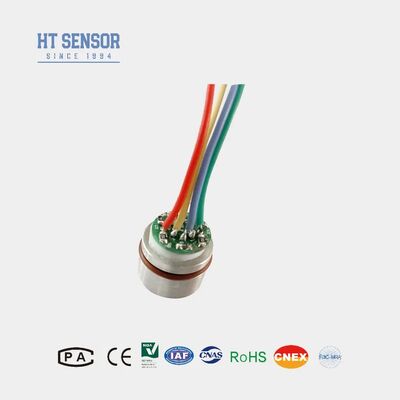

Sensore di pressione piezoresistivo in silicio HT15V
Introduzione:
L'HT15V è un sensore di pressione piezoresistivo in silicio caratterizzato da un nucleo a elemento in silicio diffuso altamente stabile. Impiega l'effetto piezoresistivo del silicio diffuso per la misurazione precisa delle pressioni sia liquide che gassose. Questo sensore trova un ampio utilizzo in varie applicazioni, tra cui compressori d'aria e sistemi di refrigerazione .
Caratteristiche del prodottoTensione di uscita in modo comune: 50% dell'ingresso (tipico)
- Utilizza tecnologia avanzata ed è incapsulato in un involucro in acciaio inossidabile 316LAmpio intervallo di misurazione 0~350KPa~60MpaS
- Alta affidabilità ed eccellente stabilità
- ±2
- Applicazioni
- Design compatto, ideale per applicazioni con spazio limitato
- Utilizzato nei sistemi di controllo di processo per il monitoraggio e il controllo della pressione±2
- Comunemente utilizzato nei sistemi di refrigerazione e nei compressori d'aria per la misurazione della pressionePrestazioni elettriche
- :
- Impedenza di ingresso: 4KΩ~20KΩ
- Impedenza di uscita: 2.5KΩ~6KΩ
- Connessione elettrica: filo ad alta temperatura da 100 mm, cavo a nastro
- Parametri di prestazione:
- Intervallo di misurazione
| Manometro (G) | |||||
|---|---|---|---|---|---|
| 350KPa, 1000KPa, 2000Kpa | Assoluto (A) | 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||
| Sigillato (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPa | ||||
| Tip |
Max |
||||
| Unità | Non linearità | ||||
| ±0.15±2 | %F.S | Ripetibilità | 0~70 | ||
| 0.1 | %F.S | Uscita offset zero | 0~70 | ||
| 0.050.1 | %F.S | Uscita offset zero | 0~70 | ||
| 0±1±2 | mV | Uscita fondo scala | |||
| 100±1±2 | mV | Deriva di temperatura dell'offset zero | |||
| ±0.8±2 | %F.S | Temp. compensata. | 0~70 | ||
| ±2 | %F.S | Temp. compensata. | 0~70 | ||
| ºC | Temperatura operativa | Prendere il valore più basso tra 3 volte il fondo scala o 80MPa | |||
| ºC | Temperatura di stoccaggio | Prendere il valore più basso tra 3 volte il fondo scala o 80MPa | |||
| ºC | Sovraccarico ammissibile | Prendere il valore più basso tra 3 volte il fondo scala o 80MPa | |||
| Pressione di scoppio | 5X il fondo scala | ||||
| Stabilità a lungo termine | 0.2 % | ||||
| F.S/Anno | Materiale diaframma | 316L | |||
| Resistenza di isolamento | ≥200MΩ 100VDC | ||||
| Vibrazione | Nessuna variazione in condizioni di 10gRMS, da 20Hz a 2000Hz | ||||
| Shock | 100g, 11ms | ||||
| Guarnizione O-ring | Gomma nitrilica o gomma fluorurata | ||||
| Mezzo di riempimento | Olio di silicone | ||||
| Peso | ~20g | ||||
| I parametri sono testati nelle seguenti condizioni: 10V @25ºC | Costruzione del profilo | ||||
| Dimensioni | |||||
| Connessione elettrica e compensazione | |
| Esempi di selezione | |
| Suggerimenti per l'ordinazione |
|
| 1. Prestare attenzione all'adattamento tra la dimensione del nucleo e l'alloggiamento del trasmettitore durante l'assemblaggio per ottenere la tenuta all'aria richiesta |
| 2. Durante l'assemblaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare inceppamenti o danni alla piastra di compensazione. |
4. Evitare di premere il diaframma del sensore con le mani o oggetti appuntiti per evitare danni al nucleo dovuti a deformazione o perforazione del diaframma. 5. Mantenere la porta di pressione del nucleo manometrico aperta all'atmosfera ed evitare l'ingresso di acqua, vapore acqueo o mezzi corrosivi nella camera di pressione negativa del nucleo.
6. In caso di modifiche ai pin, seguire l'etichetta sul nucleo effettivo per riferimento.
Domande e risposte
1. D: Quali sono le caratteristiche principali dei vostri trasmettitori di sensori di pressione?
A: I nostri trasmettitori sono caratterizzati da alta precisione, lunga durata e prestazioni affidabili. Sono disponibili opzioni di personalizzazione per soddisfare i requisiti specifici dell'applicazione.
2. D: Posso richiedere specifiche speciali?
| A: Sì, supportiamo sia servizi OEM che ODM. Il nostro team di ingegneri può personalizzare soluzioni in base alle vostre esigenze tecniche e operative. |
3. D: Qual è la vostra capacità produttiva mensile?
A: Abbiamo la capacità di produrre fino a 30.000 unità al mese, il che ci consente di supportare ordini di grandi volumi. Per garantire una pianificazione ottimale, consigliamo di coordinarsi in anticipo con il nostro team di vendita.
4. D: Qual è il tempo di consegna tipico?
A: I modelli standard vengono generalmente consegnati entro 5-8 giorni lavorativi. I tempi di consegna per i prodotti personalizzati possono variare a seconda delle specifiche.
5. D: Qual è la vostra struttura dei prezzi? Sono disponibili sconti sul volume?
A: Offriamo prezzi competitivi con sconti interessanti per acquisti in blocco e accordi di partnership a lungo termine.
6. D: Quali sono le vostre politiche di garanzia e supporto post-vendita?
A: Tutti i prodotti sono coperti da una garanzia di 24 mesi dalla data di spedizione. Il nostro team post-vendita garantisce una risposta entro 24 ore e fornisce assistenza remota tramite connettività basata su PC quando necessario.
