Casa > Prodotti> Sensore di pressione del silicio> Sensore di pressione HT15V in silicio, sensore di livello, nucleo sensore di pressione da 15 mm, alimentazione 10VDC

Sensore di pressione HT15V in silicio, sensore di livello, nucleo sensore di pressione da 15 mm, alimentazione 10VDC

HT Sensor 10VDC Power HT15V Silicon Pressure Sensor Level Sensor Cell 15mm Pressure Sensor Core
HT Sensor 10VDC Power HT15V Silicon Pressure Sensor Level Sensor Cell 15mm Pressure Sensor Core HT Sensor 10VDC Power HT15V Silicon Pressure Sensor Level Sensor Cell 15mm Pressure Sensor Core
Informazioni di base
Luogo di origine: Baoji, Cina
Marca: HT SENSOR
Certificazione: ISO9001
Numero di modello: HT15V
Quantità di ordine minimo: 5
Prezzo: 20
Miglior prezzo Contattaci
Informazioni dettagliate
Modello n.: HT15V Allineare: 0-300kpa~20mpa
Materiale: Acciaio inossidabile Tipo di cablaggio: Quattro fili
Mezzo di misurazione: Gas e liquidi Personalizzato: Personalizzato
Parole chiave: Mini sensore Fornitura: 5-10VDC
filo: Filo di silicone da 13 mm Pacchetto di trasporto: cartone
Specifica: 15 mm Marchio: HengTong
Origine: Cina Codice Hs: 9026209090
Evidenziare:

Sensore di trasmissione di pressione industriale

,

Sensore di pressione ad alta precisione

,

trasmettitore di pressione in garanzia

Descrizione di prodotto


Sensore HT 10VDC Potenza HT15V Sensore di pressione del silicio Sensore di livello della cella Sensore di pressione di 15 mm Core
HT15V Sensore di pressione piezoresistivo al silicio

Introduzione:
HT15V è un sensore di pressione piezoresistivo in silicio dotato di un nucleo di elementi di silicio diffuso altamente stabile.Esso utilizza l'effetto piezoresistivo del silicio diffuso per misurare con precisione le pressioni di liquido e gasQuesto sensore è ampiamente utilizzato in varie applicazioni, tra cui compressori d'aria e sistemi di refrigerazione..

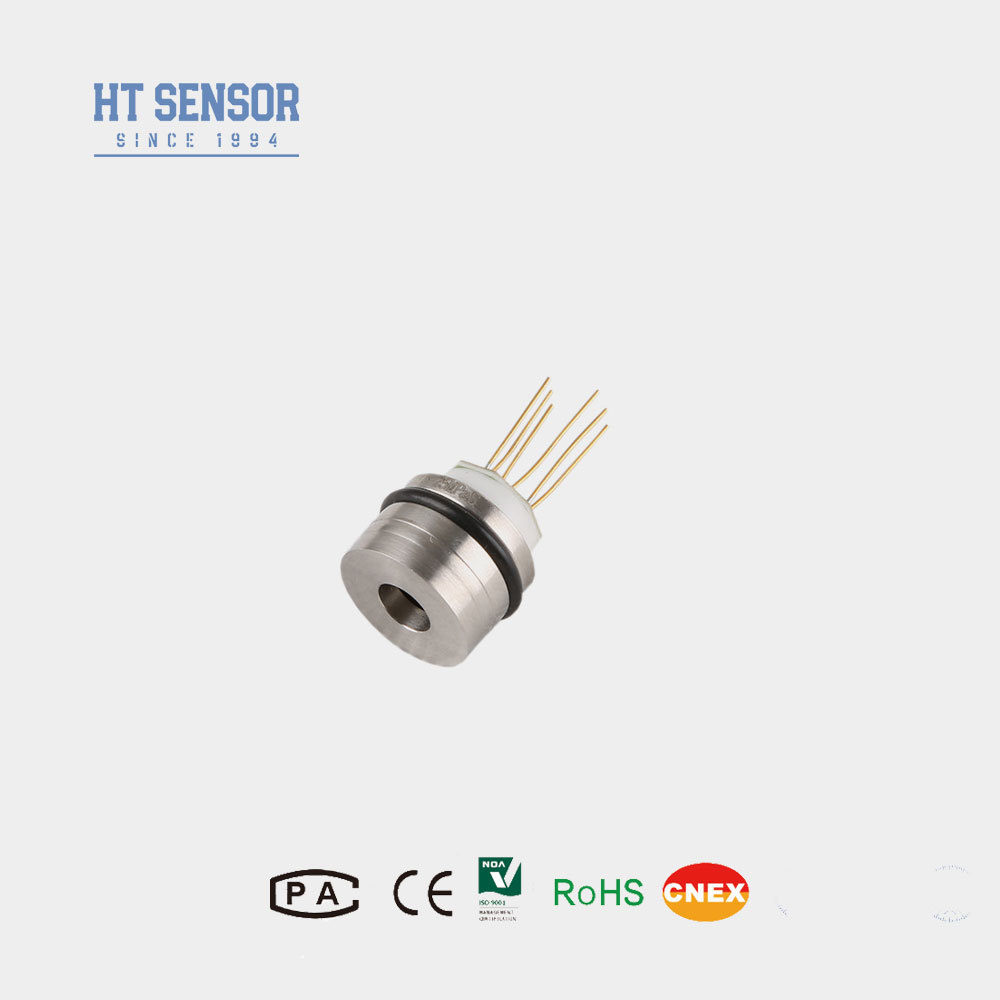

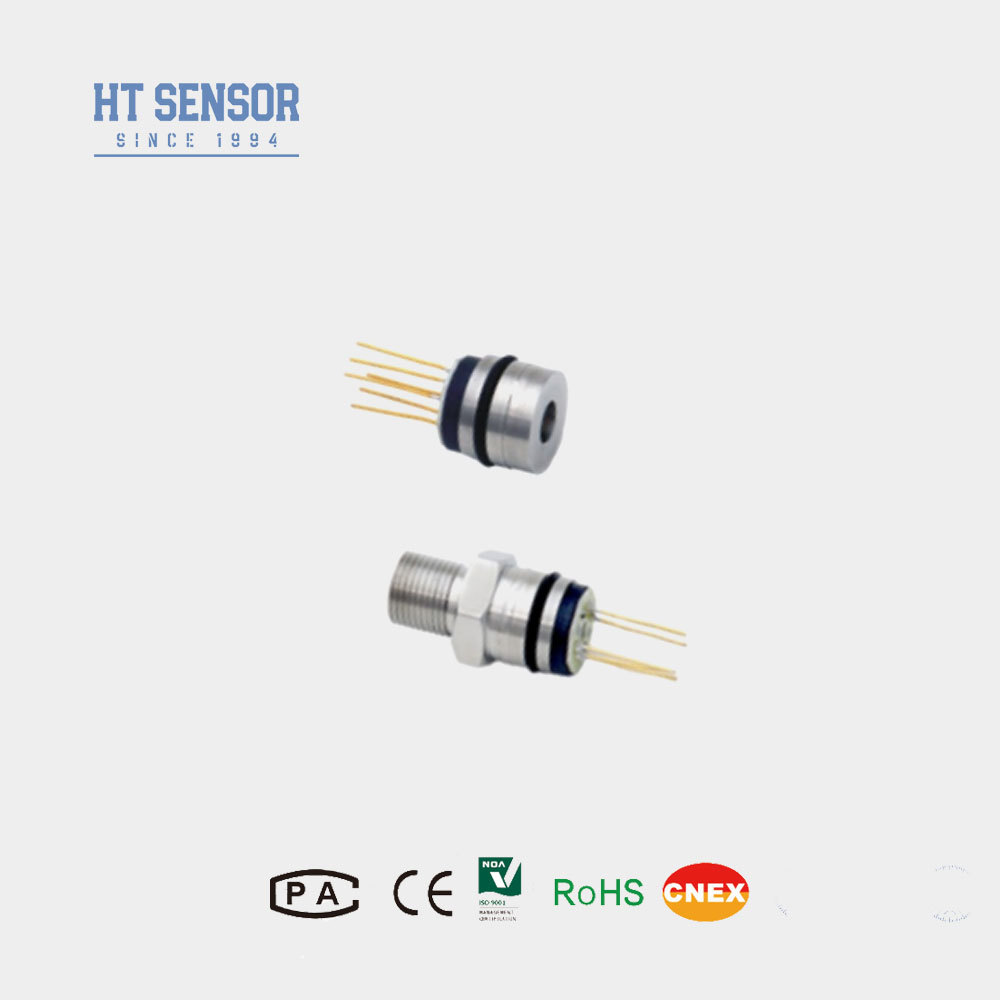

Sensore di pressione HT15V in silicio, sensore di livello, nucleo sensore di pressione da 15 mm, alimentazione 10VDC 0




Caratteristiche del prodotto:
  1. Utilizza una tecnologia avanzata ed è incapsulato in acciaio inossidabile 316Labitazione
  2. Ampia gamma di misura 0~350KPa~60MpaS
  3. Alta affidabilità ed eccellente stabilità
  4. Fornitura a tensione costante
Applicazioni:
  1. Adatti per misurare la pressione di gas e liquidi non corrosivi con 316Lcompatibilità in acciaio inossidabile
  2. Progettazione compatta, ideale per applicazioni con spazio limitato
  3. Utilizzati nei sistemi di controllo dei processi per il monitoraggio e il controllo della pressione
  4. Comunemente utilizzati nei sistemi di refrigerazione e nei compressori d'aria per la misurazione della pressione
Performance elettrica:
  1. Fonte di alimentazione: ≤10VDC
  2. Voltaggio di uscita in modalità comune: 50% dell'input (tipico)
  3. Impedenza di ingresso:4KΩ~20KΩ
  4. Impedanza di uscita:2.5KΩ~6KΩ
  5. Connessione elettrica: filo ad alta temperatura di 100 mm, cavo a nastro
Parametri di prestazione:
Intervallo di misura Diametro (G) 350KPa,1000KPa,2000Kpa
Assoluto ((A) 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Sigillato 3500KPaS, 7MPaS, 10MPaS,20MPaS
  Tipologia Max. Unità
Nonlinearità   ± 0.15 ± 0.3 % F.S.
Ripetibilità  0.05 0.1 % F.S.
Isteresi    0.05 0.1 % F.S.
0 uscita di compensazione   0 ± 1 0 ± 2 mV
Produzione su larga scala   100 ± 1 100 ± 2 mV
Temperatura di offset zero.   ± 0.8 ±2 % F.S.
Temperatura a scala completa. ± 0.8 ±2 % F.S.
Tempore compensato. 0 ~ 70 oC
Temperatura di funzionamento -20~80 oC
Temperatura di conservazione -40~125 oC
Sovraccarico ammissibile Prendere il valore più piccolo tra 3 volte la scala completa o 80MPa
Pressione di scoppio 5X la scala completa
Stabilità a lungo termine 0.2 %  F.S./anno
Materiale del diaframma 316L
Resistenza all'isolamento ≥ 200MΩ 100VDC
Vibrazione Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz
Shock 100 g, 11 ms
Tempo di risposta ≤ 1 ms
Sigillo O-ring Fabbricazione a partire da materie tessili
Medio di riempimento Olio di silicio
Peso ~ 20 g
I parametri sono sottoposti a prova alle seguenti condizioni: 10V @ 25oC

Progetto di costruzione
Dimensione Sensore di pressione HT15V in silicio, sensore di livello, nucleo sensore di pressione da 15 mm, alimentazione 10VDC 1

Connessione elettrica e compensazione

Sensore di pressione HT15V in silicio, sensore di livello, nucleo sensore di pressione da 15 mm, alimentazione 10VDC 2



Esempi di selezione
Sensore di pressione HT15V in silicio, sensore di livello, nucleo sensore di pressione da 15 mm, alimentazione 10VDC 3





Suggerimenti per ordinare



1. prestare attenzione all'adattamento tra le dimensioni del nucleo e l'alloggiamento del trasmettitore durante l'assemblaggio per ottenere ilaria necessaria tenuta
2Durante l'assemblaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione.
3Se il supporto di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni al nucleo a causa di deformazioni o piercing del diaframma.
5Tenere aperta all'atmosfera la porta di pressione del nucleo del manometro e impedire l'ingresso di acqua, vapore acqueo o sostanze corrosive nella camera di pressione negativa del nucleo.
6Se si verificano modifiche ai condotti dei perni, seguire l'etichetta sul nucleo effettivo per riferimento.


Domande e risposte


1D: Quali sono le caratteristiche chiave dei vostri trasmettitori di sensori di pressione?
R: I nostri trasmettitori sono caratterizzati da elevata precisione, durata a lungo termine e prestazioni affidabili.



2D: Posso richiedere specifiche particolari?
R: Sì, supportiamo sia i servizi OEM che ODM. Il nostro team di ingegneri può personalizzare le soluzioni in base alle vostre esigenze tecniche e operative.



3Q: Qual è la vostra capacità di produzione mensile?
R: Abbiamo la capacità di produrre fino a 30.000 unità al mese, il che ci consente di supportare ordini di grandi volumi.Si consiglia di coordinare con il nostro team di vendita in anticipo.



4D: Qual è il tempo di consegna tipico?
R: I modelli standard vengono in genere consegnati entro 5 ∼ 8 giorni lavorativi.



5. Q: Qual è la struttura dei prezzi?
R: Offriamo prezzi competitivi con sconti interessanti per gli acquisti di grandi quantità e accordi di partnership a lungo termine.



6. Q: Quali sono le vostre politiche di garanzia e assistenza post-vendita?
R: Tutti i prodotti sono garantiti per 24 mesi dalla data di spedizione.Il nostro team after-sales garantisce una risposta entro 24 ore e fornisce assistenza remota tramite connettività basata su PC quando necessario.
