Casa > Prodotti> Sensore di pressione del silicio> Sensore di pressione mini da 15 mm, alimentazione 10 V, compatto, a silicio diffuso, sensore elettronico, nucleo

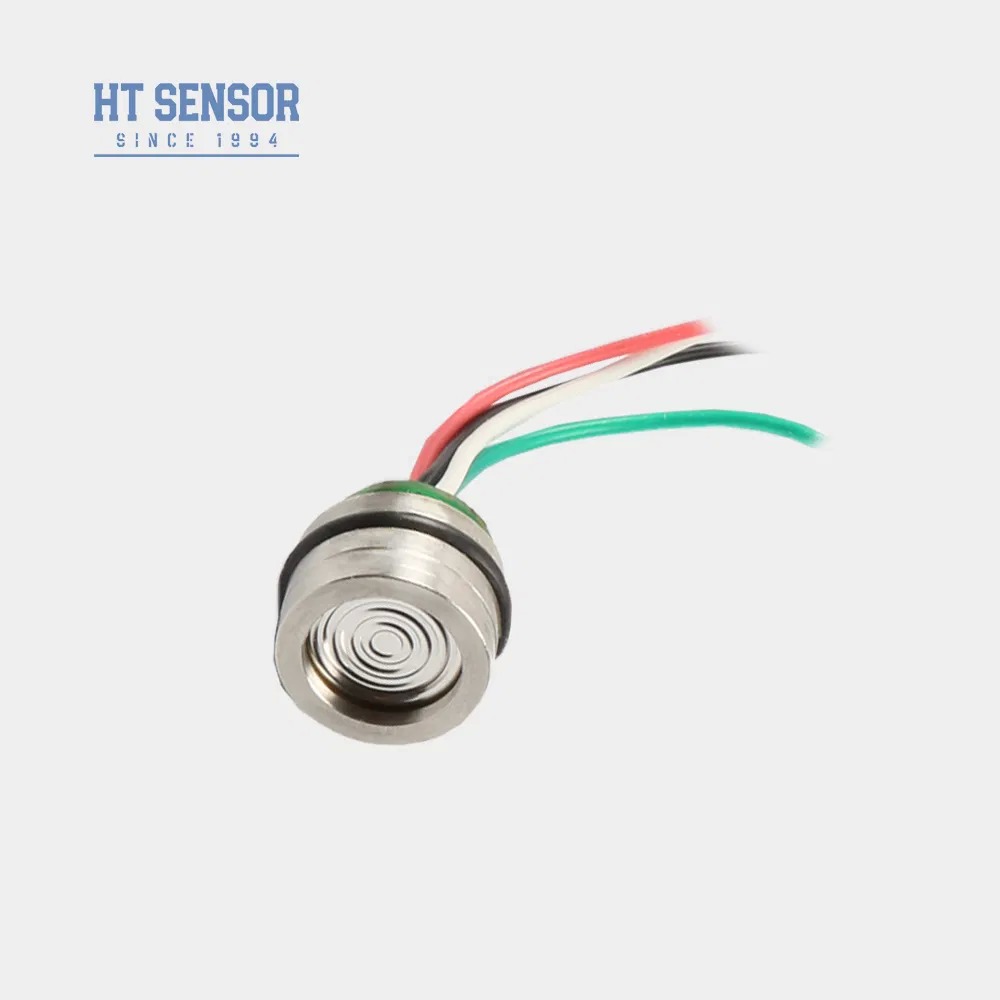

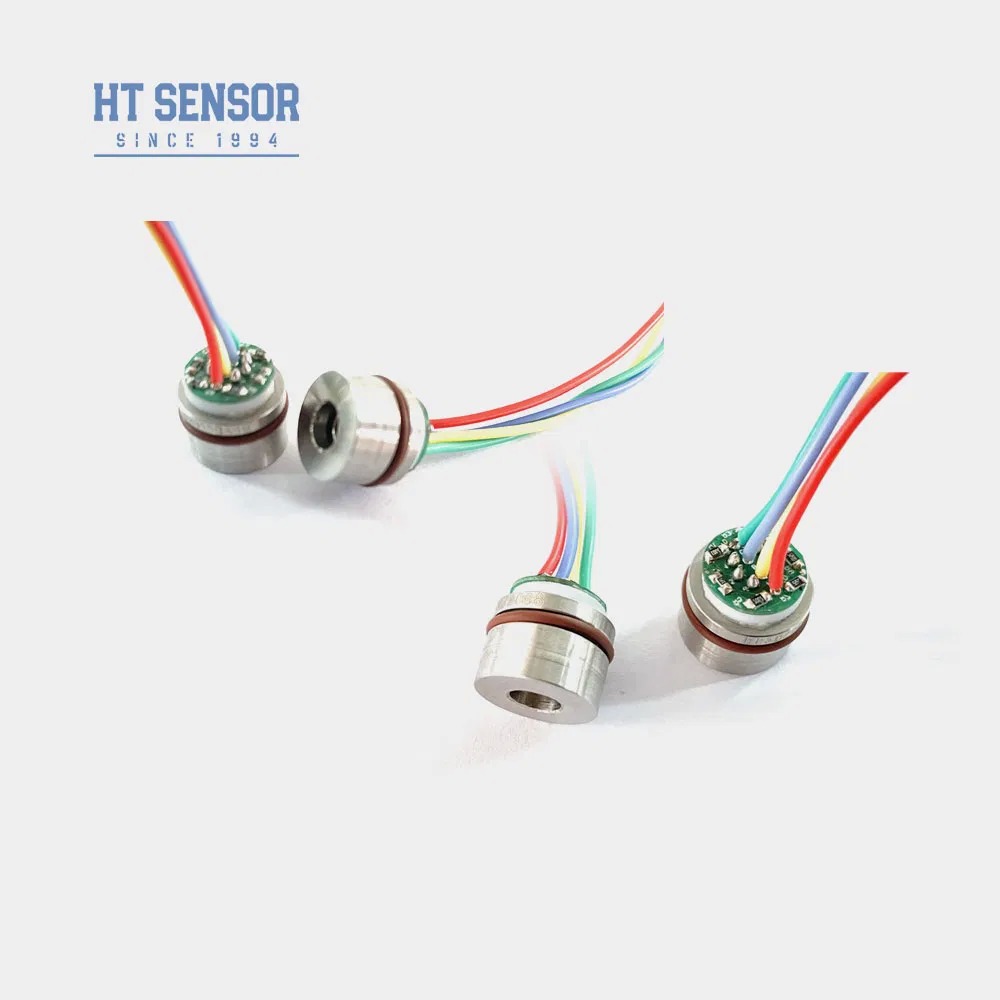

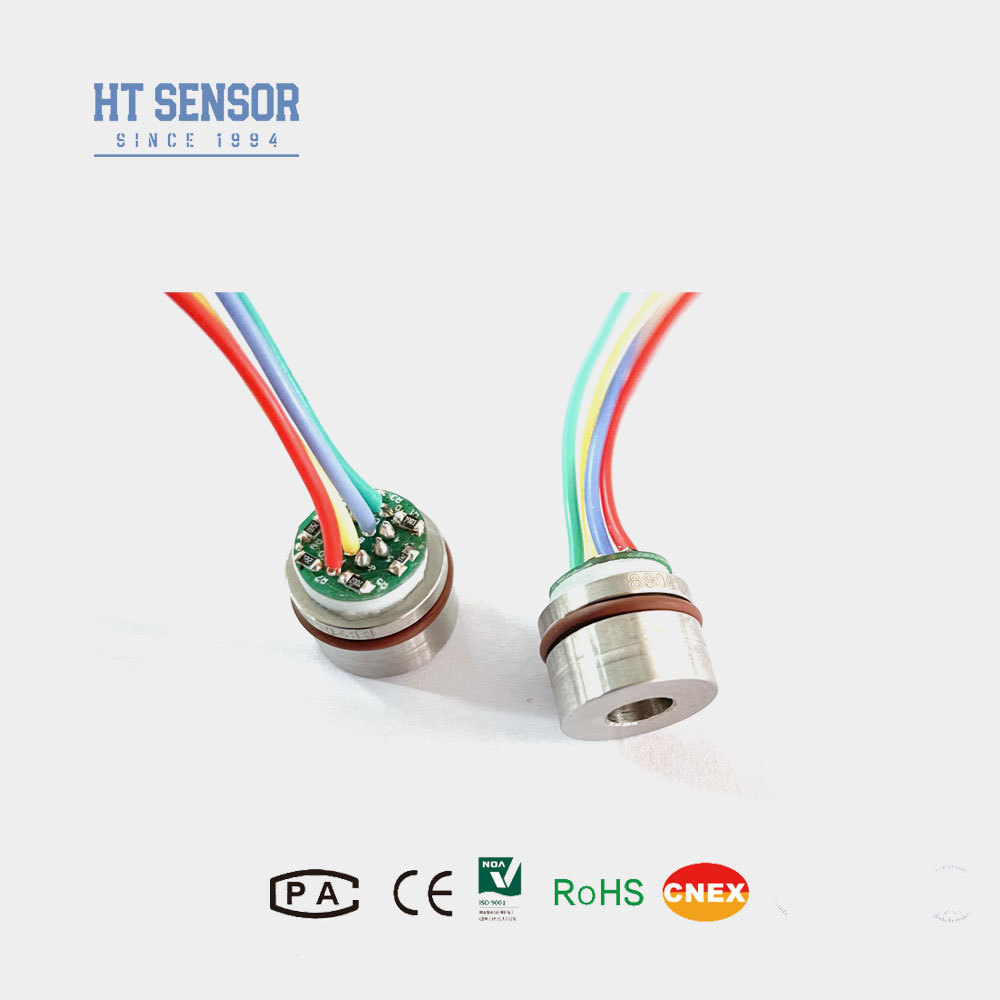

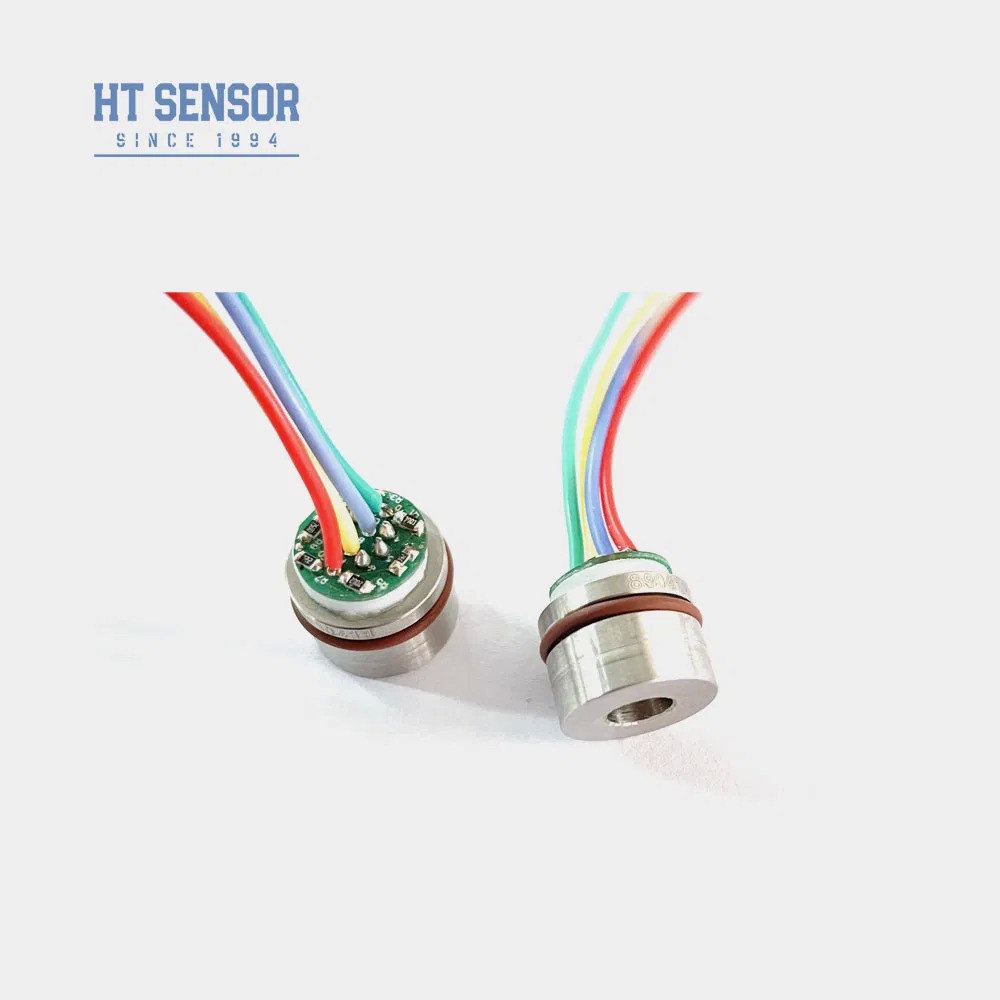

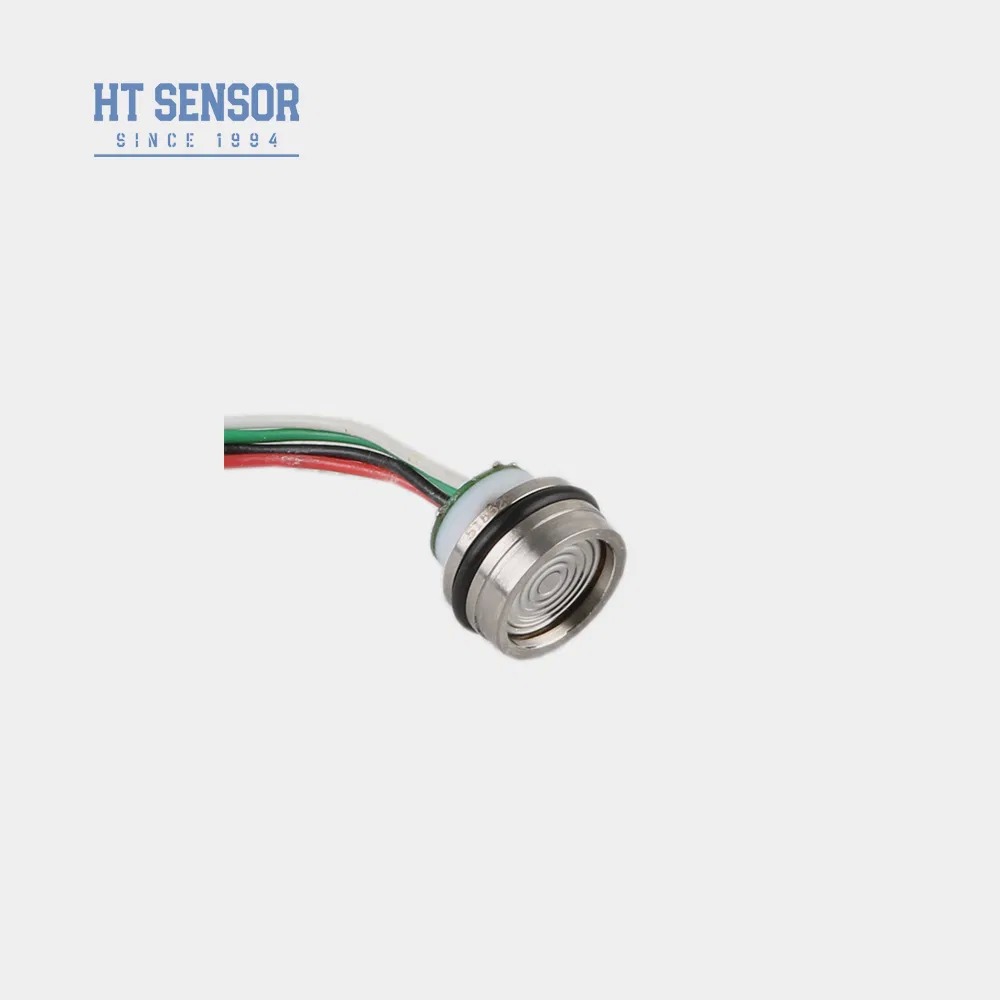

Sensore di pressione mini da 15 mm, alimentazione 10 V, compatto, a silicio diffuso, sensore elettronico, nucleo

15mm Mini Pressure Sensor 10V Power Compact Diffused Silicon Pressure Sensor Electronic Sensor Core
15mm Mini Pressure Sensor 10V Power Compact Diffused Silicon Pressure Sensor Electronic Sensor Core 15mm Mini Pressure Sensor 10V Power Compact Diffused Silicon Pressure Sensor Electronic Sensor Core 15mm Mini Pressure Sensor 10V Power Compact Diffused Silicon Pressure Sensor Electronic Sensor Core 15mm Mini Pressure Sensor 10V Power Compact Diffused Silicon Pressure Sensor Electronic Sensor Core 15mm Mini Pressure Sensor 10V Power Compact Diffused Silicon Pressure Sensor Electronic Sensor Core
Informazioni di base
Luogo di origine: Shaanxi, Cina
Marca: HT SENSOR
Certificazione: ISO9001
Numero di modello: HT15V
Quantità di ordine minimo: 5
Prezzo: 20
Miglior prezzo Contattaci
Informazioni dettagliate
Modello n.: HT15V Tipo di segnale di uscita: Tipo analogo
Processo di produzione: Integrazione Materiale: Acciaio inossidabile
Tipo di filo: NO Tipo di cablaggio: Quattro fili
Mezzo di misurazione: Gas e liquidi Personalizzato: Personalizzato
Parole chiave: Mini sensore Fornitura: 5-10VDC
Produzione: segnale mio Marchio: HengTong
Origine: Cina Codice Hs: 9026209090
Evidenziare:

Sensore di trasmissione di pressione industriale

,

Sensore di pressione ad alta precisione

,

trasmettitore di pressione con garanzia inclusa

Descrizione di prodotto

Sensore di pressione mini da 15 mm, alimentazione 10 V, compatto, a silicio diffuso, sensore elettronico, nucleo 0
sensore di pressione al silicio mini, non linearità 0,1%FS trasduttore di pressione
Sensore di pressione piezoresistivo al silicio HT15V

Introduzione:
HT15V è un sensore di pressione piezoresistivo al silicio caratterizzato da un elemento in silicio diffuso altamente stabile. Impiega l'effetto piezoresistivo del silicio diffuso per una misurazione precisa delle pressioni sia liquide che gassose. Questo sensore trova un ampio utilizzo in varie applicazioni, tra cui compressori d'aria e sistemi di refrigerazione.
Sensore di pressione mini da 15 mm, alimentazione 10 V, compatto, a silicio diffuso, sensore elettronico, nucleo 1
Sensore di pressione mini da 15 mm, alimentazione 10 V, compatto, a silicio diffuso, sensore elettronico, nucleo 2
Sensore di pressione mini da 15 mm, alimentazione 10 V, compatto, a silicio diffuso, sensore elettronico, nucleo 3


Caratteristiche del prodottoUscita in modo comune: 50% dell'ingresso (tipico)
  1. Utilizza una tecnologia avanzata ed è incapsulato in un involucro in acciaio inossidabile 316LAmpio intervallo di misurazione 0~350KPa~60MpaS
  2. Elevata affidabilità ed eccellente stabilità
  3. ±2
  4. Applicazioni
:Uscita in modo comune: 50% dell'ingresso (tipico)
  1. Design compatto, ideale per applicazioni con spazio limitato
  2. Utilizzato nei sistemi di controllo di processo per il monitoraggio e il controllo della pressione±2
  3. Comunemente utilizzato nei sistemi di refrigerazione e nei compressori d'aria per la misurazione della pressionePrestazioni elettriche
  4. :
Alimentazione: ≤10VDCUscita in modo comune: 50% dell'ingresso (tipico)
  1. Impedenza di ingresso: 4KΩ~20KΩ
  2. Impedenza di uscita: 2.5KΩ~6KΩ
  3. Connessione elettrica: filo ad alta temperatura da 100 mm, cavo a nastro
  4. Parametri di prestazione:
  5. Intervallo di misurazione
Manometro (G)
350KPa, 1000KPa, 2000Kpa Assoluto (A) 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Sigillato (S) 3500KPaS, 7MPaS, 10MPaS
Tip Max
  Unità Non linearità
±0.15±2 %F.S Ripetibilità 0~70
0.1  %F.S Uscita offset zero 0~70
0.050.1 %F.S Uscita offset zero 0~70
0±1±2 mV Uscita a fondo scala
100±1±2 mV Deriva di temperatura offset zero
±0.8±2 %F.S Temperatura compensata 0~70
±2 %F.S Temperatura compensata 0~70
ºC Temperatura di esercizio Prendere il valore più piccolo tra 3 volte la scala completa o 80MPa
ºC Temperatura di stoccaggio Prendere il valore più piccolo tra 3 volte la scala completa o 80MPa
ºC Sovraccarico consentito Prendere il valore più piccolo tra 3 volte la scala completa o 80MPa
Pressione di scoppio 5X la scala completa
Stabilità a lungo termine 0.2 %
F.S/Anno Materiale del diaframma  316L
Resistenza di isolamento ≥200MΩ 100VDC
Vibrazione Nessuna variazione in condizioni di 10gRMS, da 20Hz a 2000Hz
Urti 100g, 11ms
Tempo di risposta ≤1ms
Guarnizione O-ring Gomma nitrilica o gomma fluorurata
Mezzo di riempimento Olio di silicone
Peso ~20g
I parametri sono testati nelle seguenti condizioni: 10V @25ºC Costruzione del contorno
Dimensione

Collegamento elettrico e compensazione
Esempi di selezione Sensore di pressione mini da 15 mm, alimentazione 10 V, compatto, a silicio diffuso, sensore elettronico, nucleo 4

Suggerimenti per l'ordine

Sensore di pressione mini da 15 mm, alimentazione 10 V, compatto, a silicio diffuso, sensore elettronico, nucleo 5



1. Prestare attenzione all'adattamento tra le dimensioni del nucleo e l'alloggiamento del trasmettitore durante il montaggio per ottenere la tenuta all'aria richiesta
Sensore di pressione mini da 15 mm, alimentazione 10 V, compatto, a silicio diffuso, sensore elettronico, nucleo 6


2. Durante il montaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare inceppamenti o danni alla piastra di compensazione.
3. Se il mezzo misurato non è compatibile con il diaframma del nucleo e il materiale dell'alloggiamento (316L), è necessario fornire istruzioni speciali al momento dell'ordine.
4. Evitare di premere il diaframma del sensore con le mani o oggetti appuntiti per evitare danni al nucleo a causa della deformazione o della perforazione del diaframma. 5. Mantenere la porta di pressione del nucleo della pressione manometrica aperta all'atmosfera e impedire l'ingresso di acqua, vapore acqueo o mezzi corrosivi nella camera a pressione negativa del nucleo.
6. In caso di modifiche ai pin lead, fare riferimento all'etichetta sul nucleo effettivo.
Domande e risposte
1.Q: Quali sono le caratteristiche dei tuoi trasmettitori con sensore di pressione?
A: Alta precisione, durata ed eccellenti prestazioni. Personalizzazione disponibile.
2.Q: Posso personalizzare specifiche speciali?





A: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche.

Forniamo servizi OEM e ODM
3.Q: Qual è la tua capacità produttiva?

A:
I nostri impianti di produzione possono produrre fino a 30.000 trasmettitori con sensore di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala. Tuttavia, è consigliabile contattare in anticipo il nostro team di vendita per garantire una produzione e una programmazione delle consegne senza intoppi .

4.Q: Qual è il periodo di consegna tipico?
A: 5~8 giorni lavorativi per i modelli standard. I prodotti personalizzati possono variare. 5.Q: Come vengono valutati i prodotti? Sconti?
.
6.Q: Qual è la garanzia dei tuoi prodotti? E il servizio post-vendita?

A: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione e il nostro servizio post-vendita risponderà alle tue domande entro 24 ore, l'istruzione remota tramite rete PC è sempre disponibile.
