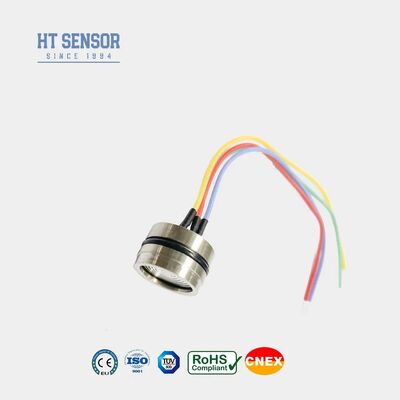

HT19F Cella sensore di pressione con sensore di livello di compensazione della temperatura
Certification:
RoHS
Minimum Order Quantity:
5
Price:
10
Product Details
| Modello n.: | HT19F | Per: | Trasmettitore di pressione di silicio diffuso |
|---|---|---|---|
| Tipo di segnale di uscita: | Tipo analogo | processo di produzione: | Integrazione |
| Materiale: | Acciaio inossidabile | Tipo di filo: | NO |
| Tipo di cablaggio: | Quattro fili | Mezzo di misurazione: | Gas e liquidi |
| Grado di protezione IP: | IP65 | Personalizzato: | Personalizzato |
| Energia: | 1.5 mA | Produzione: | segnale di sistemi MV |
| Dia: | 19 mm | Compensazione della temperatura: | SÌ |
| Pacchetto di trasporto: | cartone | Specifica: | 19 mm |
| Marchio: | HengTong | Origine: | Cina |
| Codice SA: | 9026209090 | Capacità produttiva: | 50000 PCS/anno |
| Evidenziare |
Sensore di pressione HT19F con compensazione della temperatura,sensore di livello con compensazione di temperatura,Sensore trasmettitore di pressione con garanzia |
||
Product Description
HT19F Cella sensore di pressione con sensore di livello di compensazione della temperatura
Sensore di pressione con compensazione di temperatura
.
.
Sensore di pressione con compensazione di temperatura

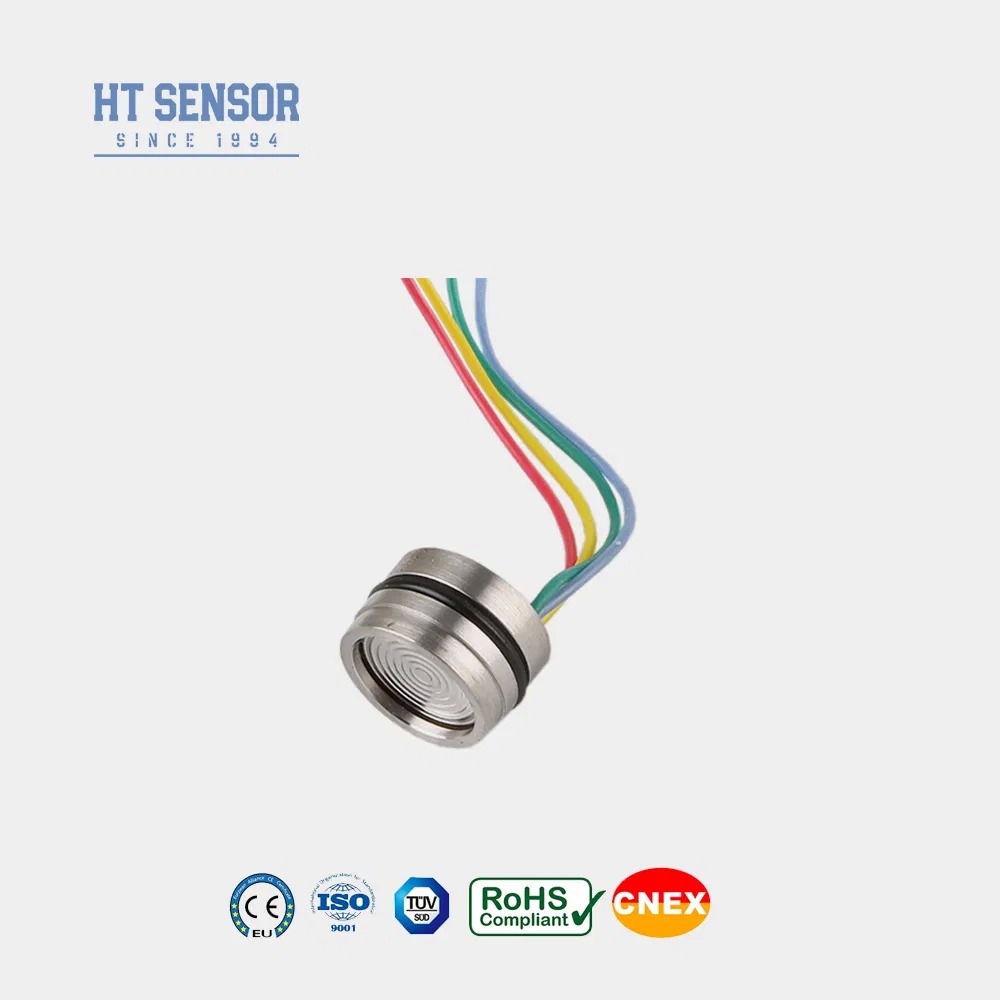

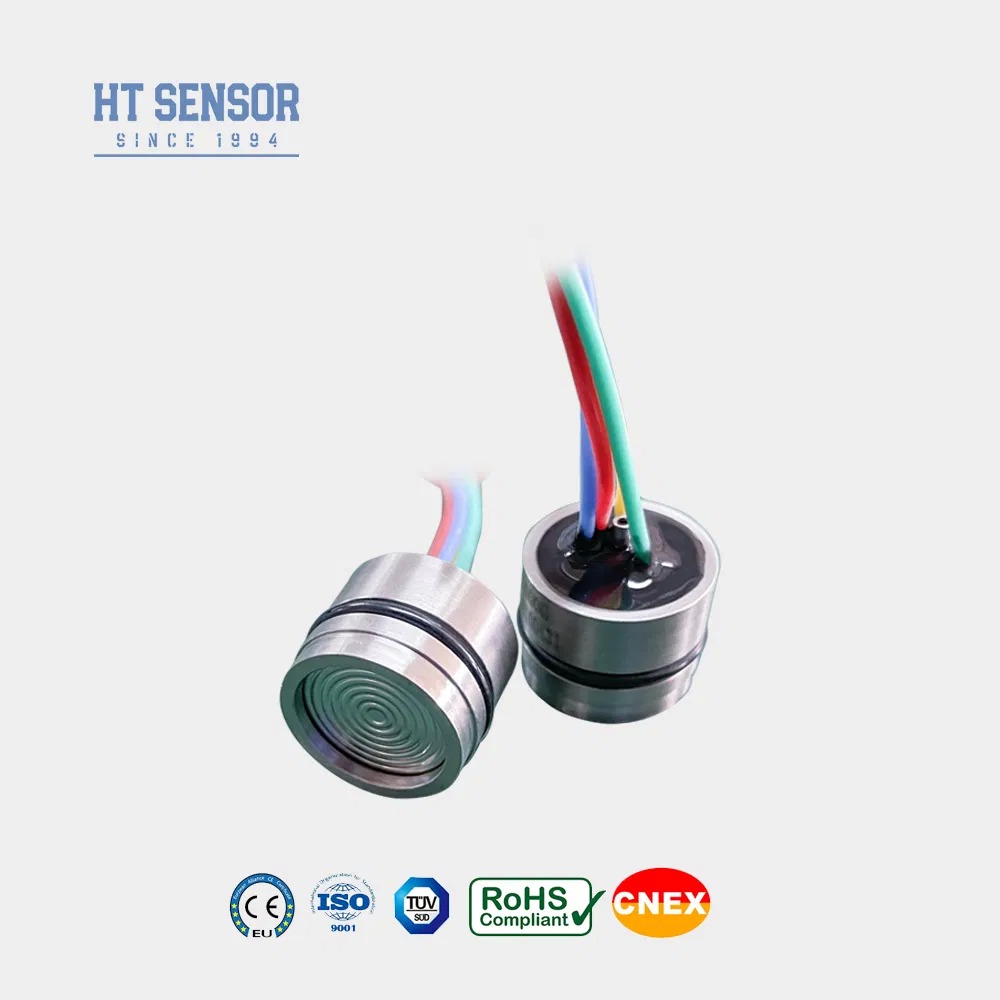

Sensore di pressione piezoresistivo al silicio da 19 mm
Introduzione:
HT19F funziona come un sensore di pressione piezoresistivo in silicio, con un nucleo costituito da un elemento di silicio diffuso altamente stabile.la pressione dei liquidi e dei gas trasmettendo la pressione delMedio al diaframma di silicio attraverso un diaframma di isolamento e olio di silicio.La versatilità del sensore è ampiamente utilizzata nei compressori d'aria e nella refrigerazionesistemi
Caratteristiche del prodotto:
1.Utilizzando tecnologia avanzata e alloggiamento in acciaio inossidabile 316L, insieme a materiali quali titanio e Hastelloy per il diaframma
2.Utilizzando circuiti a pellicola spessa per la compensazione della temperatura e il punto zero correzione
3.eccezionale affidabilità, ripetibilità e stabilità
Applicazioni:
1.Adatta per misurare la pressione di gas e liquidi non corrosivi con 316L compatibilità in acciaio inossidabile
2.Applicato in vari siti di processo industriale, tra cui petrolio, chimica, metallurgia, energia e idrologia
3.Utilizzato nelle industrie marittime e aeronautiche
4.Adatto per sistemi di controllo idraulici e pneumatici
5.Utilizzato in applicazioni di controllo dei processi
Performance elettrica:
1Fornitura di corrente: ≤2mA DC (tipico 1,5mA DC)
2.Impedenza di ingresso: 3KΩ~6KΩ
3Impedanza di uscita:2.5KΩ~6KΩ

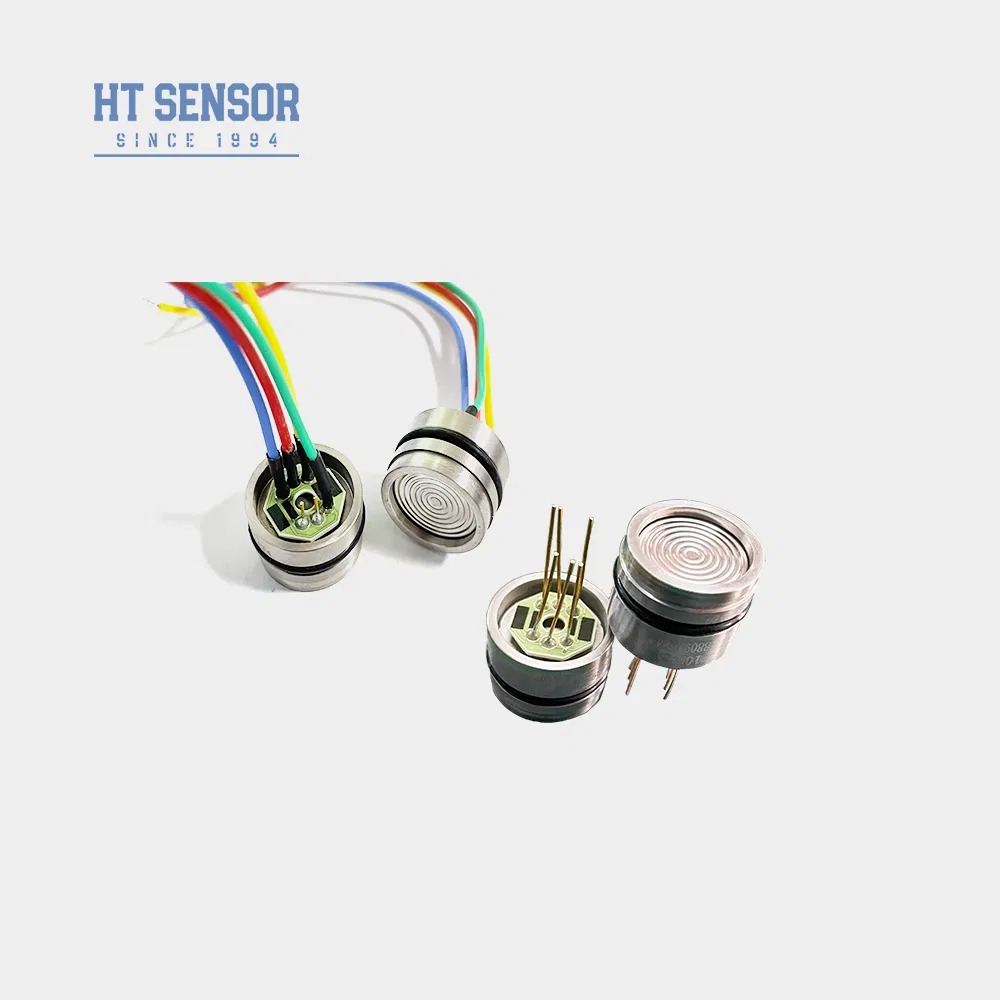

4.Connezione elettrica:Pini Kovar dorati o fili ad alta temperatura da 100 mm.
Introduzione:
HT19F funziona come un sensore di pressione piezoresistivo in silicio, con un nucleo costituito da un elemento di silicio diffuso altamente stabile.la pressione dei liquidi e dei gas trasmettendo la pressione delMedio al diaframma di silicio attraverso un diaframma di isolamento e olio di silicio.La versatilità del sensore è ampiamente utilizzata nei compressori d'aria e nella refrigerazionesistemi
Caratteristiche del prodotto:
1.Utilizzando tecnologia avanzata e alloggiamento in acciaio inossidabile 316L, insieme a materiali quali titanio e Hastelloy per il diaframma
2.Utilizzando circuiti a pellicola spessa per la compensazione della temperatura e il punto zero correzione
3.eccezionale affidabilità, ripetibilità e stabilità
Applicazioni:
1.Adatta per misurare la pressione di gas e liquidi non corrosivi con 316L compatibilità in acciaio inossidabile
2.Applicato in vari siti di processo industriale, tra cui petrolio, chimica, metallurgia, energia e idrologia
3.Utilizzato nelle industrie marittime e aeronautiche
4.Adatto per sistemi di controllo idraulici e pneumatici
5.Utilizzato in applicazioni di controllo dei processi
Performance elettrica:
1Fornitura di corrente: ≤2mA DC (tipico 1,5mA DC)
2.Impedenza di ingresso: 3KΩ~6KΩ
3Impedanza di uscita:2.5KΩ~6KΩ
4.Connezione elettrica:Pini Kovar dorati o fili ad alta temperatura da 100 mm.
| Parametri di prestazione: | |||||
| Distanza | Diametro (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Assoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Sigillato | 3500KPaS,7MPaS,10MPaS,20MPaS.40MPaS.60MPaS.100MPaS | ||||
| Tipologia | Max. | Unità | |||
| Non linearità | ± 0.15 | ± 0.3 | % F.S. | ||
| Ripetibilità | 0.05 | 0.1 | % F.S. | ||
| Isteresi | 0.05 | 0.1 | % F.S. | ||
| Fatto nullo | 0 ± 1 | 0 ± 2 | mV | ||
| Spin Output | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Temperatura errore-zero | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temperatura di errore-span | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Tempore compensato. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura di funzionamento | -20~80 | oC | |||
| Temperatura di conservazione | -40~125 | oC | |||
| Sovraccarico ammissibile | Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa | ||||
| Pressione di scoppio | 5X la scala completa | ||||
| Stabilità a lungo termine | 0.2 % | F.S./anno | |||
| Materiale del diaframma | 316L | ||||
| Resistenza all'isolamento | ≥ 200MΩ 100VDC | ||||
| Vibrazione | Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz | ||||
| Shock | 100 g, 11 ms | ||||
| Tempo di risposta | ≤ 1 ms | ||||
| Sigillo O-ring | Anello di nitrile o anello di fluoro | ||||
| Medio di riempimento | Olio di silicio | ||||
| Peso | circa 28 g | ||||
| I parametri sono sottoposti a prova alle seguenti condizioni: 1,5 mA @ 25°C | |||||
| Progetto di costruzione | |
| < 3,5 MPaS | |
| ≥ 3,5 MPaS < 40 MPaS |
|
| ≥ 40 MPaS | |
| Connessione elettrica e compensazione |
|
|
| Esempi di selezione |
| Suggerimenti per ordinare |
1. prestare attenzione all'adattamento tra le dimensioni del nucleo e l'alloggiamento del trasmettitore durante l'assemblaggio per ottenere il
tenuta impermeabile richiesta
2Durante l'assemblaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione.
3Se il supporto di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni al nucleo a causa di deformazioni o piercing del diaframma.
5Tenere aperta l'entrata di pressione del nucleo di misura della pressione all'atmosfera e impedire l'ingresso di acqua, vapore acqueo o sostanze corrosive nella camera di pressione negativa del nucleo.
6Se si verificano modifiche ai condotti dei perni, seguire l'etichetta sul nucleo effettivo per riferimento.
tenuta impermeabile richiesta
2Durante l'assemblaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione.
3Se il supporto di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni al nucleo a causa di deformazioni o piercing del diaframma.
5Tenere aperta l'entrata di pressione del nucleo di misura della pressione all'atmosfera e impedire l'ingresso di acqua, vapore acqueo o sostanze corrosive nella camera di pressione negativa del nucleo.
6Se si verificano modifiche ai condotti dei perni, seguire l'etichetta sul nucleo effettivo per riferimento.
| Società |
| Domande e risposte |
1.Q: Quali sono le caratteristiche dei vostri trasmettitori di sensori di pressione?
R: Alta precisione, durata e prestazioni eccellenti.
2.D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo il servizio OEM e ODM
3.Q: Qual è la vostra capacità produttiva?
A: Le nostre strutture di produzione possono produrre fino a 30.000 trasmettitori per sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna.
4.Q: Qual è il periodo di consegna tipico?
A:Da 5 a 8 giorni lavorativiper i modelli standard, i prodotti personalizzati possono variare.
5.Q: Come sono i prezzi dei prodotti?
A: Prezzi competitivi con sconti per gli ordini di grandi quantità o per i partner a lungo termine.
6.Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
R: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà alle vostre domande entro 24 ore, l'istruzione remota tramite rete PC è sempre disponibile.
