HT-IQ Sanitario Flat Diaphragm Pressure Sensor Sensore di livello piezoresistivo
Certification:
RoHS
Minimum Order Quantity:
5
Price:
36
Product Details
| Modello n.: | HT-IQ | Per: | Trasmettitore di pressione di silicio diffuso |
|---|---|---|---|
| Tipo di segnale di uscita: | Tipo analogo | processo di produzione: | Integrazione |
| Materiale: | Acciaio inossidabile | Tipo di filo: | NO |
| Tipo di cablaggio: | Quattro fili | Mezzo di misurazione: | Gas e liquidi |
| Grado di protezione IP: | IP65 | Personalizzato: | Personalizzato |
| Energia: | 1,5 mA/10 V CC | Produzione: | segnale di sistemi MV |
| Connessione: | Morsetto 50,4 | Compensazione della temperatura: | 0-70 |
| Pacchetto di trasporto: | cartone | Specifica: | 50.4 mm |
| Marchio: | HengTong | Origine: | Cina |
| Codice SA: | 9026209090 | Capacità produttiva: | 50000 PCS/anno |
| Evidenziare |
sensore di pressione sanitario a diaframma piatto,sensore di livello piezoresistivo,Sensore trasmettitore di pressione con garanzia |
||
Product Description

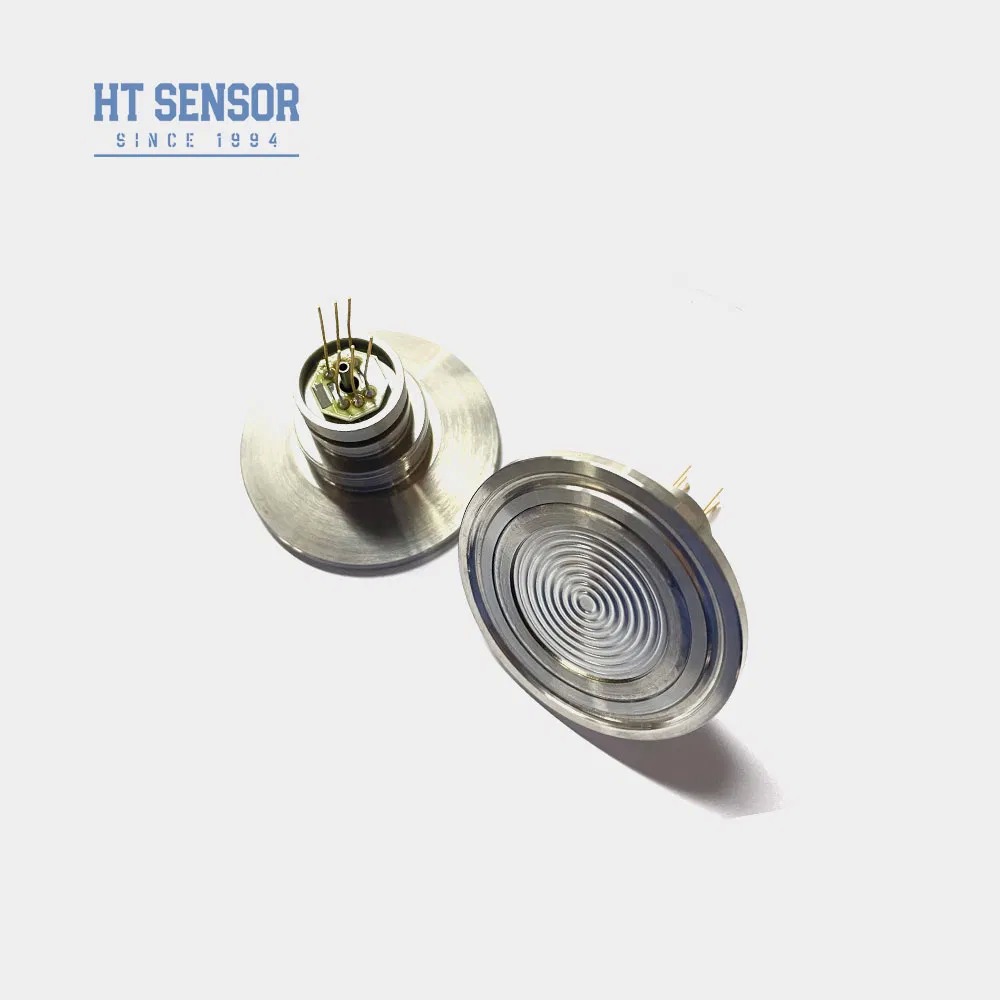

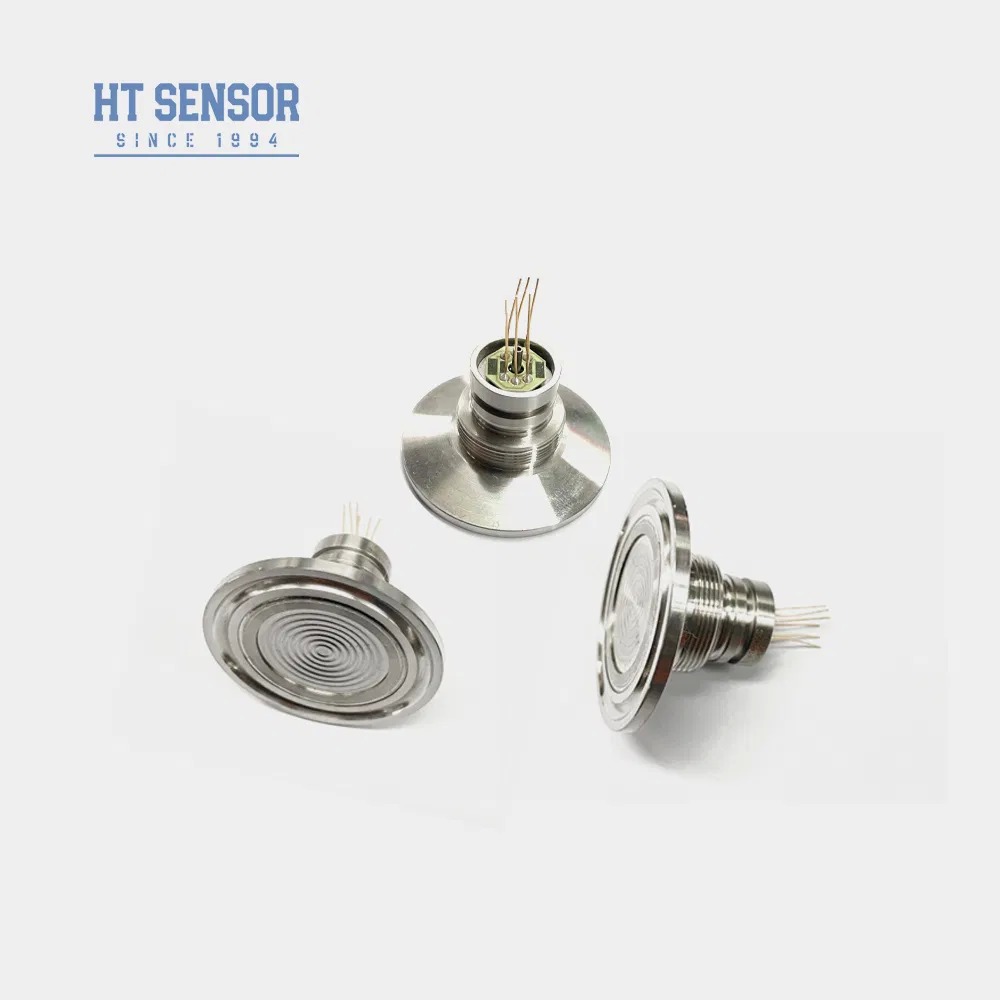

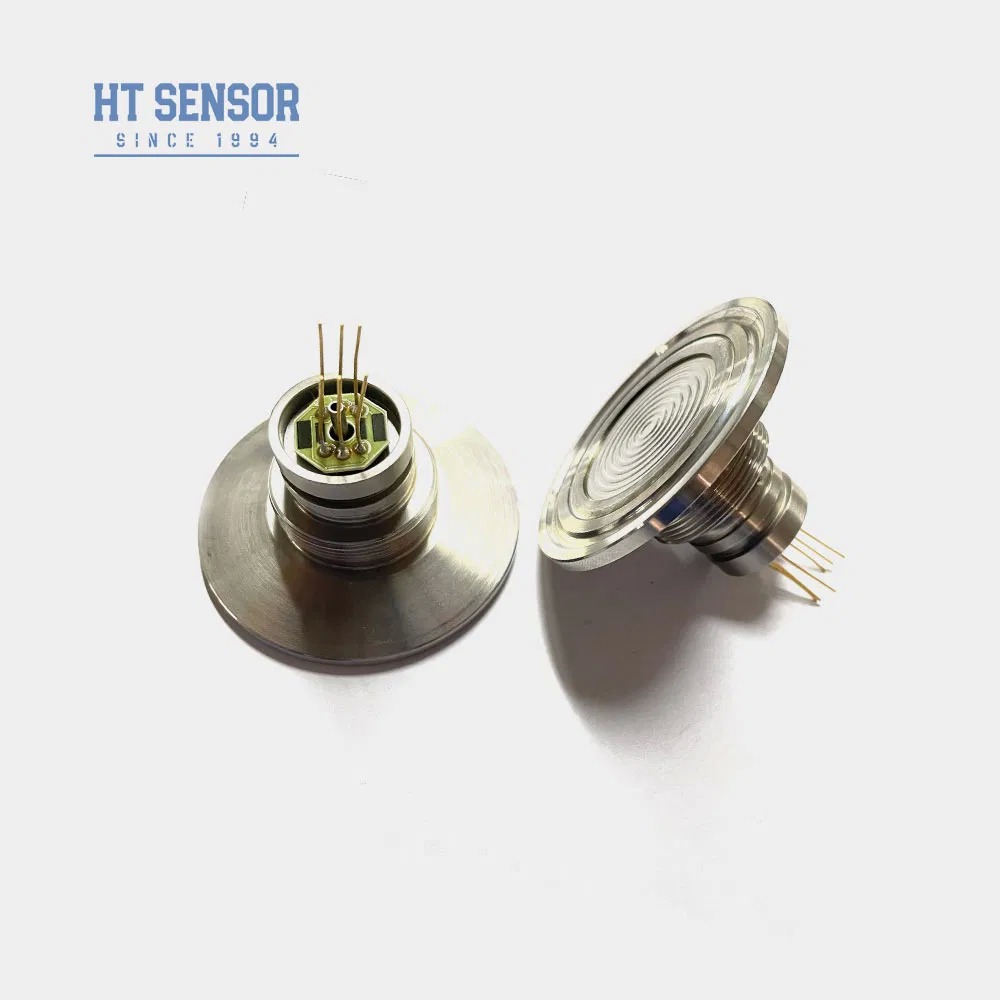

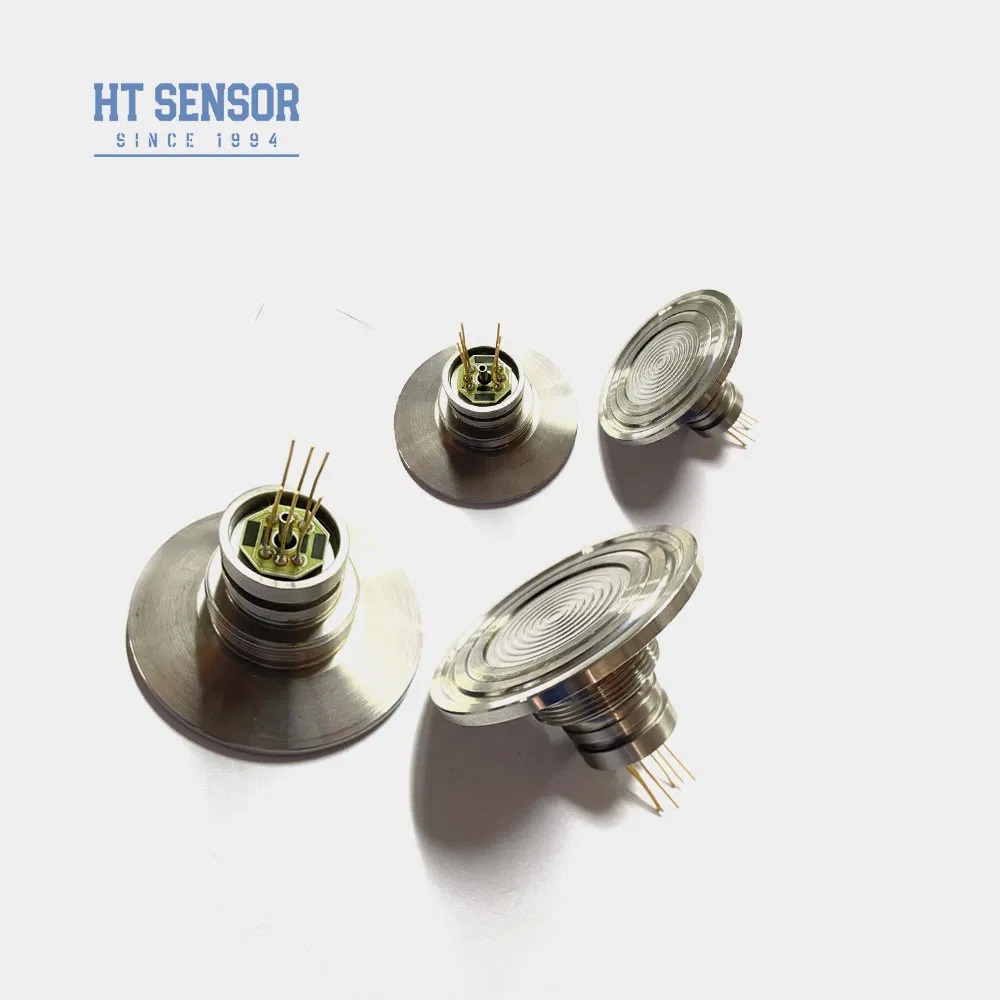

HT-IQ Sensore di pressione a membrana piana sanitaria Sensore di pressione piezoresistivo
HT-IQ Sensore di pressione piezoresistivo al silicio
Introduzione:
HT-IQ è un sensore di pressione a membrana a filo con un chip al silicio diffuso altamente stabile. La pressione viene trasmessa al chip sensibile attraverso un acciaio inossidabile diaframma e olio di silicone sigillato. Il chip sensibile non entra direttamente in contatto con il mezzo misurato. Questo prodotto presenta una struttura a membrana piana, che lo rende facile da pulire e altamente affidabile. È adatto per applicazioni in settori come alimentare e igiene.
Caratteristiche del prodotto:
Introduzione:
HT-IQ è un sensore di pressione a membrana a filo con un chip al silicio diffuso altamente stabile. La pressione viene trasmessa al chip sensibile attraverso un acciaio inossidabile diaframma e olio di silicone sigillato. Il chip sensibile non entra direttamente in contatto con il mezzo misurato. Questo prodotto presenta una struttura a membrana piana, che lo rende facile da pulire e altamente affidabile. È adatto per applicazioni in settori come alimentare e igiene.
- Utilizzo di tecnologia avanzata e alloggiamento in acciaio inossidabile 316L, insieme a materiali come titanio e Hastelloy per il diaframma
- Impiego di circuiti a film spesso per la compensazione della temperatura e lo zero-point correzione
- eccezionale affidabilità, ripetibilità e stabilità
- Struttura a membrana a filo, che la rende facile da pulire
- Adatto per la misurazione della pressione di gas e liquidi non corrosivi con 316L compatibilità con l'acciaio inossidabile
- Industria alimentare e delle bevande
- Controllo dei processi industriali
- Industria farmaceutica
- Alimentazione: ≤2mA CC (Tipico 1,5mA CC)
- Impedenza di ingresso : 2.5KΩ~6KΩ
- Impedenza di uscita: 2.5KΩ~6KΩ
- Connessione elettrica: pin Kovar placcati in oro o fili ad alta temperatura da 100 mm.
| Parametri di prestazione: | |||||
| Intervallo di misurazione | Manometro (G) | 35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa | |||
| Assoluto (A) | 100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| Sigillato (S) | 3500KPaS | ||||
| Tip | Max | Unità | |||
| Non linearità | ±0.15 | ±0.3 | %F.S | ||
| Ripetibilità | 0.05 | 0.1 | %F.S | ||
| Isteresi | 0.05 | 0.1 | %F.S | ||
| Uscita offset zero | 0±1 | 0±2 | mV | ||
| Uscita a fondo scala | ≤20KPa | 50±10 | 50±30 | mV | |
| ≥35kPa | 100±10 | 100±30 | mV | ||
| Deriva della temperatura di offset zero | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Deriva della temperatura a fondo scala | ≤20KPa | ±1 | ±2 | %F.S | |
| ≥35kPa | ±0.5 | ±1 | %F.S | ||
| Temperatura compensata | ≤20KPa | 0~50 | ºC | ||
| ≥35kPa | 0~70 | ºC | |||
| Temperatura di esercizio | -20~80 | ºC | |||
| Temperatura di stoccaggio | -40~125 | ºC | |||
| Sovraccarico ammissibile | Prendere il valore più piccolo tra 3 volte la scala completa o 120 MPa | ||||
| Pressione di scoppio | 5X la scala completa | ||||
| Stabilità a lungo termine | 0.2 % | F.S/Anno | |||
| Materiale del diaframma | 316L | ||||
| Resistenza di isolamento | ≥200MΩ 100VCC | ||||
| Vibrazione | Nessun cambiamento in condizioni di 10gRMS, da 20Hz a 2000Hz | ||||
| Shock | 100g,11ms | ||||
| Tempo di risposta | ≤1ms | ||||
| Guarnizione ad anello | Gomma nitrilica o gomma fluorurata | ||||
| Mezzo di riempimento | Olio di silicone | ||||
| Peso | ~150g | ||||
| I parametri vengono testati alle seguenti condizioni: 1,5 mA @25°C | |||||
| Costruzione del contorno | |
| Dimensione |
|
| Collegamento elettrico e compensazione |
|
| Esempi di selezione |
| Suggerimenti per l'ordine |
1. Prestare attenzione all'adattamento tra le dimensioni del nucleo e l'alloggiamento del trasmettitore durante il montaggio per ottenere il
tenuta all'aria richiesta
2. Durante il montaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare inceppamenti o danni alla piastra di compensazione.
3. Se il mezzo misurato non è compatibile con il diaframma del nucleo e il materiale dell'alloggiamento (316L), è necessario fornire istruzioni speciali al momento dell'ordine.
4. Evitare di premere il diaframma del sensore con le mani o oggetti appuntiti per evitare danni al nucleo a causa della deformazione o della perforazione del diaframma.
5. Mantenere la porta di pressione del nucleo della pressione manometrica aperta all'atmosfera e impedire l'ingresso di acqua, vapore acqueo o mezzi corrosivi nel camera a pressione negativa del nucleo.
6. In caso di modifiche ai pin, fare riferimento all'etichetta sul nucleo effettivo.
tenuta all'aria richiesta
2. Durante il montaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare inceppamenti o danni alla piastra di compensazione.
3. Se il mezzo misurato non è compatibile con il diaframma del nucleo e il materiale dell'alloggiamento (316L), è necessario fornire istruzioni speciali al momento dell'ordine.
4. Evitare di premere il diaframma del sensore con le mani o oggetti appuntiti per evitare danni al nucleo a causa della deformazione o della perforazione del diaframma.
5. Mantenere la porta di pressione del nucleo della pressione manometrica aperta all'atmosfera e impedire l'ingresso di acqua, vapore acqueo o mezzi corrosivi nel camera a pressione negativa del nucleo.
6. In caso di modifiche ai pin, fare riferimento all'etichetta sul nucleo effettivo.
| Domande e risposte |
1.Q: Quali sono le caratteristiche dei tuoi trasmettitori di sensori di pressione?
A: Alta precisione, durata ed eccellenti prestazioni. Personalizzazione disponibile.
2.Q: Posso personalizzare specifiche speciali?
A: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo servizi OEM e ODM
3.Q: Qual è la tua capacità produttiva?
A: I nostri impianti di produzione possono produrre fino a 30.000 trasmettitori di sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala. Tuttavia, è consigliabile contattare in anticipo il nostro team di vendita per garantire una produzione e una programmazione delle consegne senza intoppi.
4.Q: Qual è il periodo di consegna tipico?
A: 5~8 giorni lavorativi per i modelli standard. I prodotti personalizzati possono variare.
5.Q: Come vengono valutati i prodotti? Sconti?
A: Prezzi competitivi con sconti per ordini all'ingrosso o partner a lungo termine.
6.Q: Qual è la garanzia dei tuoi prodotti? E servizio post-vendita?
A: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione e il nostro servizio post-vendita risponderà alle tue domande in 24 ore, l'istruzione remota tramite rete PC è sempre disponibile.
