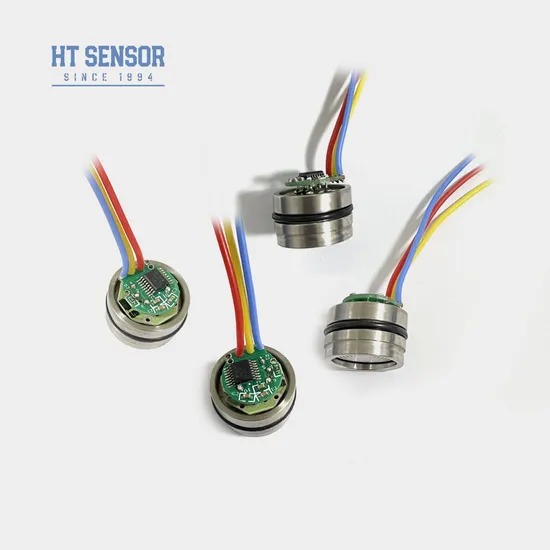

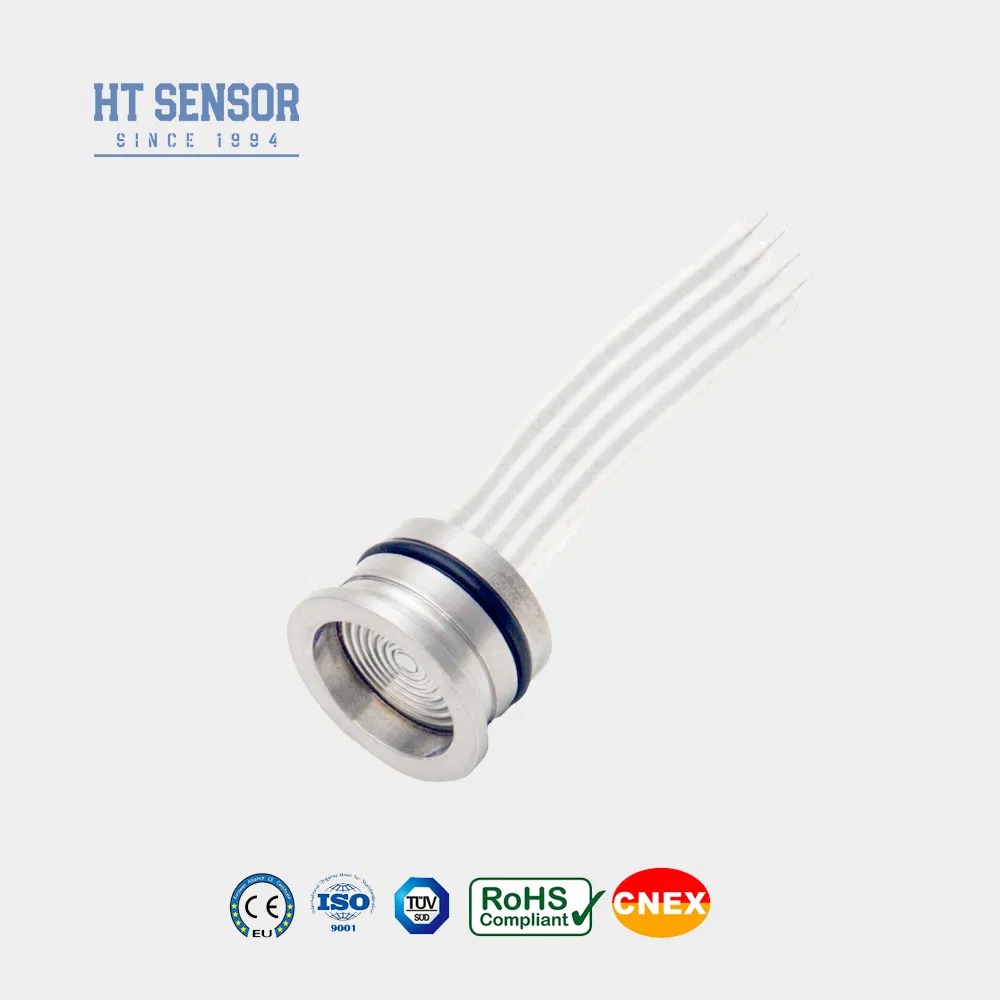

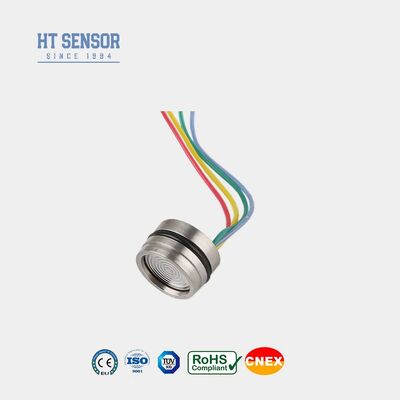

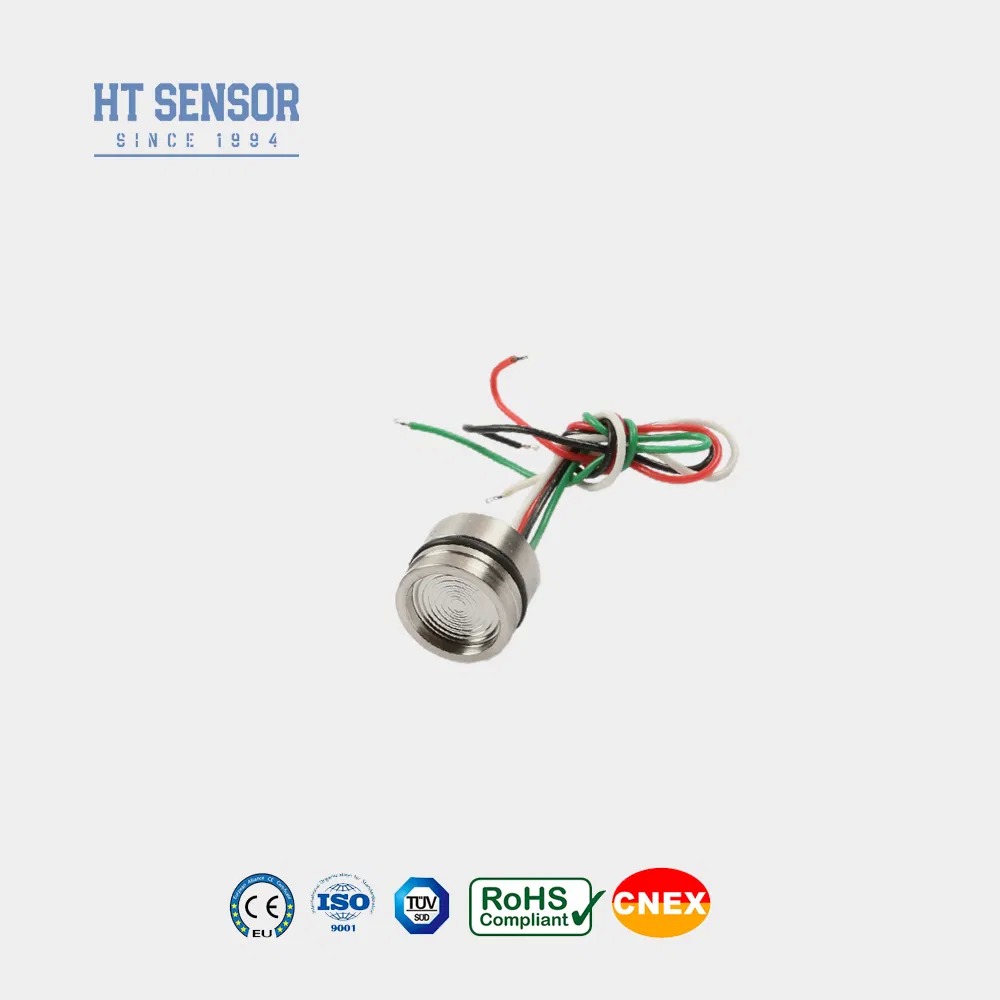

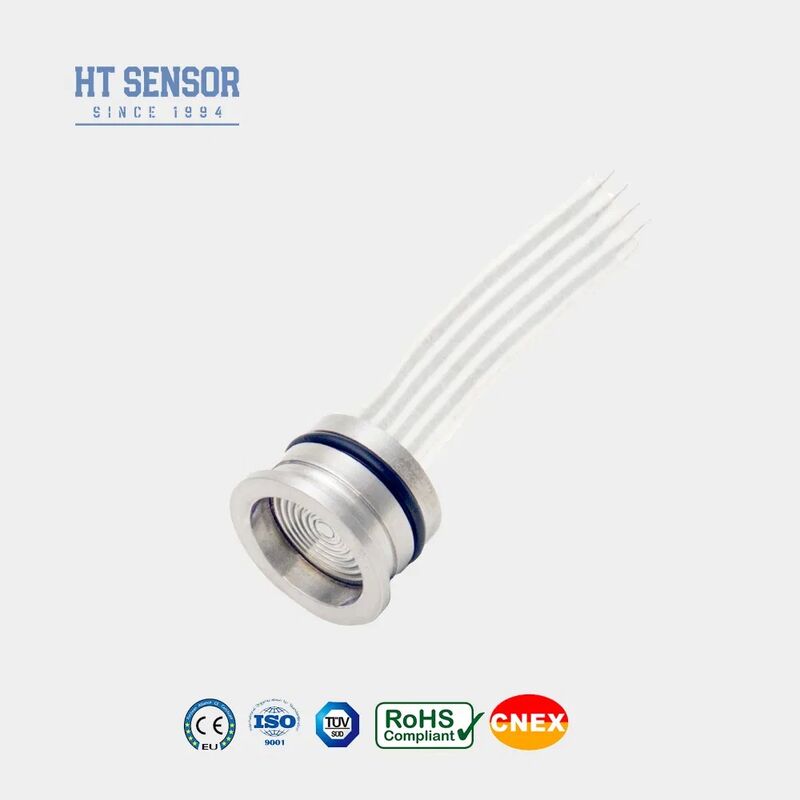

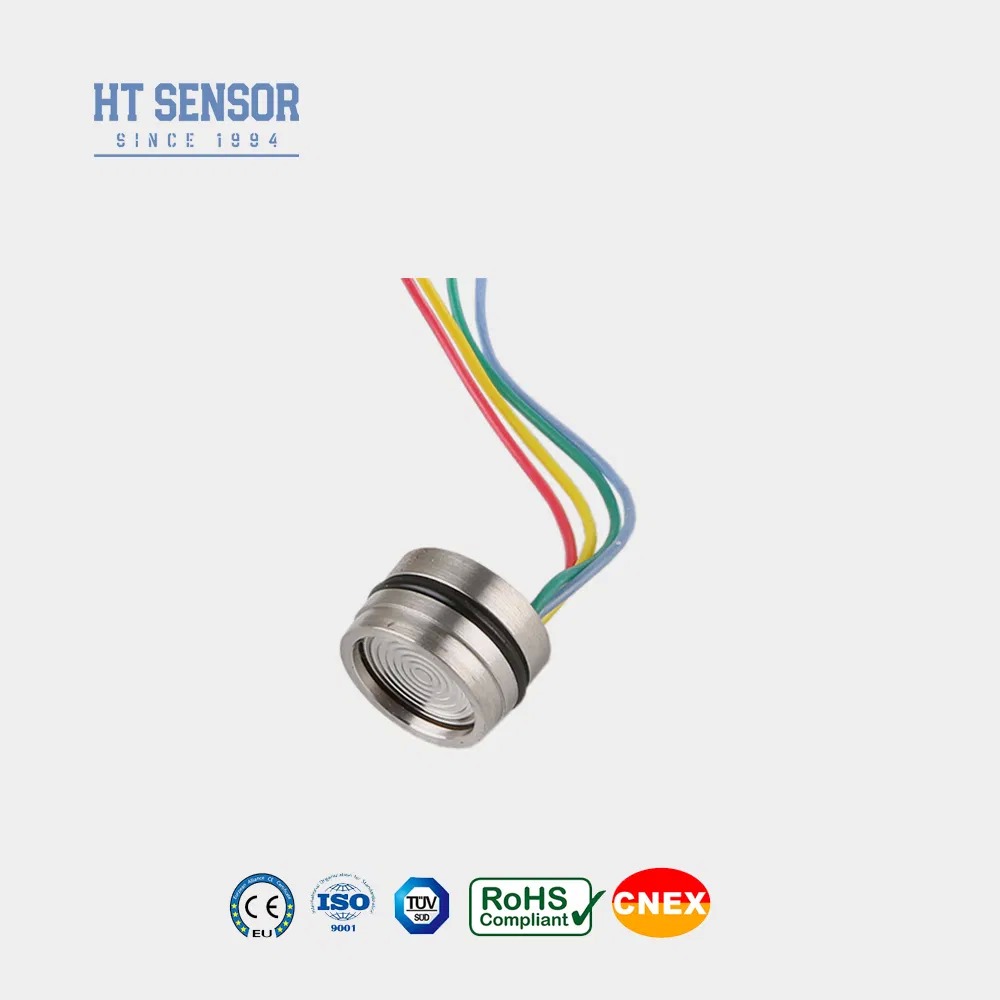

HT19V Sensori di pressione per trasduttori di pressione per aria compressa e gas
Product Details
| Modello n.: | HT19V | Per: | Trasmettitore di pressione di silicio diffuso |
|---|---|---|---|
| Tipo di segnale di uscita: | Tipo analogo | processo di produzione: | Integrazione |
| Materiale: | Acciaio inossidabile | Tipo di filo: | NO |
| Tipo di cablaggio: | Quattro fili | Mezzo di misurazione: | Gas e liquidi |
| Grado di protezione IP: | IP65 | Personalizzato: | Personalizzato |
| Energia: | 10vdc | Produzione: | 10 mv/v |
| Dia: | 19 mm | Alto: | OEM |
| Pacchetto di trasporto: | cartone | Specifica: | Personalizzato |
| Marchio: | Sensore HT | Origine: | Cina |
| Codice SA: | 9026209090 | Capacità produttiva: | 50000 PCS/anno |
| Evidenziare |
Sensore di pressione dell'aria compressa HT19V,trasduttore di pressione del gas con garanzia,Sensore di trasmissione di pressione industriale |
||
Product Description
Introduzione:
HT19V è un sensore di pressione piezoresistivo in silicio con un nucleo diLa pressione differenziale del mezzo misurato ècon una capacità di accensione superiore a 50 W,utilizza l'effetto piezoresistivo del silicio diffuso per misurareIl sensore di pressione HT26V è dotato di unO-ring per la tenuta a pressione, che rende facile l'installazione.
Caratteristiche del prodotto:
- Fornitura e uscita di segnali standard a tensione costante
- Alta affidabilità ed eccellente stabilità
- Il... L'altezza è di 7 mm, varie strutture possono essere personalizzate
- Applicato in vari siti di processo industriale, tra cui petrolio, chimica, metallurgia, energia e idrologia.
- Utilizzato nelle industrie marittime e aeronautiche
- Adatti a sistemi di controllo idraulici e pneumatici
- Utilizzato in applicazioni di controllo dei processi
- Fornitore di alimentazione: 10VDC
- Impedenza di ingresso:4KΩ~20KΩ
- Impedanza di uscita:2.5KΩ~6KΩ
- Connessione elettrica: filo ad alta temperatura di 100 mm, cavo a nastro e connettori a spillo.
| Parametri di prestazione: | |||||
| Intervallo di misura | Diametro (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Assoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Sigillato | 3500KPaS, 7MPaS, 10MPaS | ||||
| Tipologia | Max. | Unità | |||
| Nonlinearità | ± 0.15 | ± 0.3 | % F.S. | ||
| Ripetibilità | 0.05 | 0.1 | % F.S. | ||
| Isteresi | 0.05 | 0.1 | % F.S. | ||
| 0 uscita di compensazione | 0 ± 1 | 0 ± 2 | mV | ||
| Produzione su larga scala | ≤ 20KPa | 50 ± 1 | 50 ± 2 | mV | |
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | ||
| Temperatura di offset zero. | ≤ 20KPa | ± 1 | ±2.5 | % F.S. | |
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | ||
| Temperatura a scala completa. | ≤ 20KPa | ± 1 | ±2 | % F.S. | |
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | ||
| Tempore compensato. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura di funzionamento | -20~80 | oC | |||
| Temperatura di conservazione | -40~125 | oC | |||
| Sovraccarico ammissibile | 3 volte la scala completa | ||||
| Pressione di scoppio | 5X la scala completa | ||||
| Stabilità a lungo termine | 0.2 % | F.S./anno | |||
| Materiale del diaframma | 316L | ||||
| Resistenza all'isolamento | ≥ 200MΩ 100VDC | ||||
| Vibrazione | Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz | ||||
| Shock | 100 g, 11 ms | ||||
| Tempo di risposta | ≤ 1 ms | ||||
| Sigillo O-ring | Fabbricazione a partire da materie tessili | ||||
| Medio di riempimento | Olio di silicio | ||||
| Peso | ~ 25 g | ||||
| I parametri sono sottoposti a prova alle seguenti condizioni: tensione costante di 10V e temperatura ambiente di 25oC | |||||
| Connessione elettrica e compensazione |
|
| Suggerimenti per ordinare |
tenuta impermeabile richiesta
2Durante l'assemblaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione.
3Se il supporto di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni al nucleo a causa di deformazioni o piercing del diaframma.
5Tenere aperta l'entrata di pressione del nucleo di misura della pressione all'atmosfera e impedire l'ingresso di acqua, vapore acqueo o sostanze corrosive nella camera di pressione negativa del nucleo.
6Se si verificano modifiche ai condotti dei perni, seguire l'etichetta sul nucleo effettivo per riferimento.
