Casa > Prodotti> Sensore del trasmettitore di pressione> Baoji Hengtong Ht20V Sensore di pressione di silicio diffuso piezoresistivo differenziale

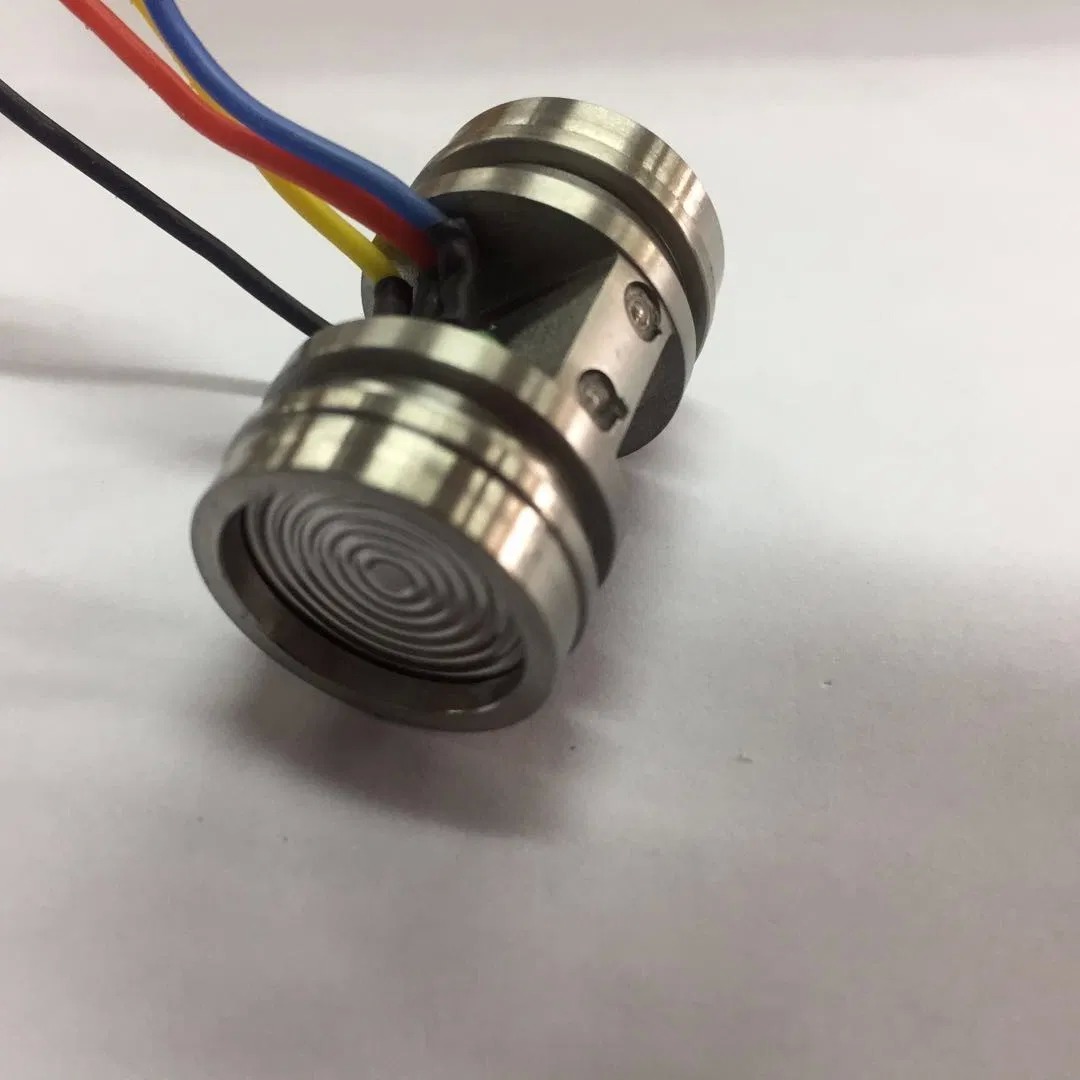

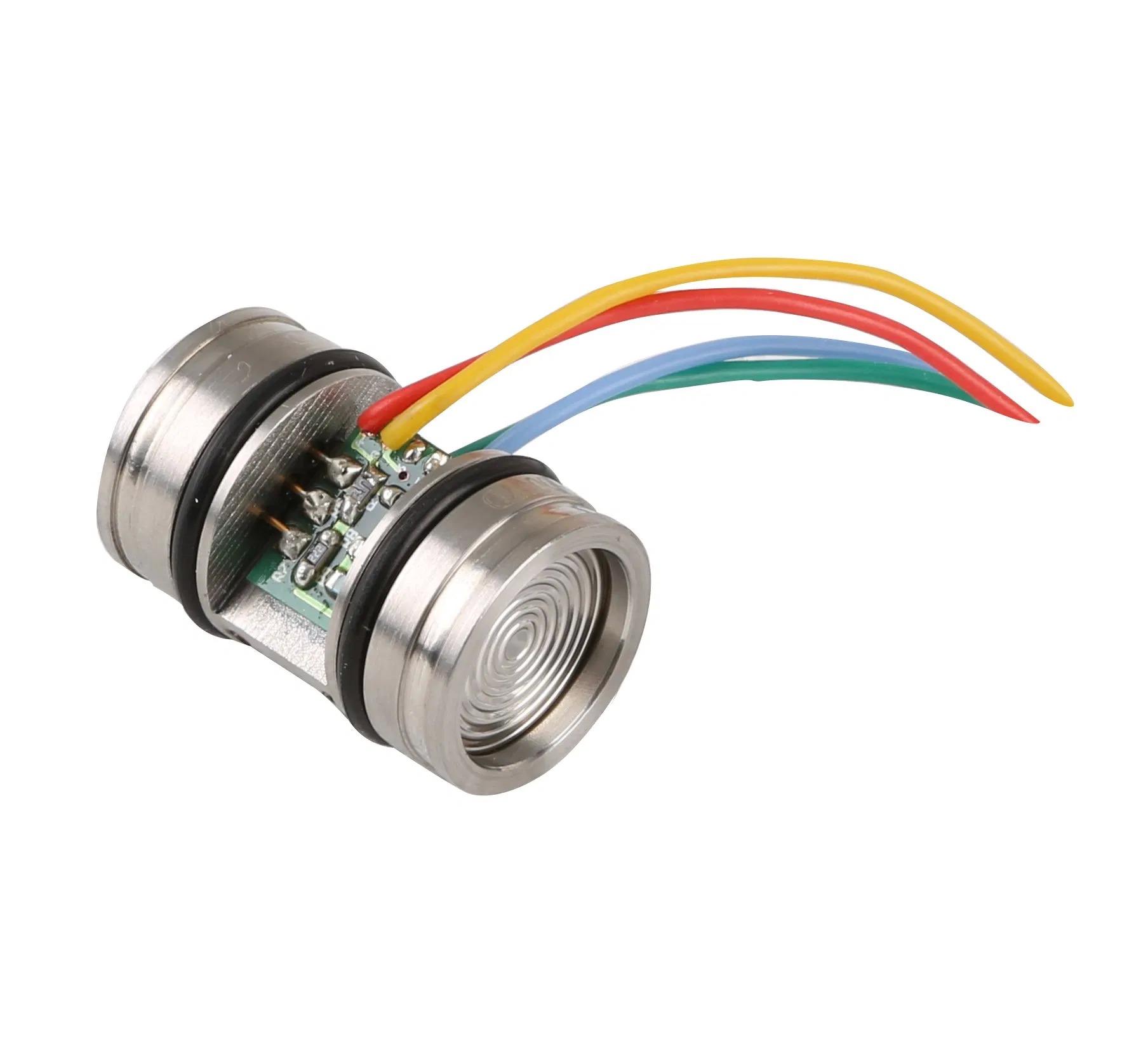

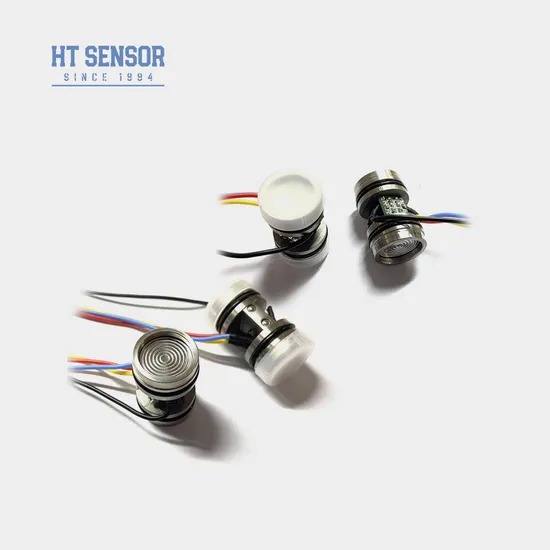

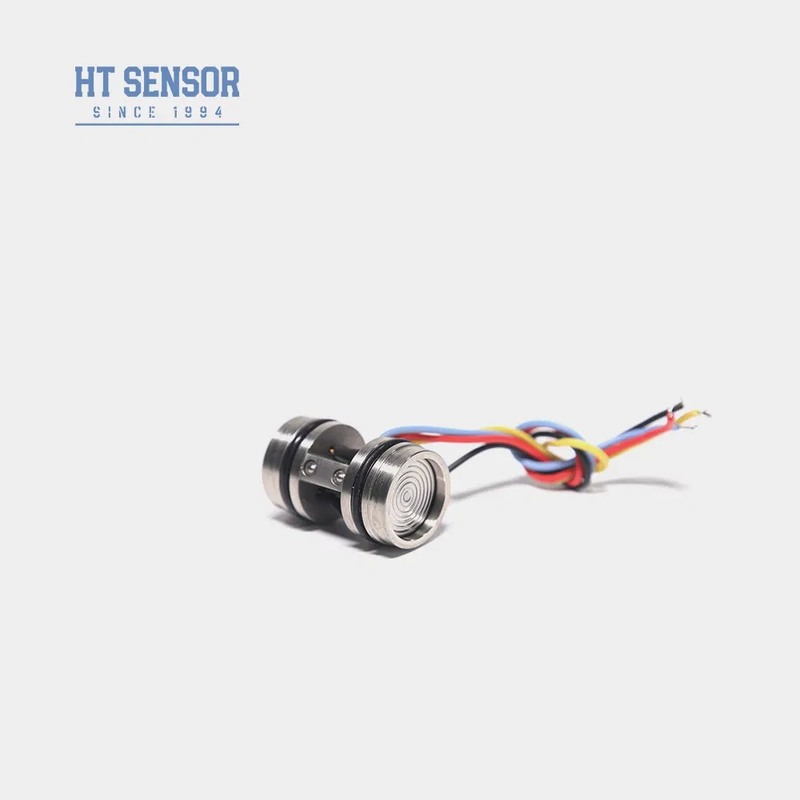

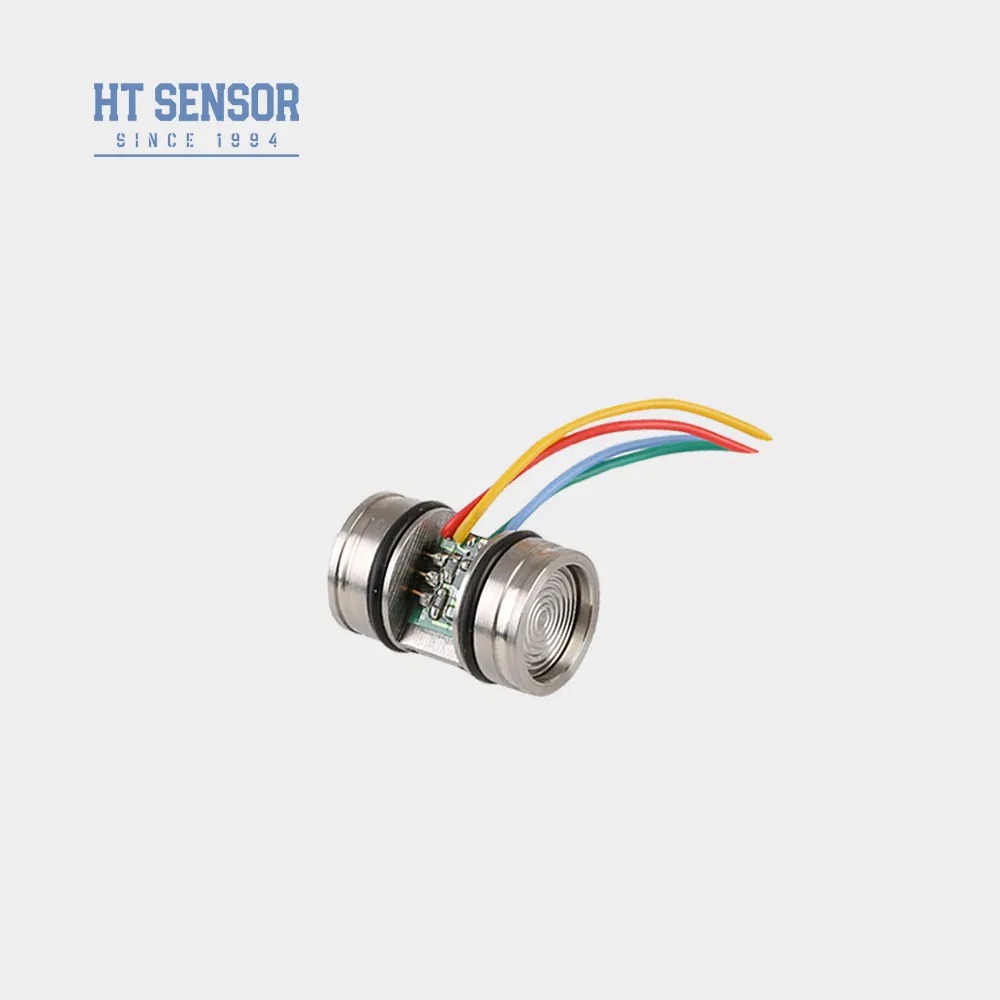

Baoji Hengtong Ht20V Sensore di pressione di silicio diffuso piezoresistivo differenziale

Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor
Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor Baoji Hengtong Ht20V Differential Piezoresistive Diffused Silicon Pressure Sensor
Informazioni di base
Certificazione: RoHS
Quantità di ordine minimo: 5
Prezzo: 40
Miglior prezzo Contattaci
Informazioni dettagliate
Modello n.: HT20V Per: Trasmettitore di pressione di silicio diffuso
Tipo di segnale di uscita: Tipo analogo Processo di produzione: Integrazione
Materiale: Acciaio inossidabile Tipo di filo: NO
Tipo di cablaggio: Quattro fili Misurazione mezzo: Gas e liquidi
Valutazione IP: IP65 Personalizzato: Personalizzato
Energia: 5-10VDC Produzione: mV
Tipo di pressione: Pressione differenziale Lunghezza: 29.6 mm
Pacchetto di trasporto: cartone Specifica: 29.5mm
Marchio: HengTong Origine: Cina
Codice Hs: 9026209090 Capacità produttiva: 50000 PCS/anno
Evidenziare:

Sensore di pressione differenziale HT20V

,

trasmettitore di pressione a silicio piezorisistivo

,

Sensore di pressione di silicio diffuso

Descrizione di prodotto

Sensore di pressione differenziale piezo-resistivo al silicio diffuso HT20V di Baoji Hengtong

Introduzione:
HT20V è un sensore di pressione differenziale che utilizza come nucleo un elemento in silicio diffuso altamente stabile.Alloggiato in un robusto involucro in acciaio inossidabile 316L,il sensore funziona con un'affidabilità eccezionale. La trasmissione della pressione avvieneattraverso un diaframma in acciaio inossidabile e un olio siliconico sigillato, garantendo misurazioni precise grazie al chip sensibile.Il chip sensibile rimane isolato dalcontatto diretto con il mezzo misurato, stabilendo una struttura completamente a stato solidoper una misurazione accurata della pressione differenziale. Di conseguenza, questoprodotto versatile è adatto a diverse applicazioni che richiedono una misurazione della pressione differenziale affidabile e precisa.Caratteristiche del prodotto
:Alimentazione: ≤10VDC
  1. Elevata resistenza alla pressione statica
  2. Conveniente
  3.         Applicazioni
:Alimentazione: ≤10VDC
  1. Strumenti di calibrazione della pressione
  2. Misurazione del livello del liquido
  3. Prestazioni elettriche
:Alimentazione: ≤10VDC
  1. Uscita di tensione di modo comune: 50% dell'ingresso (tipico)
  2. Impedenza di ingresso: 4KΩ~20KΩ
  3. Impedenza di uscita: 2.5KΩ~6KΩ
  4. Connessione elettrica: filo ad alta temperatura da 100 mm.
  5. Parametri di prestazione:
Campo di misura
10KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa
  Max Unità Linearità
  ≤20KPa ±0.3 %F.S Temperatura compensata
   0.1 %F.S Temperatura compensata
   0.05 0.1 %F.S Temperatura compensata
  ≤20KPa 0±2 mV Deriva di temperatura offset zero
  ≤20KPa 0~50 50±2 mV Deriva di temperatura offset zero
0~70 100±2 mV Deriva di temperatura offset zero
≤20KPa 0~50 ±2 %F.S Temperatura compensata
0~70 ±1.5 %F.S Temperatura compensata
≤20KPa 0~50 ±2 %F.S Temperatura compensata
0~70 ±1.5 %F.S Temperatura compensata
≤20KPa 0~50 ºC Sovraccarico consentito
0~70 ºC Sovraccarico consentito
  -20~80 ºC Sovraccarico consentito
 -40~125 ºC Sovraccarico consentito
Prendere il valore più piccolo tra 3 volte la scala completa o 4MPa
5X la scala completa
0.2 %    Materiale del diaframma
316L
≥200MΩ 100VDC
Nessuna variazione in condizioni di 10gRMS, da 20Hz a 2000Hz
100g,11ms
≤1ms
Gomma nitrilica o gomma fluorurata
Olio siliconico
~45g


Baoji Hengtong Ht20V Sensore di pressione di silicio diffuso piezoresistivo differenziale 0
Baoji Hengtong Ht20V Sensore di pressione di silicio diffuso piezoresistivo differenziale 1

Dimensione
Note Baoji Hengtong Ht20V Sensore di pressione di silicio diffuso piezoresistivo differenziale 2
: L'estremità in uscita è il terminale positivo. In caso di modifiche ai colori dei fili, fare riferimento all'etichetta apposta sul sensore per informazioni accurate
Collegamento elettrico e compensazione


Baoji Hengtong Ht20V Sensore di pressione di silicio diffuso piezoresistivo differenziale 3


Suggerimenti per l'ordine
Baoji Hengtong Ht20V Sensore di pressione di silicio diffuso piezoresistivo differenziale 4
1. Prestare attenzione all'adattamento tra le dimensioni del nucleo e l'alloggiamento del trasmettitore durante il montaggio per ottenere

     tenuta all'aria richiesta
2. Durante il montaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare inceppamenti o danni alla piastra di compensazione.
3. Se il mezzo misurato non è compatibile con il diaframma del nucleo e il materiale dell'alloggiamento (316L), è necessario fornire istruzioni speciali al momento dell'ordine.
4. Evitare di premere il diaframma del sensore con le mani o oggetti appuntiti per evitare danni al nucleo a causa della deformazione o della perforazione del diaframma.
5. Mantenere la porta di pressione del nucleo della pressione manometrica aperta all'atmosfera e impedire l'ingresso di acqua, vapore acqueo o mezzi corrosivi nella camera a pressione negativa del nucleo.
6. In caso di modifiche ai terminali dei pin, fare riferimento all'etichetta sul nucleo effettivo.

azienda


Baoji Hengtong Ht20V Sensore di pressione di silicio diffuso piezoresistivo differenziale 5
Domande e risposte

1.Q: Quali sono le caratteristiche dei vostri trasmettitori con sensore di pressione?
   A: Alta precisione, durata ed eccellenti prestazioni. Personalizzazione disponibile.

2.Q: Posso personalizzare specifiche speciali?
   A: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare esigenze specifiche. Forniamo servizi OEM e ODM

3.Q: Qual è la vostra capacità produttiva?
    A: I nostri impianti di produzione possono produrre fino a 30.000 trasmettitori con sensore di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala. Tuttavia, è consigliabile contattare in anticipo il nostro team di vendita per garantire una produzione e una programmazione delle consegne senza intoppi
.
4.Q: Qual è il periodo di consegna tipico?
    A: 5~8 giorni lavorativi per i modelli standard. I prodotti personalizzati possono variare.

5.Q: Come vengono valutati i prodotti? Sconti?
    A: Prezzi competitivi con sconti per ordini all'ingrosso o partner a lungo termine
.
6.Q: Qual è la garanzia dei vostri prodotti? E il servizio post-vendita?
    A: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione e il nostro servizio post-vendita risponderà alle vostre domande entro 24 ore, le istruzioni remote tramite rete PC sono sempre disponibili.
