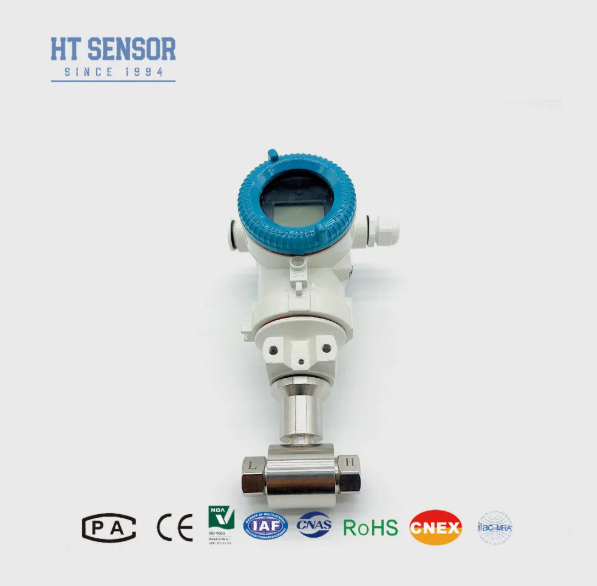

Trasmettitore di pressione differenziale LCD digitale in lega di alluminio con ponte Wheatstone per applicazioni industriali
Product Details
| Progetto: | Accetta personalizzato | Connessione: | M12*1 |
|---|---|---|---|
| Riempito di olio: | Olio siliconico | Parole chiave del prodotto: | sensori di pressione dell'aria per auto |
| Tipo di cablaggio: | Quattro fili | Tipo di struttura: | Trasmettitore di pressione di silicio diffuso |
| Foca: | EPDM, FPM, FKM | Fornitura: | 1.5 mA |
| Connessione di processo: | 1/2" NPT maschio | ||
| Evidenziare |
Trasmettitore di pressione differenziale in lega di alluminio,Sensore di pressione LCD digitale,Trasmettitore di pressione a silicio diffuso Wheatstone Bridge |
||
Product Description
Sensore di differenza di pressione del liquido Trasmettitore
BP93420DII Trasmettitore di pressione differenziale
Il trasmettitore di pressione differenziale BP93420DII utilizza un sensore di silicio piezoresistivo diffuso.il segnale di uscita del ponte Wheatstone mantiene una linearità eccellente con la differenza di pressione, che consente una misurazione precisa della pressione differenziale, ideale per la misurazione della pressione differenziale dei gas e dei liquidi nei settori petrolifero, chimico, energetico e idrologico.
- Costruzione in acciaio inossidabile per una progettazione compatta e un'installazione facile
- Compensamento rigoroso della temperatura e screening dell'invecchiamento garantiscono prestazioni stabili e affidabili
- Opzioni di interfaccia elettrica flessibile: collegamento a presa o cablaggio diretto
- Misurazione della pressione differenziale per gas e liquidi nelle condotte petrolifere, chimiche, elettriche e idrologiche
- Monitoraggio dei processi industriali nel settore petrolifero, chimico, metallurgico, della generazione di energia e dell'idrologia
- Misurazione della pressione della condotta e della camera del forno
| Intervallo di misura | 0-10KPa...~2MPa |
|---|---|
| Tipo di pressione | Pressione differenziale |
| Sovraccarico a un lato | ≤ 3 volte l'intervallo nominale |
| Pressione statica | Valore minimo compreso tra 5 volte l'intervallo nominale o 7 MPa |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | ±0,03% (tipico) ±0,05%FS (massimo) |
| Isteresi | ±0,03% (tipico) ±0,05%FS (massimo) |
| Stabilità a lungo termine | ± 0,5% F.S./anno ((≤ 200KPa) ± 0,2% F.S./anno ((> 200KPa) |
| Drift a temperatura zero | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Differenze di temperatura | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura di compensazione | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC, -10-70oC |
| Temperatura di funzionamento | -30°C~80°C |
| Temperatura di conservazione | -40°C~100°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Sicurezza intrinseca e resistenza alle esplosioni |
| Classificazione di protezione | Protezione IP65 |
| Peso | ~ 0,45 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
|---|---|---|
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili | |
| 0/1 ~ 5V 0.5 ~ 4.5V |
5VDC |
- Assicurare la compatibilità del mezzo misurato con le parti in contatto con il prodotto
- Installare un collettore a tre valvole tra il punto di misura e il trasmettitore per un funzionamento affidabile
- Interfacce di pressione di posizione orizzontali durante l'installazione per ridurre al minimo l'impatto sul luogo
- Indicare i requisiti speciali (vibrazione, impatto, EMI/RFI) al momento dell'ordine
| BP93420XX | Trasmettitore di pressione |
|---|---|
| Codice | Progetto di costruzione |
| DII | Trasmettitore di pressione differenziale |
| Intervallo di misura | 0-10KPa...~2MPa |
| Codice | Fornitore di energia |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Altri |
| Codice | Segnale di uscita |
| S1 | 4~20mADC |
| S5 | 0~20mADC |
| S2 | 1 ~ 5VDC |
| S6 | 0~10VDC |
| S3 | 0~5VDC |
| S7 | 0.5~4.5VDC |
| S4 | 0~10mADC |
| Codice | Connessione a pressione |
| J1 | M20×1,5 maschio |
| J2 | G1/2 Maschio |
| J3 | G1/4 Maschio |
| J4 | 1/2 NPT maschio |
| J5 | Altri |
| Codice | Connessione elettrica |
| B1 | Hirschmann |
| B2 | PG7 Plug |
| B3 | Uscita del cavo sigillato |
| B4 | Altri |
| Codice | Tipo di pressione |
| D | Pressione differenziale |
