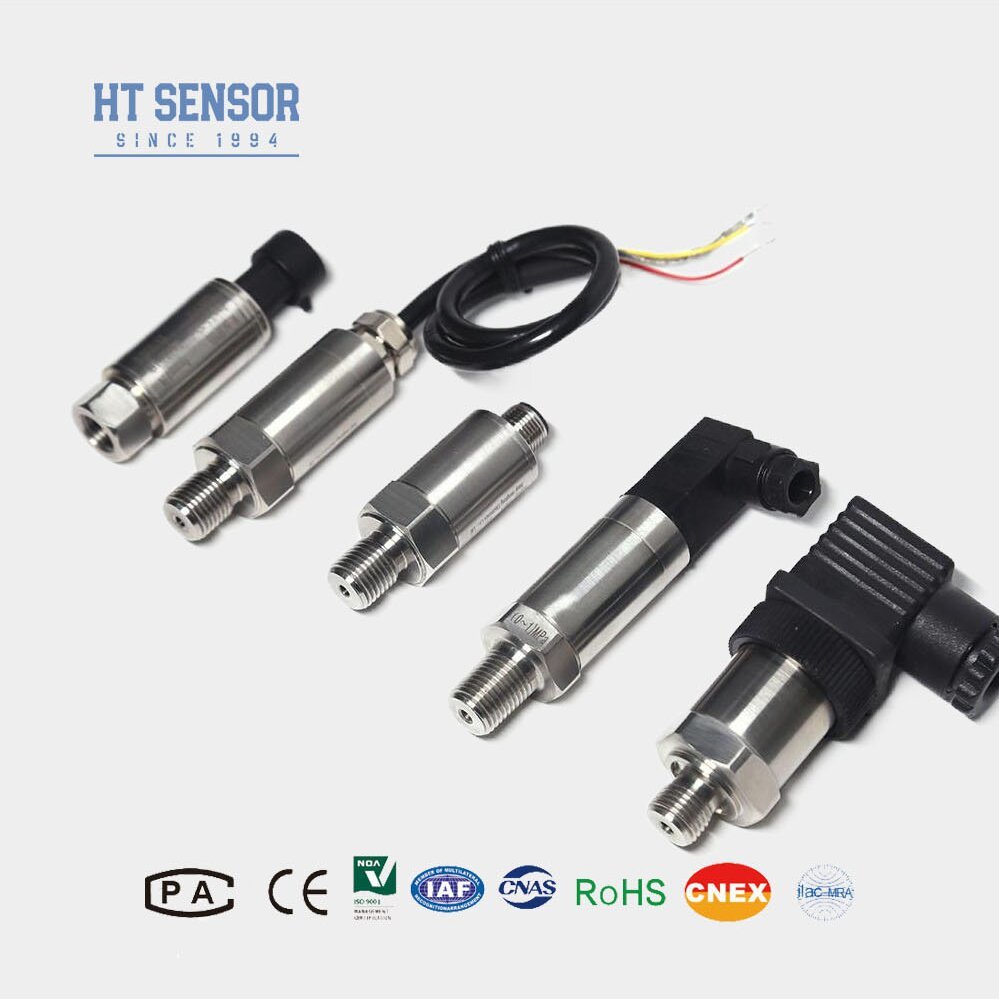

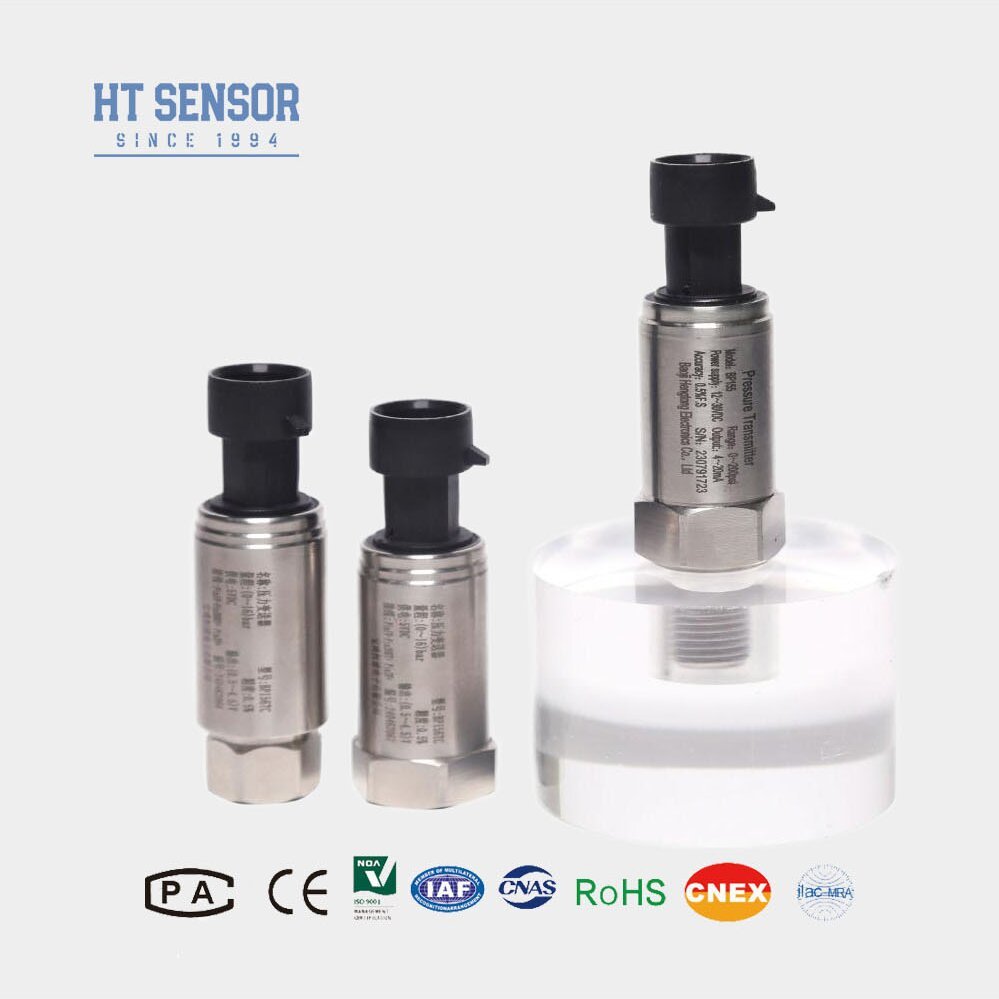

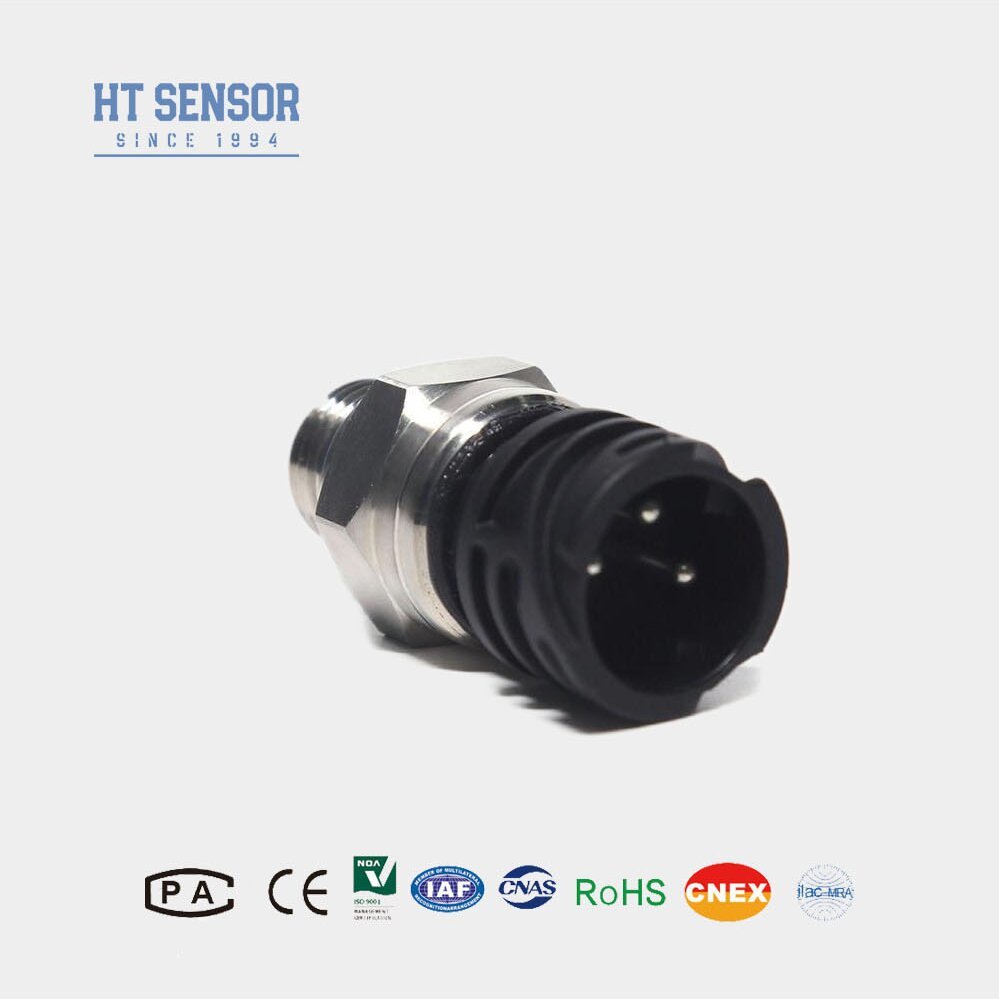

BP155 4-20mA Sensore di pressione 0.25% Precisione IP65 316L Acciaio inossidabile
Dettagli del prodotto
| Modello n.: | BP155 | Misurazione mezzo: | Gas |
|---|---|---|---|
| Grado di precisione: | 0,25% | Intervallo di pressione: | 0kpa~10kpa...5MPa |
| Valutazione IP: | IP65 | Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata |
| Materiale abitativo: | 316l | Stabilità a lungo termine: | 00,1% F.S./anno |
| Materiale diaframma: | 316l | Temperatura operativa: | -20ºC ~ 80ºC |
| Temperatura di conservazione: | -40ºC ~ 120ºC | Segnale di uscita: | 4 ~ 20Ma |
| Tensione di alimentazione: | 12 ~ 30VDC | Risposta di frequenza: | 2.4kHz |
| Resistenza all'isolamento: | 100 mΩ 100vdc | ||
| Evidenziare |
Sensore di pressione 4-20mA con accuratezza dello 0,25%,Sensore di pressione in acciaio inossidabile IP65 |
||
Descrizione del prodotto
Il trasmettitore di pressione BP155 è una soluzione economica specificamente progettata per compressori d'aria e apparecchiature di refrigerazione. Incorporando la tecnologia più recente, presenta un circuito di trasmettitore ad alte prestazioni sviluppato internamente. Questo trasmettitore compatto offre una forte resistenza all'umidità e eccellenti capacità di interferenza anti-elettromagnetica. Rigorosi processi di test e di selezione dell'invecchiamento per componenti e prodotti finiti garantiscono prestazioni stabili e affidabili.
- Ampio intervallo di misurazione con struttura in acciaio inossidabile e diverse opzioni di interfaccia di pressione
- Design compatto e leggero per una facile installazione
- Impostazioni zero regolabili e su vasta scala
- Misurazione ad alta precisione con tutta la costruzione in acciaio inossidabile
- Misurazione della pressione di gas e liquidi non corrosivi (acciaio inossidabile a 316 litri)
- Applicazioni del settore marino e dell'aviazione
- Processi industriali tra cui petrolio, chimica, metallurgia, generazione di energia e idrologia
- Sistemi di controllo idraulico e pneumatico
| Intervallo di misurazione | 0kpa ~ 10kpa… 5MPA |
| Tipo di pressione | Pressione di misurazione, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte dell'intervallo nominale |
| Precisione @ 25ºC | ± 0,25% (tipico) ± 0,5% (massimo) |
| Ripetibilità e isteresi | 0,02%fs (tip.) 0,05%fs (max.) |
| Stabilità a lungo termine | ± 0,1%fs/anno (tip.) ± 0,2%fs/anno (max.) |
| Deriva della temperatura del punto zero | ± 0,02%fs/ºC (≤100kpA) ± 0,01%fs/ºC (> 100KPA) |
| Deriva della temperatura su vasta scala | ± 0,02%fs/ºC (≤100kpA) ± 0,01%fs/ºC (> 100KPA) |
| Risposta di frequenza | 2,4 kHz |
| Temperatura di compensazione | 0-70ºC (≤10MPa, personalizzabile) |
| Temperatura operativa | -20ºC ~ 80ºC |
| Temperatura di conservazione | -40ºC ~ 120ºC |
| Vibrazione | 10G, 55Hz ~ 2KHz |
| Materiale abitativo | 304.316l |
| Materiale diaframma | 316l |
| Resistenza all'isolamento | 100 mΩ 100vdc |
| Valutazione della protezione | IP65 |
| Sigillo o-ring | Gomma fluoro |
| Segnale di uscita | Tensione di alimentazione | Tipo di output |
|---|---|---|
| 4 ~ 20Ma | 12 ~ 30vdc | 2/3/4 filo |
| 0 ~ 10/20Ma | 3 filo | |
| 0/1 ~ 5V 0/1 ~ 10V 0,5 ~ 4,5 V. |
5vdc |
- Garantire la media compatibilità con le parti di contatto del prodotto
- I modelli a prova di esplosione escludono le teste di visualizzazione digitale
- Per i modelli di visualizzazione LCD/LED, l'alimentazione deve essere ≥20 VDC
- Installare i dispositivi di protezione da fulmini e assicurarsi una messa a terra adeguata
- Per temperature inferiori a -20 ° C, specificare il sigillo O -ring EPDM
- Lunghezza del cavo predefinito: 1,5 m (materiale in polietilene)
- Specificare requisiti speciali (vibrazione, EMI, ecc.) Quando si ordina
| Guida all'ordine | |||||||||
| BP15X | Trasmettitore di pressione | ||||||||
| Codice | Costruzione del contorno | ||||||||
| 5 | Plug Packard | 6 | M12*1 CONNETOR | ||||||
| 7 | Mini connettore DIN | 8 | Connettore Hirschmann | ||||||
| Intervallo di misurazione | 0kpa ～ 10kpa… 10MPA | ||||||||
|
(0-x) KPA o MPA |
X: indica l'intervallo di misurazione effettiva | ||||||||
| Codice | Alimentazione elettrica | ||||||||
| D1 | 24vdc | ||||||||
| D2 | 5vdc | ||||||||
| D3 | Altro | ||||||||
| Codice | Segnale di uscita | ||||||||
| S1 | 4 ～ 20MADC | S5 | 0 ～ 20MADC | ||||||
| S2 | 1 ～ 5VDC | S6 | 0 ～ 10vdc | ||||||
| S3 | 0 ～ 5VDC | S7 | 0,5 ～ 4,5 VDC | ||||||
| S4 | 0 ～ 10MADC | ||||||||
| Codice | Collegamento della pressione | ||||||||
| J1 | G1/4 | ||||||||
| J2 | G1/8 | ||||||||
| J3 | 1/4 npt | ||||||||
| J4 | 1/8npt | ||||||||
| J5 | 7/16-20unf | ||||||||
| Codice | Tipo di pressione | ||||||||
| G | Pressione di calibro | ||||||||
| UN | Pressione assoluta | ||||||||
| S | Pressione di riferimento sigillata | ||||||||
