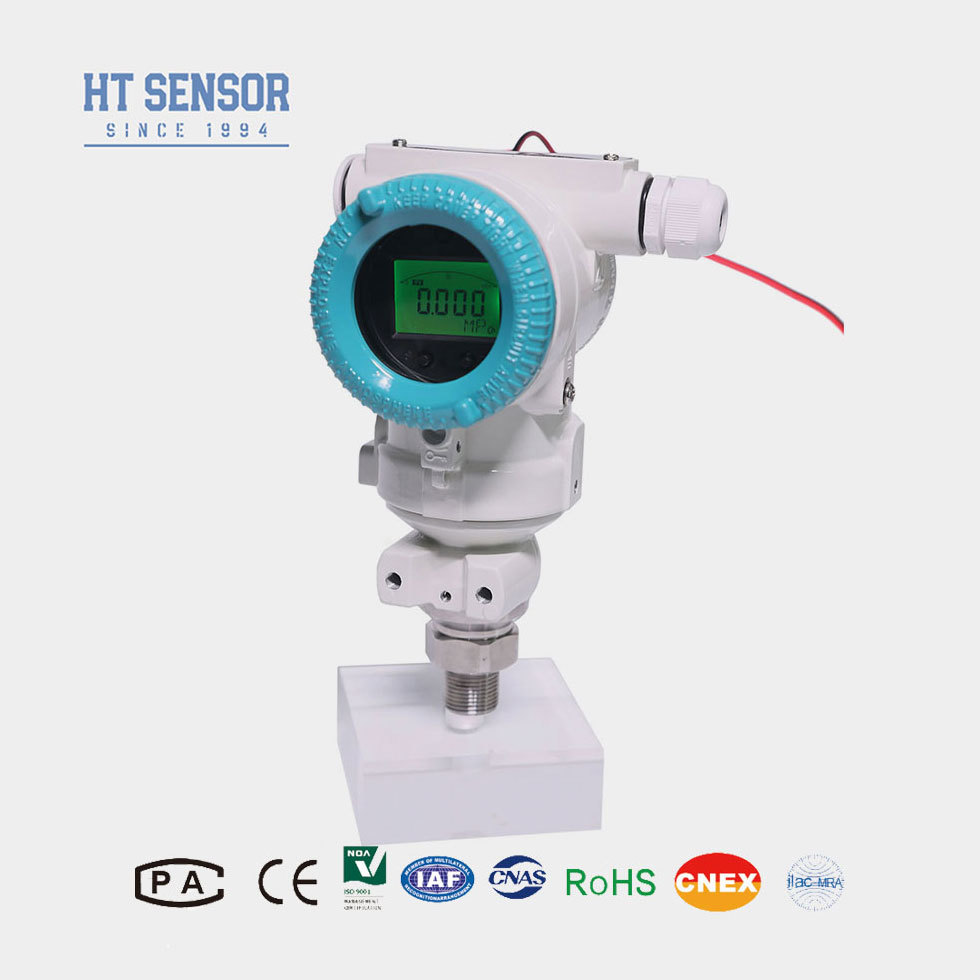

BP93420-III Trasmettitore di pressione digitale 0-100MPa IP65
Product Details
| Modello n.: | BP93420-III | Misurazione mezzo: | Liquido |
|---|---|---|---|
| Grado di precisione: | 0,5% | Intervallo di pressione: | - 100kpa... 0kpa ~ 10kpa... 100MPa |
| Valutazione IP: | IP65 | Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata |
| Materiale abitativo: | 316l | Risposta di frequenza: | 2.4kHz |
| Peso: | ~ 1,2 kg | Sovraccarico: | ≤ 1,5 volte dell'intervallo nominale |
| Precisione @ 25ºC: | ± 0,25% (tipico) ± 0,5% (massimo) | Stabilità a lungo termine: | ± 0,1%fs/anno (tipico) ± 0,2%fs/anno (massimo) |
| Temperatura operativa: | -20ºC ~ 80ºC | Temperatura di conservazione: | -40ºC ~ 120ºC |
| Resistenza all'isolamento: | 100 mΩ 100vdc | ||
| Evidenziare |
Trasmettitore di pressione digitale 0-100MPa,Sensore di pressione industriale IP65,trasmettitore di pressione con garanzia |
||
Product Description
Il trasmettitore di pressione BP93420III utilizza per la misurazione del segnale la tecnologia del nucleo riempito di olio di isolamento piezoresistivo in silicio della serie HT.Il circuito di elaborazione del segnale converte i segnali dei sensori in segnali di uscita standardTest rigorosi e screening dell'invecchiamento dei componenti garantiscono prestazioni stabili e affidabili con una forte capacità anti-interferenza.
- Ampia gamma di misura con opzioni multiple di interfaccia di pressione e protezione IP65
- Segnali di uscita regolabili con capacità di visualizzazione
- Punto zero e regolazione della scala completa
- Core di sensore di pressione piezorisistivo in silicio diffuso ad alta precisione
- Misurazione dei gas e dei liquidi non corrosivi nei sistemi in acciaio inossidabile 316L
- Industria petrolifera, chimica, metallurgica, energetica e idrologica
- Misurazione della pressione in ambienti industriali esterni difficili
- Sistemi di controllo idraulici e pneumatici
| Parametro | Specificità |
|---|---|
| Intervallo di misura | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità | ≤ ± 0,1%FS |
| Isteresi | ≤ ± 0,1%FS |
| Stabilità a lungo termine | ± 0,1% F.S./anno ((tipico) ± 0,2% F.S./anno ((massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | Alumini fuso |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex db IIC T6 Gb |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~1,2 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
|---|---|---|
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili | |
| 0/1 ~ 5V 0/1 ~ 10V 0.5 ~ 4.5V | 5VDC | |
| Protocollo di comunicazione RS485 | 3.6 ~ 30V / batteria | 4 fili |
- Assicurare una compatibilità media con le parti in contatto con il prodotto
- I modelli a prova di esplosione escludono le testate di visualizzazione digitale
- I trasmettitori con display LCD/LED richiedono un alimentatore ≥ 20VDC
- Installare dispositivi di protezione da fulmini e assicurare una corretta messa a terra
- Per temperature inferiori a -20oC, specificare i sigilli EPDM O-ring
- Lunghezza predefinita del cavo: 1,5 m (materiale di polietilene)
- Indicare i requisiti speciali (vibrazione, EMI/RFI, ecc.) negli ordini
| Codice | Progetto di costruzione |
|---|---|
| IB | Trasmettitore di pressione generale |
| IX | Visualizzazione del trasmettitore di pressione |
| IE | Trasmettitore di pressione per l'aviazione resistente agli urti |
| IIC/III | Trasmettitore di pressione industriale generale/display |
| Se | Trasmettitore di pressione a prova di umidità |
| IIE/IIIE | Trasmettitore di pressione generale/display |
| IN | Trasmettitore di pressione dedicato per aria condizionata |
| IC | Trasmettitore ad alta pressione a temperatura |
| QI/QIT | Grandi diaframmi/trasmettitori ad alta temperatura |
Intervallo di misura:- 100kPa... 0kPa ~ 35kPa...3.5MPa (0-X)Kpa o MPa (la X indica il range di misurazione effettivo)
| Codice | Fornitore di energia |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | Altri |
| Codice | Segnale di uscita |
|---|---|
| S1 | 4~20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| Codice | Connessione a pressione |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | Altri |
| Codice | Connessione elettrica |
|---|---|
| B1 | Hirschmann |
| B2 | PG7 Plug |
| B3 | Uscita del cavo sigillato |
| B4 | 2088 Casing industriali |
| B5 | 2088 Casing industriali con display |
| B6 | Altri |
| Codice | Tipo di pressione |
|---|---|
| G | Pressione di misura |
| A | Pressione assoluta |
| S | Pressione di riferimento sigillata |
