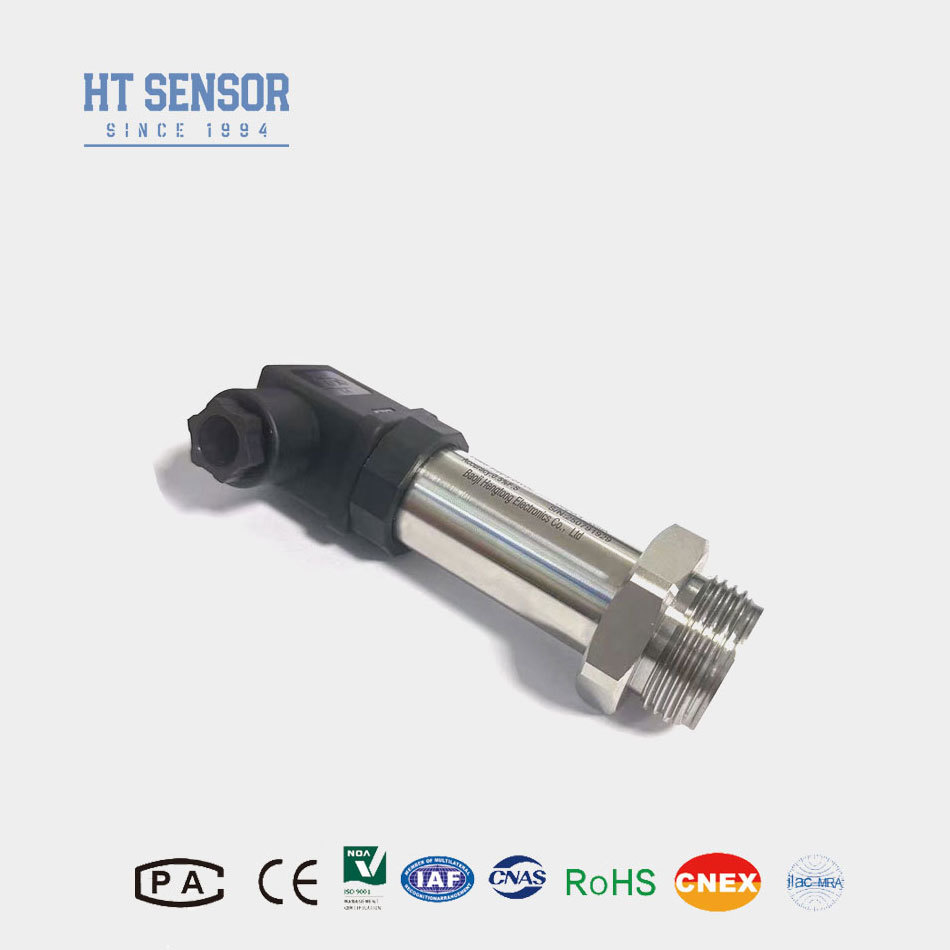

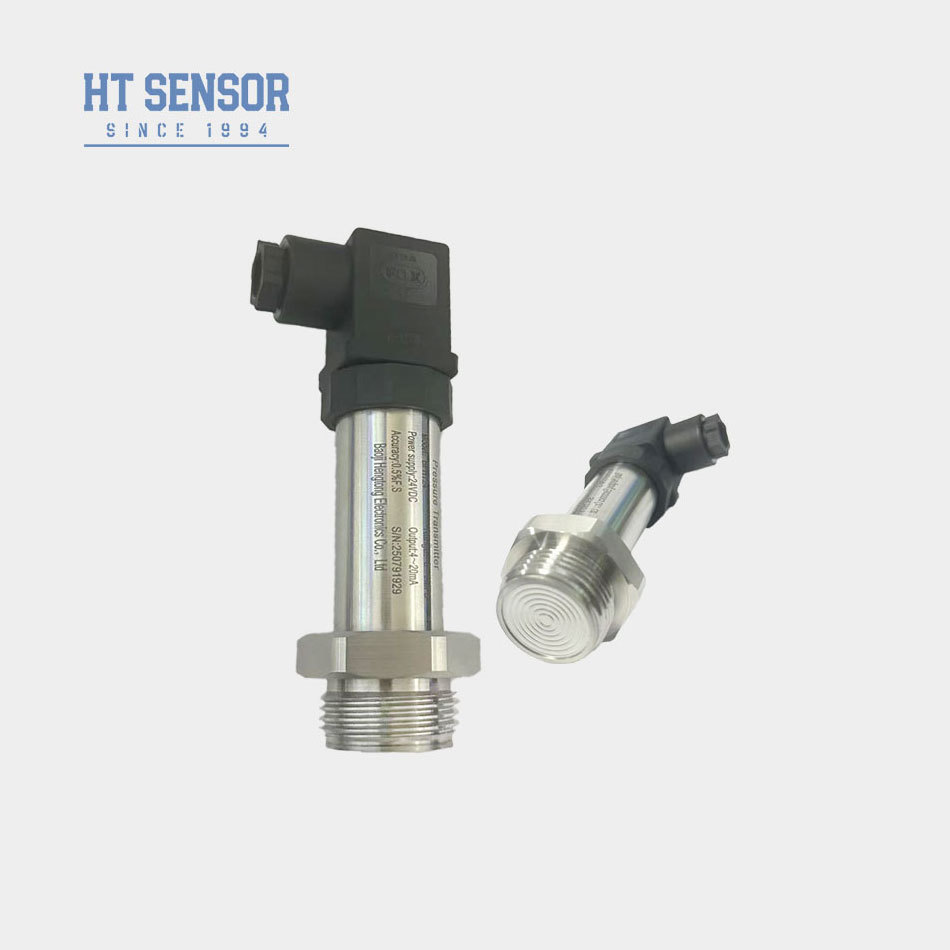

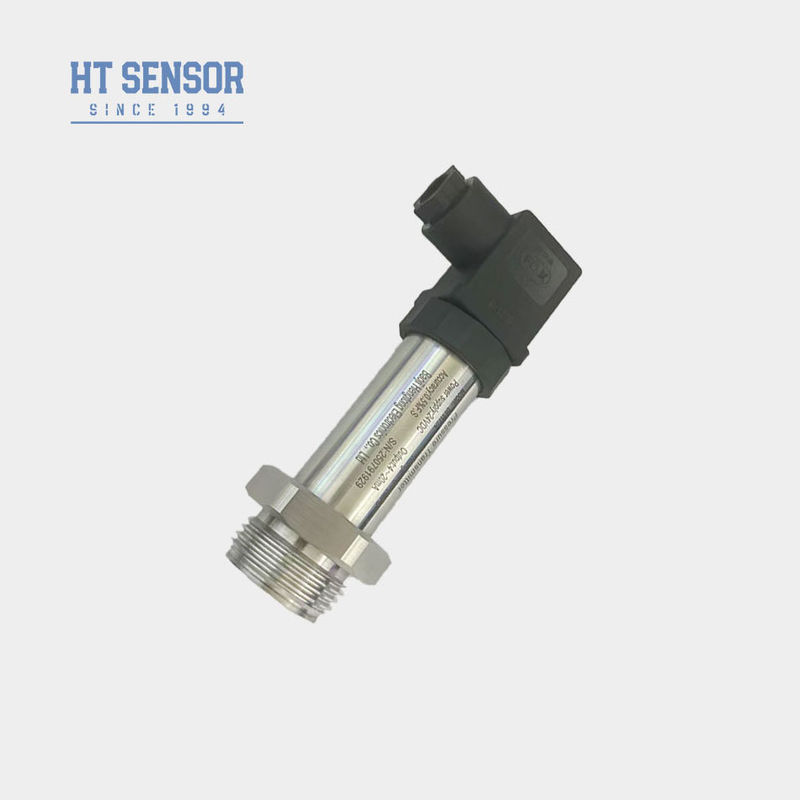

G1 Trasduttore di pressione a membrana a filo Membrana in silicone Sensore di pressione
Product Details
| Modello n.: | BPHT241 | Personalizzato: | Personalizzato |
|---|---|---|---|
| Valutazione della protezione: | IP65 | Peso: | ~ 0,3 kg |
| Materiale abitativo: | 316L o 304SS | Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata |
| Pacchetto di trasporto: | Imballaggio standard per l'esportazione con cartone | Specifiche: | Sensore di pressione in silicio |
| Origine: | Baoji, Cina | Codice HS: | 9026201090 |
| Tipo di struttura: | Trasmettitore di pressione di silicio diffuso | Misurazione mezzo: | Aria e liquido |
| Grado di precisione: | 0,5% | Intervallo di pressione: | -100kpa ... 0kpa ~ 35kpa ... 20mp |
| Filo: | G1 | ||
| Evidenziare |
flush diaphragm pressure transducer,silicon diaphragm pressure sensor,G1 pressure sensor with warranty |
||
Product Description
Trasmettitore di pressione a membrana affacciata BPHT241
Introduzione:
Il trasmettitore di pressione a membrana affacciata BPHT241 utilizza il nucleo isolato a resistenza di pressione in silicio a membrana affacciata grande serie HT come elemento di misurazione del segnale. Il circuito di elaborazione del segnale si trova all'interno di un alloggiamento in acciaio inossidabile, convertendo il segnale del sensore in un segnale di uscita standard. Questo trasmettitore di pressione viene utilizzato principalmente in luoghi in cui sono richieste elevate condizioni igieniche, garantendo misurazioni di pressione affidabili e accurate in ambienti igienici.
Caratteristiche del prodotto:
1. Interfaccia di pressione G1
2. Progettato per applicazioni igieniche per prevenire l'incrostazione del mezzo
3. Alta precisione con una struttura interamente in acciaio inossidabile
4. Facile da pulire.
Applicazioni:
1. Adatto per la misurazione di gas e liquidi non corrosivi con 316L
2. Ideale per la protezione ambientale e le industrie chimiche
3. Utilizzato nelle industrie navali e aeronautiche
4. Adatto per l'uso nelle industrie mediche, biofarmaceutiche e igienico-alimentari industrie.
| Parametri di prestazione | |
| Campo di misura | 0~35Kpa…~20MPa |
| Tipo di pressione | Pressione manometrica, Pressione assoluta, Pressione sigillata |
| Sovraccarico | ≤ 1,5 volte il campo nominale |
| Precisione @ 25ºC | ±0,25% (Tipico) ±0,5% (Massimo) |
| Ripetibilità | 0,1%FS |
| Isteresi | 0,1%FS |
| Stabilità a lungo termine | ±0,1%F.S/Anno (Tipico) ±0,2%F.S/Anno (Massimo) |
| Deriva termica del punto zero | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Deriva termica a fondo scala | ±0,02%F.S/ºC(≤100KPa) ±0,01%F.S/ºC(>100KPa) |
| Risposta in frequenza | 2,4Khz |
| Compensazione della temperatura | -20-70ºC(≤10mpa, personalizzabile) |
| Temperatura di esercizio | -20ºC~80ºC |
| Temperatura di stoccaggio | -40ºC~120ºC |
| Vibrazione | 10g,55Hz ~ 2kHz |
| Materiale dell'alloggiamento | 304,316L |
| Materiale del diaframma | 316L |
| Resistenza di isolamento | 100MΩ 100VDC |
| Grado di protezione antideflagrante | Ex db IIC T6 Gb |
| Grado di protezione | IP65 |
| Guarnizione O-Ring | Gomma fluorurata |
| Peso | ~0,25kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4~20mA | 12~30VDC | 2/3/4 fili |
| 0~10/20mA | 3 fili |
|
| 0/1~5V | ||
| 0/1~10V | ||
| 0,5~4,5V | 5VDC | |
| Protocollo di comunicazione RS485 | 3,6~30V / Batteria | 4 fili |
| Esempi di selezione |
| Suggerimenti per l'ordine |
1. Quando si seleziona il prodotto, assicurarsi che il mezzo da misurare sia compatibile con le parti a contatto del prodotto.
2. Al momento dell'ordine, si prega di notare che i prodotti di tipo antideflagrante non includono le testine con display digitale.
3. Quando si ordinano trasmettitori con una testina con display LCD o LED, l'alimentazione per il trasmettitore non deve essere inferiore a 20VDC.
4. Per garantire un funzionamento affidabile del prodotto, si consiglia agli utenti di installare dispositivi di protezione contro i fulmini in loco e di garantire che il prodotto e l'alimentazione siano collegati a terra in modo affidabile.
5. L'intervallo di temperatura di esercizio nominale della guarnizione O-ring in gomma fluorurata è da -20ºC a 250ºC. Quando la temperatura di esercizio del prodotto è inferiore a -20ºC, è necessario scegliere una guarnizione O-ring in EPDM.
6. La lunghezza del cavo predefinita è di 1,5 m, disponibile in tre materiali. Se non specificato, verrà fornito con materiale in cavo di polietilene. Se si desidera un materiale del cavo diverso, si prega di specificarlo nell'ordine.
7. Per esigenze particolari come forti vibrazioni, forza d'urto istantanea, forti interferenze elettromagnetiche o a radiofrequenza, si prega di informare la nostra azienda e di specificarle nell'ordine.
