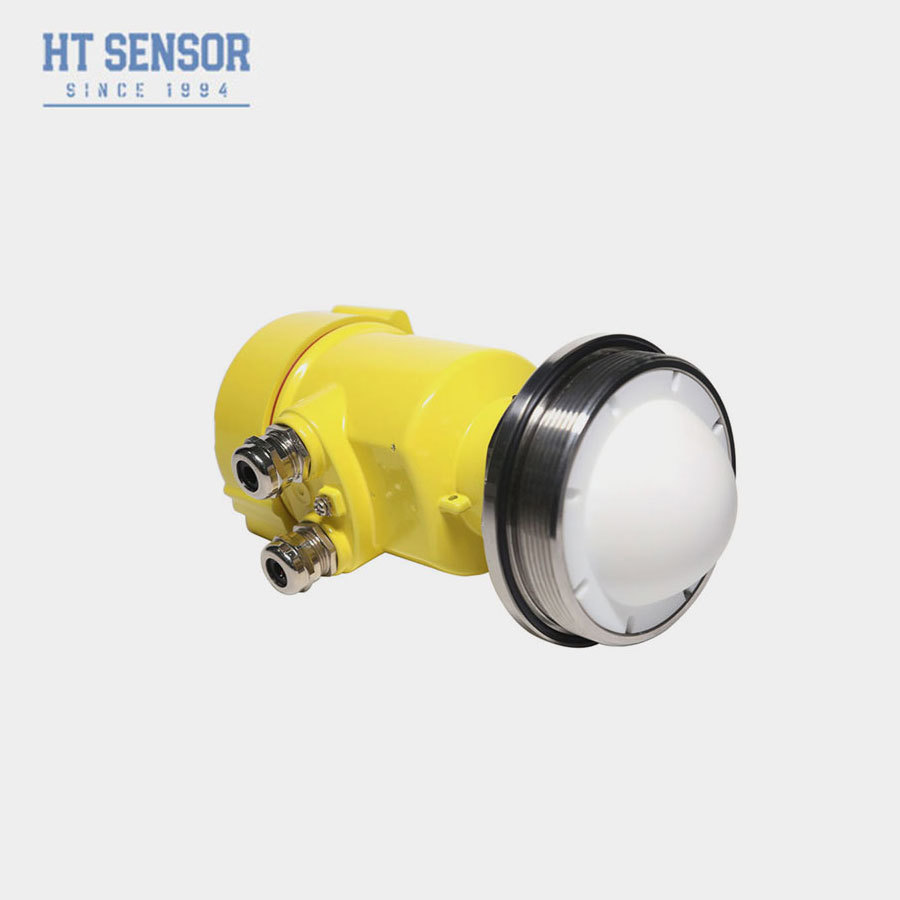

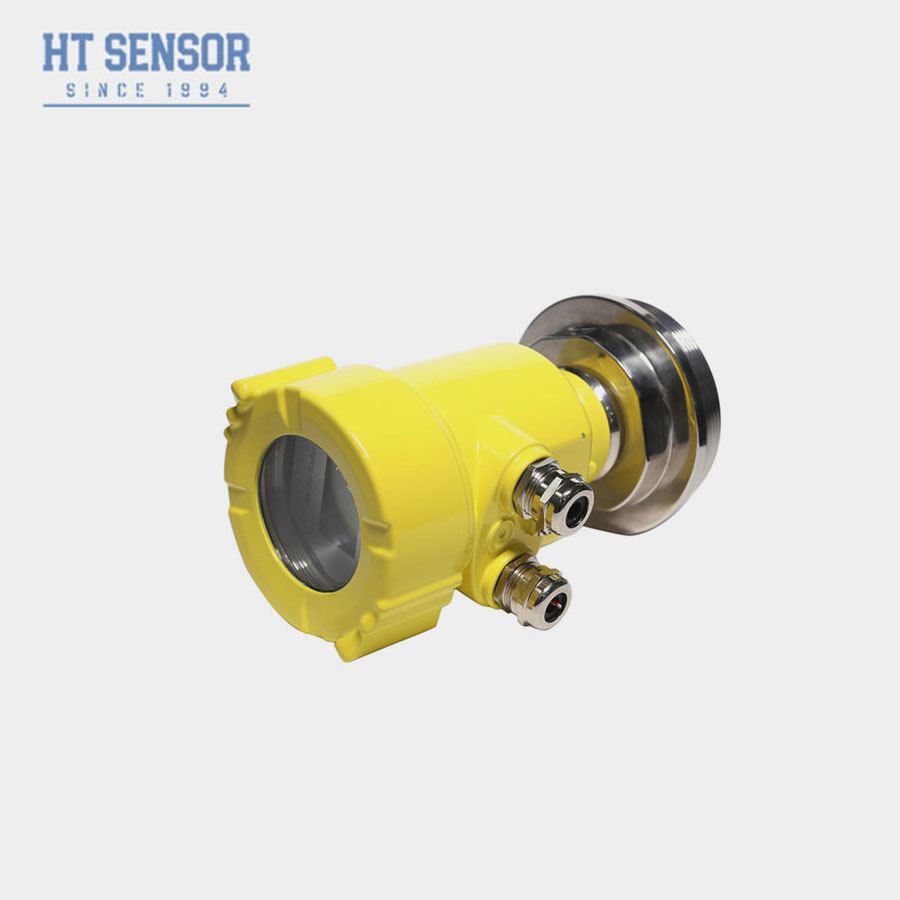

Misuratore di livello radar 80G

La produzione comprende:

I prodotti radar FMCW (Frequency Modulated Continuous Wave) a 76-81 GHz supportano applicazioni sia a quattro fili che a due fili.e il punto cieco è piccolo come 10 cm. A causa della sua frequenza di funzionamento più elevata e della sua lunghezza d'onda più breve, è particolarmente adatto per applicazioni solide.offre vantaggi unici in ambienti ad elevata polvere e temperature estreme (fino a +200°C)Lo strumento fornisce opzioni di montaggio a flange o a filo, rendendo l'installazione semplice e conveniente.

Vantaggi:

Sulla base del chip RF CMOS a onde millimetriche sviluppato in proprio, è stata realizzata un'architettura RF più compatta, un SNR più elevato e una zona cieca più piccola.

La larghezza di banda di lavoro a 5 GHz consente al prodotto di avere una risoluzione di misurazione e una precisione di misurazione più elevate.

L'angolo più stretto del fascio di antenna è di 3°, l'interferenza nell'ambiente di installazione ha meno impatto sullo strumento e l'installazione è più comoda.

La lunghezza d'onda più breve ha migliori caratteristiche di riflessione sulla superficie solida, quindi non è necessario utilizzare una speciale flange universale per la mira.

Supporta il debugging Bluetooth del telefono cellulare per facilitare il lavoro di manutenzione del personale sul campo.

Tecnico:

Installazione:

Nel caso dell'installazione si devono prestare due attenzioni: puntare al livello del materiale di destinazione e cercare di garantire l'incidenza verticale del livello del materiale; evitare il falso eco.Cfr. le seguenti condizioni di lavoro tipiche.

Assicurarsi che non ci siano ostacoli all'interno del raggio della trave, come scale e gradini.

Disegno schematico della posizione di installazione dello strumento

Lo strumento deve essere installato a almeno 20 cm dalla parete del contenitore, altrimenti è probabile che produca letture errate

Installare almeno 20 cm dalla parete del contenitore

L'installazione dello strumento deve garantire che il fascio di antenna eviti la porta di alimentazione, come indicato nella figura

Il raggio dell'antenna evita la porta di alimentazione

Il contenitore conico deve garantire che il fascio sia diretto direttamente verso il fondo del serbatoio, altrimenti i risultati delle misurazioni sul fondo del serbatoio potrebbero essere imprecisi

Il serbatoio conico deve garantire che il fascio sia diretto direttamente verso il fondo del serbatoio.
