19mm Mini 4-20mA Sensore di pressione di uscita per il trasmettitore OEM
Product Details
| Origine: | Baoji, Cina | Tipo di filo: | L'OEM ha personalizzato |
|---|---|---|---|
| Distanza: | 0-10kpa~60mpa | Temperatura della compensazione: | -10~70℃ |
| Potenza: | 5Vdc / 12-32Vdc | Prodotto: | 0.5-4.5VDC /4-20mA /0-10VDC e così via |
| Specificità: | 19 mm o OEM | Stabilità: | ± 0,1% F.S./anno |
| Codice S.A.: | 9026209090 | Accuray: | 00,5% |
| Evidenziare |
19mm mini 4-20mA pressure sensor,silicon pressure sensor for OEM,4-20mA output pressure transmitter |
||
Product Description

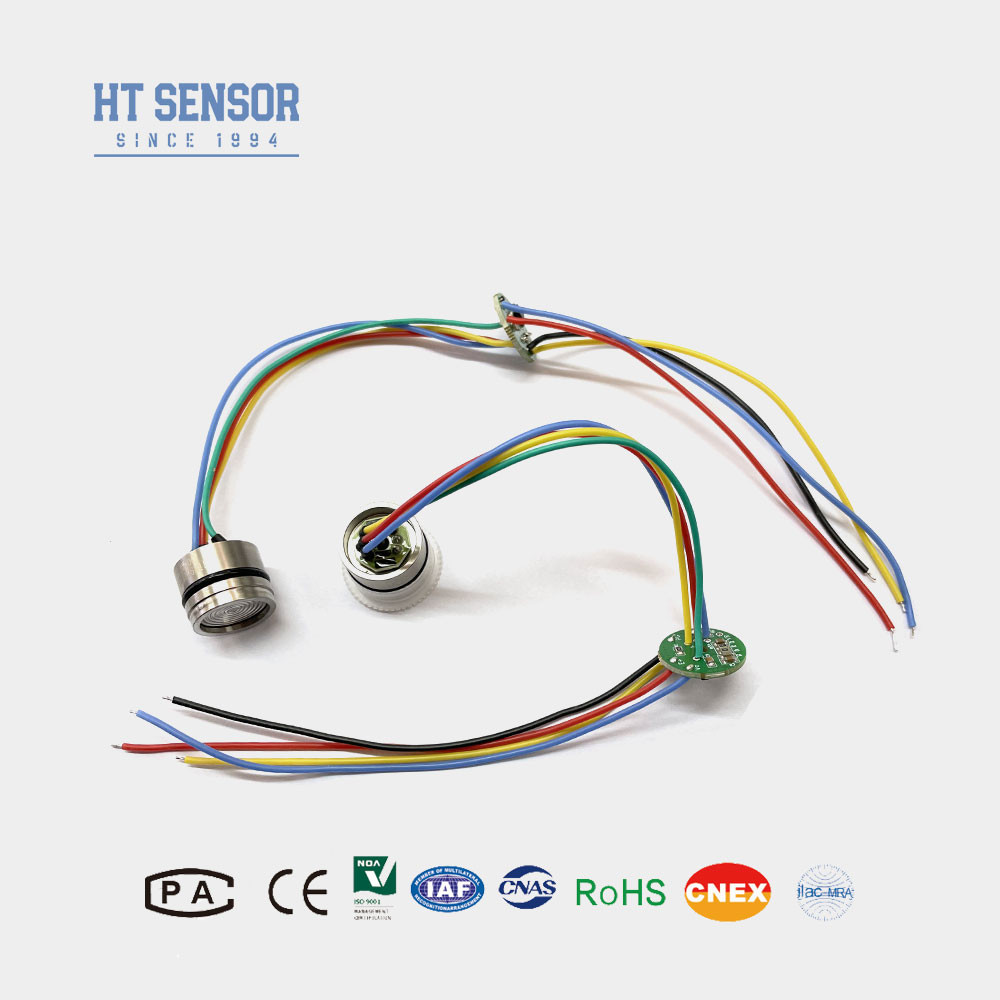

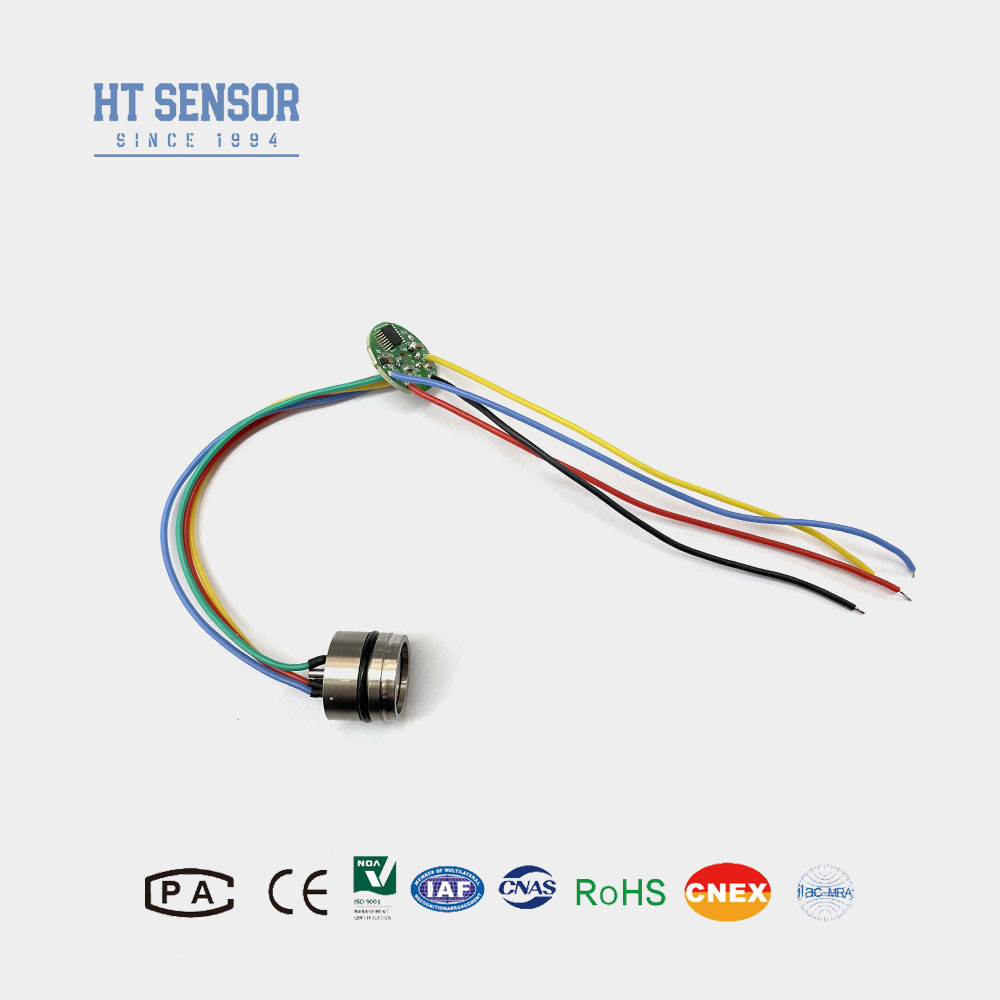

19mm Mini 4-20mA Sensore di pressione di uscita per il trasmettitore OEM
HT19-4-20 Sensore di pressione
Introduzione del sensore di pressione in silicio:
HT19-4-20 Sensore di pressione piezoresistivo al silicio
Il HT19-4-20 è un sensore di pressione piezoresistivo ad alta stabilità dotato di un elemento di rilevamento in silicio diffuso di precisione.Misura con precisione la pressione del liquido e del gas trasmettendo la forza attraverso un diaframma di silicio e isolando il mezzo tramite un diaframma di isolamento riempito di olio di silicio.
Equipaggiato con un circuito di amplificazione sofisticato, fornisce un0.5·4.5VDC o 4·20mA di uscitaIl suo design robusto e la sua versatilità lo rendono ideale per applicazioni quali:compressori d'aria, sistemi di refrigerazione e apparecchiature HVAC.
Caratteristiche chiave:
- Alta stabilità a lungo termine
- Isolamento dei media per ambienti corrosivi o sensibili
- Segnali di uscita standard del settore
- Performance affidabili in applicazioni industriali impegnative
Applicazioni del sensore di pressione in silicio:
- Adatto per misurare la pressione di gas e liquidi non corrosivi con compatibilità in acciaio inossidabile 316L.
- Applicato in vari siti di processo industriale, tra cui petrolio, chimica, metallurgia, energia e idrologia
- Utilizzato nelle industrie marittime e aeronautiche.
- Adatti a sistemi di controllo idraulici e pneumatici
- Utilizzato nelle applicazioni di controllo dei processi.
| Parametri delle prestazioni | |
| Intervallo di misura | - 100kPa... 0kPa 10kPa... 100MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25°C | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi | 0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine | ± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Parametri delle prestazioni (continuato) | |
| Drift di temperatura del punto zero | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Temperatura di compensazione | 0-70°C ((≤10MPa, personalizzabile) |
| Temperatura di funzionamento | 0°C~70°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10g,55Hz 2kHz |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Peso | 30 g |
Construzione del sensore di pressione in silicio:
| Prodotto | Potenza | Prodotto |
| 0.5·4.5V 4-20mA | 5VDC / 12-32Vdc |
3 fili / 2 fili |
| Suggerimenti per ordinare |
-
HT19-4-20 Linee guida per l'assemblaggio e la manipolazione del sensore di pressione
-
Adattabile al nucleo
-
Assicurare il corretto allineamento tra il nucleo e l'alloggiamento del trasmettitore per mantenere l'étanchità richiesta.
-
-
Assemblea abitativa
-
Mantenere l'allineamento verticale dell'alloggiamento durante il montaggio.
-
Applicare una pressione uniforme per evitare blocchi o danni alla piastra di compensazione.
-
-
Compatibilità materiale
-
Se il mezzo misurato è incompatibile con ildi larghezza superiore a 50 mm, specificare quando si ordinano soluzioni personalizzate.
-
-
Protezione del diaframma
-
Evitare il contatto con mani o oggetti taglienti per evitare deformazioni o forature del diaframma sensore.
-
-
Ventilazione del nucleo di misura della pressione
-
Mantenere la porta di pressione aperta all'atmosfera.
-
Impedire all'umidità, al vapore o a sostanze corrosive di entrare nella camera a pressione negativa.
-
-
Modifiche del piombo
-
Riferimento aletichetta di base effettivaper il cablaggio corretto in caso di alterazione dei condotti dei perni.
-
| Società |
| Domande e risposte |
R: Alta precisione, durata e prestazioni eccellenti.
2.D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare le esigenze specifiche.
3.Q: Qual è la vostra capacità produttiva?
R: I nostri impianti di produzione possono produrre fino a 30.000 trasmettitori di sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna.
4.Q: Qual è il periodo di consegna tipico?
R: 5-8 giorni lavorativi per i modelli standard.
5.Q: Come sono i prezzi dei prodotti?
A: Prezzi competitivi con sconti per ordini di grandi quantità o partner a lungo termine.
.
6.Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
R: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà alle vostre domande entro 24 ore, l'istruzione remota tramite rete PC è sempre disponibile.
