Sensore di pressione di silicio diffuso da 19 mm Sensore di pressione pieoresistivo
Introduzione del sensore di pressione in silicio:

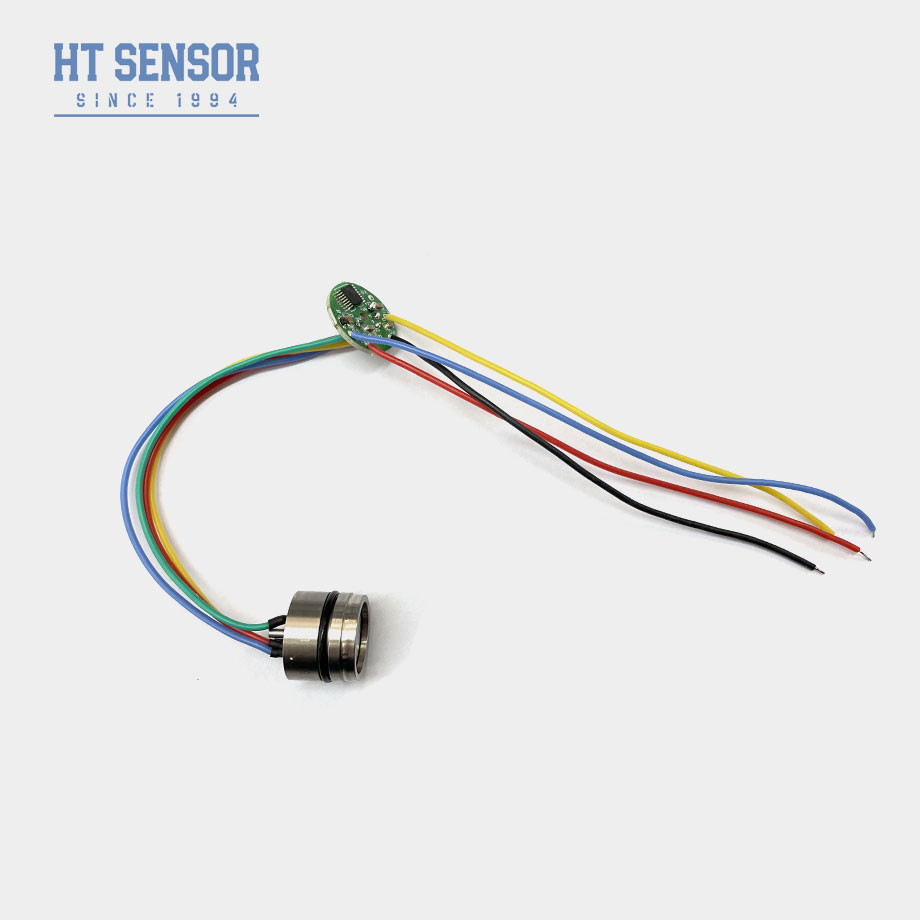

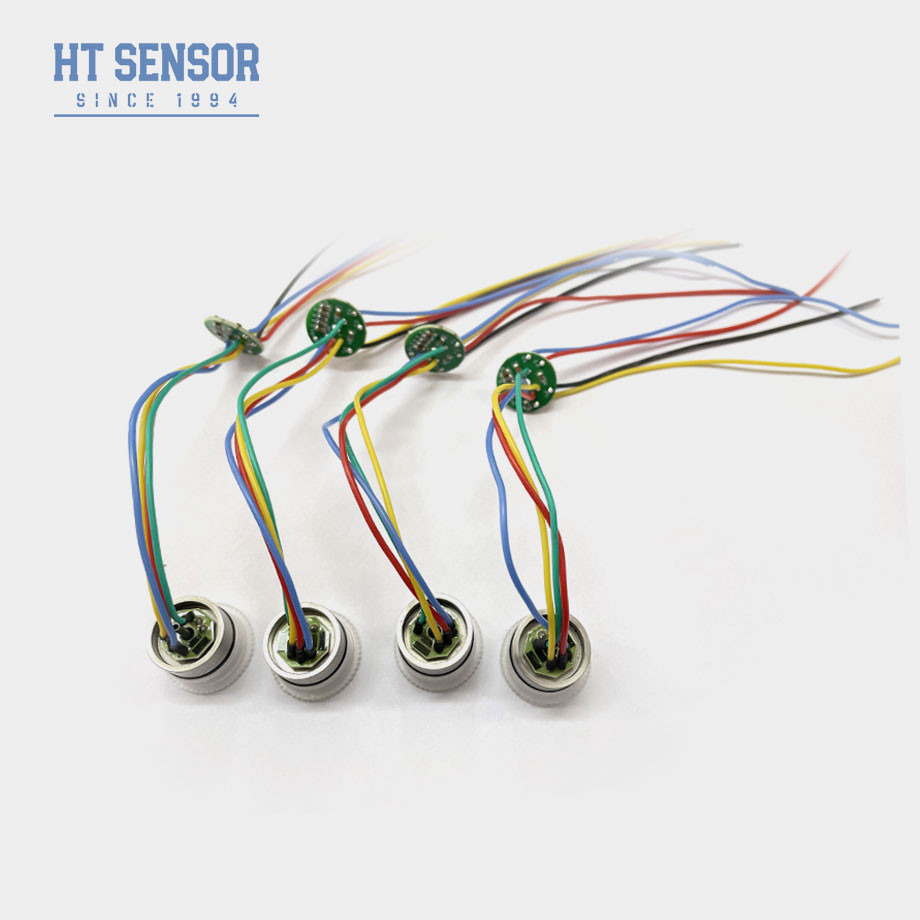

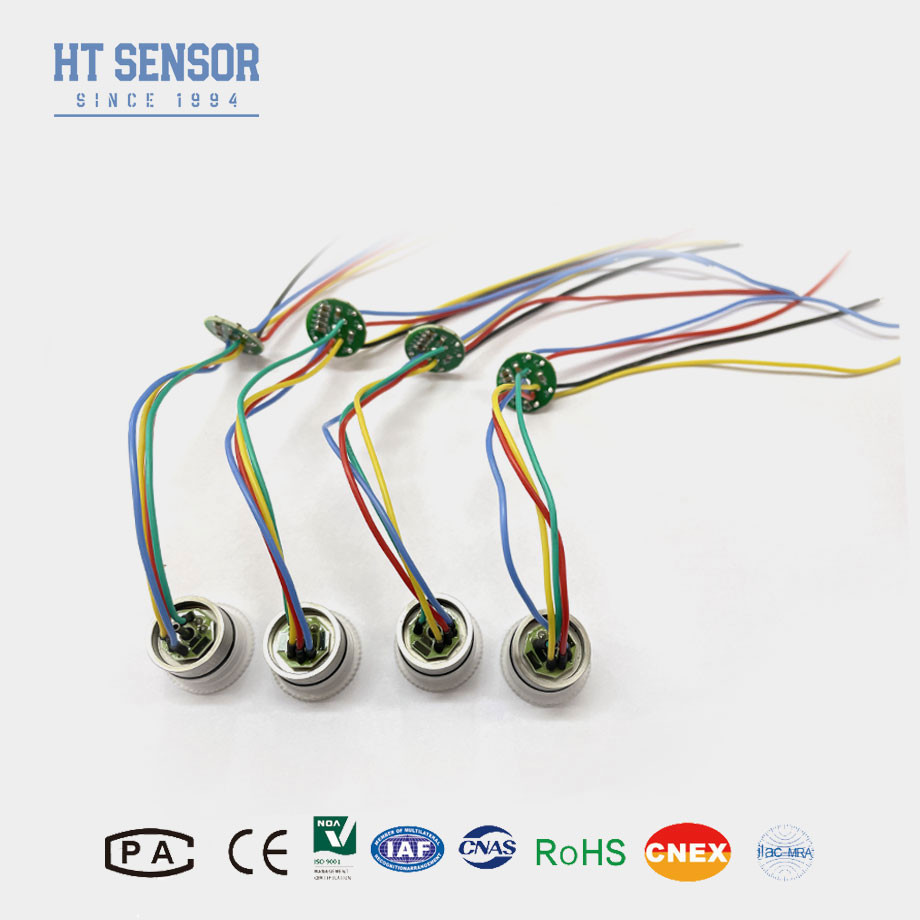

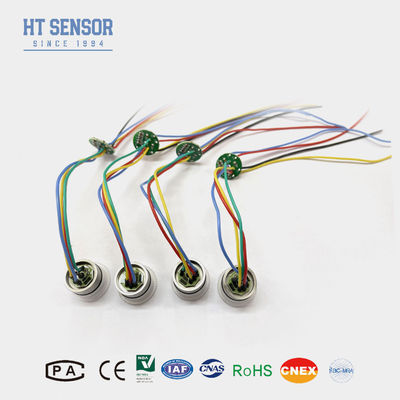

HT19 sensore di pressione in silicio piezoresistivo, il componente principale è un elemento di rilevamento in silicio diffuso ad alta stabilità.È un dispositivo a semiconduttore che converte la pressione meccanica in un segnale elettrico sfruttando l'effetto piezorisistivo nel silicioÈ ampiamente utilizzato in applicazioni industriali, automobilistiche, mediche e di consumo a causa della sua elevata sensibilità, del potenziale di miniaturizzazione e del costo-efficacia.
Caratteristiche del prodottosensore di pressione in silicio:
- Alta sensibilità: rileva piccole variazioni di pressione (ad esempio, < 1 mbar).
- Output lineare: risposta ben caratterizzata alle variazioni di pressione.
- Dimensioni compatte: la tecnologia MEMS consente l'integrazione in piccoli sistemi.
Applicazioni di sensore di pressione in silicio:
Industria: controllo dei processi, sistemi HVAC.
Automotive: monitoraggio della pressione dei pneumatici (TPMS), rilevamento dei collettori motori.
Medici, misuratori di pressione, ventilatori.
Elettronica di consumo: altimetri negli smartphone, indossabili.
Dati elettrici del sensore di pressione in silicio
Fornitura:1.5mADC Impedenza di ingresso:3KΩ~6KΩ
Impedanza di uscita:2.5KΩ~6KΩ Resistenza di isolamento:≥100MΩ/50VDC
Tensione di isolamento: 500VAC tra l'alloggiamento e la connessione elettrica non causerà danni
Compattibilità media: liquido, gas compatibile con acciaio inossidabile 316L
Specifica delle prestazioni del sensore di pressione in silicio
| Parametri |
Intervallo: 0 ~ 10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa
|
| Tipico |
- Max, ti prego. |
Unità |
| Pressione Non linearità |
± 0.15
|
± 0.3 |
% F.S. |
| Ripetibilità della pressione e isteresi |
0.02 |
0.05 |
% F.S. |
| Fatto nullo |
0 ± 1 |
0 ± 2 |
mV |
| Spin Output |
≤ 20KPa |
50 ± 10 |
50 ± 30 |
mV |
| ≥ 35 KPa |
100 ± 10 |
100 ± 30 |
mV |
| Temperatura errore-zero |
≤ 20KPa |
± 1 |
±2 |
% F.S. |
| ≥ 35 KPa |
± 0.5 |
± 1 |
% F.S. |
| Temperatura di errore-span |
≤ 20KPa |
± 1 |
±2 |
% F.S. |
| ≥ 35 KPa |
± 0.5 |
± 1 |
% F.S. |
| Pressione di prova |
3X Intervallo nominale o 120MPa, se inferiore |
------- |
| Intervallo di temperatura di esercizio |
-20~80 |
°C |
| Intervallo di temperatura compensato |
0~70, 0~50 ((Range≤20KPa) |
°C |
| Intervallo di temperatura di stoccaggio |
-40~125 |
°C |
Nota:Parametro sopra indicato in condizioni:Alimentazione: 1,5mA Temperatura: 25°C
Dimensione
Nota:
1. Prestare attenzione al passaggio tra le dimensioni del nucleo e l'alloggiamento del trasmettitore durante l'assemblaggio per raggiungere l'asse di tenuta dell'aria richiesta
2Durante l'assemblaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione.
3Se il supporto di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4. Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni al nucleo a causa di deformazioni o piercing del diaframma.
5Tenere aperta all'atmosfera la porta di pressione del nucleo del manometro e impedire l'ingresso di acqua, vapore acqueo o sostanze corrosive nella camera di pressione negativa del nucleo.
6Se si verificano modifiche ai condotti dei perni, seguire l'etichetta sul nucleo effettivo per riferimento.
