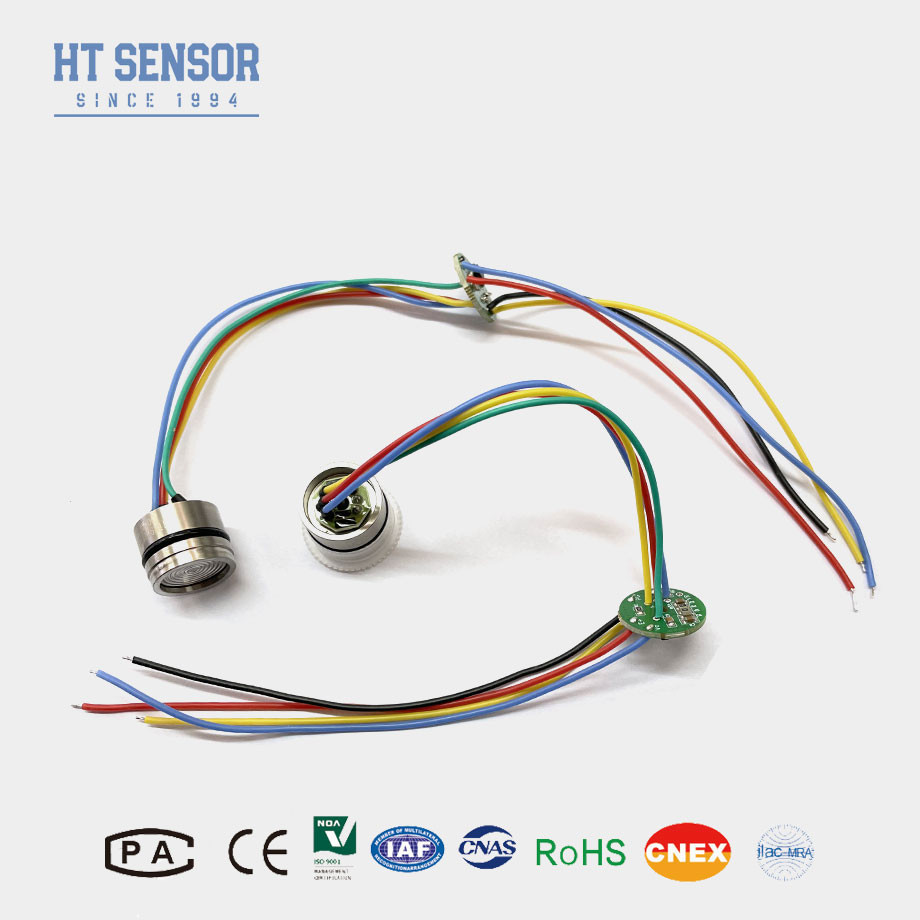

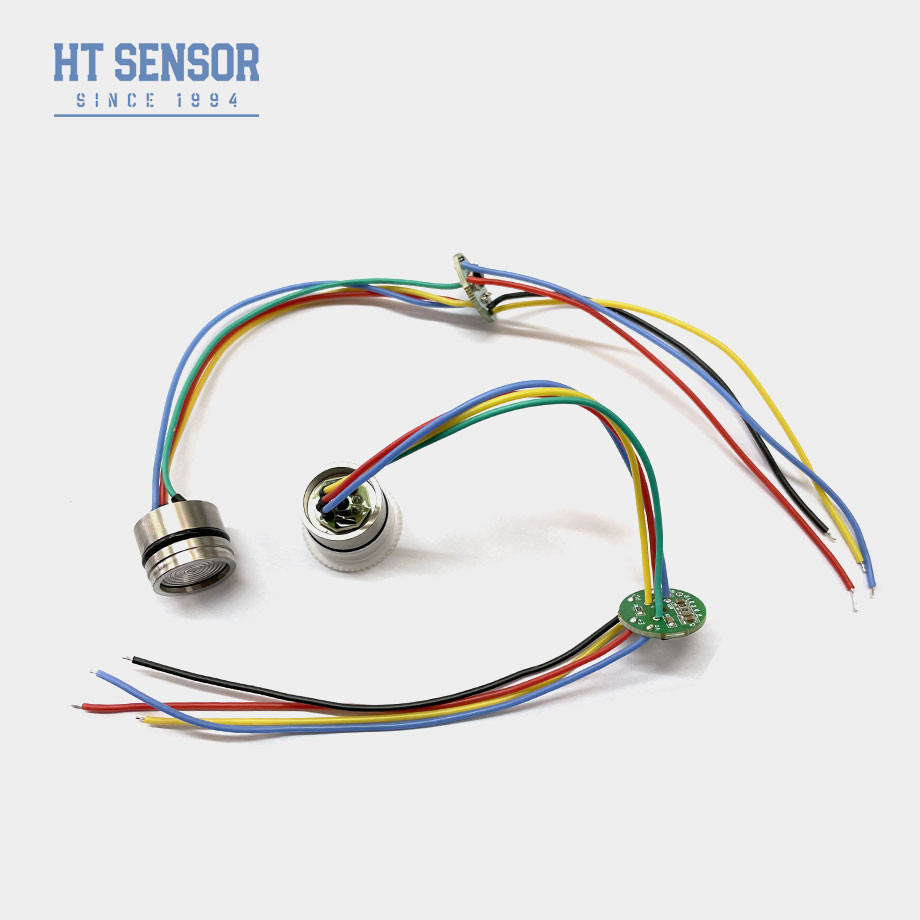

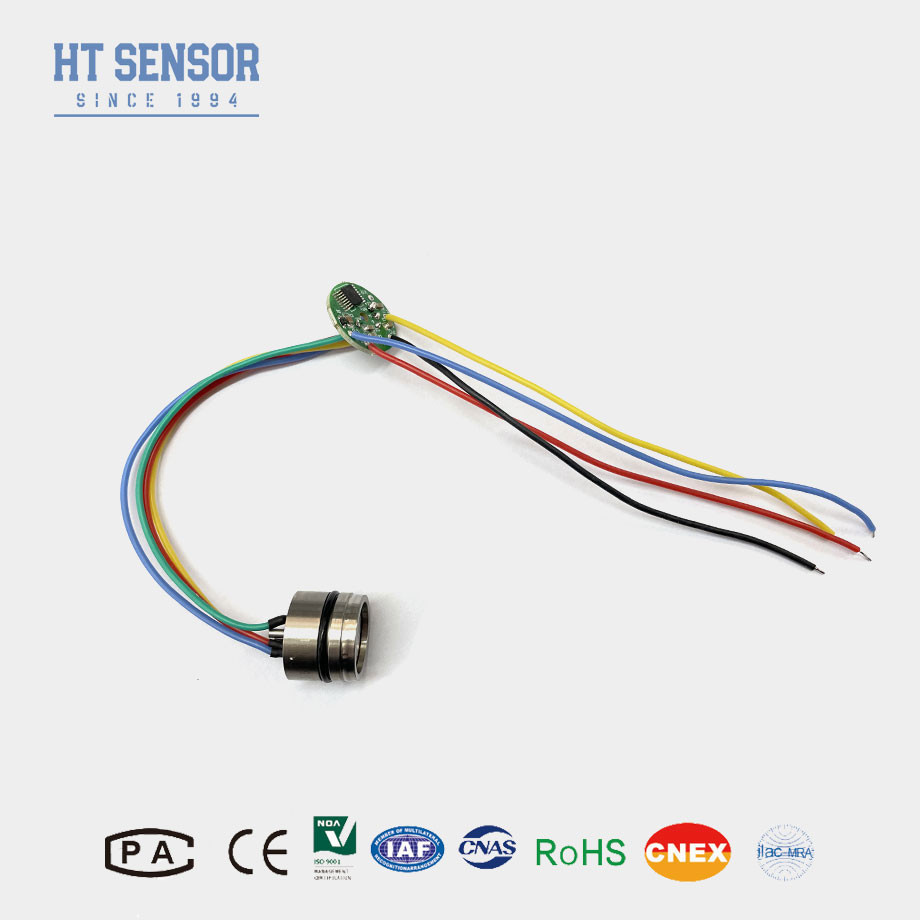

Sensore di pressione di silicio diffuso pieoresistivo ad alta sensibilità da 19 mm
Product Details
| Materiale: | 316L | intervallo minimo: | -100Kpa |
|---|---|---|---|
| Max Range: | 60MPa | Fornitura: | 1.5 mA |
| Prodotto: | 100mv + 30mv | selezionabile: | Filato di silicone a quattro colori o pin dorato |
| Modello: | HT19 | Altezza: | 12 mm |
| Olio: | silicio di diffusione | Filtro: | - No, no. |
| Evidenziare |
19mm diffused silicon pressure sensor,high sensitivity piezoresistive sensor,silicon pressure sensor with warranty |
||
Product Description
Sensore di pressione di silicio diffuso da 19 mm Sensore di pressione pieoresistivo
Introduzione del sensore di pressione in silicio:
HT19 sensore di pressione in silicio piezoresistivo, il componente principale è un elemento di rilevamento in silicio diffuso ad alta stabilità.È un dispositivo a semiconduttore che converte la pressione meccanica in un segnale elettrico sfruttando l'effetto piezorisistivo nel silicioÈ ampiamente utilizzato in applicazioni industriali, automobilistiche, mediche e di consumo a causa della sua elevata sensibilità, del potenziale di miniaturizzazione e del costo-efficacia.
Caratteristiche del prodottosensore di pressione in silicio:
- Alta sensibilità: rileva piccole variazioni di pressione (ad esempio, < 1 mbar).
- Output lineare: risposta ben caratterizzata alle variazioni di pressione.
- Dimensioni compatte: la tecnologia MEMS consente l'integrazione in piccoli sistemi.
Applicazioni di sensore di pressione in silicio:
- Misurazione della pressione dei gas e dei liquidi
- Esplorazione petrolifera
- Rifornimento idrico, approvvigionamento caldo della città
- Sistema di controllo dei processi
- Ispezione dell'aviazione e della navigazione
- Pressione idraulica
Dati elettrici del sensore di pressione in silicio
Fornitura:1.5mADC Impedenza di ingresso:3KΩ~6KΩ
Impedanza di uscita:2.5KΩ~6KΩ Resistenza di isolamento:≥100MΩ/50VDC
Tensione di isolamento: 500VAC tra l'alloggiamento e la connessione elettrica non causerà danni
Compattibilità media: liquido, gas compatibile con acciaio inossidabile 316L
Specifica delle prestazioni del sensore di pressione in silicio
| Parametri |
Intervallo: 0 ~ 10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Tipico | - Max, ti prego. | Unità | ||
| Pressione Non linearità |
± 0.15 |
± 0.3 | % F.S. | |
| Ripetibilità della pressione e isteresi | 0.02 | 0.05 | % F.S. | |
| Fatto nullo | 0 ± 1 | 0 ± 2 | mV | |
| Spin Output | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | mV | |
| Temperatura errore-zero | ≤ 20KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Temperatura di errore-span | ≤ 20KPa | ± 1 | ±2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Pressione di prova | 3X Intervallo nominale o 120MPa, se inferiore | ------- | ||
| Intervallo di temperatura di esercizio | -20~80 | °C | ||
| Intervallo di temperatura compensato | 0~70, 0~50 ((Range≤20KPa) | °C | ||
| Intervallo di temperatura di stoccaggio | -40~125 | °C | ||
Nota:Parametro sopra indicato in condizioni:Alimentazione: 1,5mA Temperatura: 25°C
Dimensione
Nota:
1. Prestare attenzione al passaggio tra le dimensioni del nucleo e l'alloggiamento del trasmettitore durante l'assemblaggio per raggiungere l'asse di tenuta dell'aria richiesta
2Durante l'assemblaggio dell'alloggiamento, assicurarsi che sia allineato verticalmente e applicare una pressione uniforme per evitare di bloccare o danneggiare la piastra di compensazione.
3Se il supporto di misura non è compatibile con il diaframma centrale e il materiale di alloggiamento (316L), devono essere fornite istruzioni speciali al momento dell'ordine.
4. Evitare di premere il diaframma del sensore con le mani o con oggetti taglienti per evitare danni al nucleo a causa di deformazioni o piercing del diaframma.
5Tenere aperta all'atmosfera la porta di pressione del nucleo del manometro e impedire l'ingresso di acqua, vapore acqueo o sostanze corrosive nella camera di pressione negativa del nucleo.
6Se si verificano modifiche ai condotti dei perni, seguire l'etichetta sul nucleo effettivo per riferimento.
FQA:
1.Q: Quali sono le caratteristiche del sensore di pressione?
R: Alta precisione, durata e prestazioni eccellenti.
2.D: Posso personalizzare specifiche speciali?
R: Sì, i nostri ingegneri possono personalizzare i prodotti per soddisfare le esigenze specifiche.
3.Q: Qual è la vostra capacità produttiva?
R: I nostri impianti di produzione possono produrre fino a 30.000 sensori di pressione al mese, quindi siamo pienamente in grado di soddisfare le esigenze di ordini su larga scala.è consigliabile contattare il nostro team di vendita in anticipo per garantire una produzione regolare e una pianificazione della consegna
4.Q: Qual è il periodo di consegna tipico?
R: 5-8 giorni lavorativi per i modelli standard.
5.Q: Come sono i prezzi dei prodotti?
A: Prezzi competitivi con sconti per gli ordini a granel o per i partner a lungo termine
6.Q: Qual è la garanzia dei vostri prodotti? E servizio post-vendita?
R: Il nostro tempo di garanzia è di 24 mesi dopo la spedizione, e il nostro servizio post-vendita risponderà alle vostre domande entro 24 ore, l'istruzione remota tramite rete PC è sempre disponibile.
