Sensore di pressione del silicio HT26V per applicazioni di potenza e idrologia nella metallurgia chimica petrolifera
Product Details
| Materiale: | 316L | intervallo minimo: | 10kpa |
|---|---|---|---|
| Max Range: | 40 MPa | Fornitura: | 1.5 mA |
| Prodotto: | 100mv + 2mv | selezionabile: | Filato di silicone a quattro colori o pin dorato |
| Modello: | HT26V | Olio: | silicio di diffusione |
| Potenza: | 10VDC | ||
| Evidenziare |
Sensore di pressione di silicio idrologico,Sensore di pressione del silicio per la metallurgia,Sensore di pressione del silicio per la chimica petrolifera |
||
Product Description

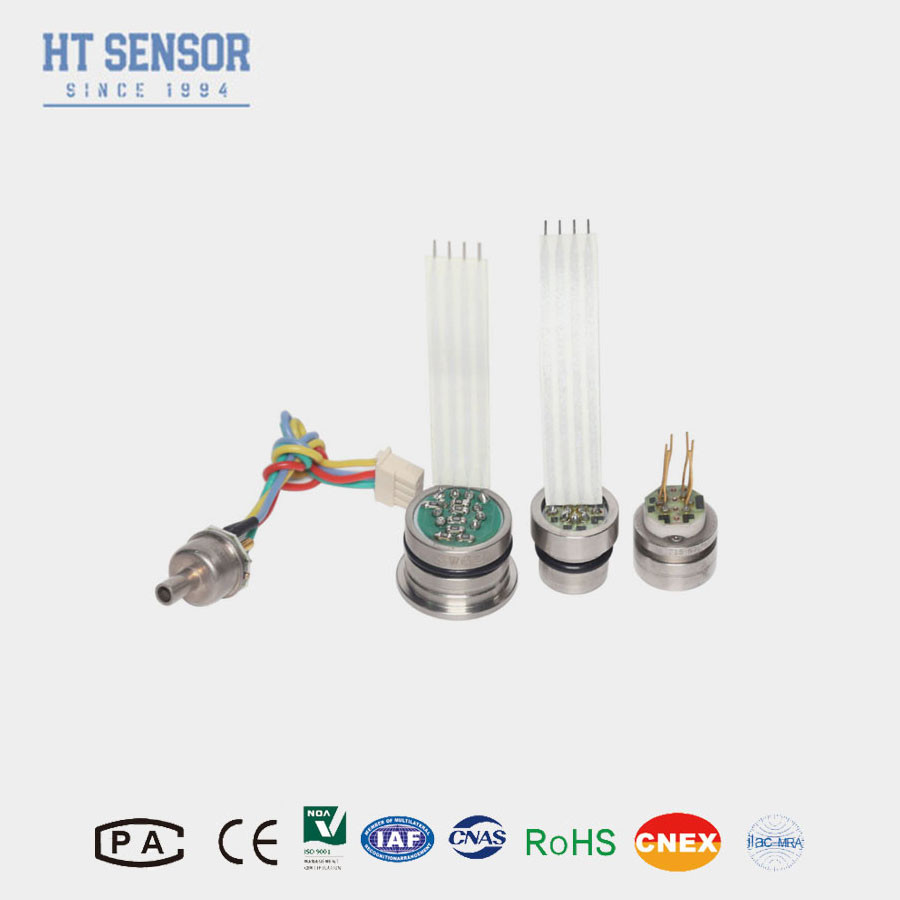

HT26V Sensore di pressione di silicio diffuso Sensore di pressione pieoresistivo
Introduzione del sensore di pressione in silicio:
HT26V è un chip di silicio piezoresistivo ad alta sensibilità è incorporato come elemento di rilevamento della pressione.Il diaframma di separazione a monte isola completamente il chip di pressione dal mezzo da misurare. è facile da installare.
Fornitura di corrente a tensione costante 10V, uscita 100mv, ampia compensazione della temperatura, regolazione della resistenza laser, buona stabilità, alta affidabilità
Caratteristiche del prodottosensore di pressione in silicio:
1.Utilizzando tecnologia avanzata e alloggiamento in acciaio inossidabile 316L
2- Eccezionale affidabilità, ripetibilità e stabilità
3. altezza di 7 mm, personalizzabile
Applicazionidi sensore di pressione in silicio:
1. Adatto per misurare la pressione di gas e liquidi non corrosivi con compatibilità in acciaio inossidabile 316L
2Applicato in vari siti di processo industriale, tra cui petrolio, chimica, metallurgia, energia e idrologia
3Utilizzato nelle industrie marittime e aeree
4.Adatti a sistemi di controllo idraulici e pneumatici
Dati elettrici del sensore di pressione in silicio
Fornitura:10VDC Impedenza di ingresso:3KΩ~6KΩ
Impedanza di uscita:2.5KΩ~6KΩ Resistenza di isolamento:≥100MΩ/50VDC
Tensione di isolamento: 500VAC tra l'alloggiamento e la connessione elettrica non causerà danni
Compattibilità media: liquido, gas compatibile con acciaio inossidabile 316L
Specifica delle prestazioni del sensore di pressione in silicio
| Parametri di prestazione: | ||||||
| Intervallo di misura | Diametro (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Assoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Sigillato | 3500KPaS, 7MPaS, 10MPaS | |||||
| Tipologia | Max. | Unità | ||||
| Linearità | ± 0.15 | ± 0.3 | % F.S. | |||
| Ripetibilità | 0.05 | 0.1 | % F.S. | |||
| Isteresi | 0.05 | 0.1 | % F.S. | |||
| 0 uscita di compensazione | 0 ± 1 | 0 ± 2 | mV | |||
| Produzione su larga scala | ≤ 20KPa | 50 ± 1 | 50 ± 2 | mV | ||
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | |||
| Temperatura di offset zero. | ≤ 20KPa | ± 1 | ±2.5 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |||
| Temperatura a scala completa. | ≤ 20KPa | ± 1 | ±2 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |||
| Tempore compensato. | ≤ 20KPa | 0 ¢ 50 | °C | |||
| ≥ 35 kPa | 0 ¢ 70 | °C | ||||
| Temperatura di funzionamento | -20 ¢80 | °C | ||||
| Temperatura di conservazione | - 40 ¢ 125 | °C | ||||
| Sovraccarico ammissibile | 3 volte la scala completa | |||||
| Pressione di esplosione | 5X la scala completa | |||||
| Stabilità a lungo termine | 0.2 % | F.S./anno | ||||
| Materiale del diaframma | 316L | |||||
| Resistenza all'isolamento | ≥ 200MΩ 100VDC | |||||
| Vibrazione | Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz | |||||
| Shock | 100 g, 11 ms | |||||
| Tempo di risposta | ≤ 1 ms | |||||
| Sigillo O-ring | Fabbricazione a partire da materie tessili | |||||
| Medio di riempimento | Olio di silicio | |||||
| Peso | 25 g | |||||
| I parametri sono sottoposti a prova nelle seguenti condizioni: tensione costante di 10 V e temperatura ambiente di 25 °C. | ||||||
