Casa > Prodotti> Sensore di pressione del silicio> 10KPa~70MPa Sensore di pressione del silicio Sensore di pressione pieoresistivo

10KPa~70MPa Sensore di pressione del silicio Sensore di pressione pieoresistivo

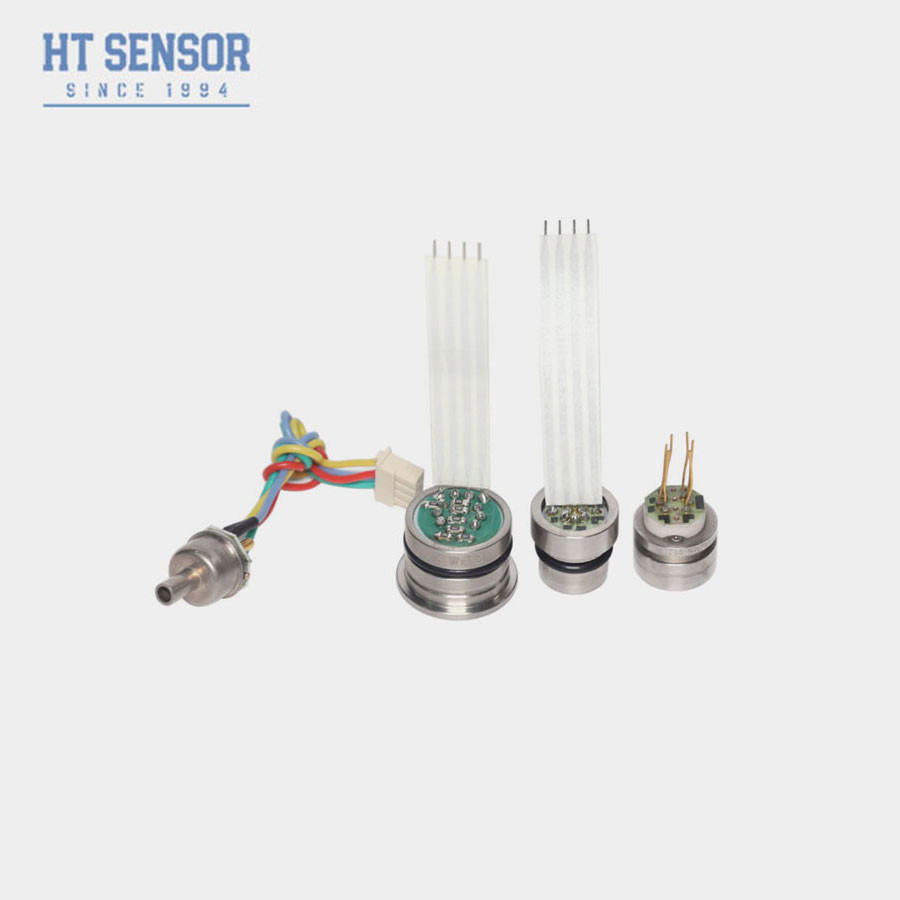

10KPa~70MPa Silicon Pressure Sensor Piezoresistive Pressure Sensor

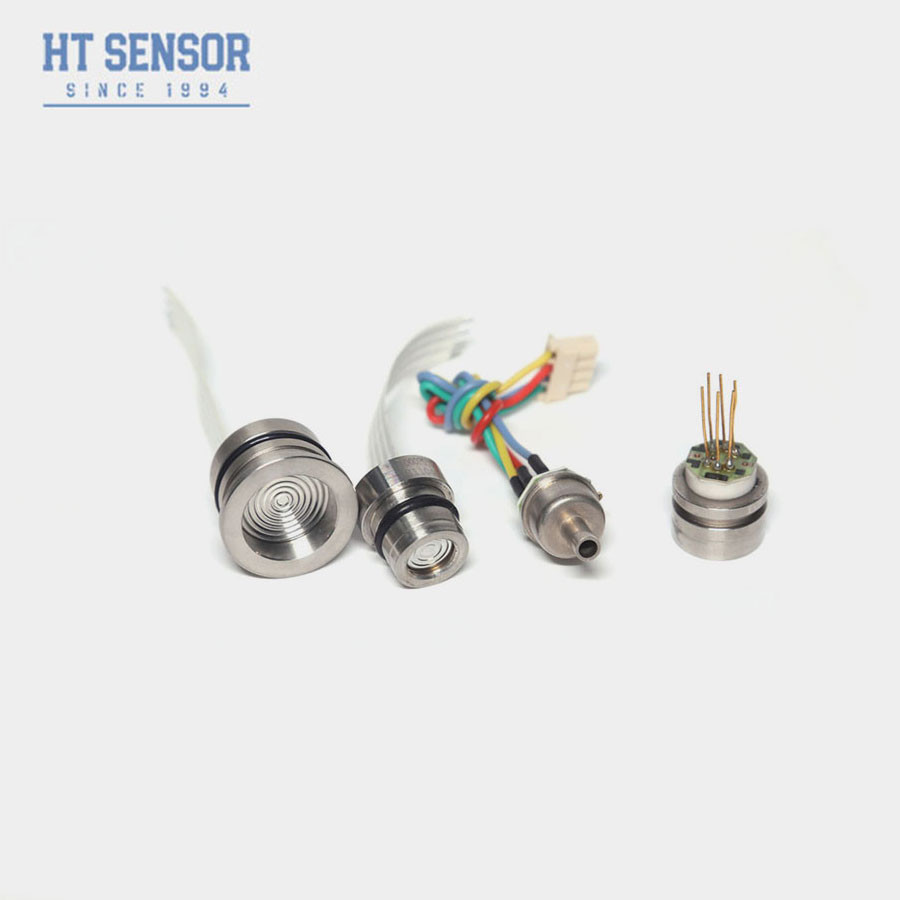

10KPa~70MPa Silicon Pressure Sensor Piezoresistive Pressure Sensor
10KPa~70MPa Silicon Pressure Sensor Piezoresistive Pressure Sensor 10KPa~70MPa Silicon Pressure Sensor Piezoresistive Pressure Sensor
Informazioni di base
Luogo di origine: Baoji, Cina.
Marca: HT Sensor
Certificazione: CE,RoHs,ISO9001
Numero di modello: HT19V
Quantità di ordine minimo: 1
Prezzo: negotiable
Imballaggi particolari: Pacchetto standard di esportazione
Tempi di consegna: 5-8 giorni lavorativi
Termini di pagamento: Western Union, L/C, T/T
Capacità di alimentazione: 5000 PCS/Mese
Miglior prezzo Contattaci
Informazioni dettagliate
Modello N.O.: HT19V Tipo di filo: - No, no.
Tipo di cablaggio: Quattro fili Medium di misura: Gas e liquidi
Distanza: 0-10kpa~60mpa Prodotto: mV
Tipo di pressione: G/A/S Fornitura: 5-10VDC
Codice S.A.: 9026209090 Capacità di alimentazione: 20000pcs/mese
Tipo: Sensore di pressione pieoresistivo Materiale: Acciaio inossidabile
Personalizzazione: Disponibile OEM e ODM
Evidenziare:

Sensore di pressione al silicio da 10kpa

,

Sensore di pressione al silicio piezoresistivo

,

Sensore di pressione al silicio di 70 MPa

Descrizione di prodotto

HT19V Sensore di pressione al silicio pieoresistivo

Introduzione del sensore di pressione in silicio:

Il nucleo del sensore di pressione piezoresistivo in silicio HT19 è costituito da un elemento di silicio diffuso altamente stabile.un sensore di pressione di silicio piezoresistivo confezionato in un alloggiamento in acciaio inossidabile da 316LL'HT19V compensato è offerto in un pacchetto saldabile o con una varietà di raccordi a filettatura quali 1/4 e 1/8NPT, 1/4BSP nonché raccordi di processo personalizzati.

Compensazione per zone di temperatura ampie, regolazione della resistenza laser, prova di invecchiamento per garantire prestazioni stabili del prodotto e alta affidabilità

Caratteristiche del prodottodi Sensore di pressione al silicio piezoresistivo
• Montabile con sigillo a anello O
• Superfici bagnate in acciaio inossidabile
• Amplificato
• ASIC calibrato
• Indicatore assoluto e sigillato
• Opzione via cavo

Applicazionidi sensore di pressione in silicio:

1- adatto per misurare la pressione di gas corrosivi e di liquidi, compatibile con acciaio inossidabile da 316 l
2Utilizzato nei sistemi di controllo dei processi per monitorare e controllare la pressione.

Performance elettricadi sensore di pressione in silicio:

1.Alimentazione: ≤10VDC

2.Tensione di uscita in modalità comune: 50% dell'input (tipico)

3.Impedenza di ingresso:4KΩ~20KΩ

4Impedanza di uscita:2.5KΩ~6KΩ

5.Connezione elettrica: 100 mm di filo ad alta temperatura, cavo a nastro

Parametri delle prestazionidi sensore di pressione in silicio- Sì, signore.
Intervallo di misura Diametro (G) 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
Assoluto ((A) 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
Sigillato 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS
Tipologia Max. Unità
Nonlinearità ± 0.15 ± 0.3 % F.S.
Ripetibilità 0.05 0.1 % F.S.
Isteresi 0.05 0.1 % F.S.
0 uscita di compensazione 0 ± 1 0 ± 2 mV
Produzione su larga scala ≤ 20KPa 50 ± 1 50 ± 2 mV
≥ 35 kPa 100 ± 1 100 ± 2 mV
Temperatura di offset zero. ≤ 20KPa ± 1 ±2.5 % F.S.
≥ 35 kPa ± 0.8 ± 15 % F.S.
Temperatura a scala completa. ≤ 20KPa ± 1 ±2 % F.S.
≥ 35 kPa ± 0.8 ± 15 % F.S.
Tempore compensato. ≤ 20KPa 0 ~ 50 oC
≥ 35 kPa 0 ~ 70 oC
Temperatura di funzionamento -20~80 oC
Temperatura di conservazione -40~125 oC
Sovraccarico ammissibile Prendere il valore più piccolo tra 3 volte la scala completa o 120MPa
Pressione di esplosione 5X la scala completa
Stabilità a lungo termine 0.2 % F.S./anno
Materiale del diaframma 316L
Resistenza all'isolamento ≥ 200MΩ 100VDC
Vibrazione Nessuna variazione in condizioni di 10gRMS, da 20 Hz a 2000 Hz
Shock 100 g, 11 ms
Tempo di risposta ≤ 1 ms
Sigillo O-ring Fabbricazione a partire da materie tessili
Medio di riempimento Olio di silicio
Peso ~ 28 g
I parametri sono sottoposti a prova nelle seguenti condizioni: 10V @ 25oC
Progetto di costruzionedi sensore di pressione in silicio
< 3,5 MPaS 10KPa~70MPa Sensore di pressione del silicio Sensore di pressione pieoresistivo 0
≥ 3,5 MPaS
< 40 MPaS		 10KPa~70MPa Sensore di pressione del silicio Sensore di pressione pieoresistivo 1
≥ 40 MPaS 10KPa~70MPa Sensore di pressione del silicio Sensore di pressione pieoresistivo 2
Connessione elettrica e compensazionedi sensore di pressione in silicio
10KPa~70MPa Sensore di pressione del silicio Sensore di pressione pieoresistivo 3



Esempi di selezione
10KPa~70MPa Sensore di pressione del silicio Sensore di pressione pieoresistivo 4
