BP156 Sensore di pressione del silicio Precisione e durata per applicazioni industriali
Dettagli del prodotto
| Modello N.O.: | BP156 | personalizzato: | personalizzato |
|---|---|---|---|
| Classificazione di protezione: | Protezione IP65 | Temperatura della compensazione: | -20~70°C |
| Materiale di alloggiamento: | 304 SS o 316 SS | Tipo di pressione: | Pressione di misura, pressione assoluta, pressione sigillata |
| Specificità: | Sensore di pressione di silicio diffuso | Origine: | Baoji, Cina |
| Codice S.A.: | 9026201090 | Capacità di alimentazione: | 2000 PCS/MESE |
| Tipo di struttura: | Saldati | Medium di misura: | liquido o gas |
| Grado di precisione: | 00,25%, 0,5% | Intervallo di pressione: | 0kpa~10kpa...10MPa |
| Connessione elettronica: | M12 4 pin | ||
| Evidenziare |
Sensore di pressione del silicio di precisione,sensore di pressione del silicio industriale |
||
Descrizione del prodotto

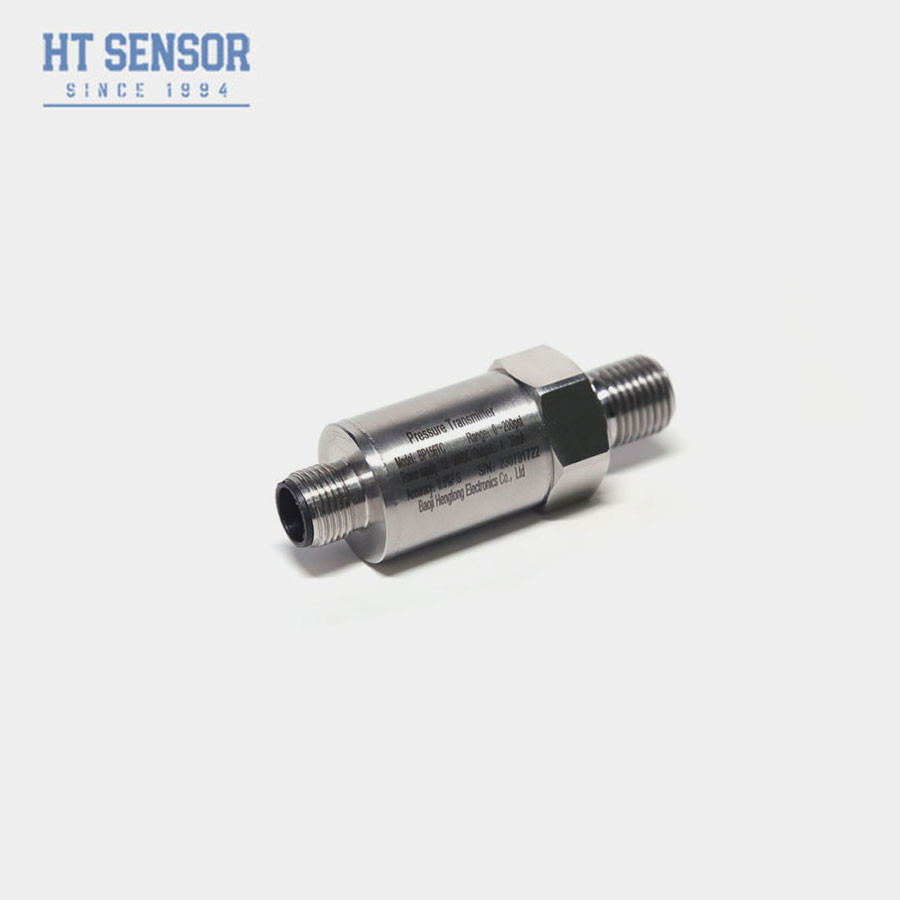

BP156 Sensore di pressione del silicio
Introduzione del sensore di pressione in silicio:
Il sensore di pressione in silicio BP156 utilizza come elemento di misurazione del segnale il nucleo di membrana di isolamento resistente alla pressione in silicio della serie HT.Il circuito di elaborazione del segnale si trova all'interno di un alloggiamento in acciaio inossidabile, convertendo il segnale del sensore in un segnale di uscita standard. Applicato nelle industrie marittime e aeronautiche. Utilizzato in processi industriali in loco come petrolio, chimica, metallurgia, generazione di energia e idrologia
Caratteristiche del prodotto:
1Ampia gamma di misura, struttura in acciaio inossidabile, diverse forme di interfaccia di pressione
2Struttura in acciaio inossidabile
3.Costruzioni in acciaio inossidabile durevoli
4.DigitTecnica di compensazione
Applicazioni:
1Misurazione della pressione di gas e liquidi non corrosivi con acciaio inossidabile 316L
2Applicato nelle industrie marittime e aeronautiche
3Utilizzato nei processi industriali in loco come petrolio, chimica, metallurgia, generazione di energia e idrologia
4Utilizzato nei sistemi di controllo idraulici e pneumatici.
Parametri di prestazione:
| Intervallo di misura | 0kPa ~ 10kPa...20MPa |
| Tipo di pressione | Pressione di misura, pressione assoluta, pressione sigillata |
| Sovraccarico | ≤ 1,5 volte l'intervallo nominale |
| Precisione @ 25oC | ±0,25% (tipico) ±0,5% (massimo) |
| Ripetibilità e isteresi | 0.02% F.S. (tipo) 0.05% F.S. (massimo) |
| Stabilità a lungo termine | ± 0,1% F.S./anno (tipo) ± 0,2% F.S./anno (massimo) |
| Drift di temperatura del punto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Differenze di temperatura su scala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Risposta di frequenza | 2.4Khz |
| Temperatura di compensazione | 0-70oC ((≤10mpa, personalizzabile) |
| Temperatura di funzionamento | -20°C~80°C |
| Temperatura di conservazione | -40°C~120°C |
| Vibrazione | 10 g,55 Hz ~ 2 kHz |
| Materiale per le abitazioni | 304316L |
| Materiale del diaframma | 316L |
| Resistenza all'isolamento | 100MΩ 100VDC |
| Classificazione a prova di esplosione | Ex db IIC T6 Gb |
| Classificazione di protezione | Protezione IP65 |
| Sigillo O-Ring | Fabbricazione a partire da materie plastiche |
| Peso | ~ 0,05 kg |
| Segnale di uscita | Tensione di alimentazione | Tipo di uscita |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 di filo |
| 0~10/20mA | 3 fili |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
Esempi di selezione:
Suggerimenti per ordinare:1Quando si seleziona il prodotto, assicurarsi che il mezzo da misurare sia compatibile con le parti di contatto del prodotto.
2. Quando si effettua un ordine, si prega di notare che i prodotti a prova di esplosione non includono teste di visualizzazione digitali.
3. Quando si ordinano trasmettitori con testa di visualizzazione LCD o LED, l'alimentazione del trasmettitore non deve essere inferiore a 20VDC.
4Per garantire un funzionamento affidabile del prodotto, si raccomanda agli utenti di installare sul posto dispositivi di protezione contro i fulmini e di assicurarsi che il prodotto e l'alimentazione siano affidabilmente collegati a terra.
5La temperatura nominale di funzionamento dell'anello O in gomma fluorosa è compresa tra -20°C e 250°C. Quando la temperatura di funzionamento del prodotto è inferiore a -20°C, è necessario scegliere una tenuta di anello O in EPDM.
6. La lunghezza di cavo predefinita è di 1,5 m, disponibile in tre materiali. Se non specificato, sarà fornito con materiale di cavo in polietilene.Per favore, specificalo nell'ordine..

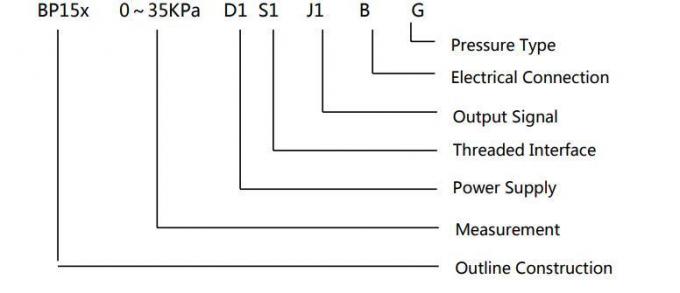

| Guida agli ordini: | |||||||||
| BP15X | Trasmettitore di pressione analogo | ||||||||
| Codice | Progetto di costruzione | ||||||||

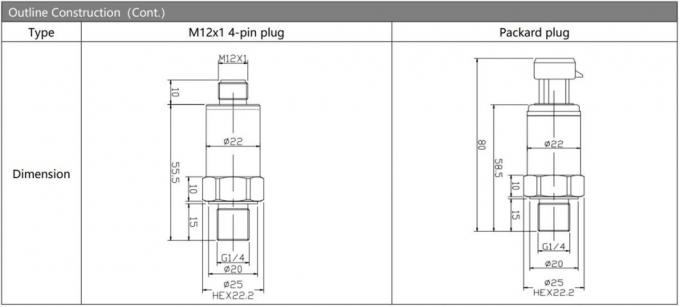

| 5 | Tappi Packard | 6 | Cavo di uscita diretto sigillato 1,5 metri | ||||||

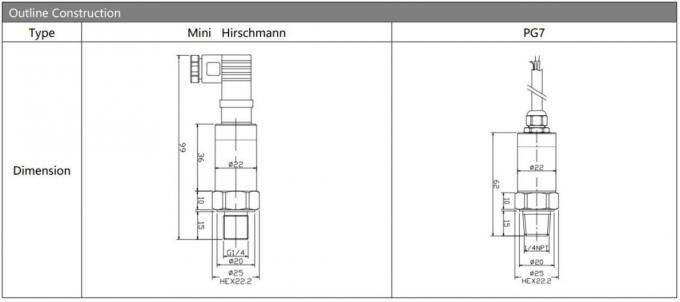

| 7 | Mini connettore Hirschmann | 8 | Grandi connettori Hirschmann | ||||||
| Intervallo di misura | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa o MPa |
X: Indica il range di misurazione effettivo | ||||||||
| Codice | Fornitore di energia | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Altri | ||||||||
| Codice | Segnale di uscita | ||||||||
| S1 | 4~20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Codice | Connessione a pressione | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Altri | ||||||||

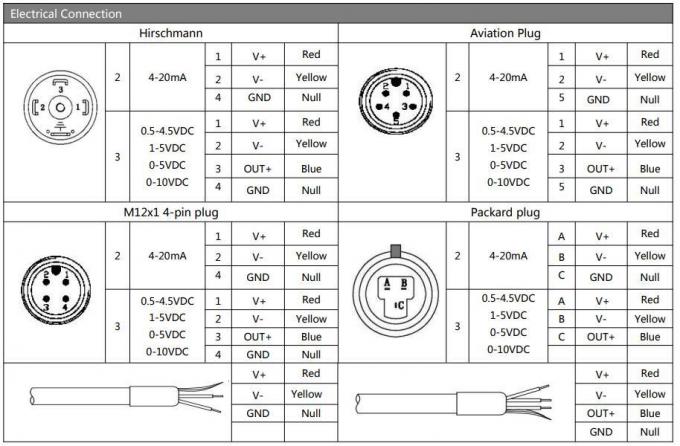

| Codice | Connessione elettrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cable sigillata uscita 1,5 metri | ||||||||
| B4 | Altri | ||||||||
| Codice | Tipo di pressione | ||||||||
| G | Pressione di misura | ||||||||
| A | Pressione assoluta | ||||||||
| S | Pressione di riferimento sigillata | ||||||||
Domande frequenti
D: Lei è un produttore?
R: Sì, siamo produttori di sensori professionali da oltre 50 anni! Il nostro team tecnico ha più di 20 ingegneri.
D: Puoi accettare il servizio OEM?
R: Sì, possiamo mettere le informazioni della vostra azienda e il logo sui nostri sensori.
D: Posso essere il vostro distributore?
R: Sì, stiamo cercando distributori nel mercato d'oltremare.
D: Qual è il vostro tempo di consegna?
R: Normalmente 7-10 giorni. Per quantità superiore a 100pcs, servono 3-5 giorni lavorativi extra.
Guida agli acquisti
Per consigliarvi il sensore più adatto, comunicateci le informazioni riportate di seguito.
1Temperatura di lavoro: -40 °C - + 125 °C
2- Campo di prova?
3- Uscita: 4-20mA, RS485 o altri?
4. vite: G1/4, 1/4NPT, R1/4, M20*1.5?
5Connessione elettrica: DIN43650, Packard, diretta?
6- Quantità d'ordine: ?
